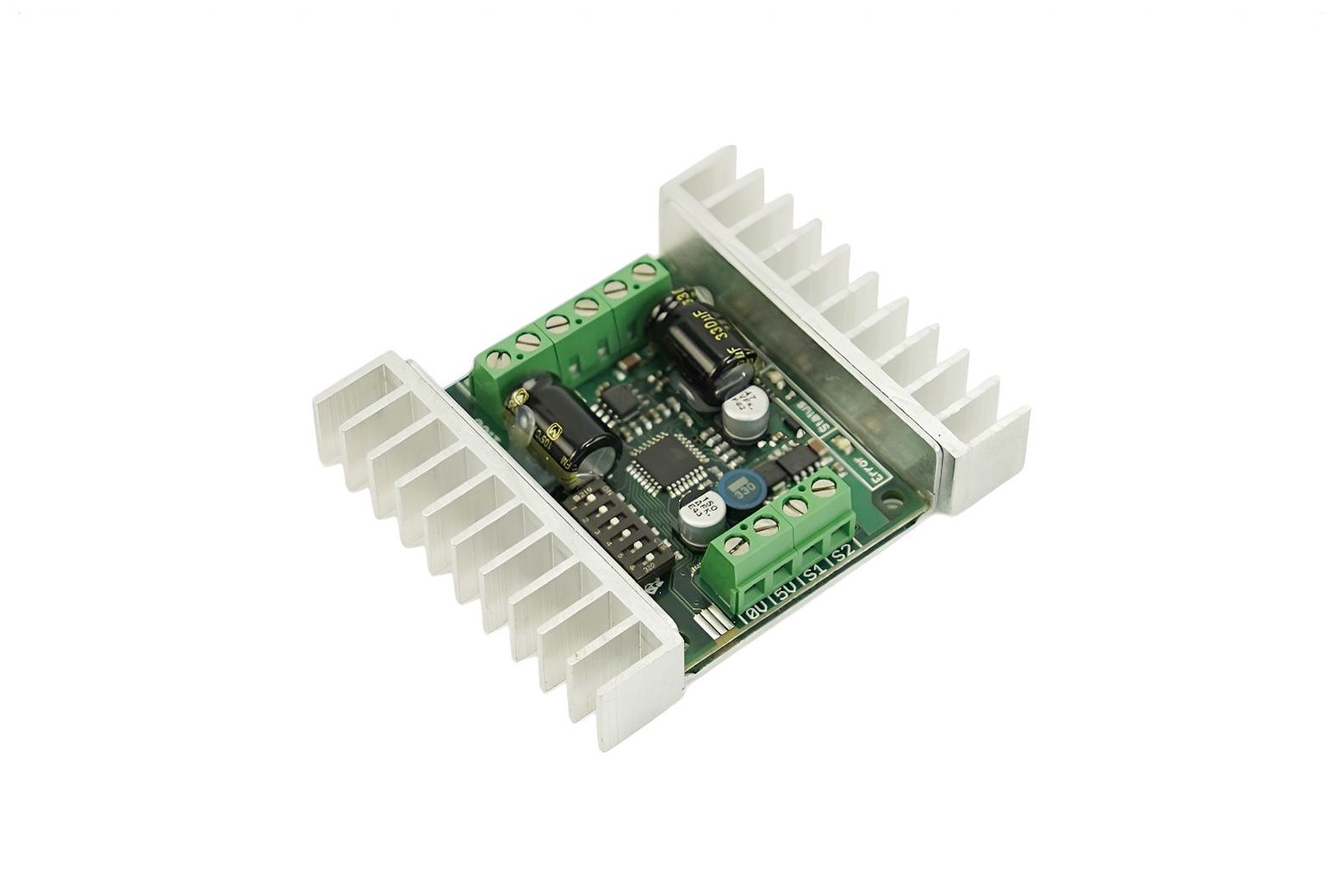

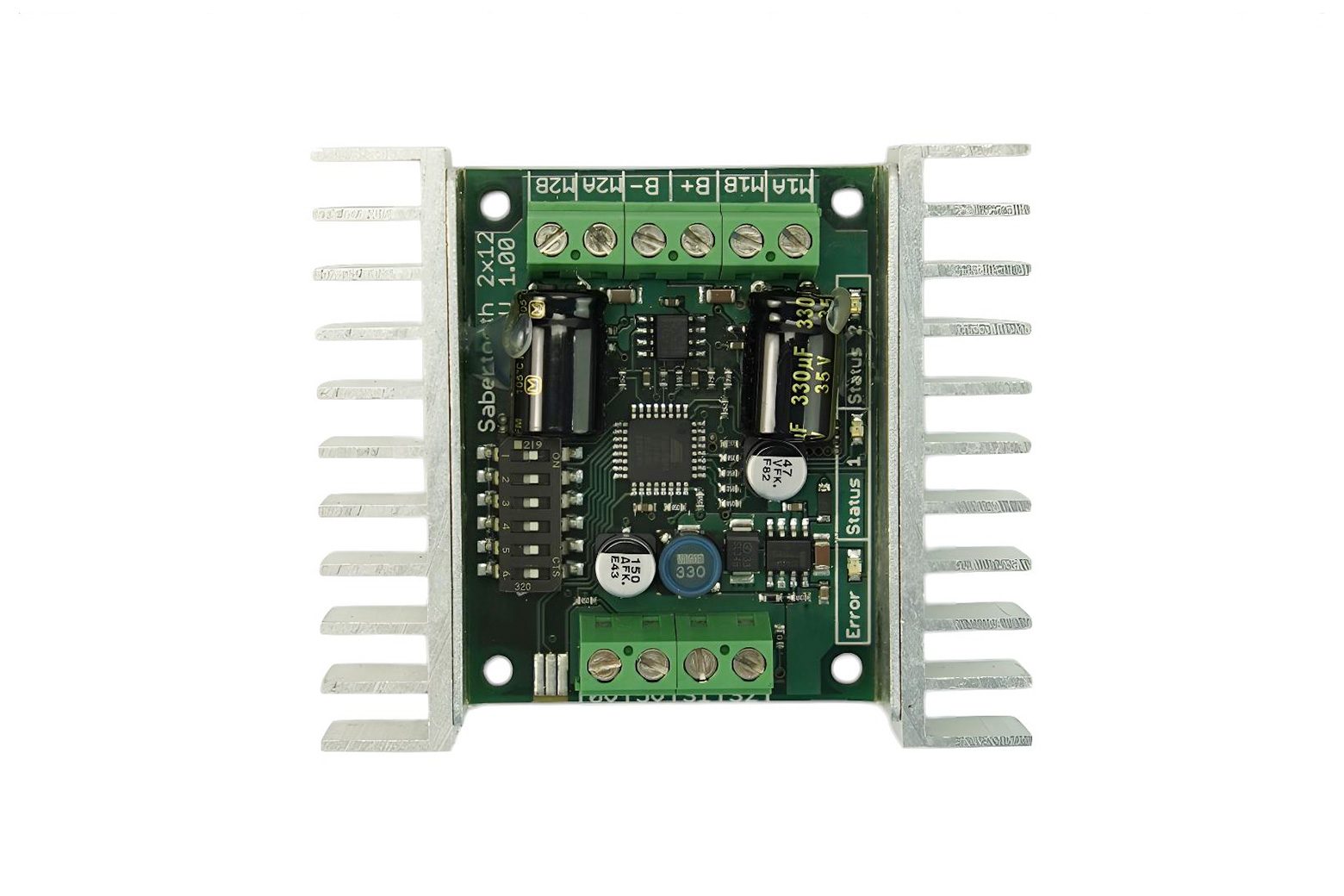

Doppio driver motore Sabertooth da 12A – DRI0003

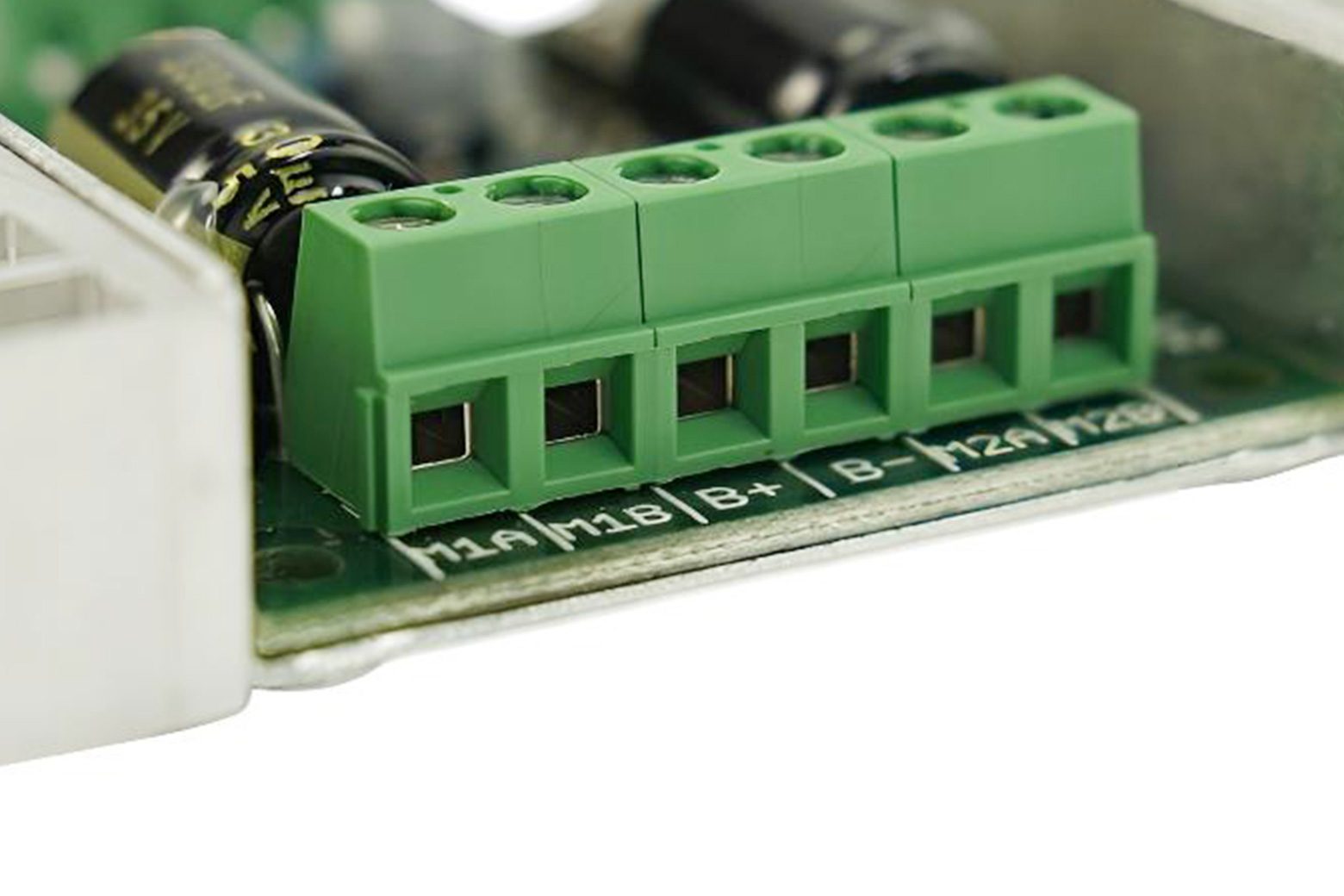

Introduzione Questa è la nuova versione del controller motore Sabertooth 2×12. Il Sabertooth 2X12 è uno dei driver a doppio motore più versatili, efficienti e facili da usare sul mercato. È adatto per robot di media potenza: fino a 30 libbre in combattimento o 100 libbre per robotica per scopi generali. Fuori dagli schemi, Sabertooth può alimentare due motori DC con spazzole fino a 12 A ciascuno. Sono raggiungibili correnti di picco di 15 A per pochi secondi. La protezione termica e da sovracorrente significa che non dovrai mai preoccuparti di uccidere il conducente con stalli accidentali o collegando un motore troppo grande. Sabertooth permette di controllare due motori con: tensione analogica, radiocomando, seriale e seriale pacchettizzata. Puoi costruire molti robot diversi di crescente complessità negli anni a venire con un Sabertooth. Sabertooth dispone di modalità operative indipendenti e velocità+direzione, che lo rendono il driver ideale per robot a trasmissione differenziale (stile serbatoio) e altro ancora. La modalità operativa viene impostata con gli interruttori DIP integrati, quindi non ci sono ponticelli da perdere. Sabertooth è dotato di connettori con terminali a vite che consentono di costruire un robot senza nemmeno saldare. Sabertooth è il primo driver per motore rigenerativo sincrono della sua categoria. La topologia rigenerativa significa che le batterie vengono ricaricate ogni volta che comandi al tuo robot di rallentare o fare retromarcia. Sabertooth ti consente inoltre di effettuare arresti e inversioni molto rapidi, conferendo al tuo robot un vantaggio rapido e agile. Sabertooth ha un BEC integrato da 5 V che può fornire alimentazione a un microcontrollore o un ricevitore R/C. La modalità di interruzione del litio consente a Sabertooth di funzionare in sicurezza con i pacchi batteria agli ioni di litio e ai polimeri di litio, le batterie con la più alta densità di energia disponibili. I transistor di Sabertooth vengono commutati a velocità ultrasonica (32kHz) per un funzionamento silenzioso. Specifiche Fino a 18 V in ingresso: 12 A continui, 15 A di picco per canale. Ingresso 24 V: 12 A continui, 25 A picco per canale. Azionamento rigenerativo sincrono Frequenza di commutazione ultrasonica Protezione termica e da sovracorrente Modalità di protezione al litio Modalità di ingresso: Analogico, R/C, seriale semplificato, seriale a pacchetti Dimensioni: 2,3” x 3” x 0,7” 59 x 75 x 17 mm (2,3×2,95×0,67 pollici) Documenti Sabertooth 2×12.doc (2,8 mb) Sabertooth 2×12.pdf (1,8 mb) Quick guida all’avvio.doc Guida all’avvio rapido.pdf Procedura guidata per l’interruttore DIP Sabertooth Confronto dell’efficienza del driver del motore Esempio di grafico RPM rispetto all’acceleratore Elenco di spedizione Driver del motore doppio 12A Sabertooth x1
