Driver luci e motori per Python (V1.0) – DRI0050

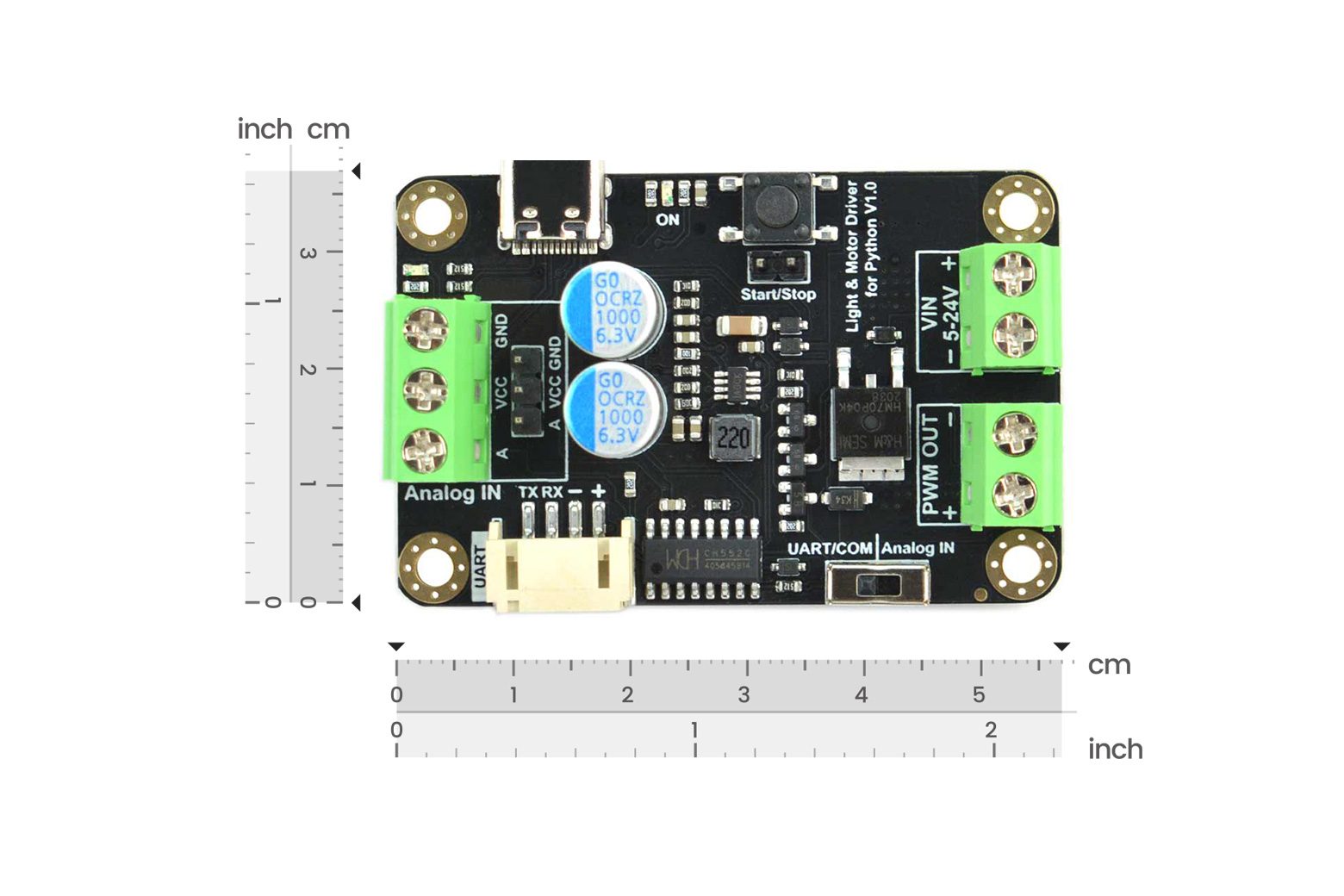

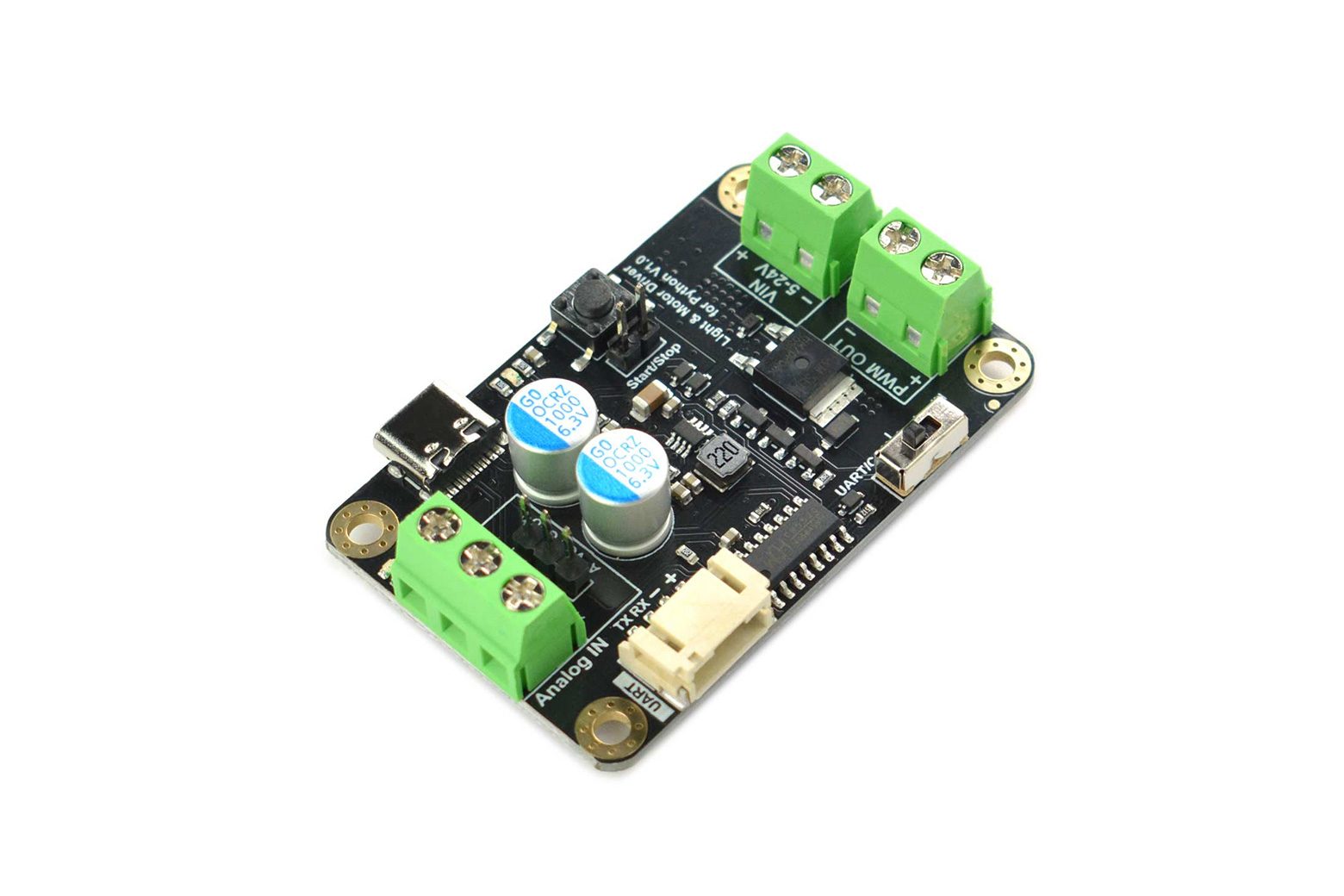

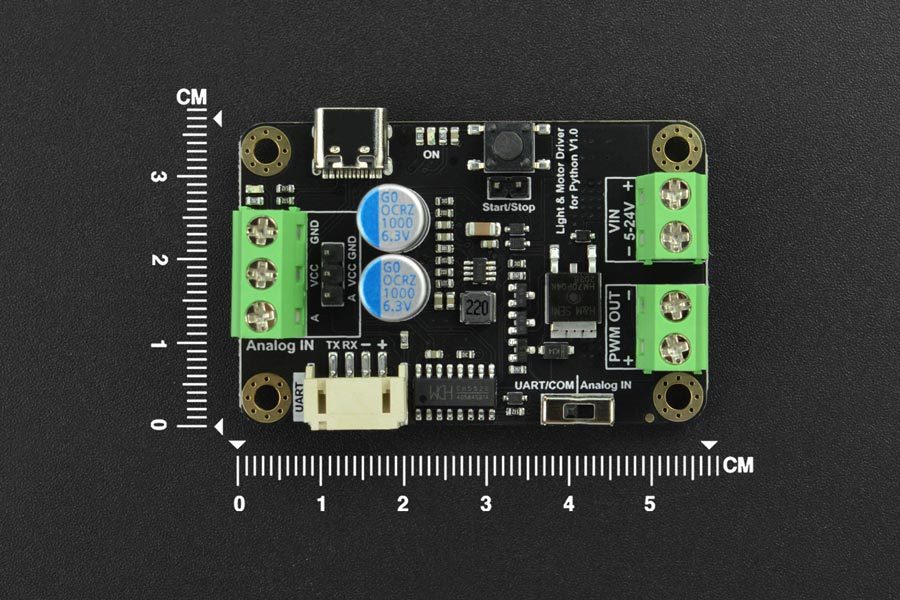

Introduzione Questa è una scheda driver PWM con quattro metodi di regolazione, ovvero controllo diretto del codice Python, controllo del computer host PC, controllo della programmazione della comunicazione UART e controllo manuale del potenziometro. Viene utilizzato in scenari applicativi come il controllo della velocità del motore CC e la regolazione della luce. Questo prodotto supporta un ampio ingresso di tensione da 5 V ~ 24 V e ha una capacità di carico di 10 A, che può azionare un motore CC di circa 10 W o una striscia LED di circa 5 metri. È adatto per il controllo del volume dell’acqua della pompa dell’acqua, il controllo della velocità della ventola di raffreddamento, la regolazione della luminosità della luce, la trasformazione di utensili elettrici, il test di prodotti su motori/strisce LED, il controllo dell’automazione della velocità del motore, il controllo dell’automazione degli effetti di luce e altre scene. Panoramica della scheda Dimensioni del prodotto Caratteristiche Programmazione in codice Python semplice e facile da usare, non sono necessarie scheda madre o adattatore. Controllo software Windows plug and play, nessuna programmazione richiesta, controllo della comunicazione UART Comodo per l’uso a lungo termine di apparecchiature integrate. Controllo con potenziometro esterno Controllo manuale, nessuna programmazione richiesta. Protocollo MODBUS standard Il protocollo è pubblico ed è possibile personalizzare in modo flessibile il proprio metodo di controllo. Ampio supporto di tensione 5 V ~ 24 V Adatto a vari motori e strisce luminose. Guidato da tubo MOS ad alta corrente, capacità di carico di 10 A. Specifiche Intervallo di tensione in ingresso: 5 V~24 V Corrente di controllo massima: 10 A Intervallo di regolazione del rapporto di lavoro PWM: 0~255 Intervallo di regolazione della frequenza PWM: 183 Hz ~ 46875 Hz Numero di canali PWM: 1 canale Pulsante Avvio/Arresto: x1 Modalità di controllo: Regolazione potenziometro esterno Controllo comunicazione UART Controllo computer host porta USB Controllo Python Interfaccia USB: Tipo-C Interfaccia UART: PH2.0-4P Potenziometro esterno Interfaccia: intestazione da 2,54 pin, morsetto Dimensioni foro di montaggio: 30 mm x 50 mm, diametro 3,1 mm Dimensioni PCB: 37 mm x 57 mm / 1,46 x 2,24 pollici Elenco di spedizione Driver luce e motore per Python x1 Cavo Gravity 4P (collegamento a UART) x1 Applicazioni Controllo del codice Python 1. Collegare l’interfaccia USB, è possibile utilizzare direttamente il codice Python per controllare automaticamente il motore velocità ed effetto luminoso. Non è necessaria alcuna scheda madre o adattatore aggiuntivo. 2. Può essere utilizzato molto comodamente su computer Windows, computer Apple, Raspberry Pi, computer industriali o LattePanda. Comunicazione tramite porta USB, controllo computer 1. Quando si rifa una ventola di raffreddamento del PC, una pompa dell’acqua di raffreddamento, ecc., è possibile controllare manualmente il dispositivo sul PC o regolarlo automaticamente leggendo la temperatura della CPU. 2. Poiché il computer host può regolare con precisione la frequenza e il rapporto di funzionamento, questo driver può essere utilizzato per testare motori CC o prodotti a strisce luminose o per ottimizzare piccole apparecchiature. 3. Realizza un piccolo ventilatore la cui velocità del vento può essere regolata o controllata automaticamente sul computer. Basta collegare l’USB per usarlo. 4. Protocollo di comunicazione MODBUS. Comunicazione UART, controllo della programmazione 1. Crea un progetto con effetti speciali, oppure accendilo in un momento specifico, oppure regola gli effetti di luce, o utilizzalo con i sensori. Ad esempio, un ventilatore che regola automaticamente la forza del vento e una striscia luminosa che cambia automaticamente la sua luminosità. 2. Controllo automatico dell’uscita dell’acqua dall’acquario o dalla pompa di irrigazione. 3. Controllo automatico delle luci dell’atmosfera del festival. Controllo manuale del potenziometro 1. Rinnovamento dell’elettrodomestico, realizzazione di ventole regolabili. 2. Produzione di utensili elettrici, trasformazione, velocità regolabile. 3. Controllo degli effetti luminosi della striscia luminosa. Documenti Wiki del prodotto Schema DRI0050-V1.0-3D-STEP File DRI0050-V1.0-2D-DXF File
