Driver motore CC a doppio canale – DFR0601

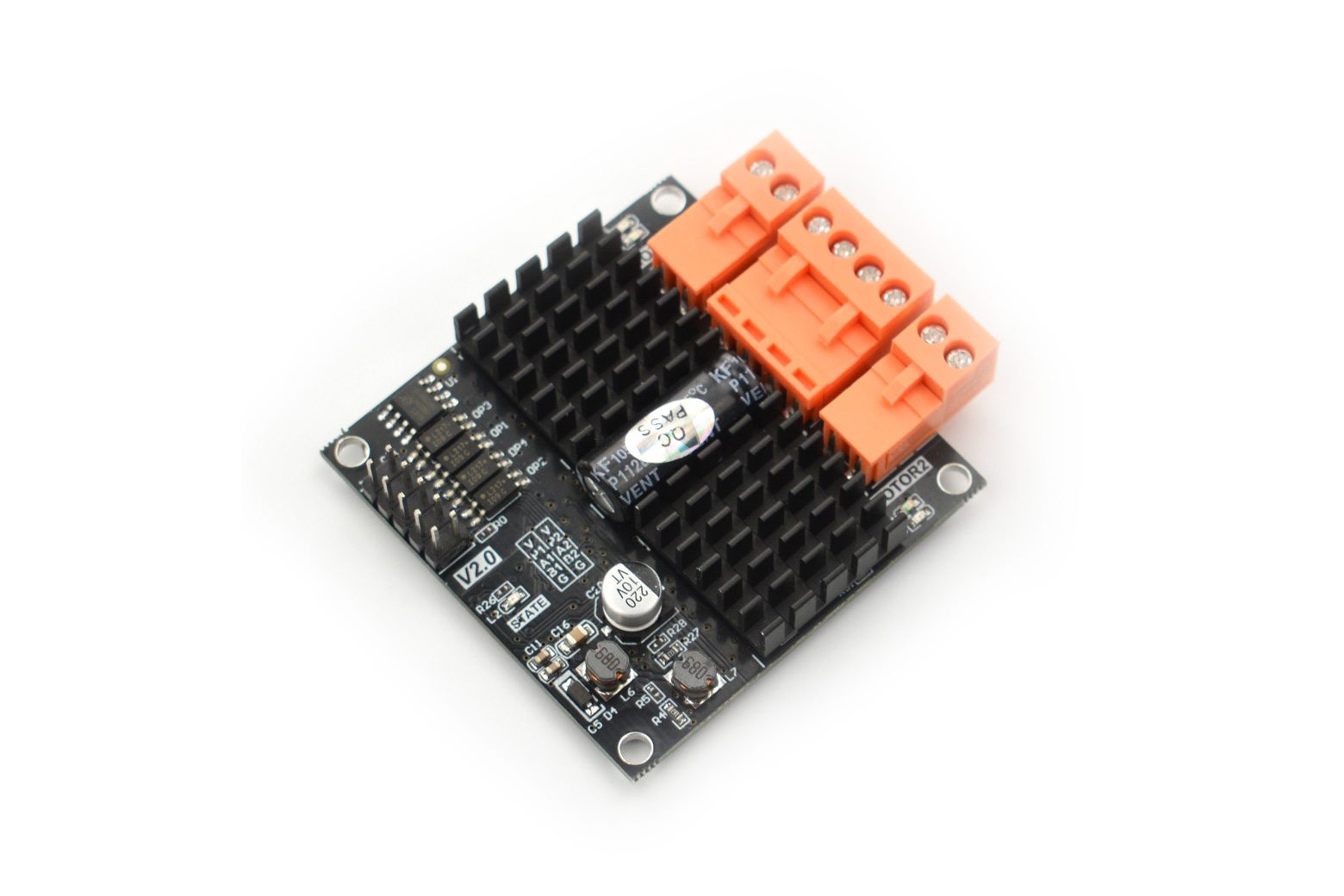

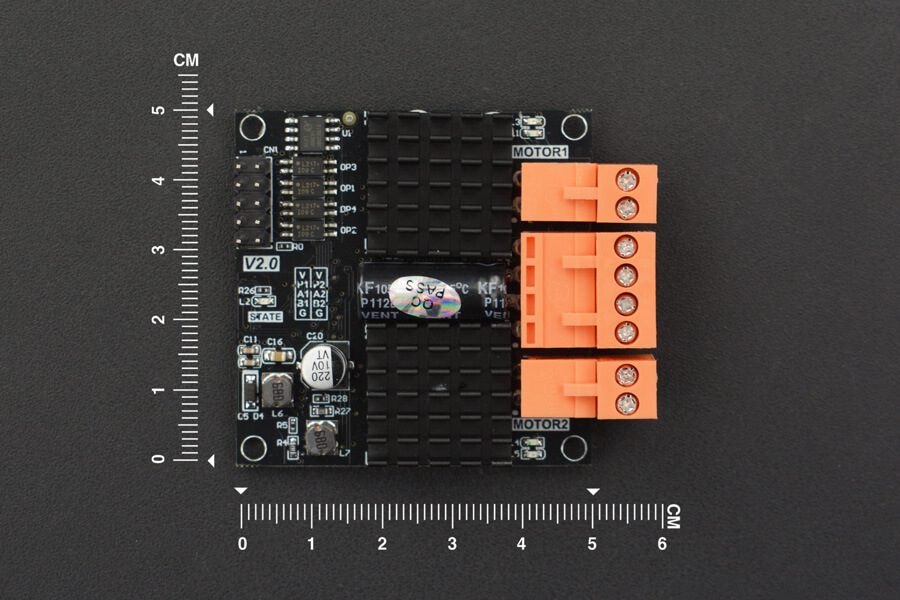

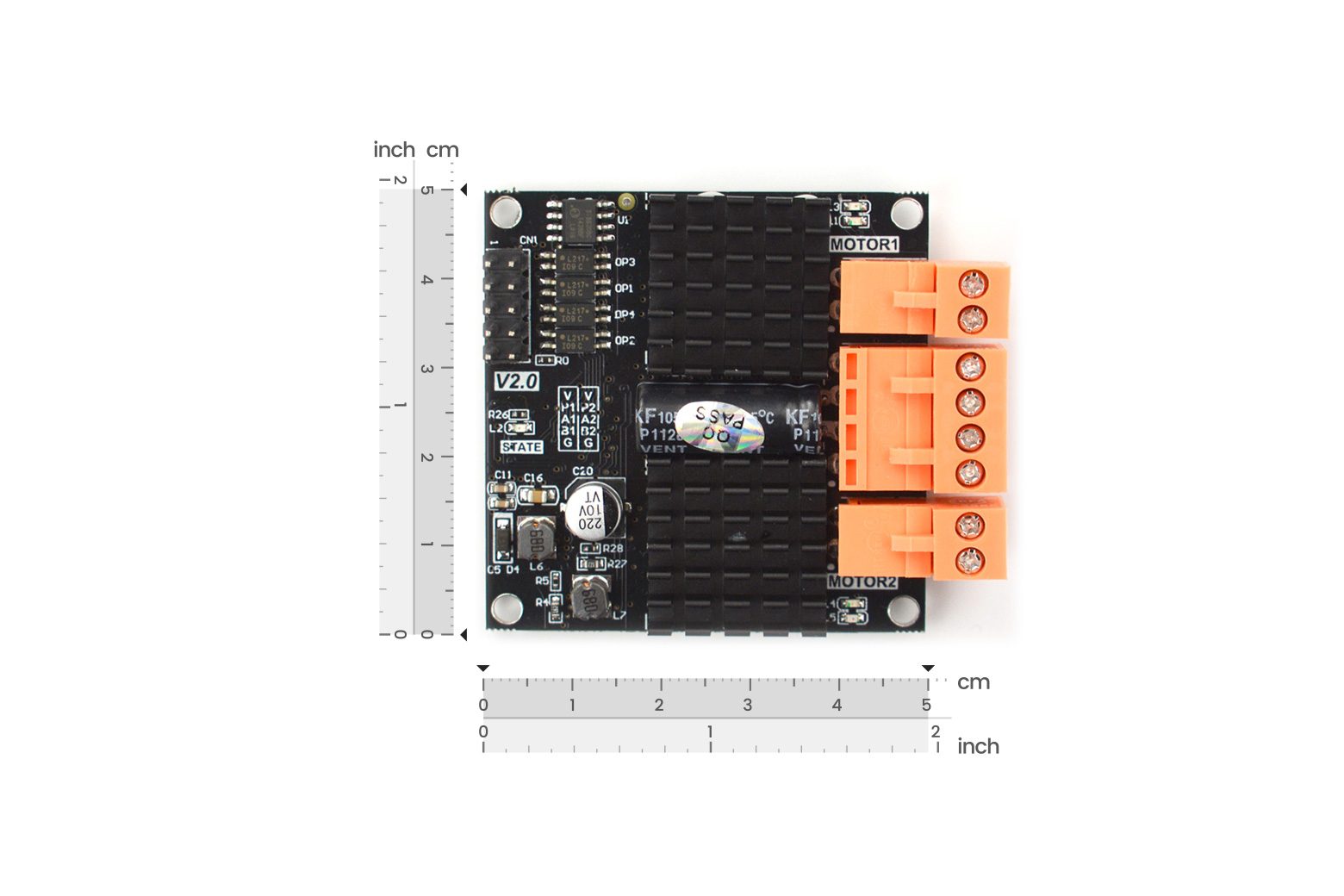

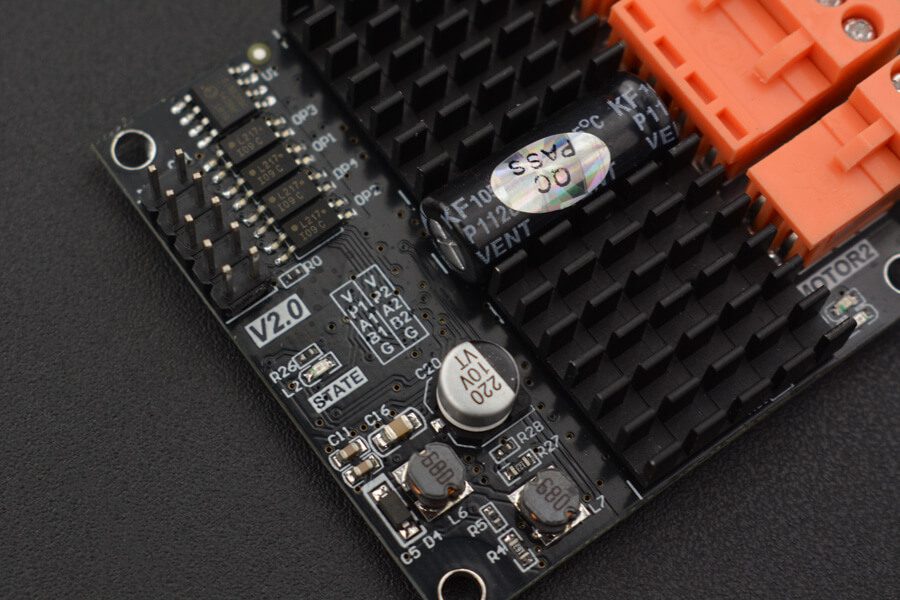

Introduzione Si tratta di un driver per motore CC a doppio canale con dimensioni estremamente ridotte di 1,97″×1,97″×0,49″. Il modulo è dotato di due canali motore che possono azionare due motori contemporaneamente e ciascun canale utilizza un indicatore per mostrare la direzione di rotazione del motore: blu è la rotazione in avanti, rosso è la rotazione inversa. La tensione del motore supporta intervalli da 6,5 V a 37 V. Ciascun canale motore può emettere 12 A di corrente continua e la potenza massima del motore CC supportato dal modulo è fino a 290 W. La corrente di picco momentanea può raggiungere fino a 70 A e durare circa 100 ms. Allo stesso tempo, l’ottimizzazione della temporizzazione delle unità all’interno del driver rende l’ampiezza minima dell’impulso dell’ingresso PWM stretta fino a 2us, garantendo completamente il suo intervallo di regolazione dinamica e migliorando notevolmente la qualità del controllo dei motori. Il circuito di protezione da sovratensione, sottotensione e surriscaldamento integrato verrà attivato quando si affrontano queste situazioni stato di protezione: ON->Funziona correttamente; Lampeggiante rapidamente->Sovratensione; Lampeggiante lentamente->Sottotensione; Doppio lampeggiante->Surriscaldamento. Le ultime tre situazioni spegneranno l’uscita, riducendo in modo efficiente la possibilità di danni al dispositivo in condizioni operative anomale Canale: 2 segnali Tensione di controllo: compatibile 3V-5V Tensione in ingresso: 6,5-37V CC Corrente di picco: 70 A(100 ms), la corrente sarà limitata all’aumentare della temperatura Corrente continua: ciascun canale può emettere corrente 12 A in modo continuo Temperatura di funzionamento: -25-85℃ Temperatura di surriscaldamento: 85℃-95℃ Sovratensione: 37,5 V Sottotensione: 6,3 V Dimensioni: 50mm×50mmx12.5mm/1.97”×1.97”×0.49” Circuito di protezione da sovratensione, sottotensione e surriscaldamento integrato, indicatore STATO integrato per mostrare lo stato di lavoro attuale. Lista di spedizione Driver motore CC a doppio canale-12A x1
