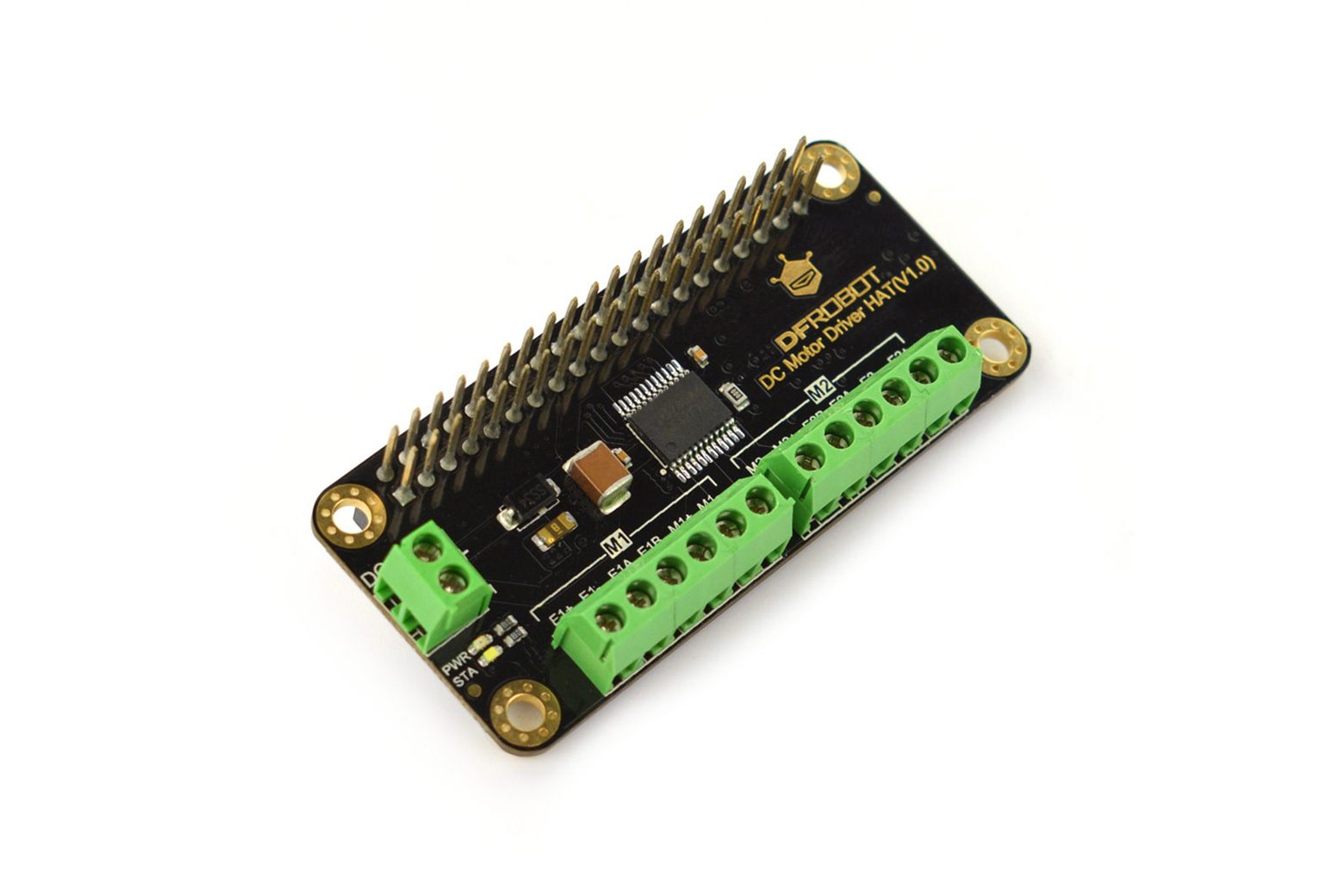

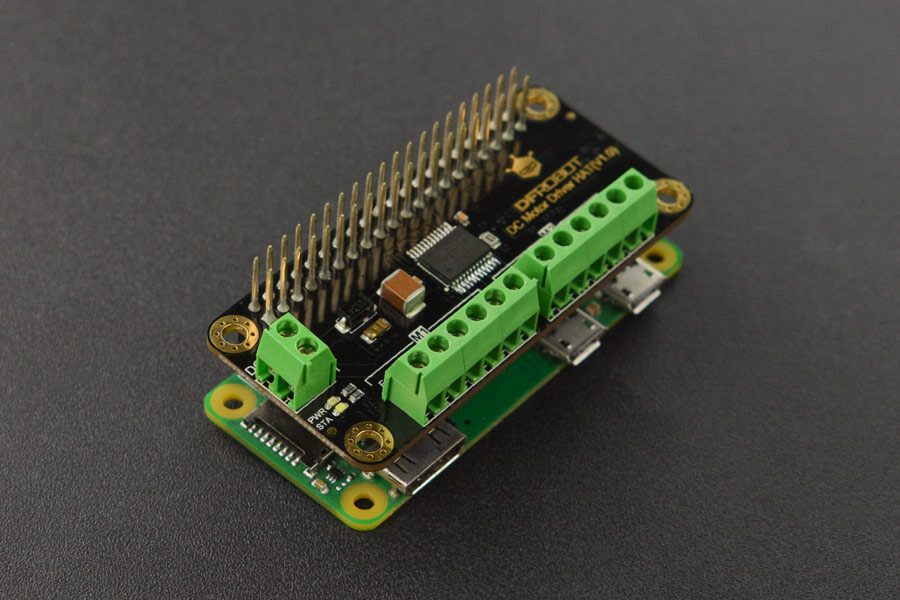

Driver motore CC HAT (V1.0) per Raspberry Pi – DFR0592

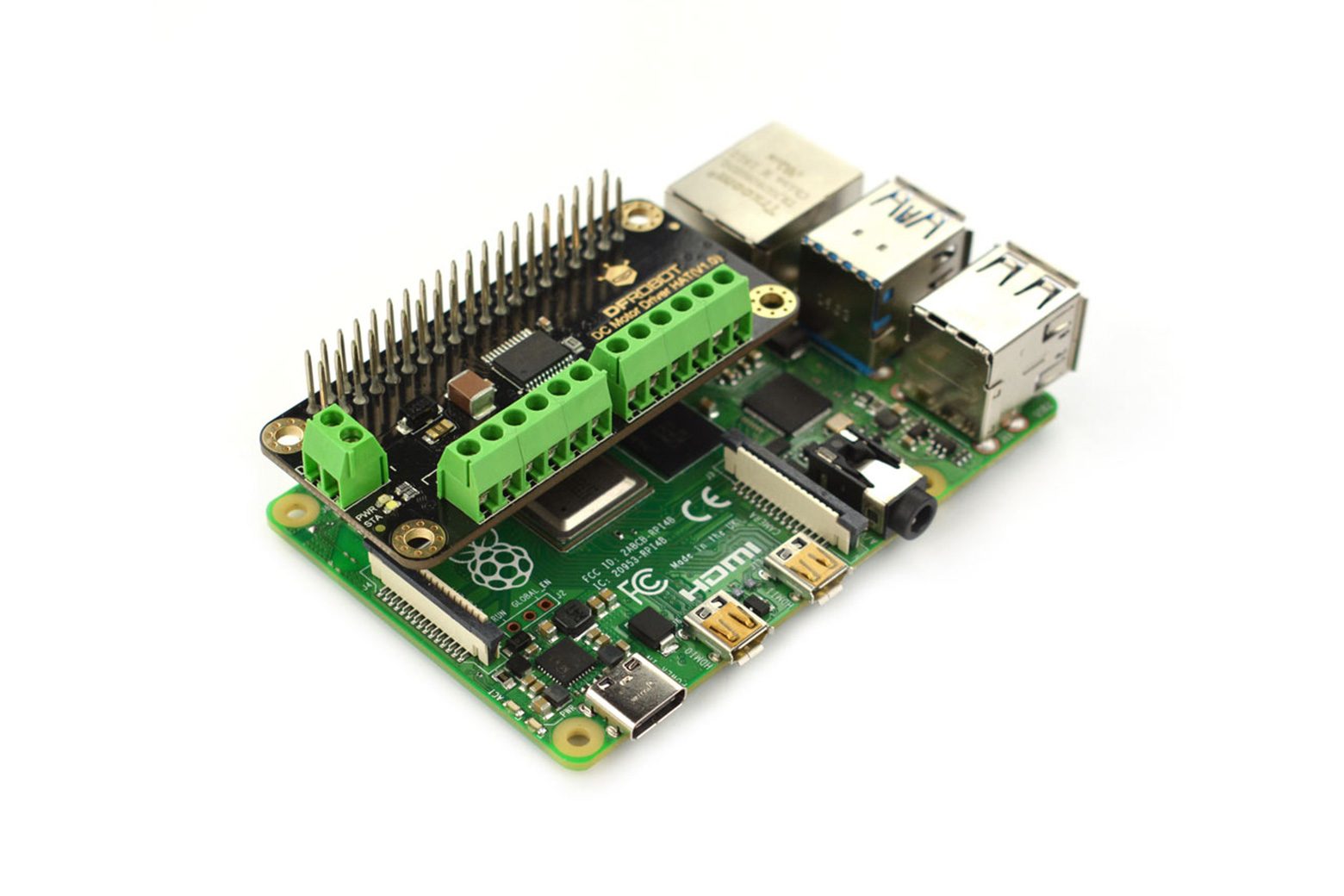

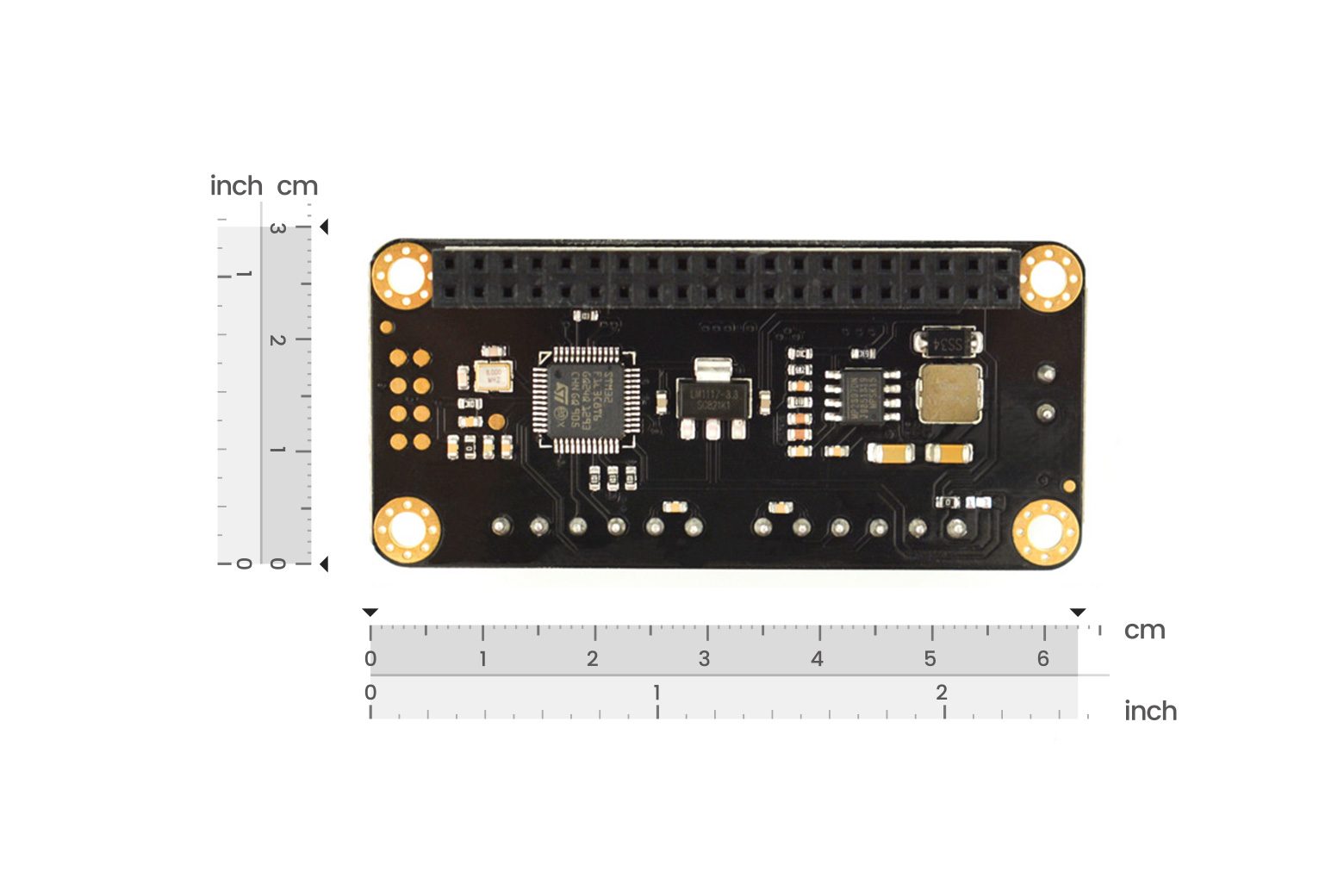

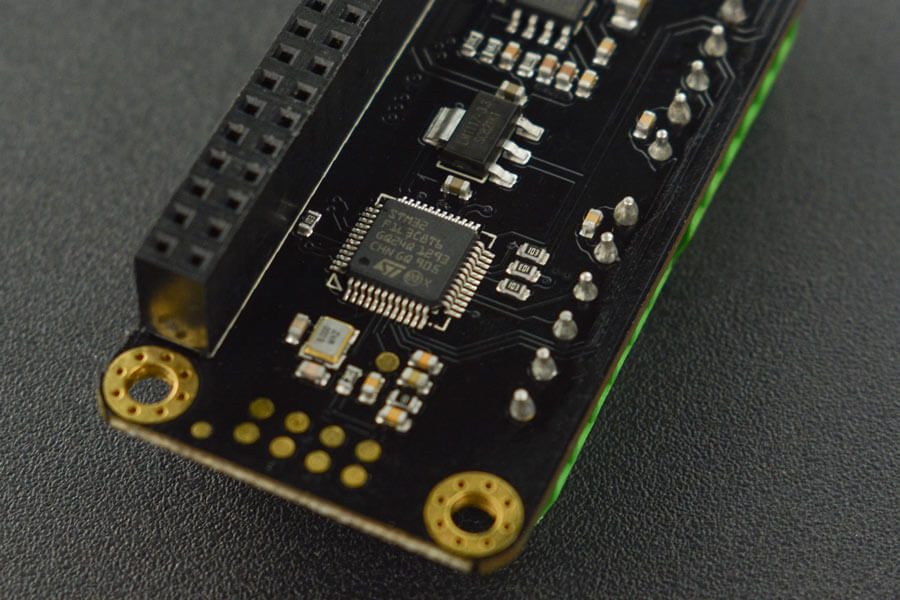

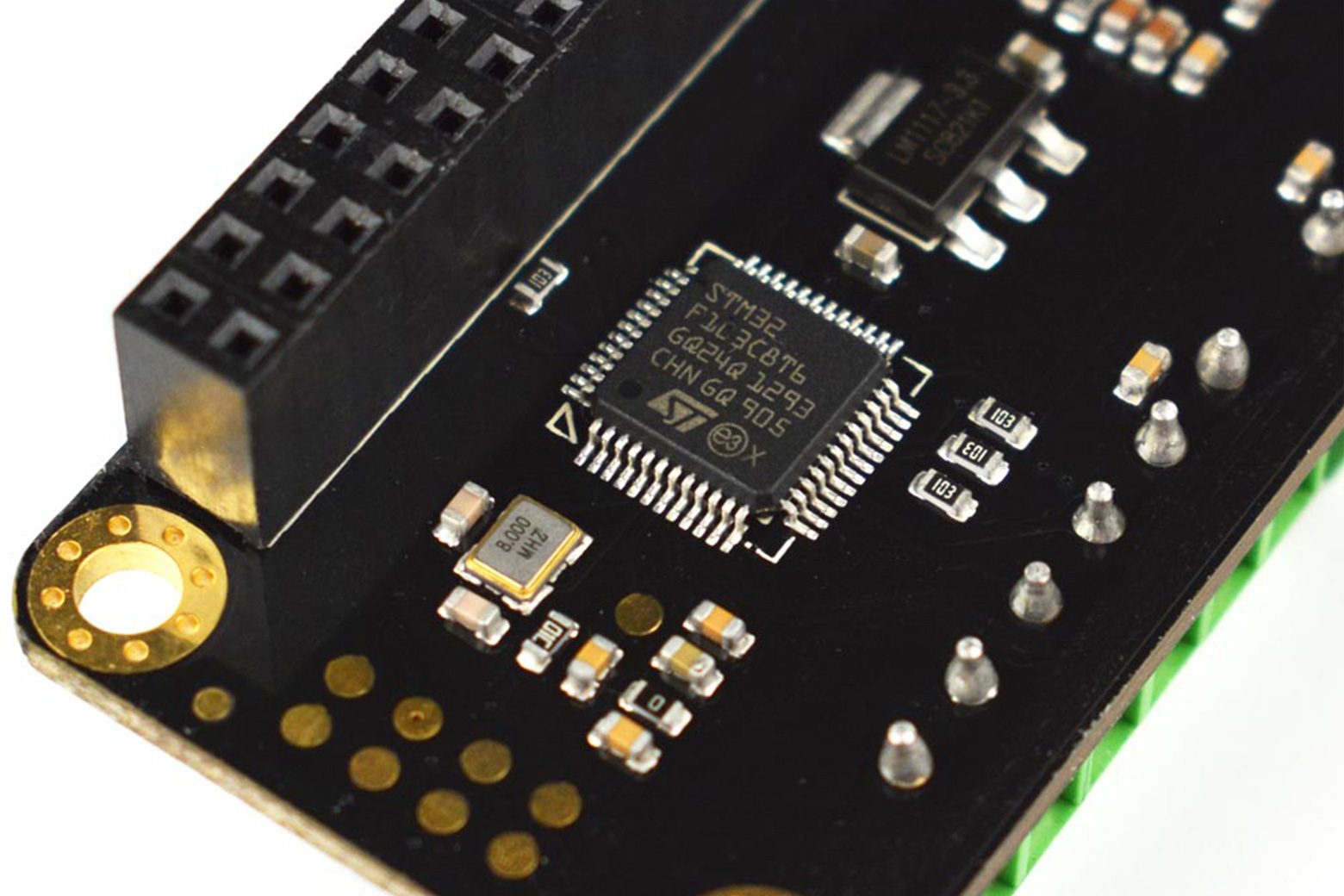

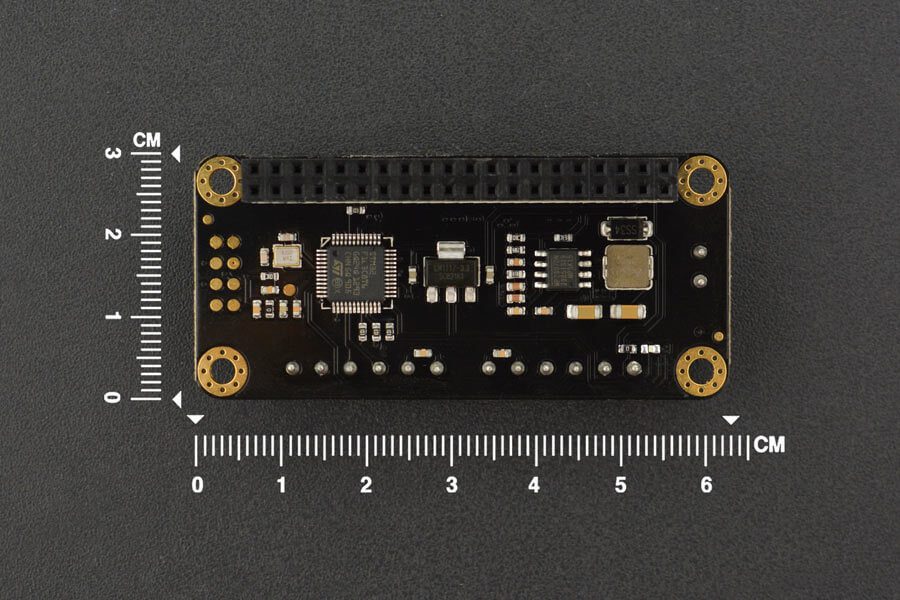

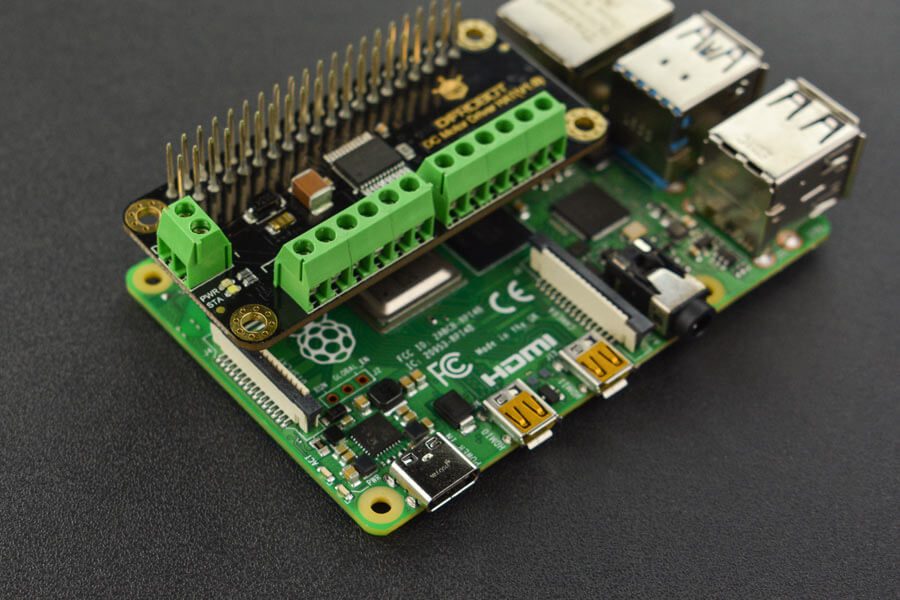

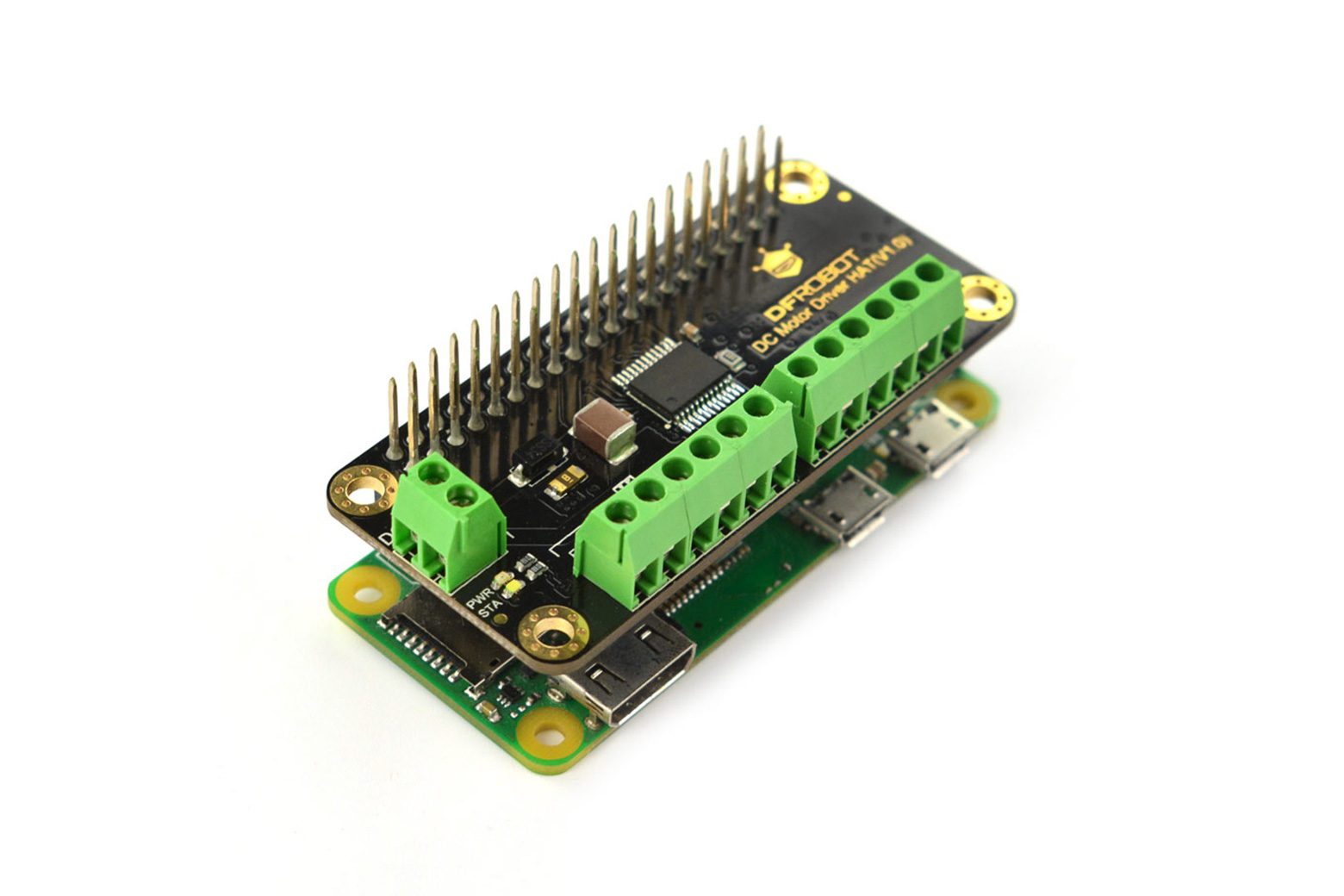

Introduzione Si tratta di una scheda driver per motore DC Raspberry Pi con interfaccia encoder integrata, che può azionare un motore DC a 2 vie e un motore DC con encoder. Comunica con Raspberry Pi tramite I2C, facile da configurare e azionare i motori. Il driver del motore CC HAT adotta il microprocessore STM32 per analizzare il comando inviato dall’host superiore e quindi convertirlo in segnale di azionamento del motore dopo il calcolo. Oltre a ciò, nel modulo è integrato un chip di azionamento del motore TB6612FNG ad alte prestazioni. La corrente continua a canale singolo è 1,2 A e la corrente di picco è fino a 2 A. Il driver del motore supporta un’ampia tensione di ingresso di 7~12V. Può essere utilizzato insieme a Raspberry Pi per creare auto fai-da-te intelligenti, auto bilanciate, acquari fai-da-te, pesci meccanici, ecc. Caratteristiche Azionamento motore Comunicazione I2C Specifiche scudo Raspberry Pi Tensione operativa: 7~12 V Tensione logica: 5 V Chip driver motore: TB6612FNG Interfaccia di comunicazione: I2C Indirizzo I2C predefinito: 0 x10 Corrente di azionamento continua: 1,2 A Corrente di picco: 2 A Supporto motore CC a 2 vie/motore CC con dimensioni encoder: 65*30 mm/2,56*1,18″ Elenco di spedizione Driver motore CC HAT (V1.0) x1 Documenti Wiki del prodotto
