EL Escudo Dos (fuori produzione) – DFR0214

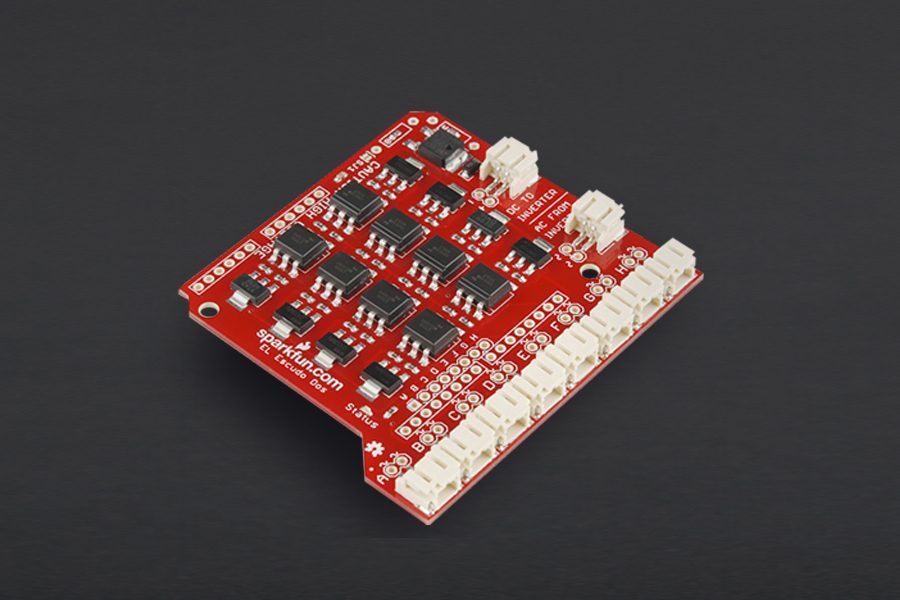

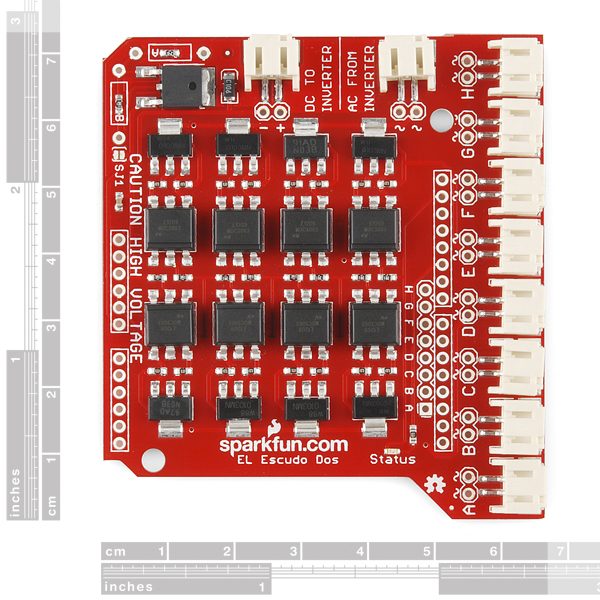

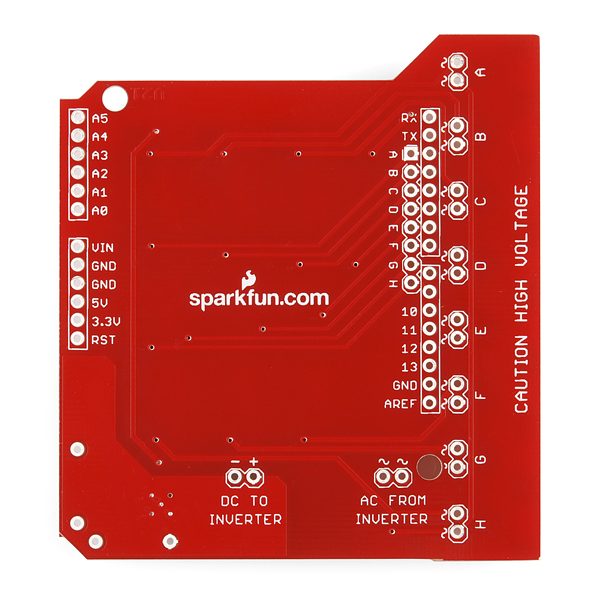

Nota introduttiva: EL Escudo Dos è ora fuori produzione. Questo è uno scudo EL. La nuova versione aggiunge triac optoisolati con passaggio per lo zero per un funzionamento silenzioso e un isolamento completo tra i lati CA e CC e include un regolatore lineare regolabile da 1,5 A per fornire CC regolata a un inverter esterno (non incluso). EL Escudo Dos è uno scudo Arduino per il controllo fino a otto fili di filo elettroluminescente. Il filo EL è un cavo di plastica flessibile che si illumina intensamente quando viene applicata corrente alternata ad alta tensione. È disponibile in numerosi colori (vedi i prodotti correlati di seguito), funziona a bassa temperatura e richiede pochissima corrente, ma può essere difficile da lavorare a causa dei requisiti di alta tensione. El Escudo Dos contiene circuiti per accendere e spegnere in sicurezza la corrente alternata ad alta tensione, permettendoti di creare display animati o qualsiasi altra cosa la tua immaginazione possa inventare. Oltre a questa schermatura, avrai bisogno di connettori Arduino (vedi i prodotti correlati di seguito), un inverter (un componente che genera la corrente alternata ad alta tensione necessaria al cavo EL) e il cavo EL stesso. SparkFun trasporta due inverter, una versione con ingresso da 3 V in grado di pilotare pochi metri di cavo EL e una versione con ingresso da 12 V in grado di pilotare decine di metri di cavo EL. Scegli quello appropriato alla tua fonte di alimentazione e ai requisiti di guida. Il regolatore integrato nello scudo è preimpostato su 3,3 V, ma può essere impostato su qualsiasi tensione modificando due resistori o bypassato con un ponticello di saldatura per inviare la tensione RAW di Arduino direttamente all’inverter (perfetto per configurazioni a 12 V!). Guarda il tutorial qui sotto. Nate ha utilizzato il filo EL per realizzare fantastici costumi interattivi; guarda la sua camicia di forza Heartbeat e il video dimostrativo. Specifiche Otto canali di controllo optoisolati, zero-crossing Non è necessaria alcuna libreria: il controllo è facile come accendere e spegnere un LED Lo schermo è compatibile con Arduino da 5 V o 3,3 V Regolatore lineare integrato da 1,5 A (LM317) per fornire alimentazione CC regolata all’inverter esterno Regolatore lineare preimpostato su 3,3 V, ma può essere modificato tramite resistori PTH o completamente bypassato È necessario un inverter esterno, non incluso Viene fornito senza connettori, è necessaria la saldatura Lista di spedizione EL Escudo Dos x1 Documenti Schema file Eagle Codice di esempio Scheda tecnica (MOC3063S) Scheda tecnica (Z0103MN) Scheda tecnica (LM317) Tutorial: impostazione di un sistema EL Jacob’s Ladder Project Video prodotto
