Emulatore Freematics OBD – TEL0099

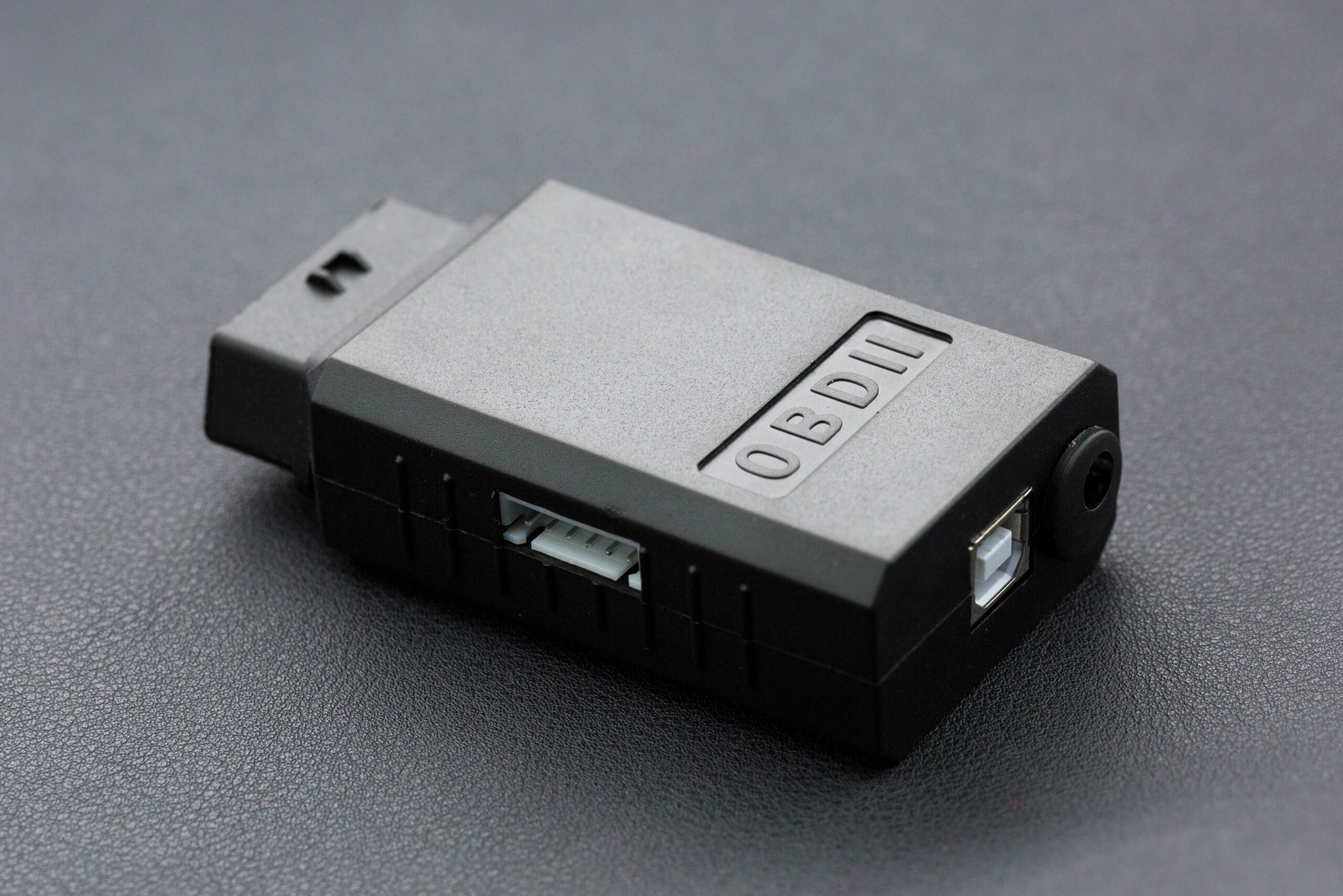

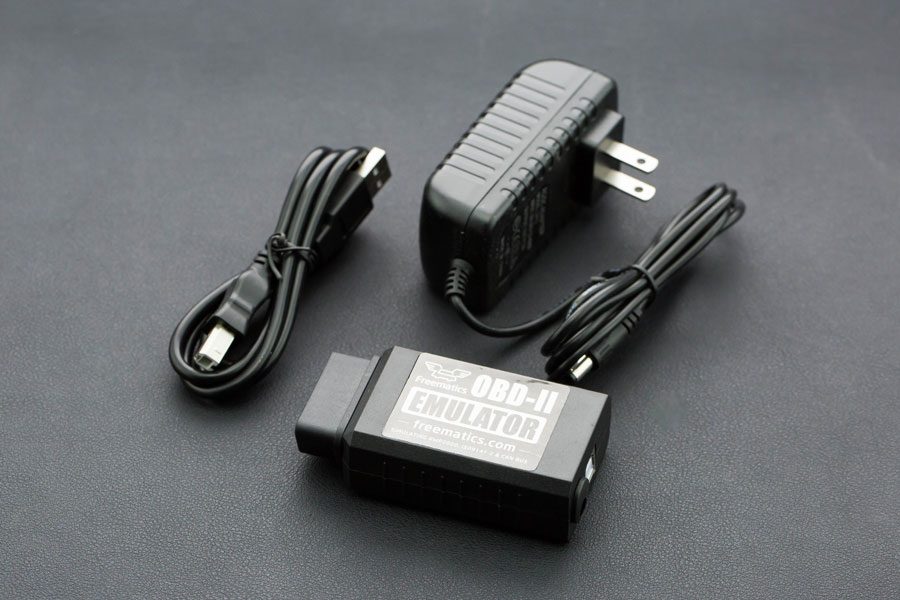

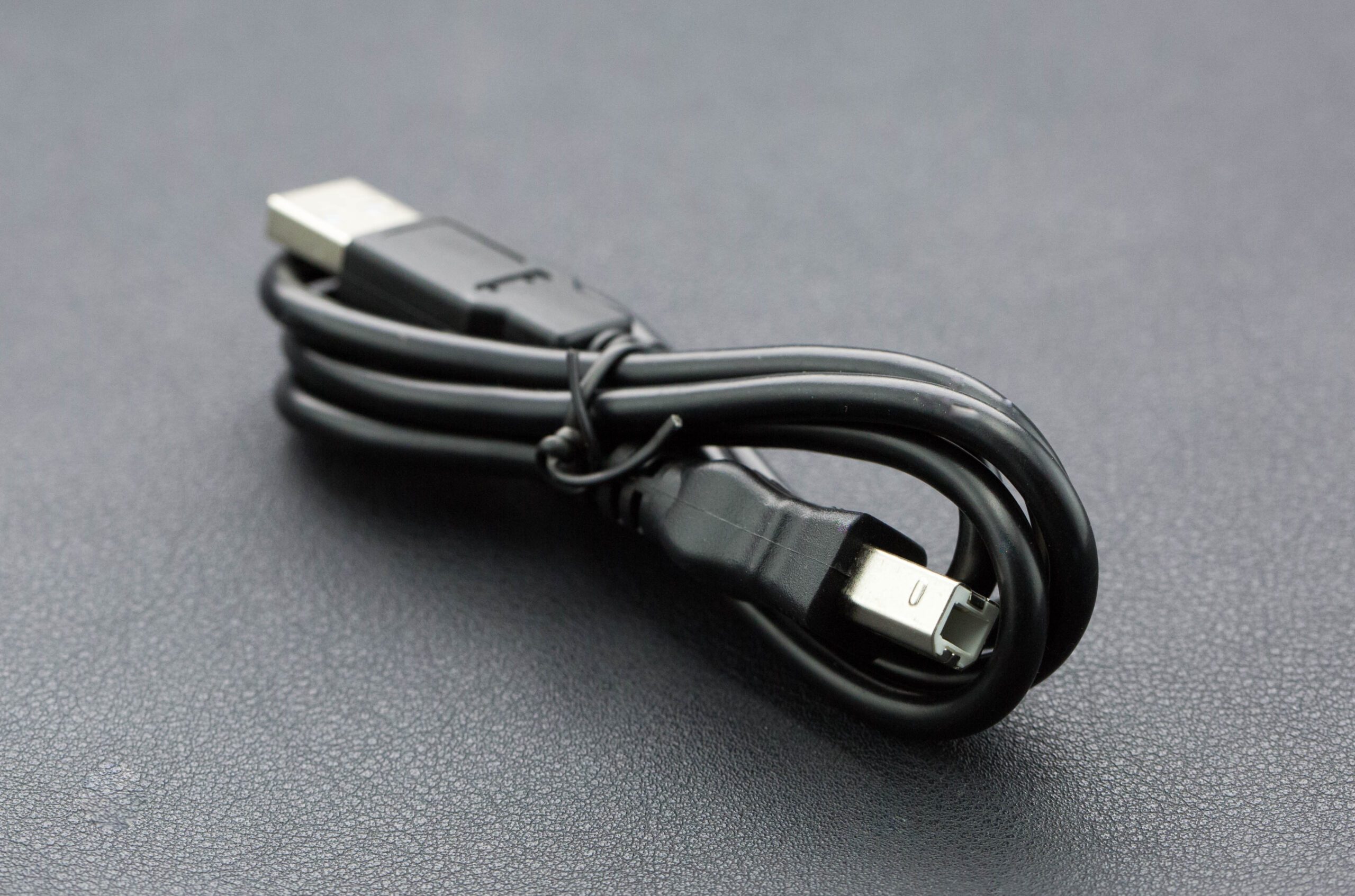

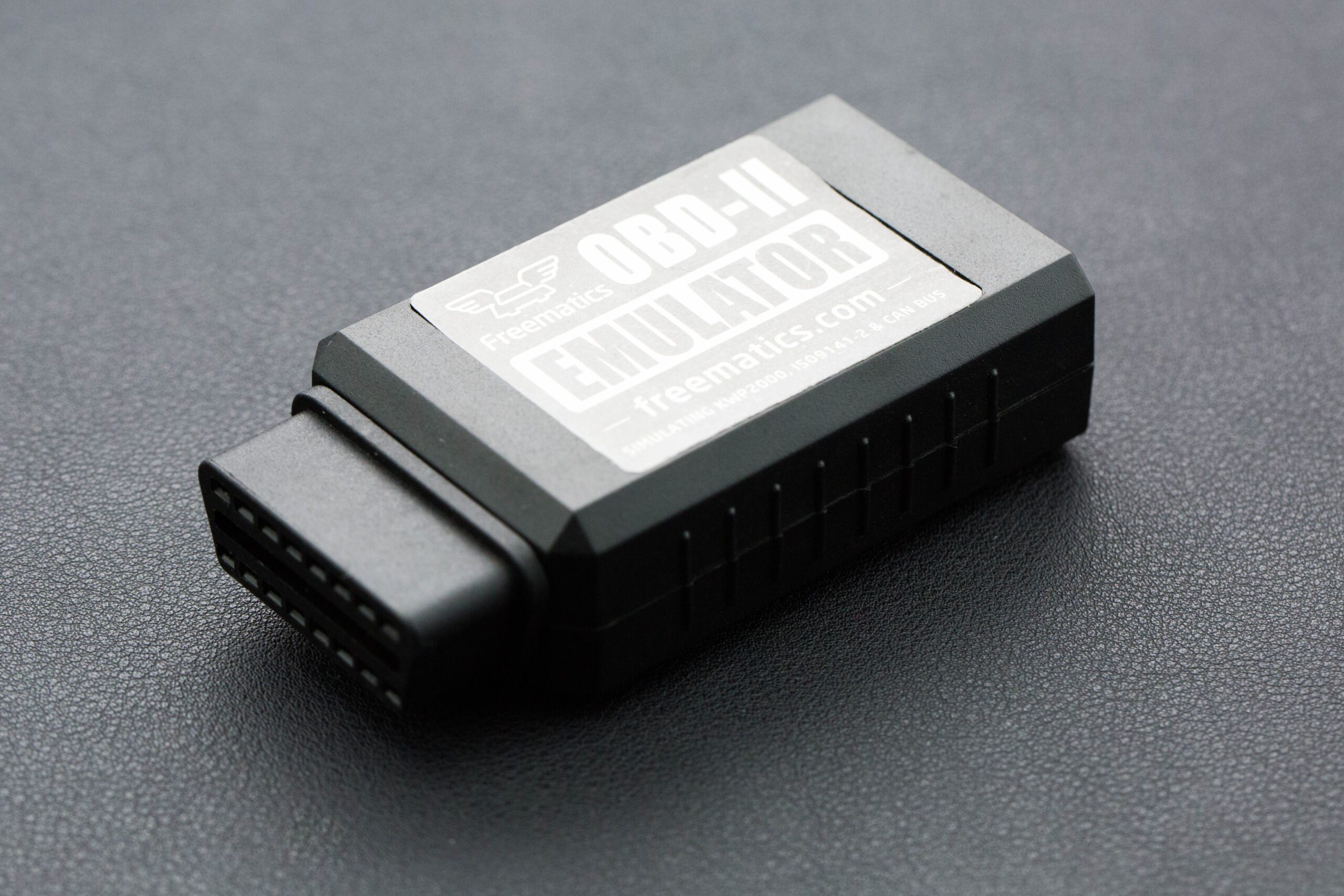

Introduzione L’emulatore OBD-II di Freematics MK2 è il più piccolo emulatore OBD-II al mondo con simulazione KWP2000, ISO9141 e bus CAN. Fornisce una porta OBD-II femmina a 16 pin che è identica a quella di un’auto reale e risponde alle richieste di PID OBD-II standard dal dispositivo compatibile OBD-II collegato. Emula fino a 6 codici di guasto diagnostici (DTC) attivi del veicolo, come se li avesse un’auto reale quando si verifica un malfunzionamento o un guasto di un componente. Viene data risposta anche alla richiesta di VIN e il VIN può essere modificato. L’emulatore si collega al PC tramite cavo USB e viene gestito tramite una GUI software facile da usare. Lo sviluppo secondario è possibile con il connettore seriale TTL disponibile per la connessione di interazione con Arduino o altro sistema embedded con sorgente dati (ad esempio sensori). L’emulatore OBD-II di Freematics è praticamente utile ed economico per lo sviluppo di applicazioni relative all’OBD-II sulla scrivania. Una volta esteso con una fonte dati esterna, può anche essere utilizzato per fornire una porta OBD-II per i veicoli che non ne hanno una reale e quindi anche il dispositivo/software OBD-II esistente può funzionare con il veicolo. L’emulatore è controllato dal software GUI tramite interfaccia USB. La versione abilitata BLE fornisce un controllo wireless aggiuntivo tramite dispositivo iOS (iPad/iPhone) con la nostra app Freematics Emulator. Caratteristiche hardware Emulazione della porta OBD-II standard a 16 pin Simulazione del bus dati del veicolo (CAN, KWP2000, ISO9141-2) Risposta a tutti i poll PID OBD-II Risposta alle richieste DTC e VIN Fornitura sia di potenza che di dati emulati per dispositivi compatibili con OBD-II Regolazione dei valori di tutti i PID OBD-II Impostazione del codice di errore diagnostico (DTC) Modifica del numero di identificazione del veicolo (VIN) Passaggio tra i protocolli supportati Controllo seriale USB e TTL interfacce (controllate da PC o microcontrollore/Arduino) Firmware aggiornabile BLE integrato per controllo wireless tramite app iOS I seguenti protocolli sono simulati CAN 500 Kbps/11 bit CAN 250 Kbps/11 bit CAN 500 Kbps/29 bit CAN 250 Kbps/29 bit ISO9141-2 KWP2000 Veloce KWP2000 5 Kbps Specifica Porta OBD-II: Femmina a 16 pin Ingresso alimentazione: DC 12V Presa XH-2.54 a 6 pin (Tx/Rx/GND/3.3V/5V/12V) Supporta porta USB Elenco spedizioni Emulatore Freematics OBD-II MK2 x1 Cavo USB x1 Adattatore a muro Alimentatore 12V@2A x1 Documenti Wiki Doc
