Encoder rotativo fotoelettrico incrementale – SEN0230

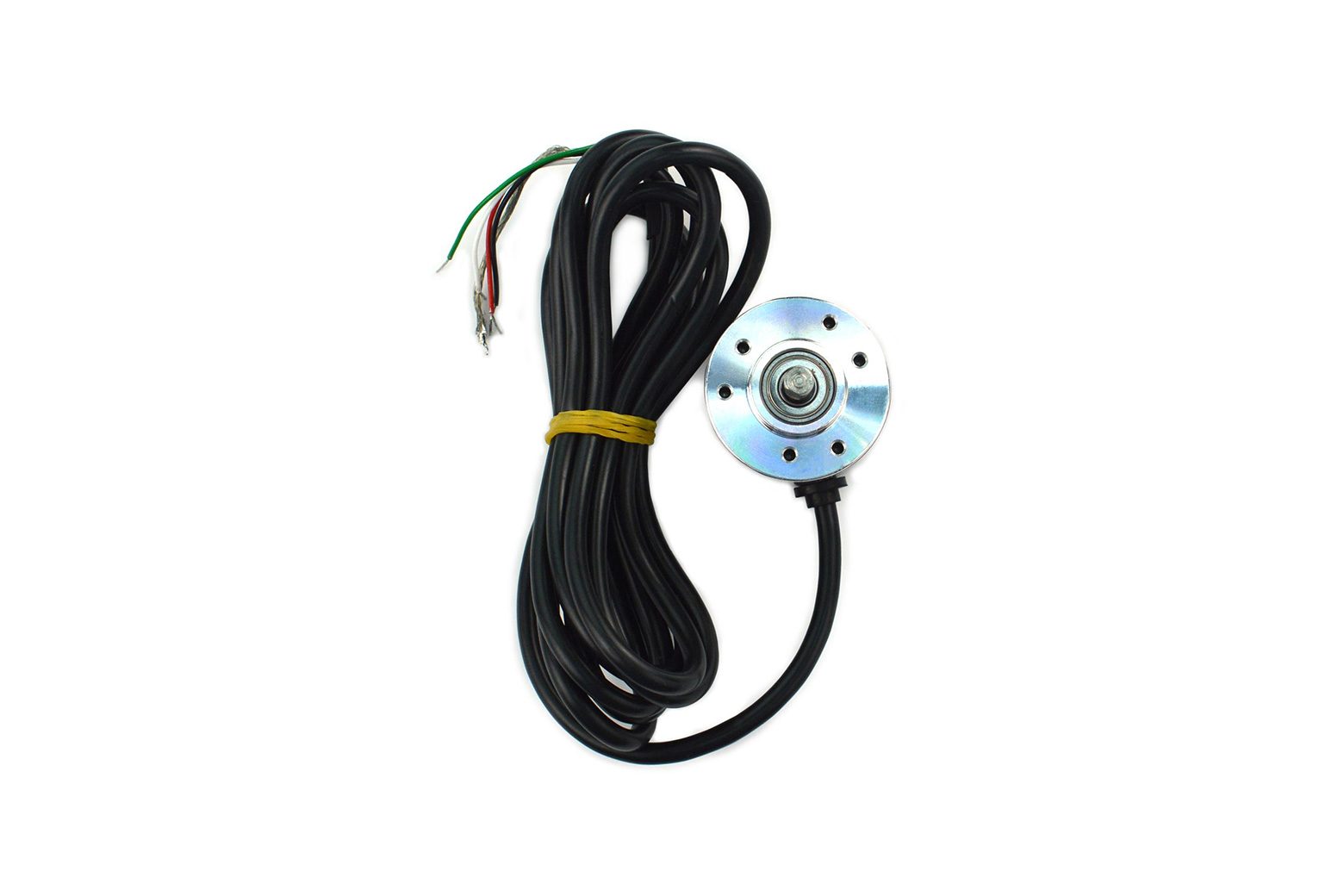

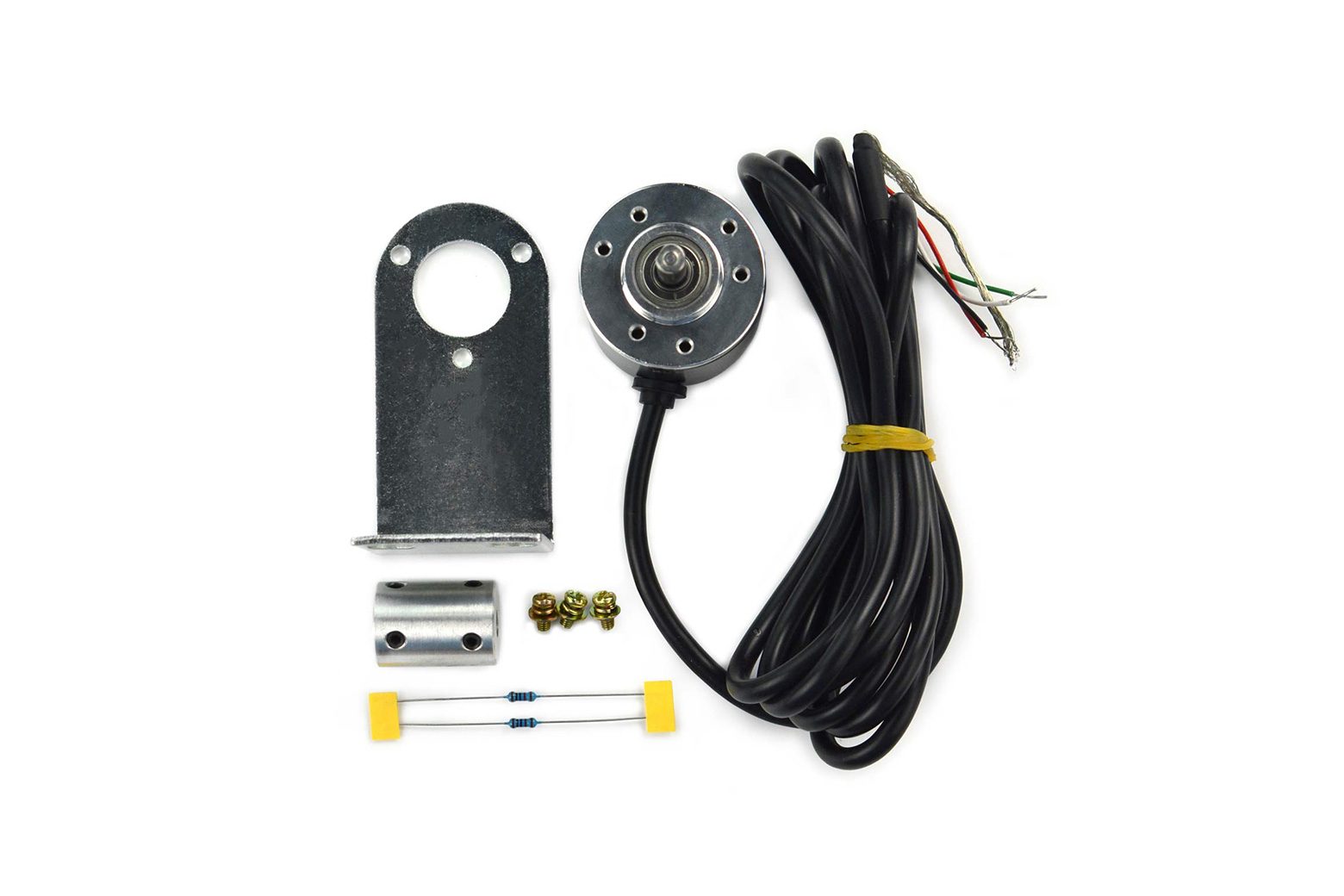

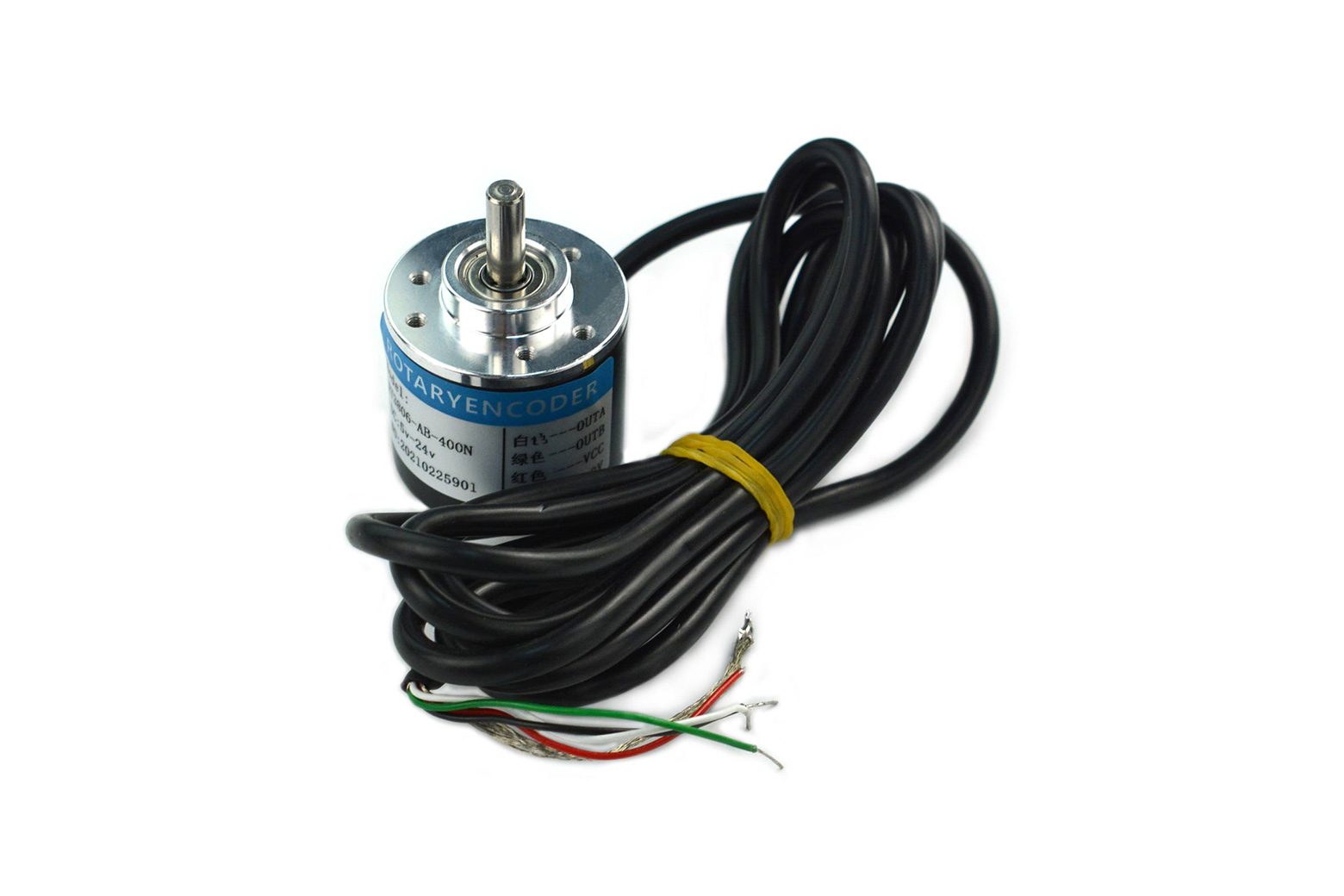

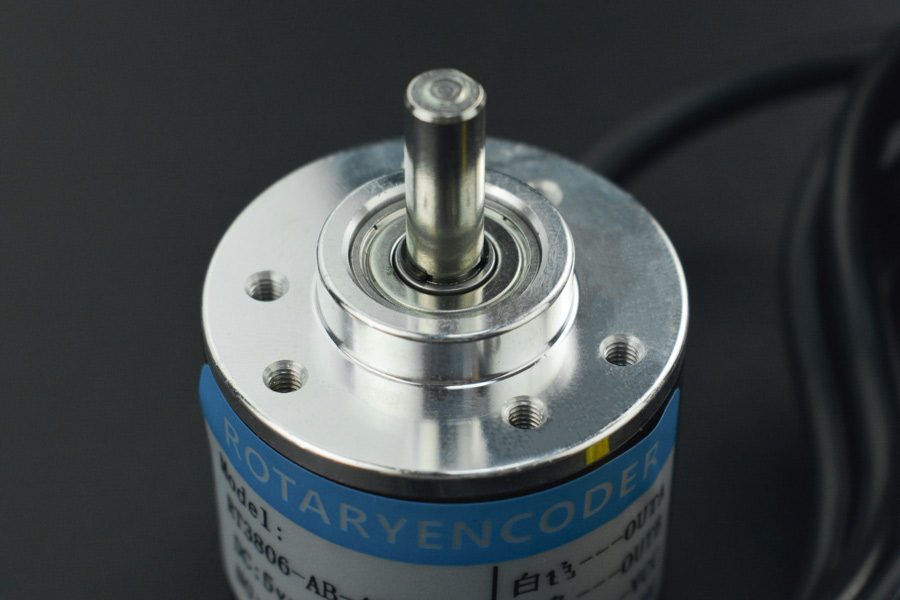

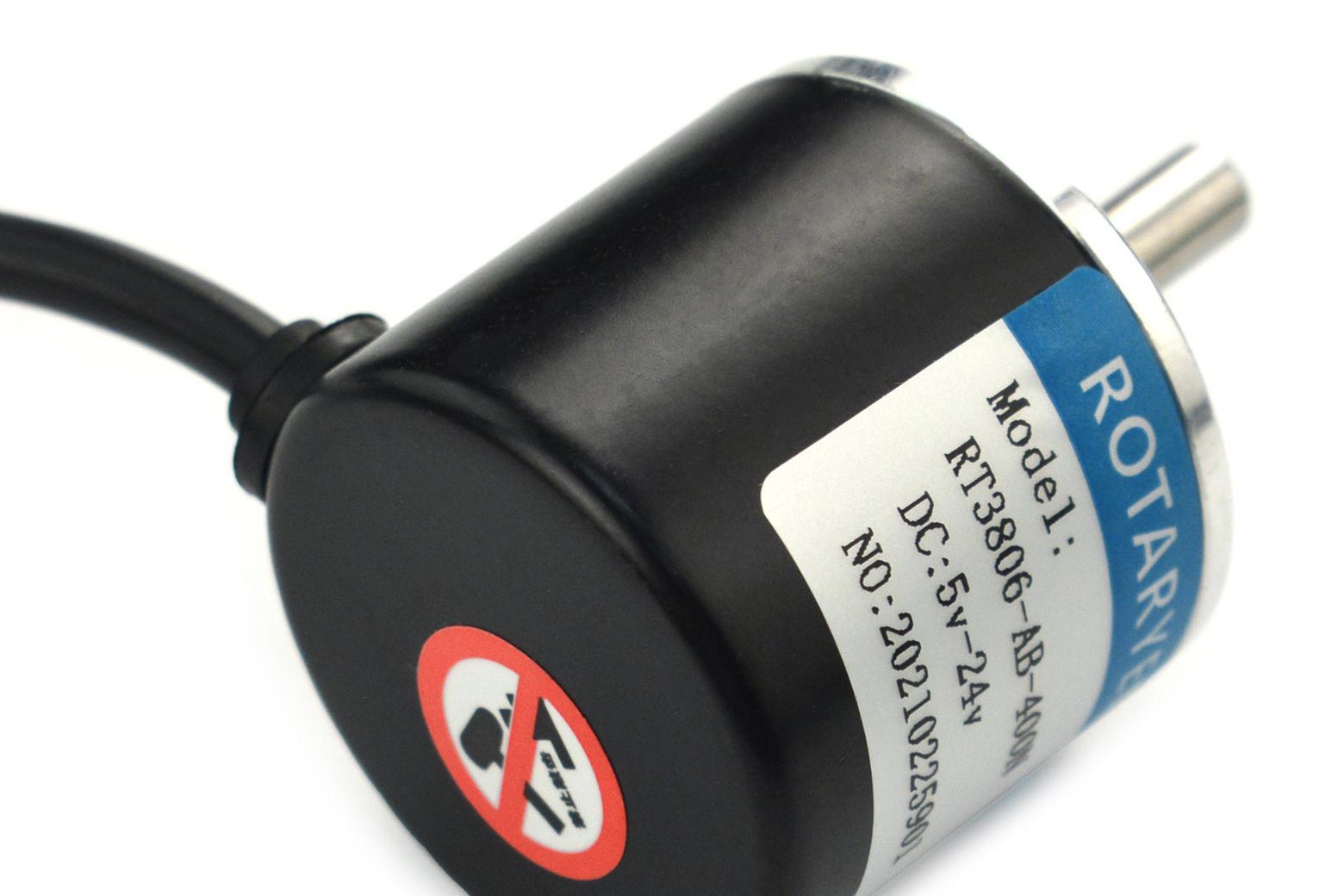

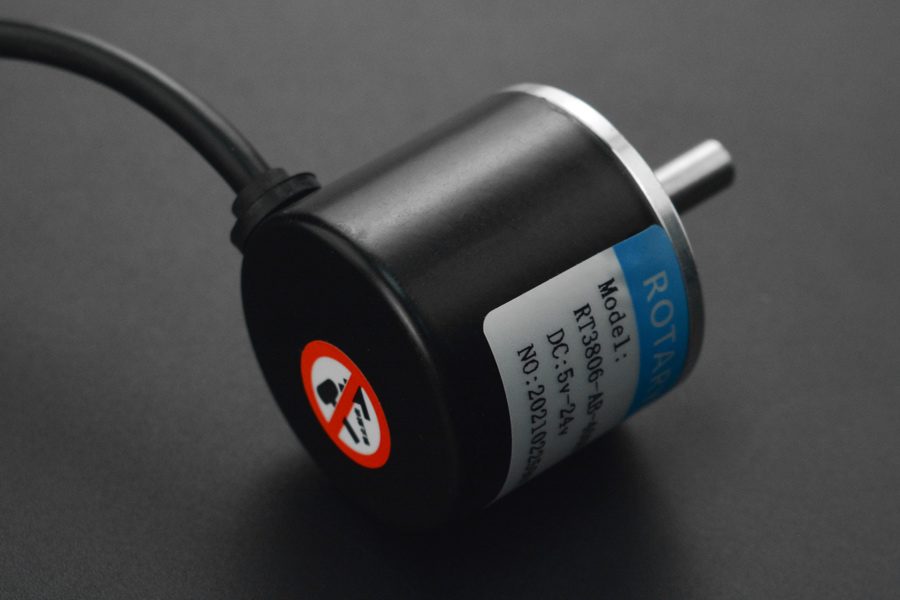

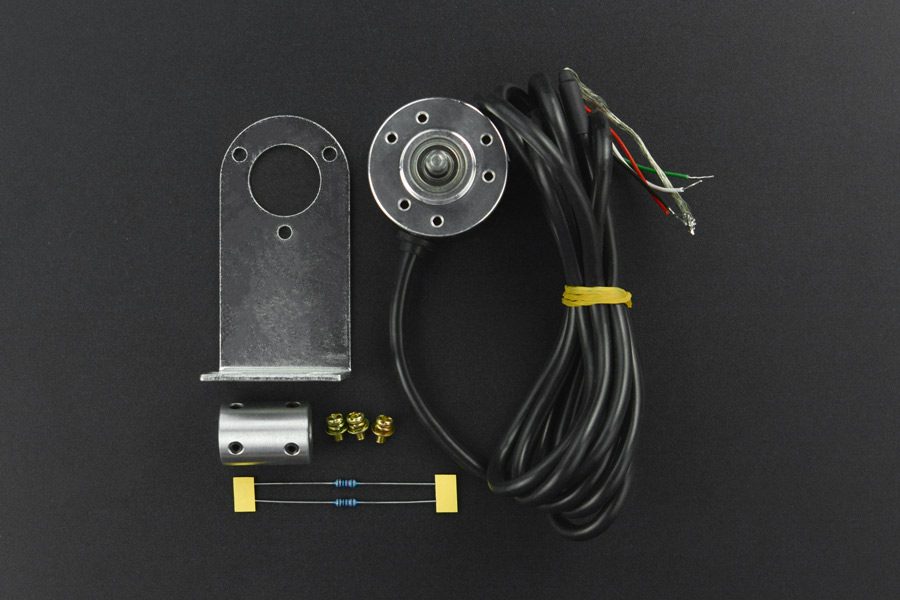

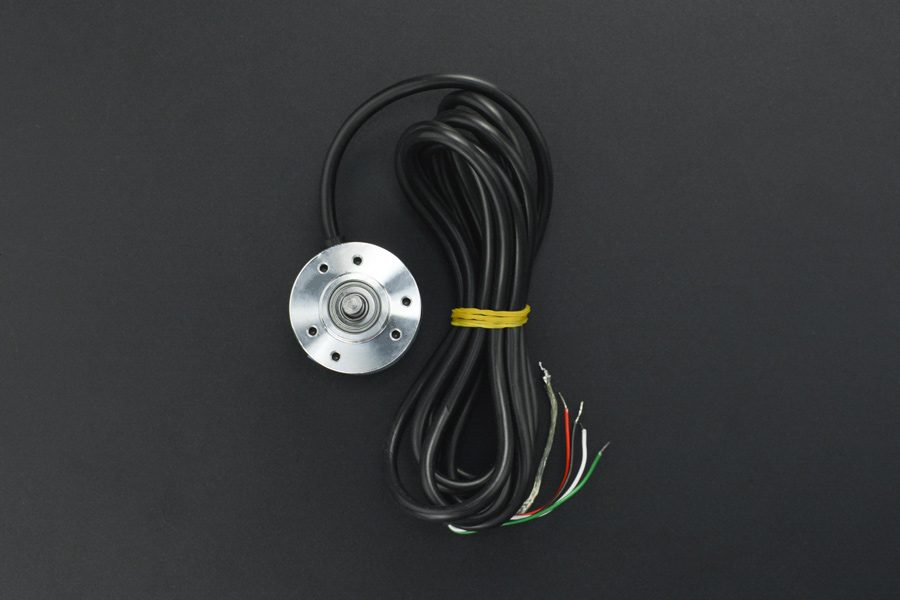

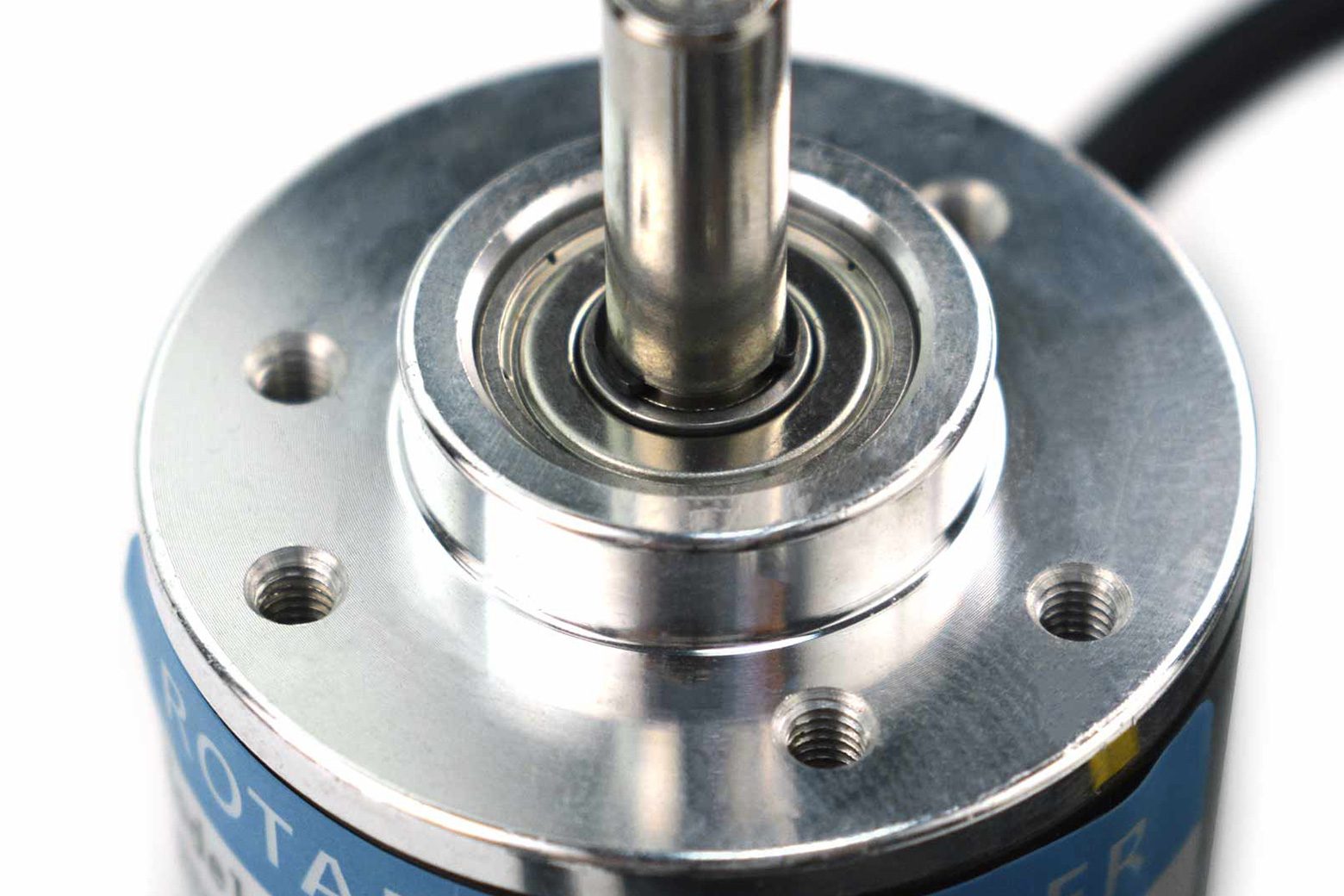

Introduzione Si tratta di un codificatore rotativo fotoelettrico incrementale industriale con materiale in alluminio, guscio in metallo e albero in acciaio inossidabile. Genera un segnale di impulso ortogonale bifase AB attraverso la rotazione del disco reticolo e dell’accoppiatore ottico. 400 impulsi/giro per ciascuna fase e 1600 impulsi/giro per uscita bifase 4 volte. Questo codificatore rotativo supporta una velocità massima di 5000 giri/min. E può essere utilizzato per la misurazione di velocità, angolo, velocità angolare e altri dati. Il codificatore rotativo fotoelettrico ha un’uscita a collettore aperto NPN. Potrebbe funzionare direttamente con il microcontrollore con resistori pull-up interni. Nota: l’uscita a collettore aperto NPN necessita di resistori pull-up per il display dell’oscilloscopio. Specifiche Tensione di alimentazione: 5 V Dimensioni corpo encoder: Φ39× 36,5 mm Diametro albero di uscita: Φ6 × 13 mm Piattaforma albero esterno: Φ20 × 4,85 mm Fori di fissaggio Viti: M3 Peso: 234 g Elenco di spedizione Encoder x1 Staffa di montaggio encoder x1 Giunto da 6 mm x1 Accessori per viti x1 Resistenza 10K x2 Documenti Prodotto WIKI
