Energy Harvester – SEN0105

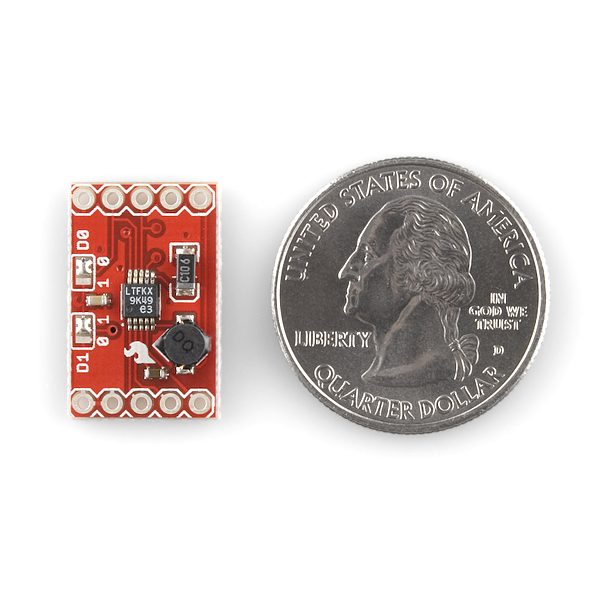

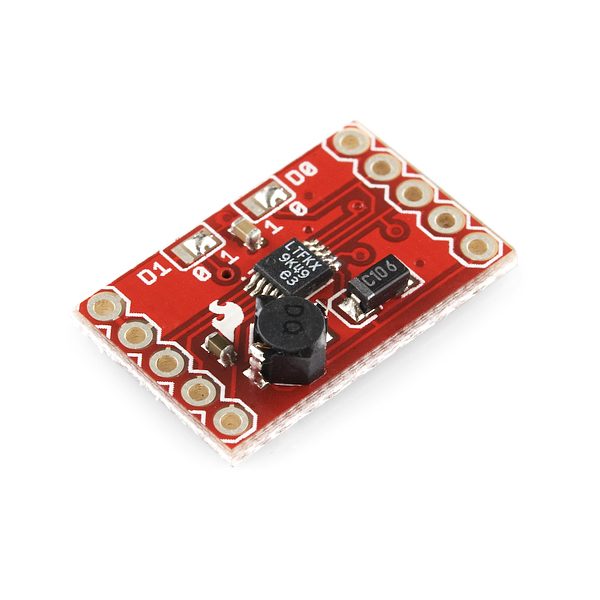

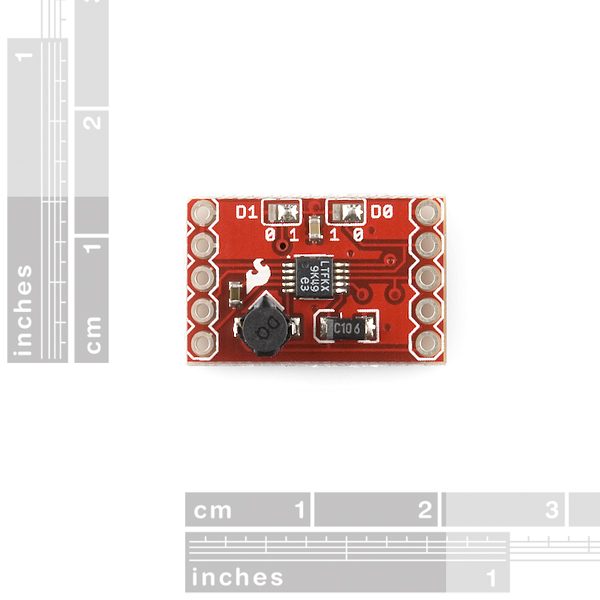

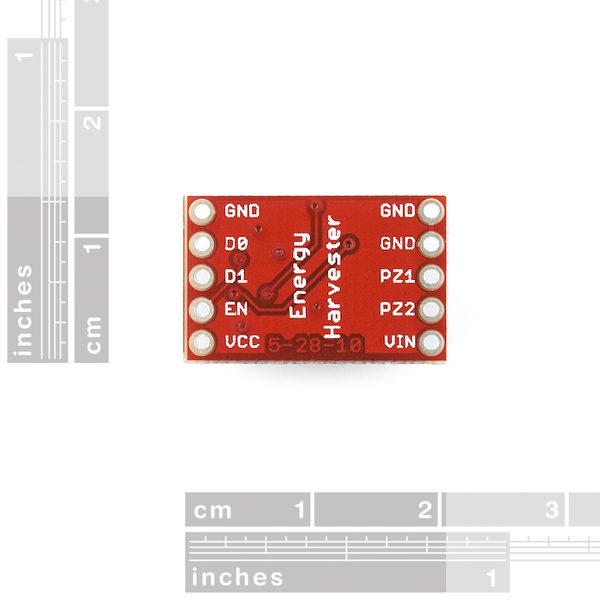

Nota introduttiva: Energy Harvester – LTC3588 Breakout è ora fuori produzione. Questa scheda breakout utilizza l’energy Harvester piezoelettrico LTC3588 di Linear Technologies. Questa scheda può essere utilizzata non solo per raccogliere energia piezoelettrica, ma anche energia solare. È presente un ingresso raddrizzato a ponte per elementi piezoelettrici (PZ1 e PZ2) e un ingresso diretto (VIN) per sorgenti CC. Entrambi sono bloccati a 20V. Inoltre, la scheda può essere utilizzata semplicemente come regolatore buck nanopower autonomo. Una modalità di blocco di sottotensione (UVLO) a corrente di quiescenza ultrabassa con un’ampia finestra di isteresi consente l’accumulo di carica su un condensatore di ingresso finché il convertitore buck non riesce a trasferire in modo efficiente una parte della carica immagazzinata all’uscita. Nella regolazione, l’LTC3588 entra in uno stato di sospensione in cui le correnti di quiescenza sia in ingresso che in uscita sono minime. Il convertitore buck si accende e si spegne secondo necessità per mantenere la regolamentazione. Quattro tensioni di uscita (1,8 V, 2,5 V, 3,3 V e 3,6 V) sono selezionabili tramite pin con un massimo di 100 mA di corrente di uscita continua. Tuttavia, il condensatore di uscita può essere dimensionato per supportare un picco di corrente di uscita più elevato. Uno shunt di protezione in ingresso impostato a 20 V consente un maggiore accumulo di energia per una determinata quantità di capacità di ingresso. Specifiche Corrente di riposo in ingresso 950 nA (uscita in regolazione – senza carico) Corrente di riposo in ingresso 450 nA in UVLO Intervallo operativo in ingresso da 2,7 V a 20 V Raddrizzatore a ponte a onda intera a bassa perdita integrato Fino a 100 mA di corrente di uscita Tensioni di uscita selezionabili di 1,8 V, 2,5 V, 3,3 V, 3,6 V Buck isteretico integrato Protezione ingresso CC/CC Shunt – Pull-down fino a 25 mA a VIN = 20 V Ampio range di blocco sottotensione in ingresso (UVLO) Elenco di spedizione Energy Harvester LTC3588 Breakout x1 Documenti Schema Eagle Files Pagina prodotto LTC3588
