Fermion: BMV080 – SEN0663

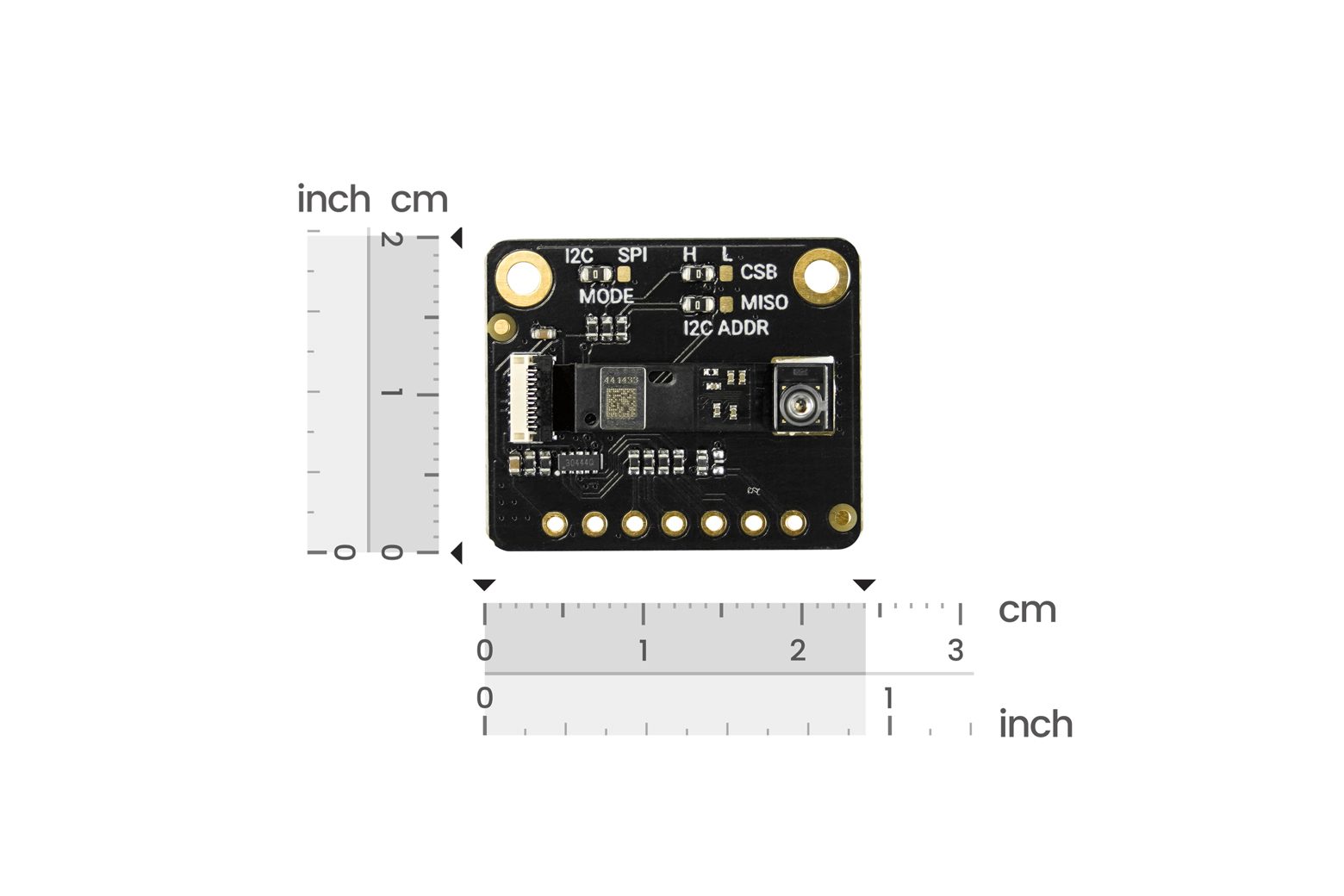

Introduzione Il sensore di qualità dell’aria Fermion: BMV080 PM2.5 rappresenta un’evoluzione significativa nella tecnologia di monitoraggio ambientale, progettato attorno al BMV080 Bosch, l’unità di rilevamento del particolato più piccola al mondo. A differenza delle tradizionali alternative ingombranti, questa scheda breakout ultracompatta utilizza un’innovativa diffusione della luce basata su laser e un principio di misurazione senza ventola per fornire una precisione di livello da laboratorio in un ingombro di soli 24×20 mm. Eliminando la necessità di ventole meccaniche, il modulo di conteggio ottico supera i comuni punti critici del settore come rumore, accumulo di polvere e guasti meccanici, offrendo una durata fino a 10 anni. In grado di misurare simultaneamente le concentrazioni di massa PM1, PM2,5 e PM10 con una precisione di ±10μg/m³, il dispositivo funziona con un consumo di corrente estremamente basso di 6μA in modalità sospensione. Questa combinazione di miniaturizzazione, alta precisione ed efficienza energetica rende il rilevatore di particolato la soluzione ottimale per applicazioni con vincoli di spazio, che vanno dai monitor dell’aria portatili e dai termostati domestici intelligenti ai nodi IoT alimentati a batteria. Principio di funzionamento del sensore BMV080 Architettura rivoluzionaria senza ventola I rilevatori convenzionali di particolato si affidano a ventole integrate per aspirare campioni di aria, un design che porta inevitabilmente all’accumulo di polvere sui componenti ottici, rumore udibile e una durata di vita ridotta di solito 1-2 anni. Il Fermion BMV080 utilizza un metodo di conteggio ottico basato sulla fisica che misura direttamente le particelle che si diffondono liberamente. Questo approccio senza ventola garantisce un funzionamento completamente silenzioso e migliora significativamente l’affidabilità, estendendo la durata operativa a oltre un decennio ed eliminando al tempo stesso il carico di manutenzione associato ai condotti dell’aria meccanici. Compattezza senza pari per l’integrazione IoT Con un volume fisico oltre 450 volte più piccolo rispetto ai dispositivi standard comparabili, questo componente di rilevamento ambientale ridefinisce le possibilità di progettazione integrata. La scheda breakout compatta espone tutti i pin necessari, supportando i protocolli di comunicazione I2C e SPI per un’architettura di sistema flessibile. Nonostante le dimensioni ridotte, viene mantenuta la piena funzionalità nativa del sensore Bosch, garantendo che gli sviluppatori non debbano scendere a compromessi sulle prestazioni per ottenere un fattore di forma ridotto. Monitoraggio multiparametrico di precisione L’affidabilità dei dati è fondamentale nell’analisi della qualità dell’aria. La tecnologia di diffusione laser incorporata in questo modulo di monitoraggio della qualità dell’aria garantisce misurazioni stabili e coerenti in un ampio intervallo di 0-1000μg/m³. Fornisce dati in tempo reale sulle concentrazioni di PM1, PM2,5 e PM10 simultaneamente. Questa funzionalità multiparametrica consente un’analisi completa delle condizioni della qualità dell’aria, dagli ambienti interni quotidiani agli scenari di grave inquinamento, con un’alta risoluzione di 1 μg/m³. Consumo energetico estremamente basso Progettata pensando ai sistemi portatili e alimentati a batteria, l’unità eccelle in termini di efficienza energetica. La gestione avanzata dell’energia del chip principale consente una corrente di sonno fino a 6μA. Questa specifica è fondamentale per le applicazioni di monitoraggio continuo in cui la durata della batteria è un limite primario, come i tracker ambientali indossabili o le stazioni di rilevamento remote alimentate a energia solare. Specifica Parametri di base Tensione operativa: CC 3,3 V Corrente operativa: 70 mA a 3,3 V (modalità di misurazione continua) Corrente di sospensione: 6μA a 3,3 V Metodo di comunicazione: I2C / SPI Interfaccia di comunicazione: 2,54-7P Presa intestazione pin Indirizzo I2C: 0x57 (predefinito) / 0x54 / 0x55 / 0x56 Parametri BMV080 Intervallo di misurazione PM2.5: 0 ~ 1000 μg/m³ PM2.5 Risoluzione di uscita: 1 μg/m³ Precisione di misurazione: ±10 μg/m³ (0 ~ 100 μg/m³), ±10% (101 ~ 1000 μg/m³) Dimensione minima delle particelle rilevabili: 0,5 μm Modalità di misurazione: Misurazione continua e Misurazione periodica Tempo di avvio: 1,2 s Tempo di stabilizzazione: 10 s Condensa: Non consentita sul diodo laser Classe laser: Classe 1, conforme allo standard IEC 60825-1 Dimensioni fisiche Dimensioni: 24×20×4,24 mm Diametro interno foro di montaggio: 2,0 mm Spaziatura tra i fori di montaggio: 19 mm Elenco di spedizione Fermion: BMV080 PM2.5 Sensore di qualità dell’aria ×1 10pin-2.54 Nero Testata pin a fila singola ×1 Documenti Wiki del prodotto Diagramma schematico Dimensioni e diagramma di posizione dei componenti 3D_STP 2D_CAD Scheda tecnica del chip BMV080 Applicazioni Tecnologia indossabile: rilevatori personali della qualità dell’aria fissati su indumenti o zaini. Integrazione Smart Home: aggiornamento di termostati o altoparlanti intelligenti con rilevamento ambientale. Purificazione silenziosa dell’aria: Purificatori d’aria sul comodino o nella biblioteca dove il rumore è inaccettabile. IoT alimentato a batteria: nodi remoti in reti mesh (LoRa/Zigbee) che monitorano l’aria interna/esterna. Sistemi HVAC: sensori montati su condotto per ventilazione controllata su richiesta.
