Fermion: Breakout del sensore di colore RGB TCS3200 – SEN0101

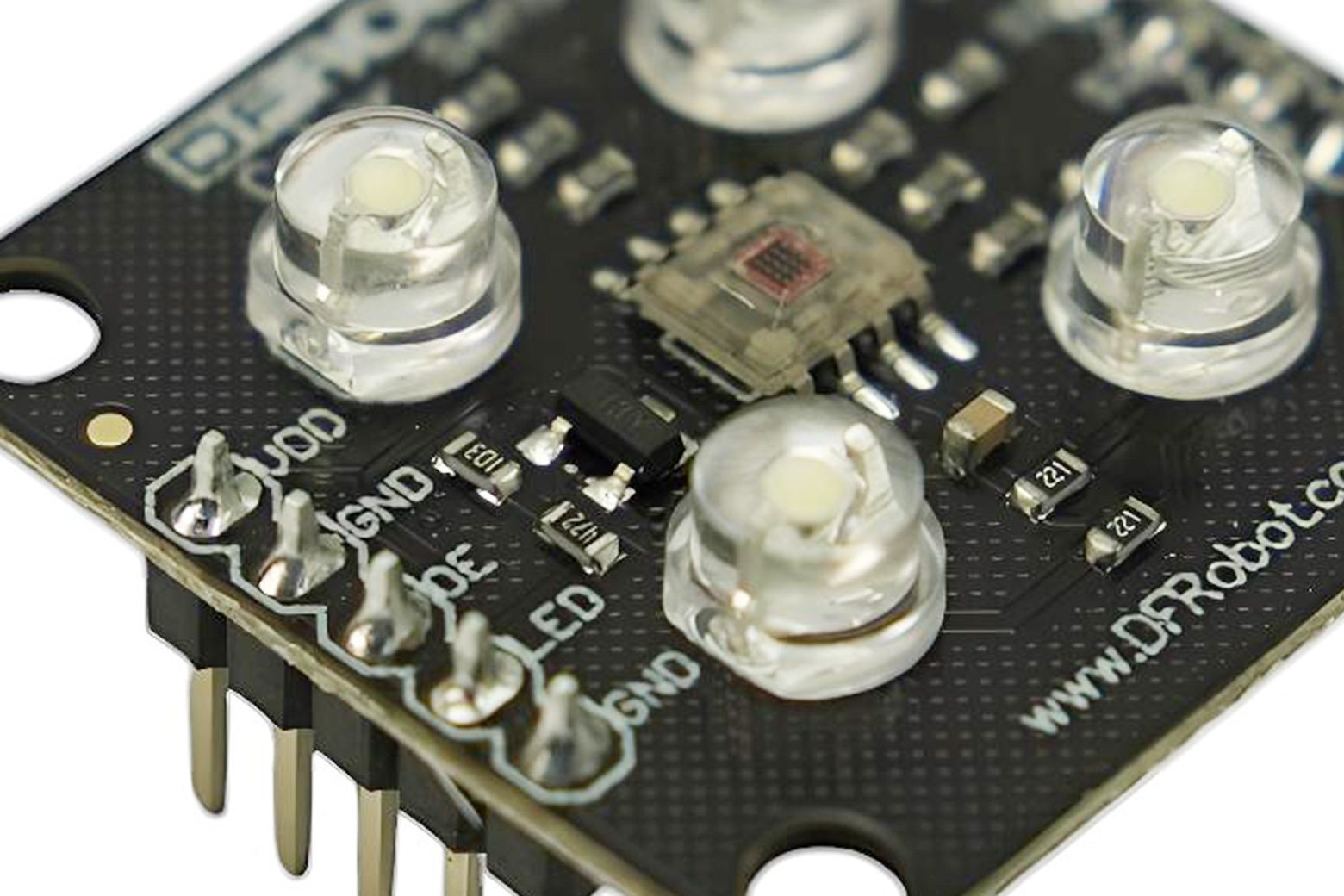

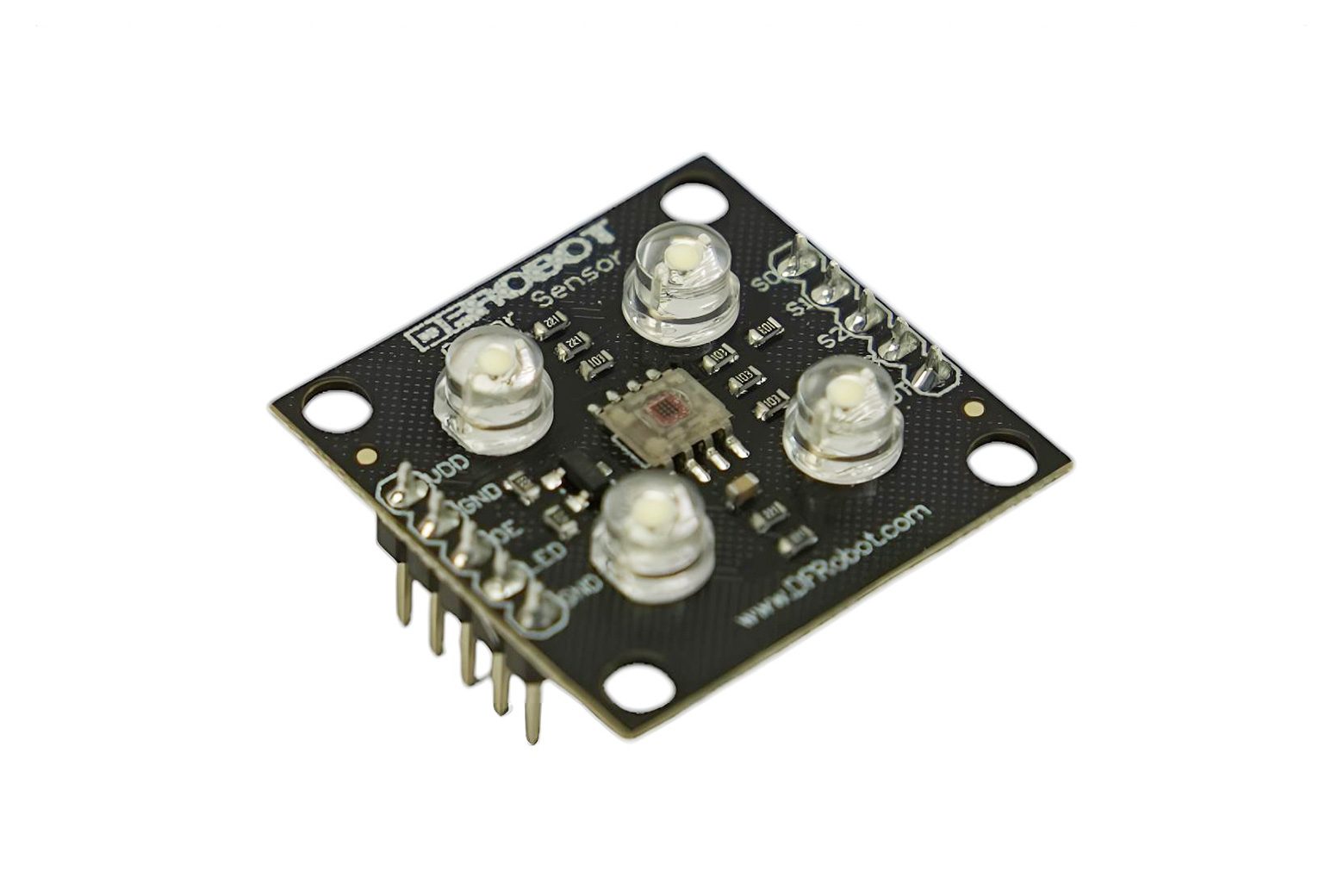

Introduzione Questo è un breakout del sensore di colore RGB Arduino che utilizza il chip sensore RGB TAOS TCS3200 e 4 LED bianchi. Il sensore di colore Arduino TCS3200 è in grado di rilevare e misurare una gamma quasi illimitata di colori visibili. Le applicazioni includono la lettura delle strisce reattive, l’ordinamento per colore, il rilevamento e la calibrazione della luce ambientale e la corrispondenza dei colori, solo per citarne alcune. Il TCS3200 dispone di una serie di fotorilevatori, ciascuno con un filtro rosso, verde o blu oppure senza filtro (trasparente). I filtri di ciascun colore sono distribuiti uniformemente nell’array per eliminare le distorsioni di posizione tra i colori. All’interno del dispositivo è presente un oscillatore che produce un’uscita ad onda quadra la cui frequenza è proporzionale all’intensità del colore scelto. Suggerimenti degli esperti per l’ottimizzazione degli interrupt dell’MCU: la frequenza di uscita su scala reale programmabile (controllata tramite pin S0 e S1) è fondamentale per la gestione dei carichi di lavoro del microcontroller. Riducendo la frequenza di uscita (ad esempio al 20% o al 2%) si previene il sovraccarico dell’interruzione del timer sui processori più lenti mantenendo la precisione della misurazione. Integrazione IoT efficiente dal punto di vista energetico: per i dispositivi edge alimentati a batteria, la funzionalità di spegnimento integrata dovrebbe essere utilizzata attivamente nel firmware. La disattivazione del sensore tra le letture riduce significativamente l’assorbimento di corrente nell’intervallo logico compreso tra 2,7 V e 5,5 V. Calibrazione dell’algoritmo: per ottenere la massima fedeltà del colore, gli algoritmi dovrebbero essere programmati per leggere il canale del filtro “Clear” oltre ai canali RGB. Questi dati fungono da punto di riferimento stabile per la sottrazione della luce ambientale e il bilanciamento preciso del colore. Specifiche Alimentazione: da 2,7 V a 5,5 V Interfaccia: Uscita TTL digitale Meccanismo: Conversione ad alta risoluzione dell’intensità luminosa in frequenza programmabile Configurazione: Colore programmabile e frequenza di uscita su scala reale Caratteristiche aggiuntive: Funzione di spegnimento integrata Dimensioni: 28,4 x 28,4 mm (1,12 x 1,12 pollici) Documenti Wiki (TCS3200 GBB Sensore di colore per Arduino) Scheda tecnica Taos TCS3200 Schema Arduino Codice campione Lista di spedizione Sensore di colore RGB TCS3200 per applicazioni Arduino ×1 Ordinamento industriale automatizzato: integrazione con bracci robotici meccanici e sistemi di nastri trasportatori per classificare, separare e instradare accuratamente i componenti in base a profili di colore precisi. Diagnostica medica e chimica: facilita lo sviluppo di lettori di strisce reattive a basso costo che richiedono analisi colorimetriche ad alta risoluzione per un’interpretazione accurata dei risultati. Robotica STEM avanzata: fornisce ai rover didattici e ai kit robotici la percezione ambientale necessaria per compiti complessi come il seguire autonomamente le linee colorate o il recupero di oggetti specifici. Calibrazione della luce ambientale: consente ai sistemi di visualizzazione intelligenti di regolare dinamicamente la retroilluminazione dello schermo e la temperatura del colore in base all’intensità della luce ambientale circostante.
