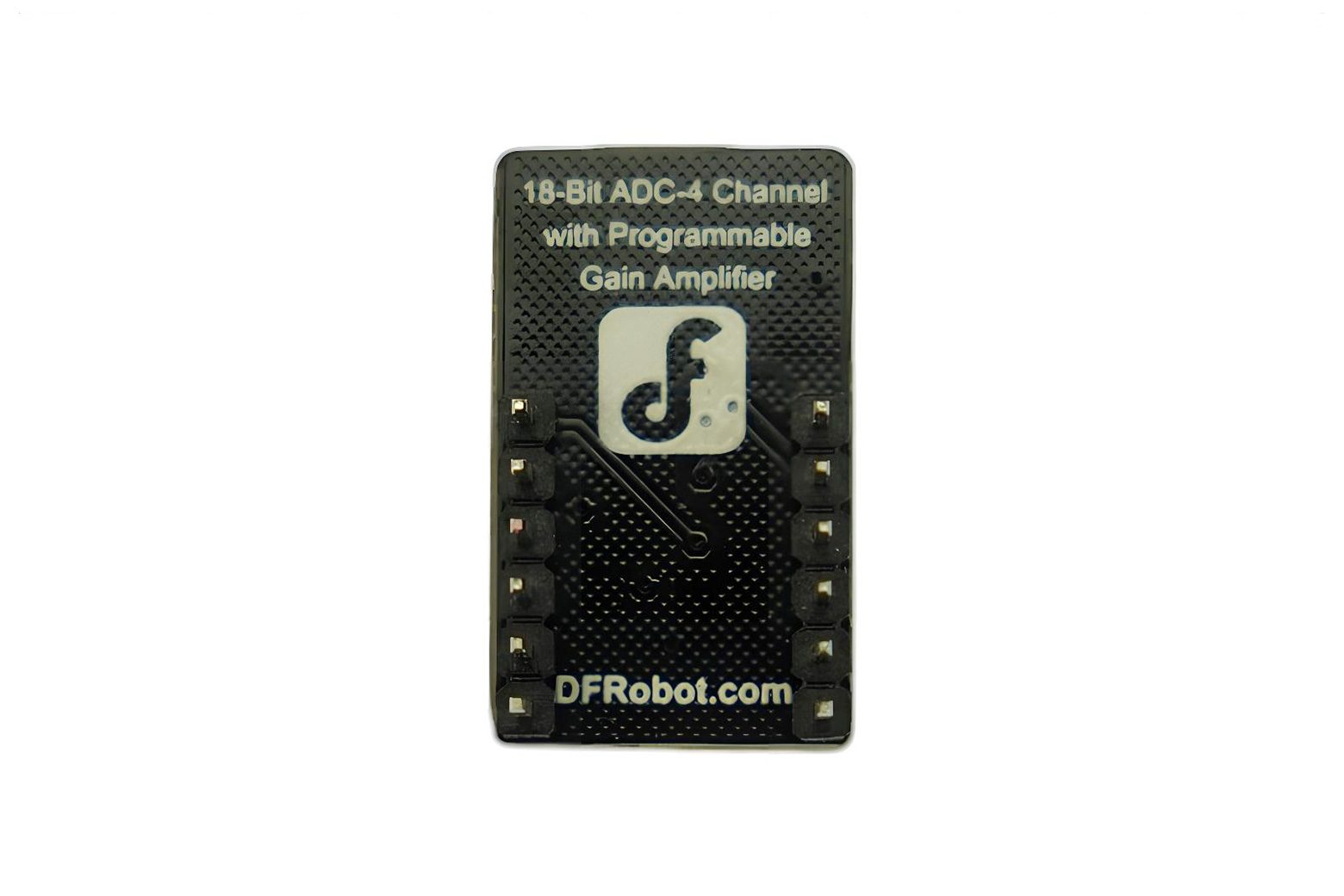

Fermion: canale ADC – DFR0316

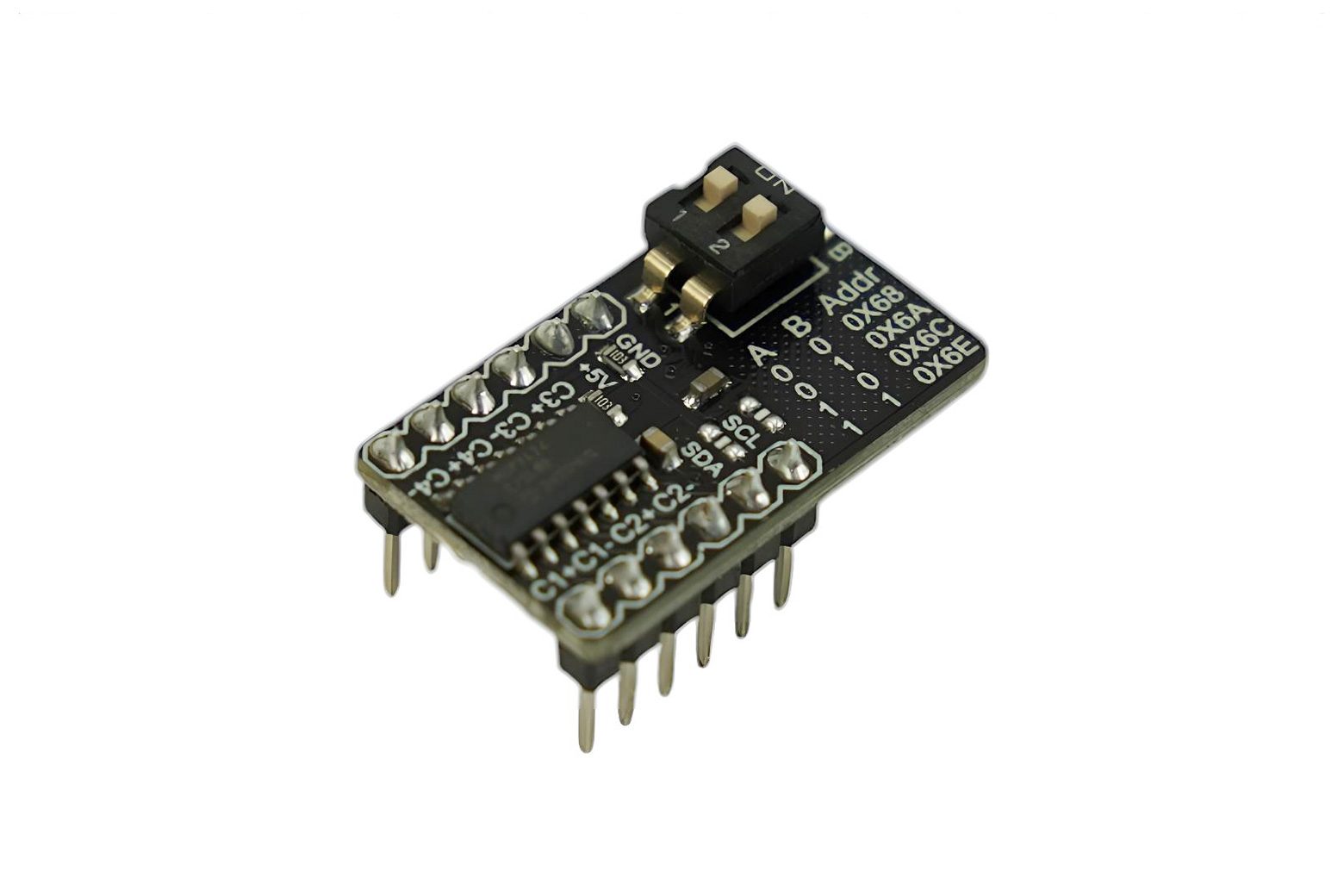

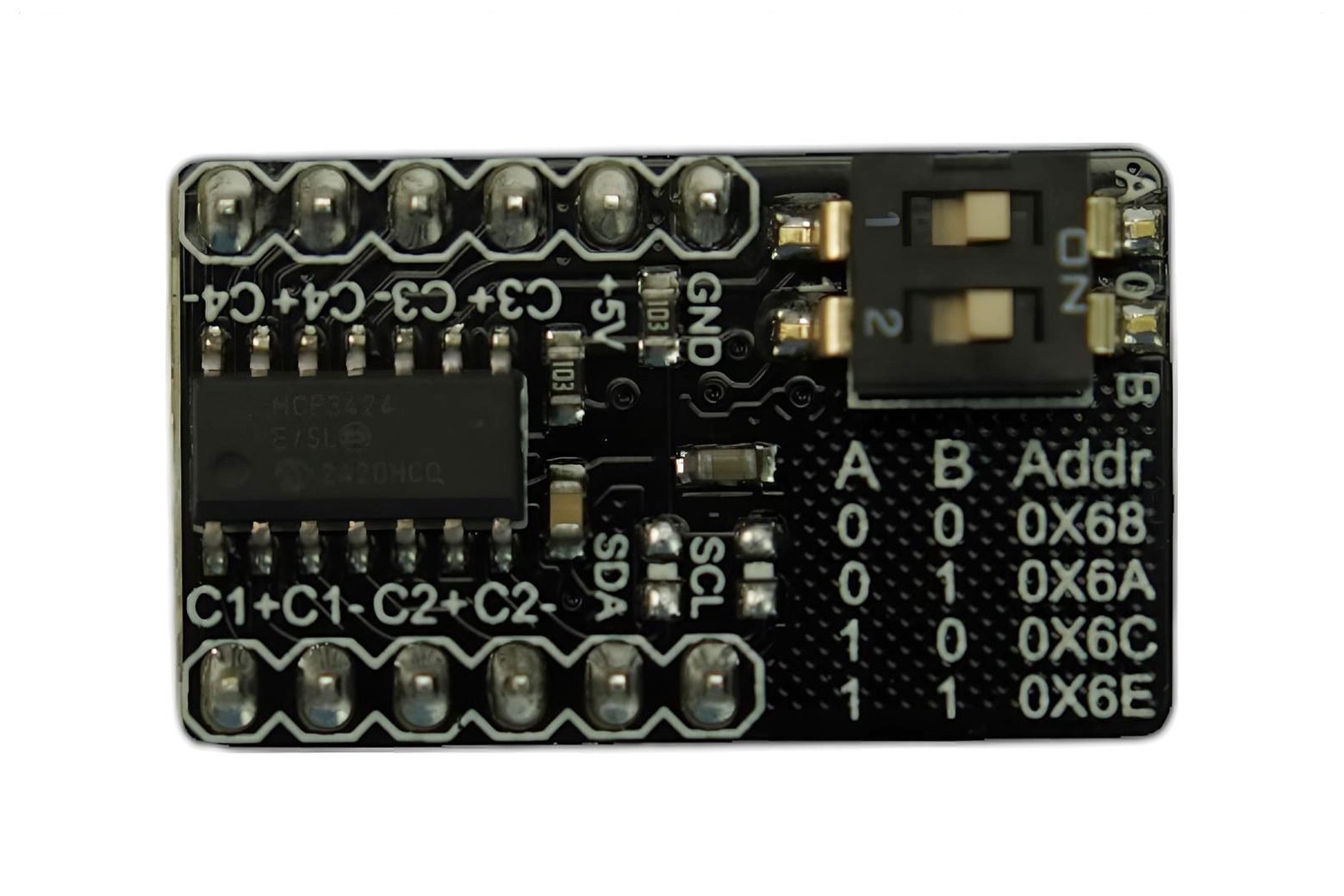

Introduzione Il modulo integra il chip convertitore A/D MCP3432. Il modulo può fornire una funzione di ingresso analogico per Raspberry Pi e fornire un ingresso analogico ad alta precisione per Arduino. MCP3424 è uno dei convertitori analogico-digitali (ΔΣ A/D) delta-sigma a 18 bit a basso rumore e ad alta precisione della serie MCP342X. La sua caratteristica è: Autocalibrazione dell’offset interno e del guadagno per ogni conversione. L’utente può selezionare il guadagno PGA prima che avvenga la conversione da analogico a digitale. Ciò consente al dispositivo di convertire un segnale di ingresso molto debole con un’alta risoluzione. Il dispositivo ha due modalità di conversione: (a) Modalità One-Shot: il dispositivo esegue una singola conversione ed entra automaticamente in modalità standby a bassa corrente finché non riceve un altro comando di conversione. (b)Modalità continua: la conversione avviene in modo continuo alla velocità di conversione impostata. Applicazioni Rilevamento della temperatura con RTD, termistore e rilevamento a ponte termocoppia per bilance di pressione, deformazione e forza Indicatori di livello batteria Specifiche Tensione di funzionamento: 2,7 – 5,5 V Corrente di standby: 300 nA （5 V） Temperatura di funzionamento: -40 °C ~ +125 °C Riferimento di tensione di bordo: 2,048 V ± 0,05%, deriva 15 PPM /°C Amplificatore di guadagno programmabile integrato (PGA): x1,x2,x4,x8 Intervallo fondo scala ingresso differenziale: -2,048 V / PGA ~ 2,048 V / PGA (ad esempio, PGA=4, l’intervallo è -0,512 ~ 0,512 V) Risoluzione programmabile: 12, 14, 16, 18 bit Velocità dati programmabile: 240, 60, 15, 3,75 Errore guadagno SPS: 0,05% (PGA = 1, 18 bit) Errore offset: 15 uV (PGA = 1, 18 bit) Interfaccia di ingresso: 4 canali differenziali, intestazione PIN con spaziatura di 2,54 mm Interfaccia di uscita: I2C, intestazione PIN con spaziatura di 2,54 mm Dimensioni: 27×16 mm (1,06×0,63″) Canale ADC-4 a 18 bit MCP3424 con amplificatore a guadagno programmabile x1 Documenti Wiki (canale ADC-4 a 18 bit MCP3424 con amplificatore a guadagno programmabile) Libreria Arduino Schema tecnico della libreria Raspberry Pi
