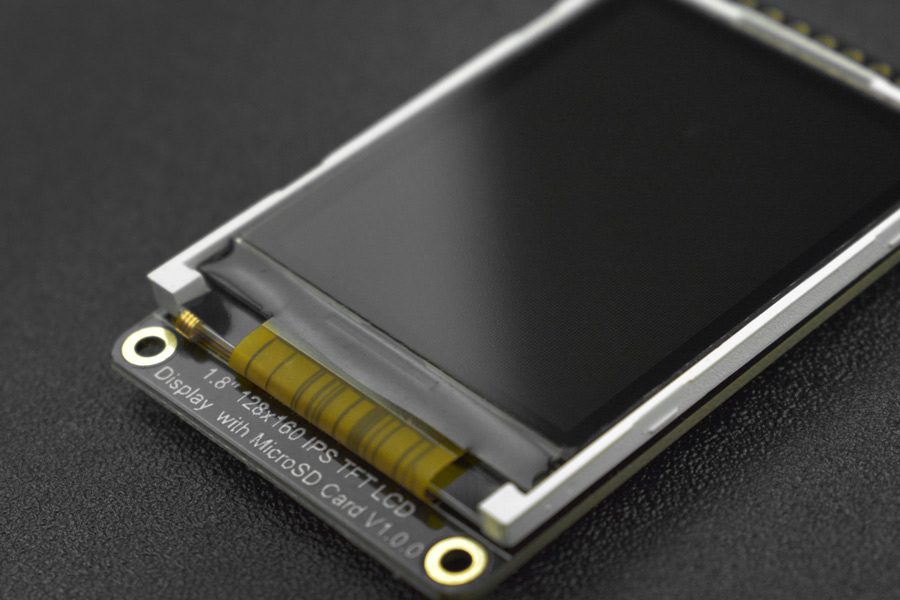

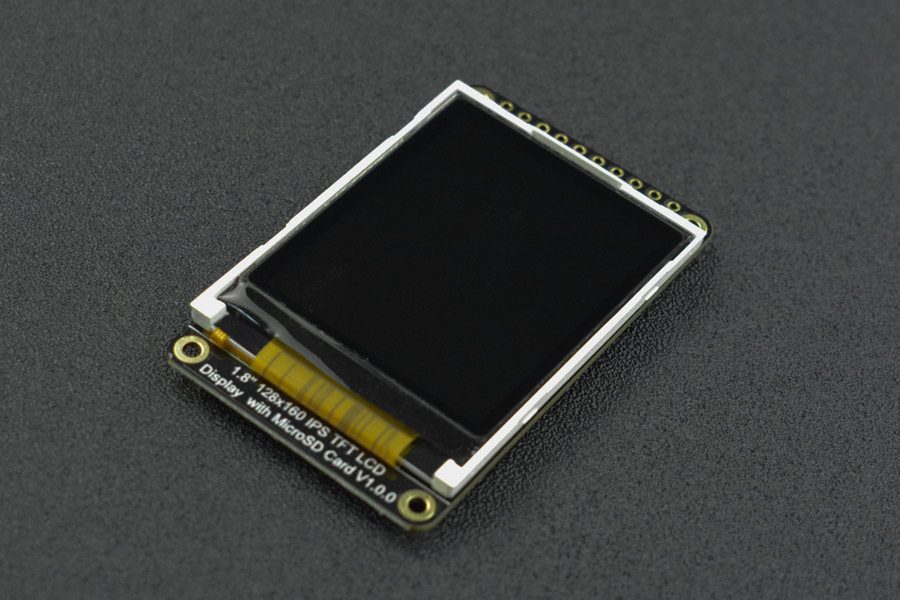

Fermion: display LCD TFT IPS da 1,8″ 128×160 con – DFR0928

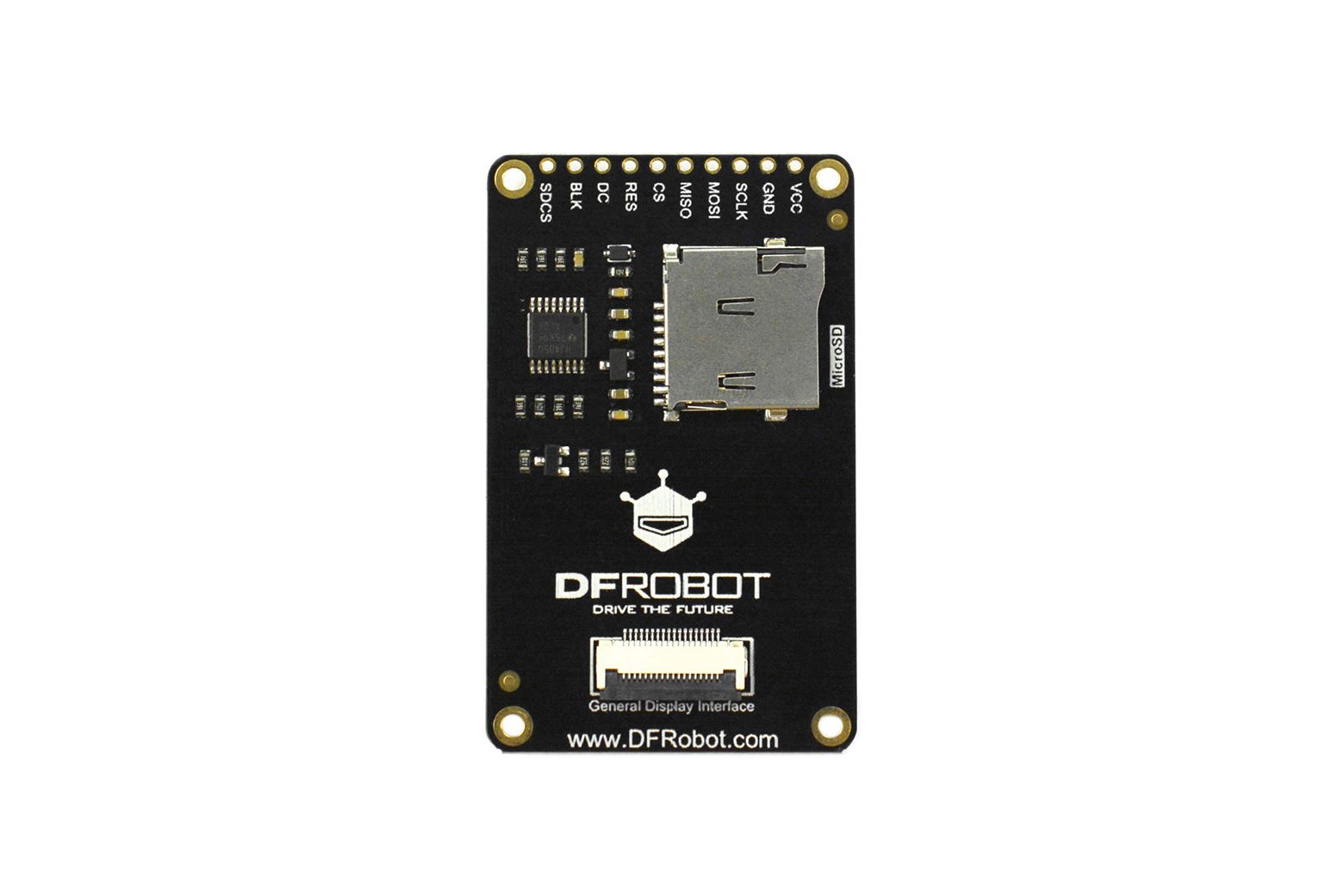

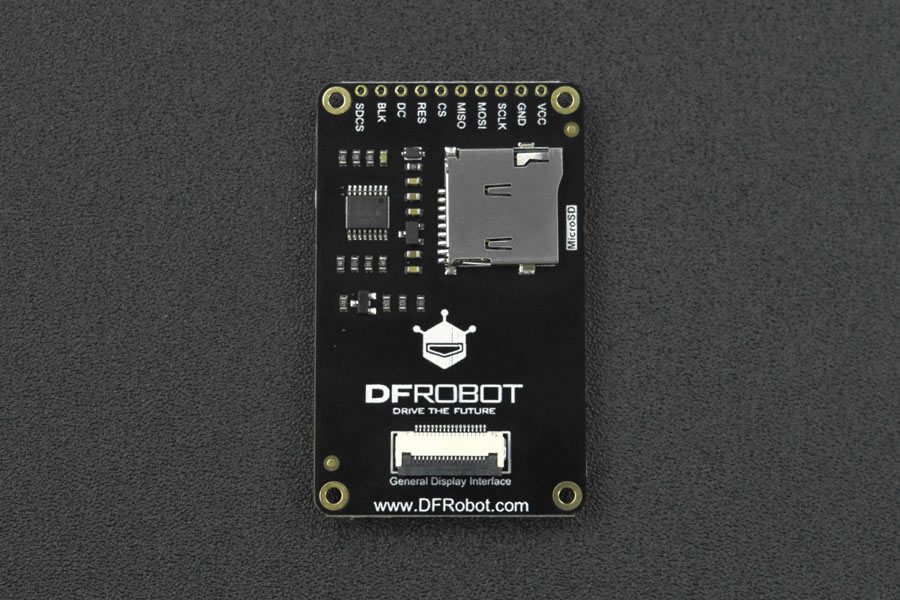

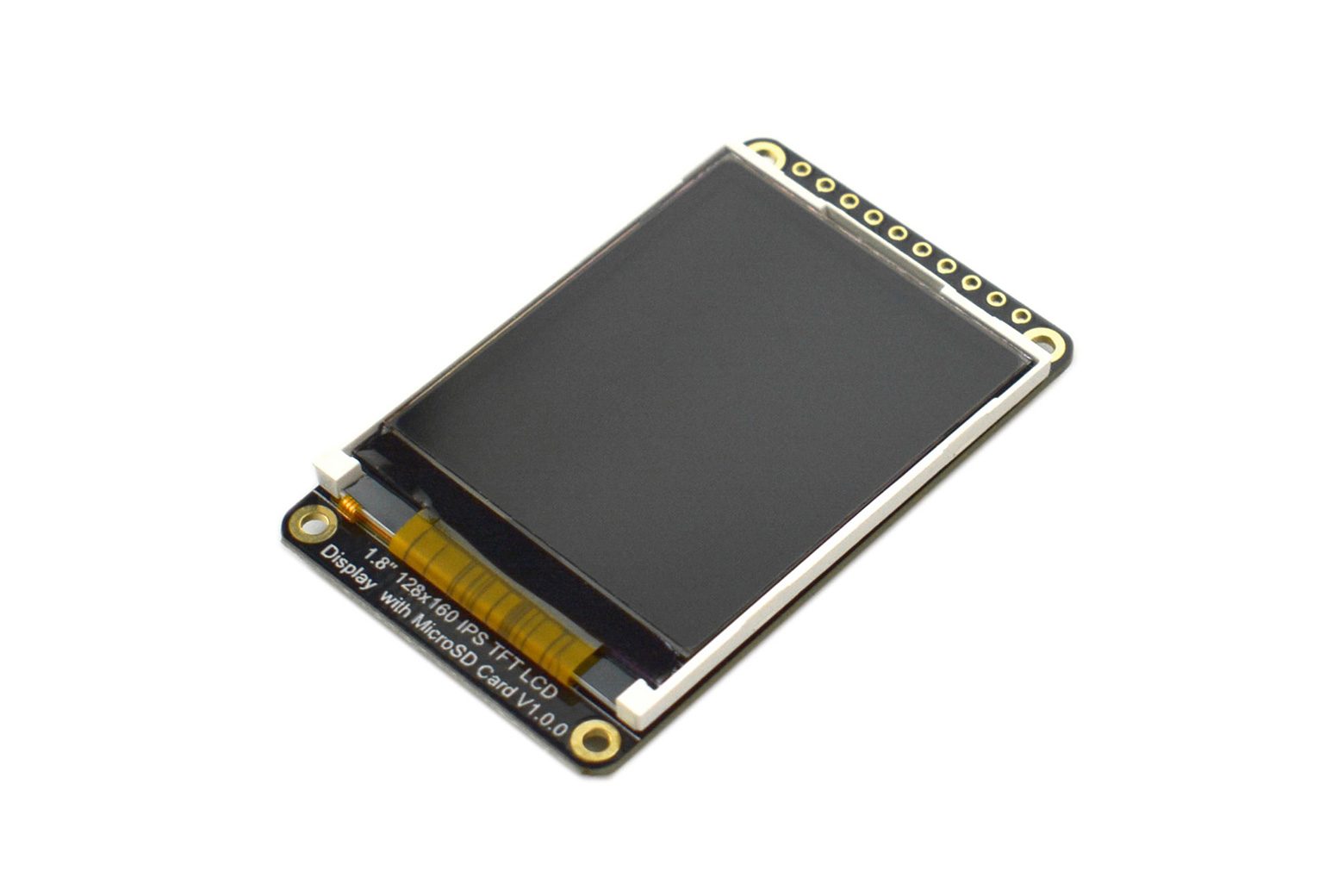

Introduzione Questo display TFT da 1,8″ ST7735S presenta una risoluzione di 128×160 e comunicazione SPI (4 fili). Integrato con uno slot per scheda SD, consente di leggere facilmente bitmap a colori dalla scheda SD. Il modulo fornisce agli utenti due metodi di cablaggio: cablaggio con intestazione pin e GDI (interfaccia display generale). È possibile collegare direttamente il display a un controller principale FireBeetle utilizzando un cavo FPC. Plug and play, facile da collegare. Inoltre, il display supporta una bassa frequenza di aggiornamento. e offre un buon effetto di visualizzazione e una forte versatilità. Può essere utilizzato in applicazioni come monitoraggio e allarme del sensore, monitoraggio della temperatura Arduino, controller della ventola, ecc. Caratteristiche del diagramma di connessione Risoluzione 128×160 Comunicazione SPI (4 fili) Integrato con uno slot per scheda SD Specifiche Voltaggio operativo: 3,3 V – 5 V TFT Angolo di visione: 120 gradi Pixel: 128 colonne x 160 righe Comunicazione: Modalità interfaccia SPI: GDI, intestazione pin Chip driver: ST7735S Schermo intero. Consumo energetico: 0,11 W Slot MicroSD x 1 Temperatura operativa: -10℃ – +60℃ Area display: 26 mm x 35 mm/1,02×1,38″ Dimensioni modulo: 34 mm x 55 mm/1,34×2,17″ Passo fori di montaggio: 29 mm/1,14″, 50 mm/1,97″ Dimensioni fori di montaggio: 2 mm/0,08″ Elenco di spedizione Fermion: Display LCD TFT IPS da 1,8″ 128×160 con slot per scheda MicroSD (Breakout) x1 Cavo display GDI x1 Connettore pin 10P x1 Documenti Prodotto wiki Schemi Scheda dati chip File 3D File 2D Applicazioni Monitoraggio sensore e allarme Monitor temperatura Arduino Controller ventola
