Fermion: display OLED I2C monocromatico da 0,91″ – DFR0647

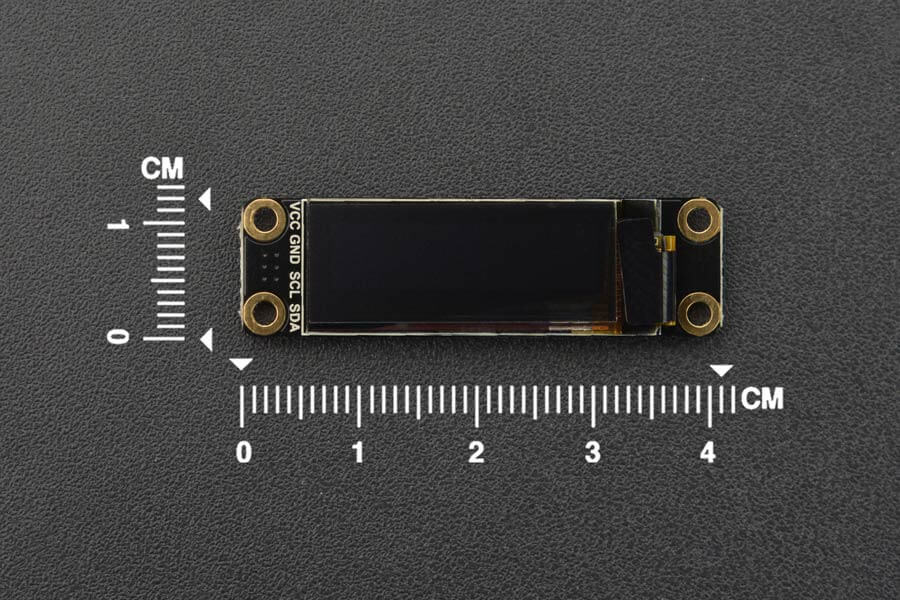

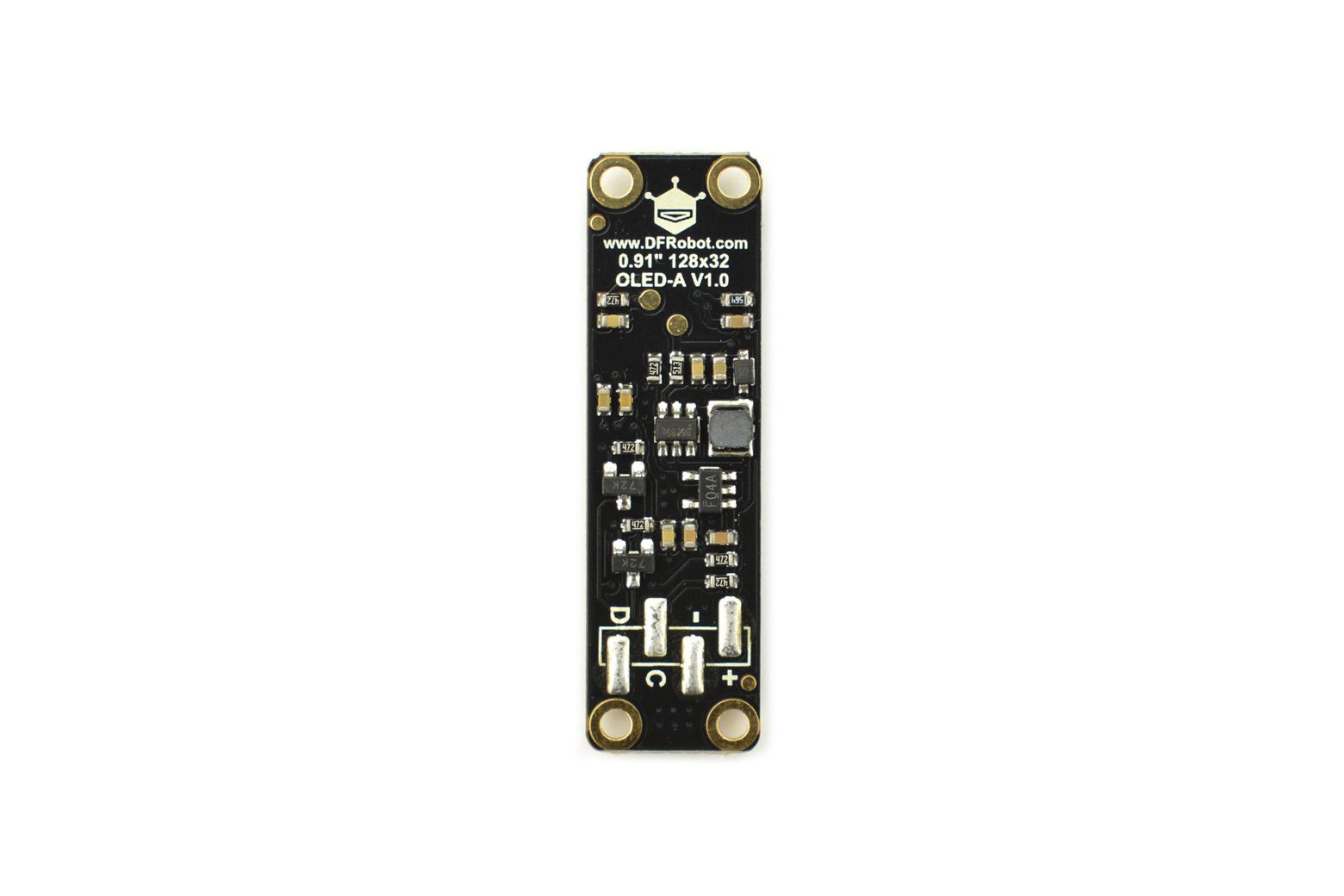

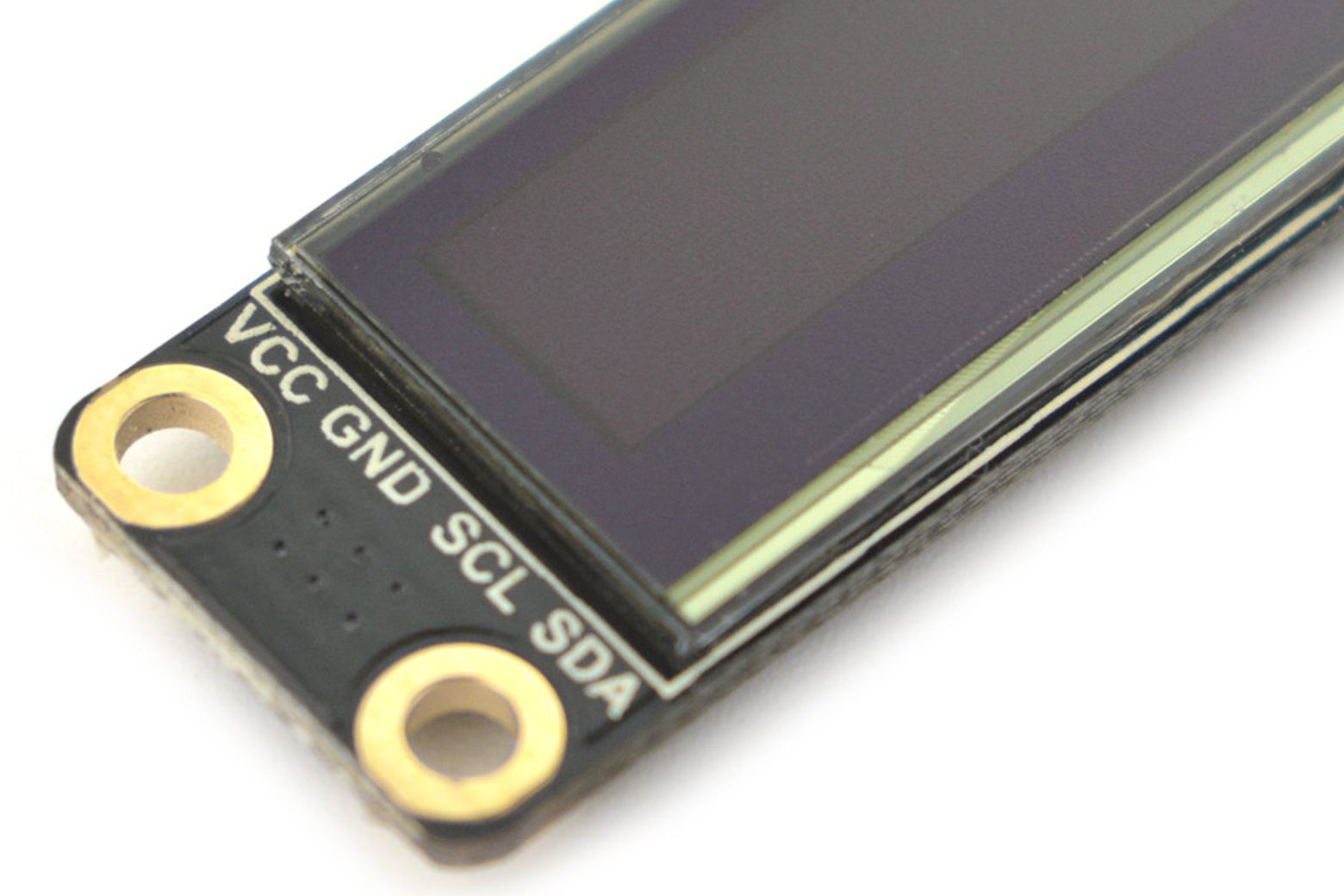

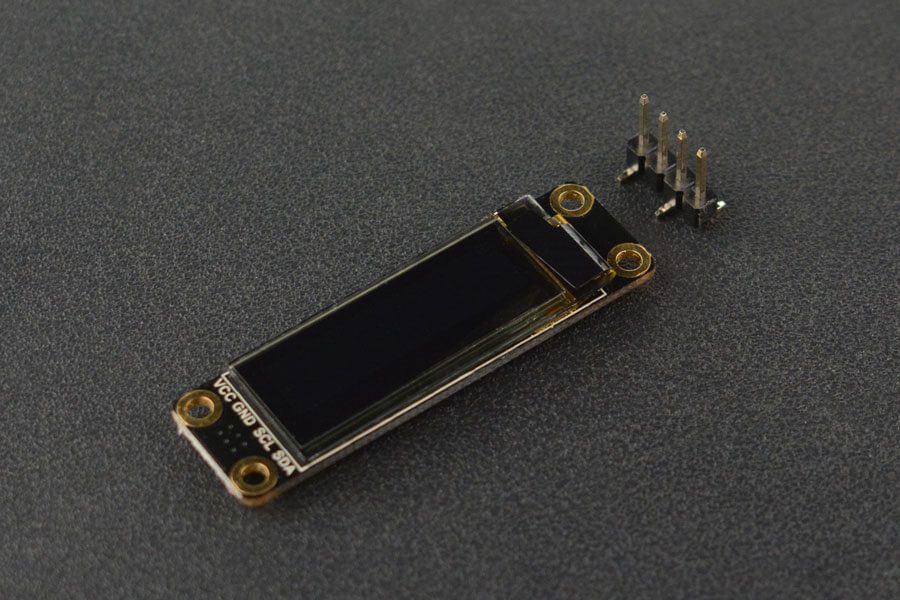

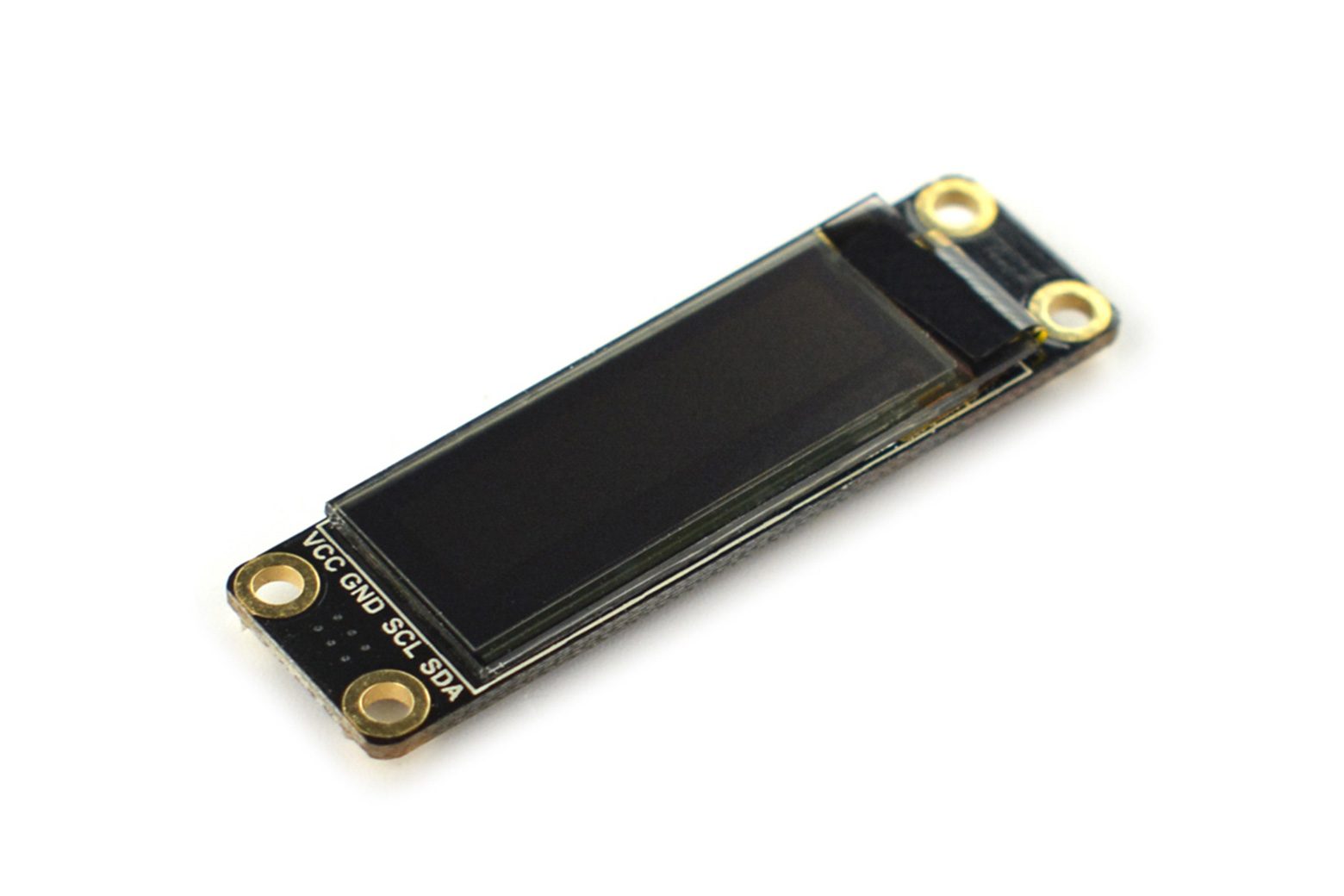

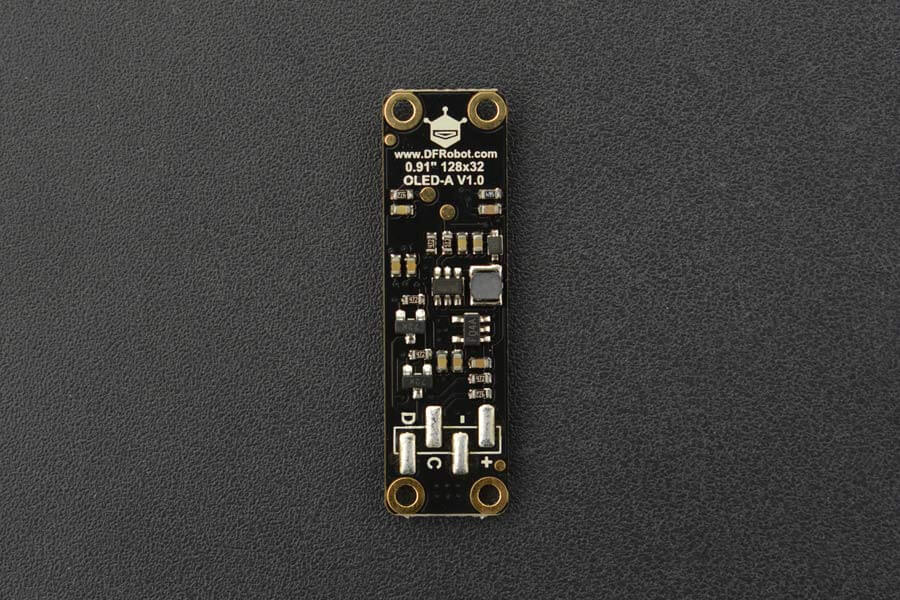

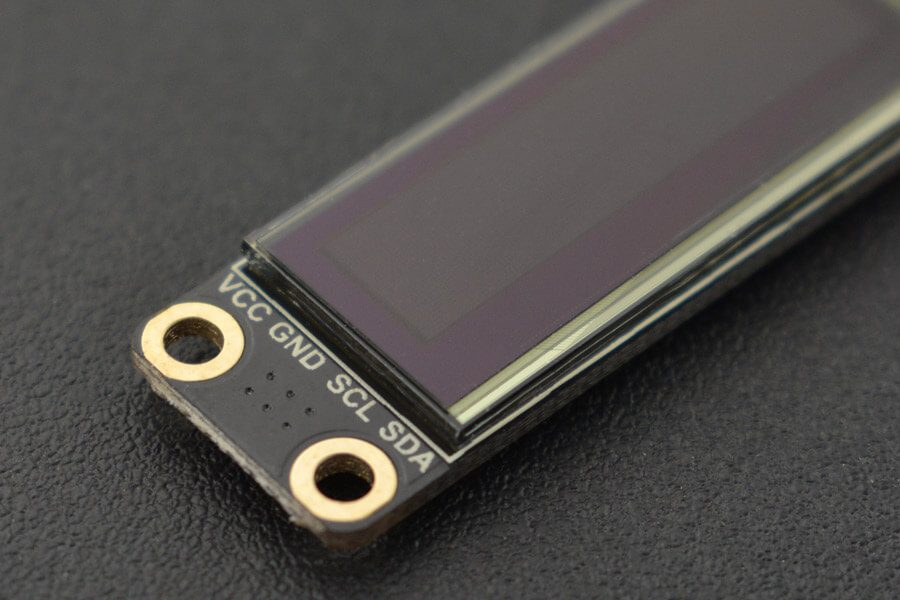

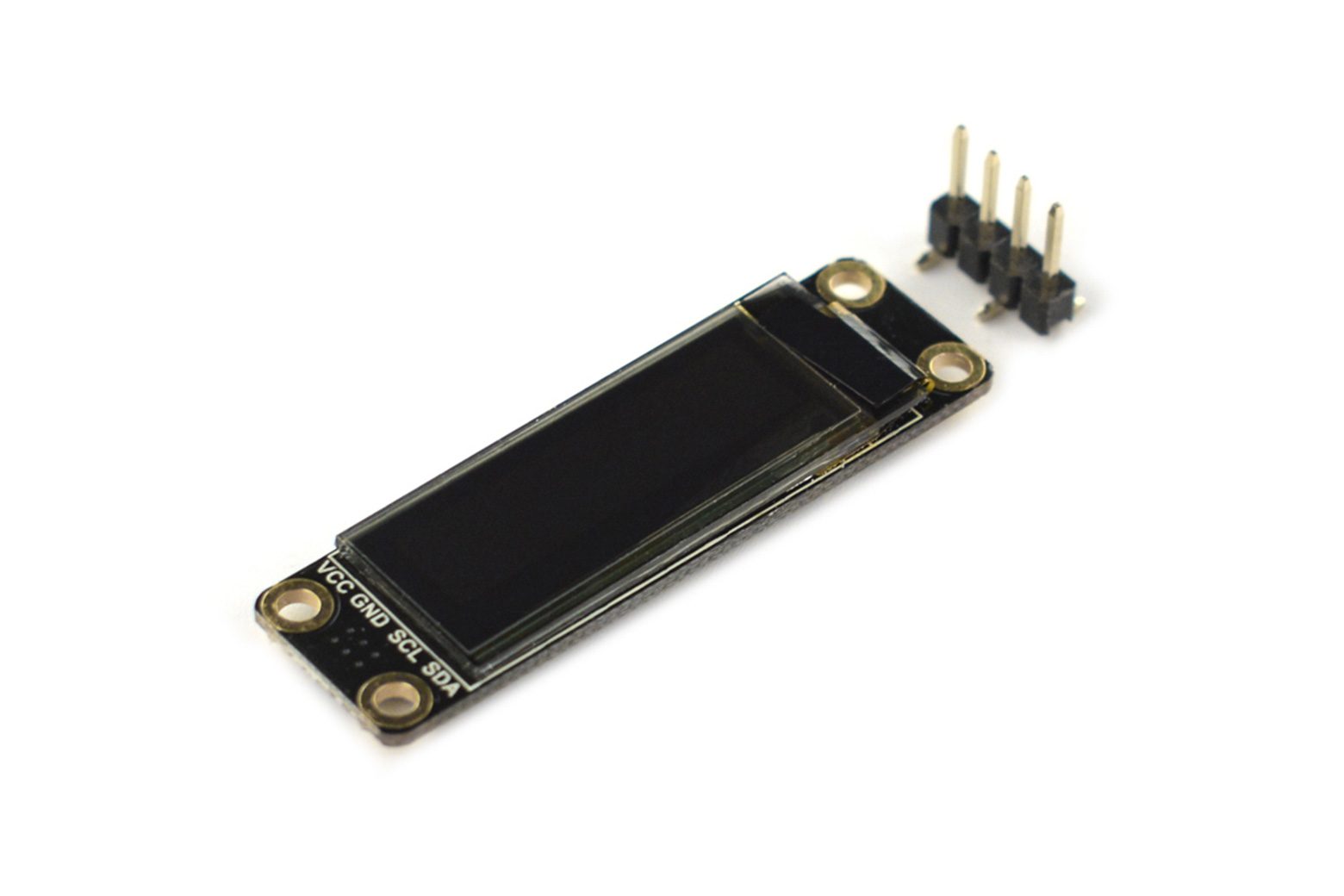

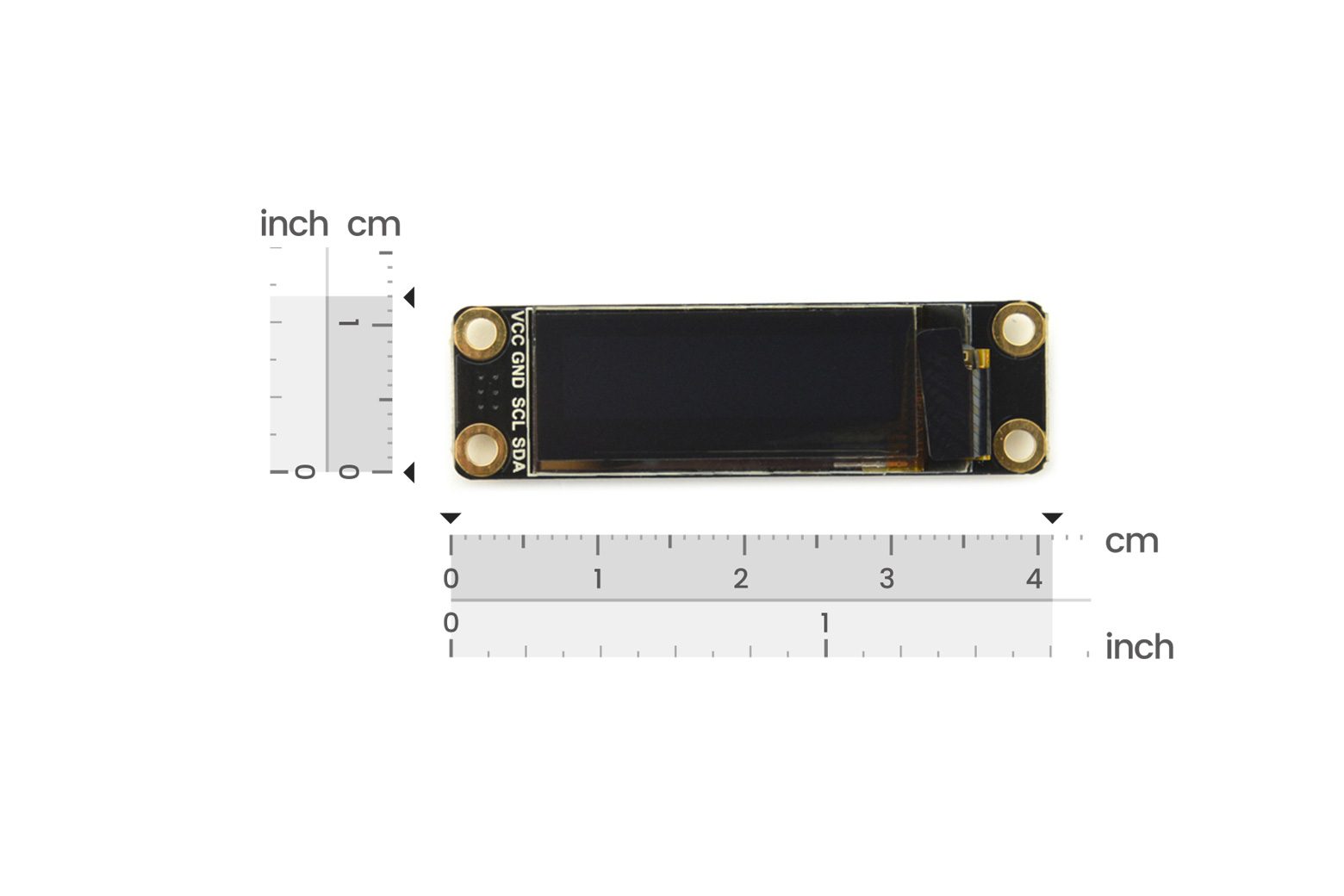

Introduzione Questo modulo display OLED utilizza il chip dell’unità SSD1306, ha 128×32 pixel bianchi autoilluminanti e adotta il design del pad di montaggio del chip posteriore. Di piccole dimensioni, la lunghezza è di 41 mm e la larghezza è di soli 12 mm. Grazie alle sue dimensioni ridotte, al cablaggio semplice e al basso consumo energetico, può essere applicato a molte applicazioni di visualizzazione, come dispositivi di visualizzazione indossabili, mini console di gioco di piccole dimensioni, widget desktop, ecc. Il modulo display adotta un display OLED a basso consumo e ad alto contrasto. L’illuminazione a schermo intero consuma circa 25 mA (3,3 V) 25 mA (5 V) e il consumo energetico a schermo intero spento: ca. 2 mA (3,3 V) 2 mA (5 V). È compatibile con controller come Arduino UNO, Leonardo, ESP32/ESP8266, FireBettle-M0 e così via. Elaborazione interna del ripristino dell’accensione, metodi di comunicazione I2C e pad di montaggio del chip, in modo che la linea di saldatura sia più comoda e semplice. Il modulo ha un design PCB ultrasottile che è più flessibile per adattarsi a più applicazioni. Nota: disattivare i pixel quando non si utilizza il display per evitare che alcuni pixel vengano utilizzati troppo a lungo per scurirli, causando problemi di uniformità della luminosità. Caratteristiche Base per montaggio chip Display OLED autoilluminante Pixel controllabili e basso consumo energetico Supporta ripristino all’accensione Applicazioni Termometro Display meteorologico da tavolo Pesatrice da cucina Rilevatore della qualità dell’aria Mini Console per videogiochi Display indossabile Specifiche Voltaggio operativo: da 3,3 V a 5 V Colore: Pixel bianchi Numero di pixel: 128 colonne x 32 righe Interfaccia: I2C Chip unità: SSD1306 Luminosità: 180 (tip.) cd/m2 Potenza di illuminazione a schermo intero: ca. 25 mA (3,3 V) 25 mA (5 V) Consumo energetico a schermo intero spento: ca. 2 mA (3,3 V) 2 mA (5 V) Temperatura di funzionamento: da -30°C a 70°C Area di visualizzazione: 22,38 x 5,58 mm / 0,88”x 0,22” Diametro foro di montaggio: 2 mm Dimensioni: 41×12 mm / 1,61”x 0,47” Peso: 2,2 g Lista di spedizione Monocromatico 0.91”128×32 Display OLED I2C con chip pad x1 Pin di montaggio chip da 2,54 (1 pin verso il basso) -4P x1 Documenti Wiki del prodotto Progetti Progetto 1: Realizzare un orologio ad anello OLED Arduino L’hardware necessario per realizzare questo progetto: Display OLED I2C da 0,91″128×32 x1 DS3231M MEMS RTC preciso x1 Beetle x1 Caricabatterie al litio da 3,7 V x1 1000 mAh Batteria al litio da 3,7 V x1 Ago x1 Un pezzo di nastro elastico intrecciato
