Fermion: display OLED I2C/SPI monocromatico da – DFR0650

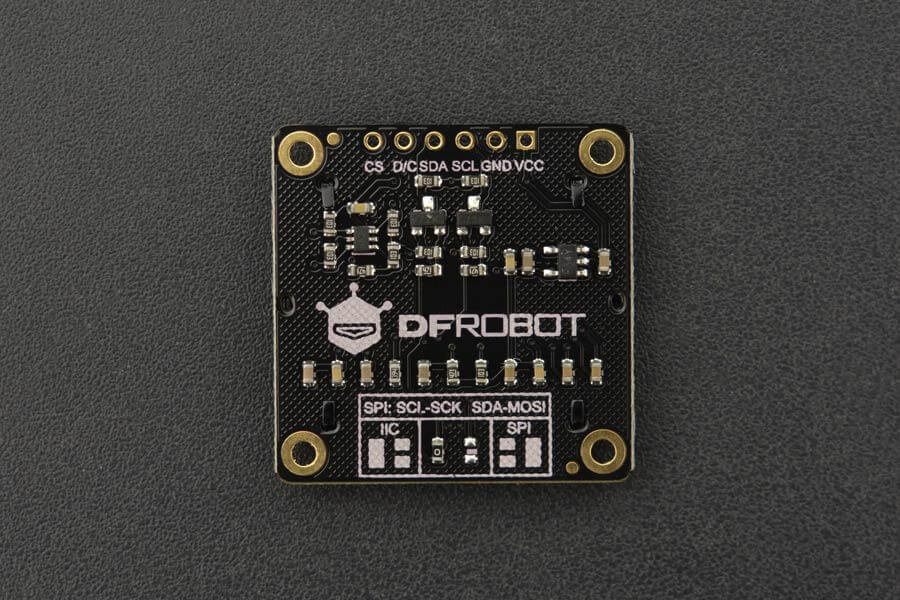

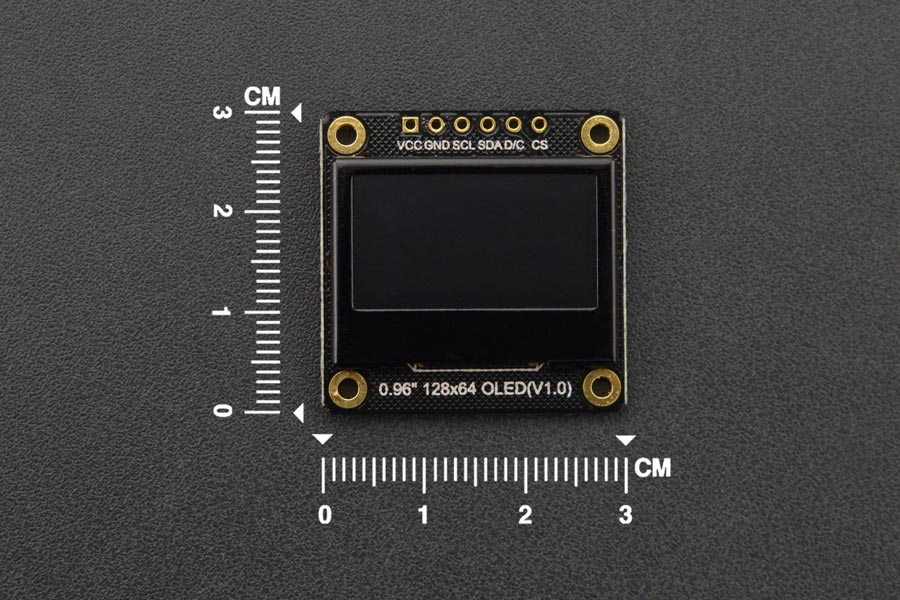

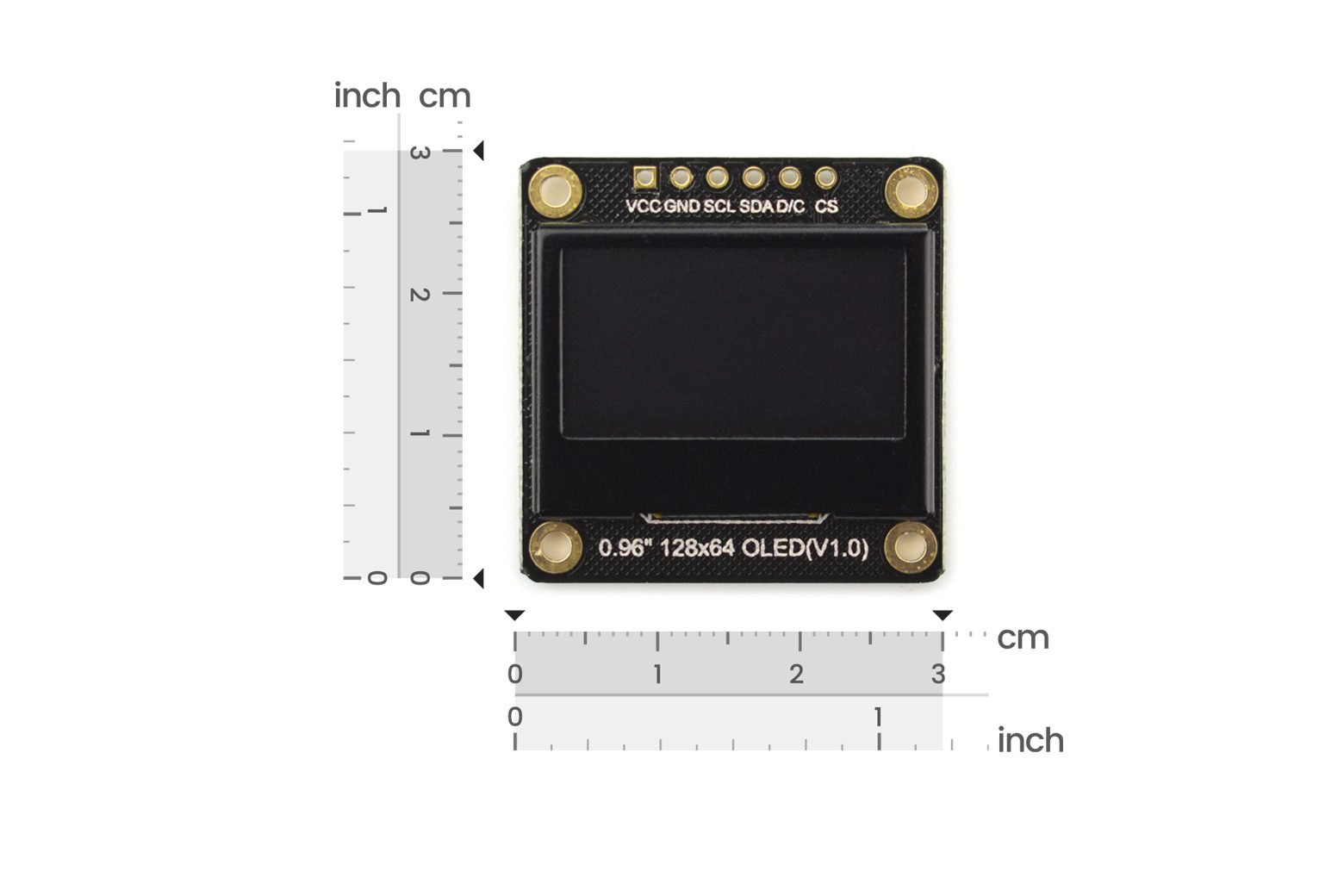

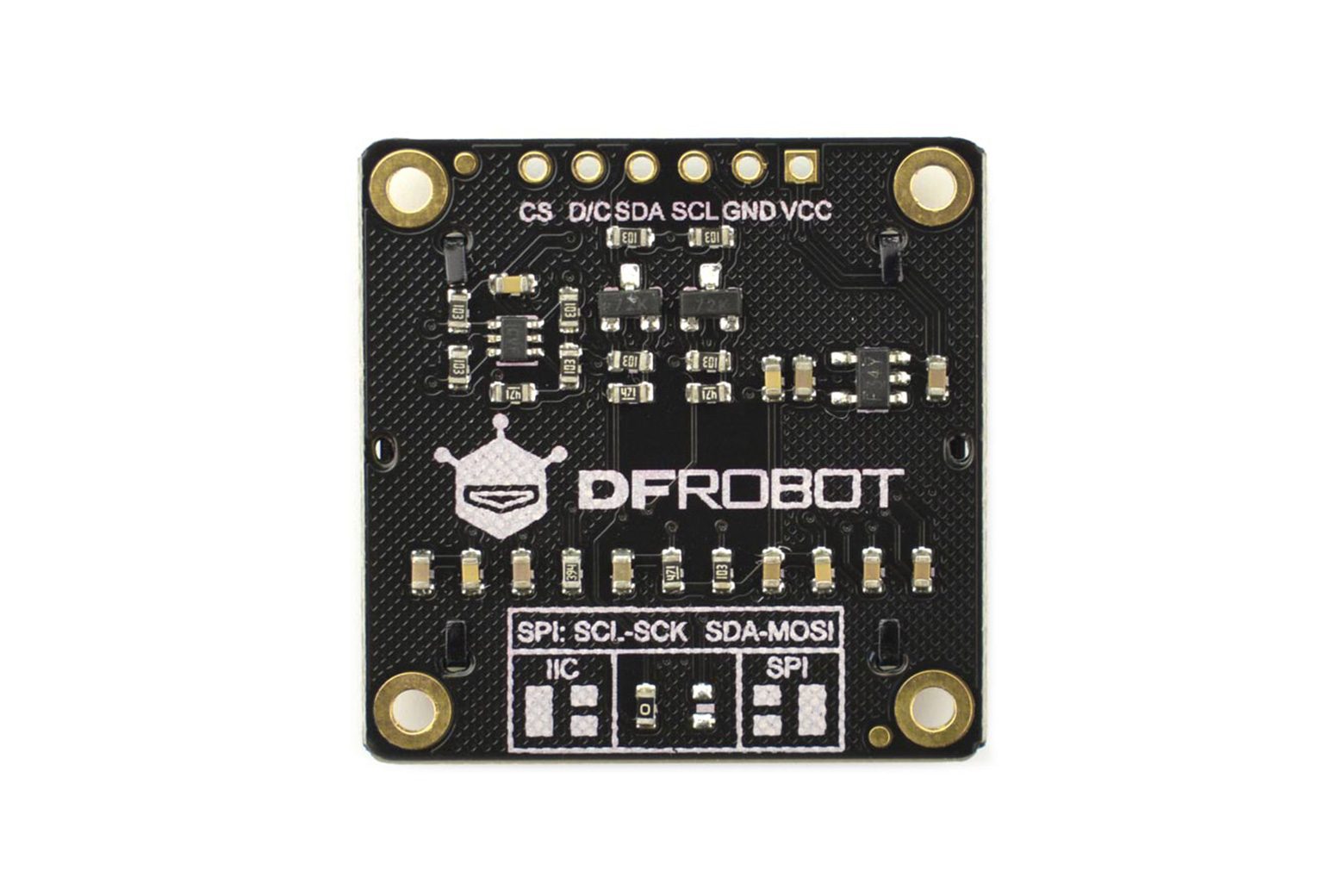

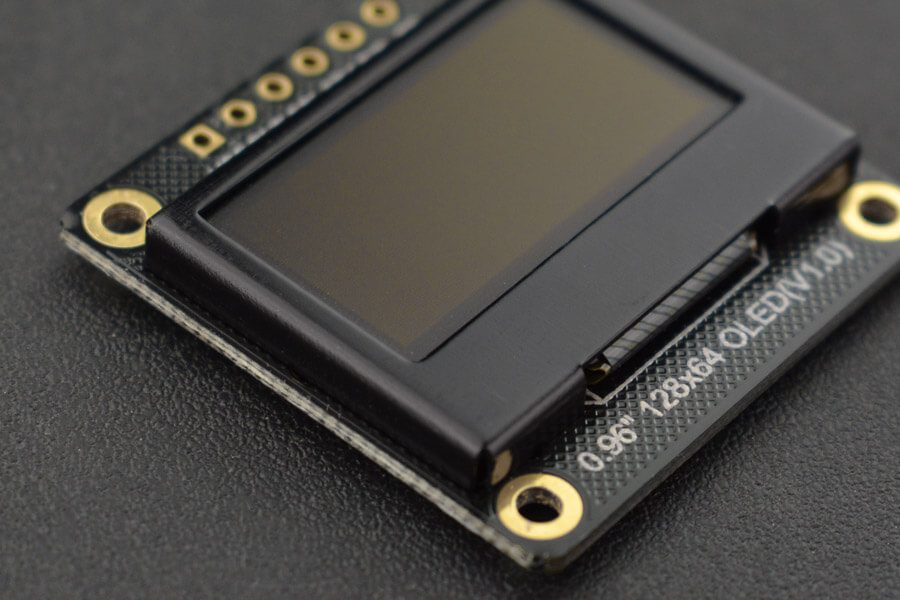

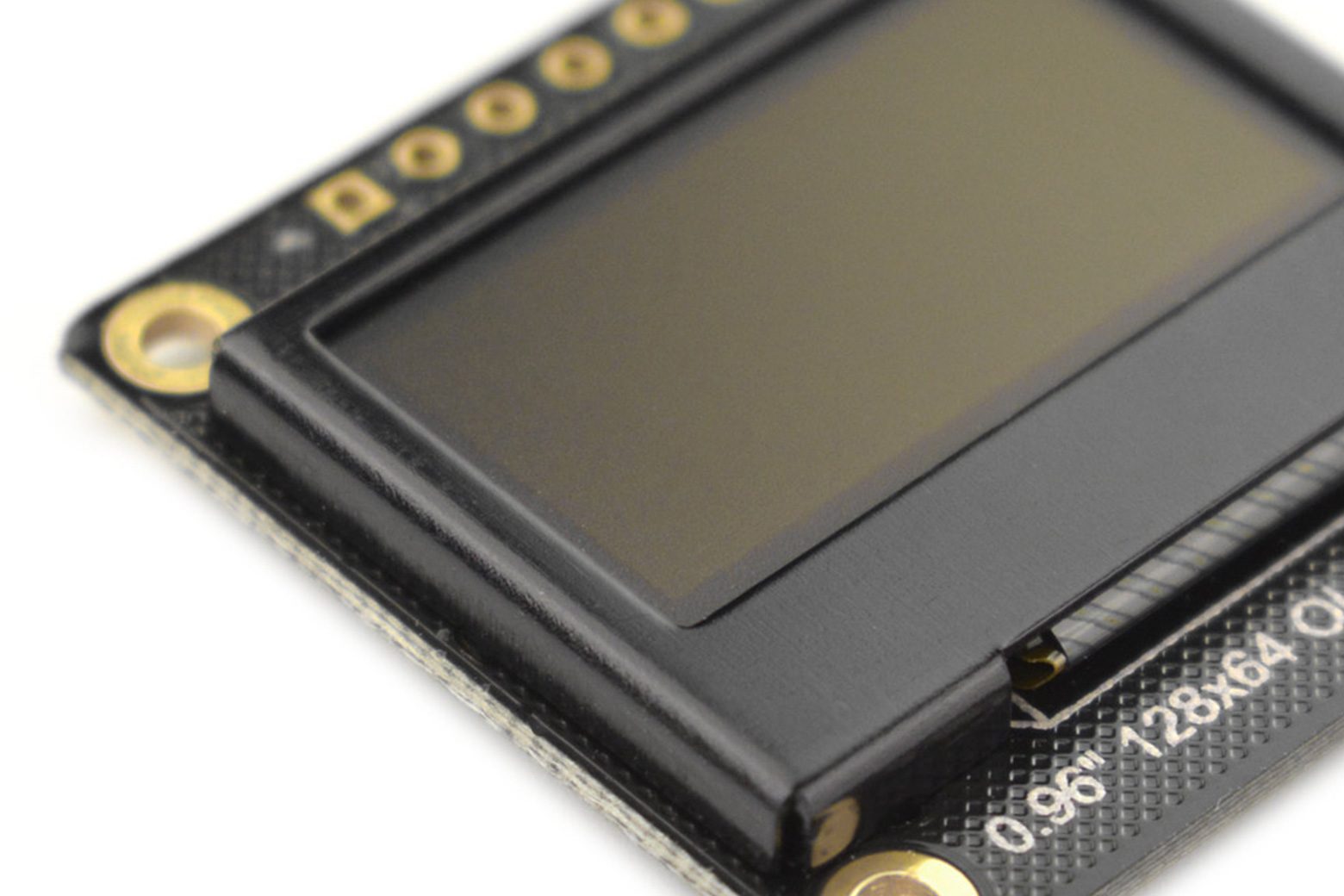

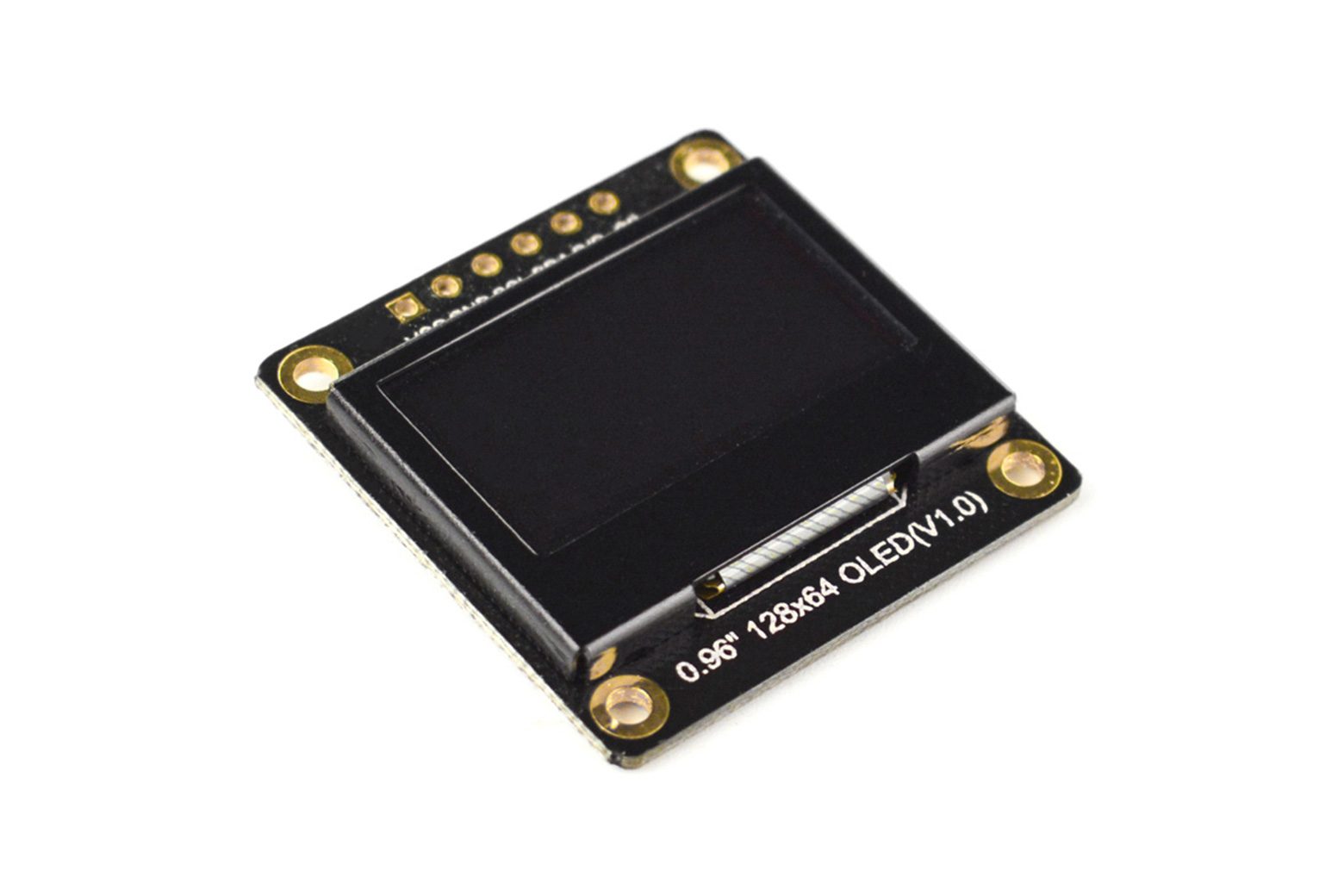

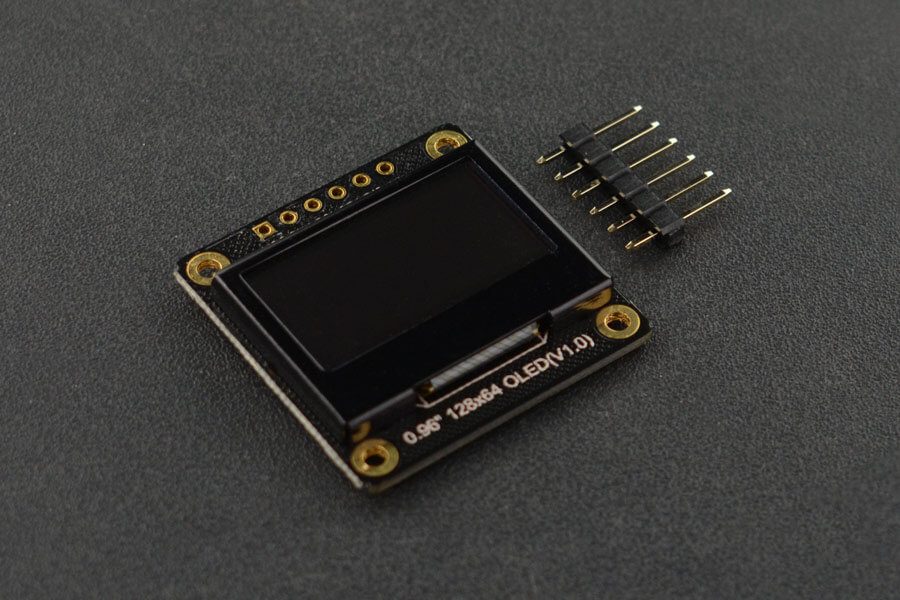

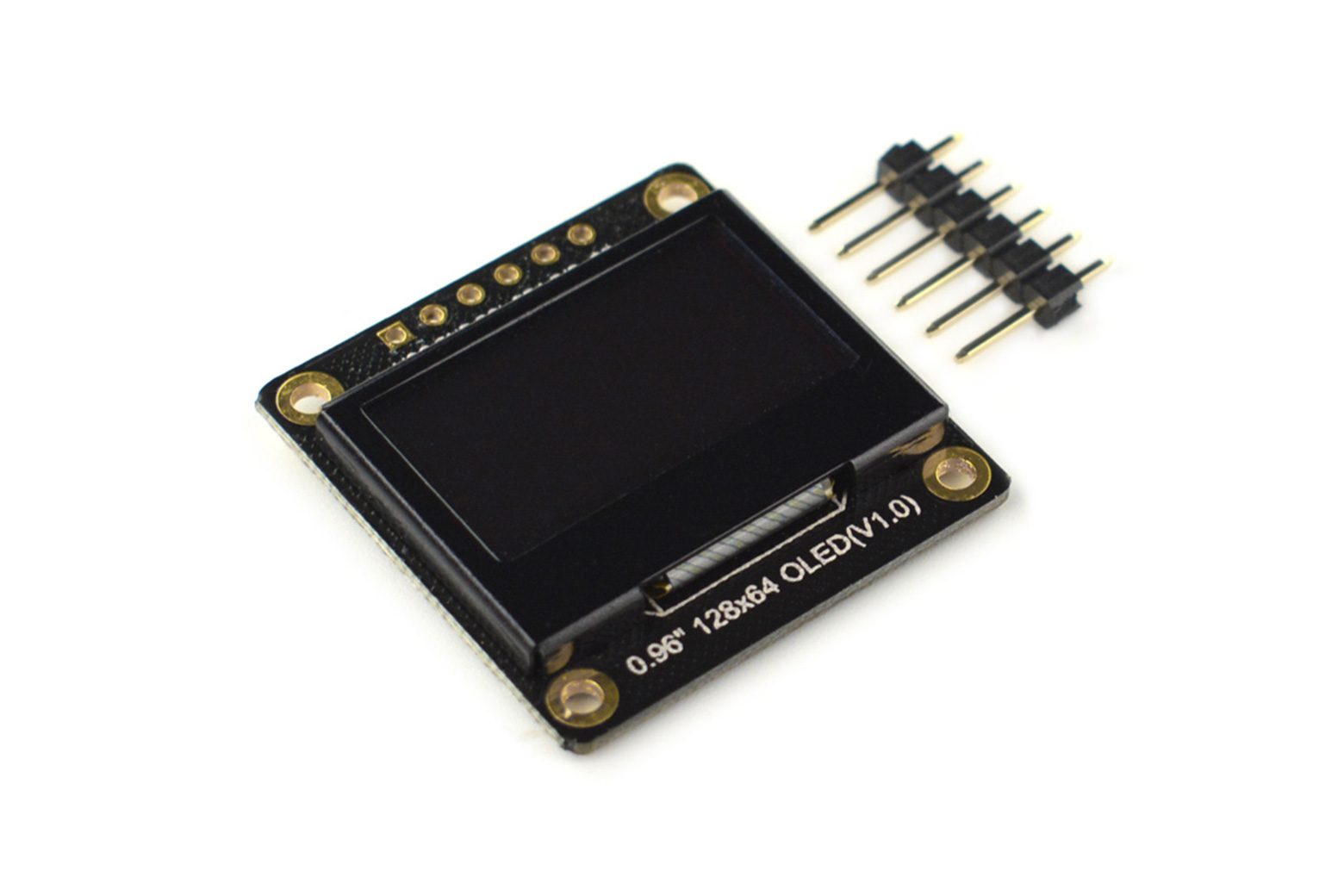

Introduzione Questo modulo display OLED da 0,96″ utilizza il chip dell’unità SSD1306, ha 128×64 pixel bianchi autoilluminanti e adotta due metodi di comunicazione: SPI/I2C, I2C predefinito. Con il suo contrasto elevato, cablaggio semplice e basso consumo energetico, può essere applicato a molte applicazioni di visualizzazione, come dispositivi di visualizzazione indossabili, mini console di gioco di piccole dimensioni, widget desktop, ecc. Questo modulo display OLED da 0,96″ supporta sia 3,3 V che 5 V. Il modulo display adotta un display OLED ad alto contrasto e a basso consumo. È compatibile con controller come Arduino UNO, Leonardo, ESP32/ESP8266, FireBettle-M0 e così via. Elaborazione interna del ripristino dell’accensione, metodi di comunicazione I2C, in modo che la linea di saldatura sia più comoda e semplice. Se vuoi cambiare la comunicazione I2C in SPI, devi solo cambiare la posizione del resistore. Inoltre, il display è racchiuso in un pacchetto con cornice in alluminio che protegge lo schermo da eventuali danni e impedisce anche i graffi causati dal bordo in vetro dello schermo. Nota: disattivare i pixel quando non si utilizza il display per evitare che alcuni pixel vengano utilizzati troppo a lungo per scurirli, causando problemi di uniformità della luminosità. Caratteristiche Display OLED autoilluminante Pixel controllabili e basso consumo energetico Comunicazione I2C/SPI, I2C predefinito Supporta il ripristino all’accensione Applicazioni Termometro Display meteorologico desktop Pesatrice da cucina Rilevatore della qualità dell’aria Mini Console per giochi Display indossabile Specifiche Voltaggio operativo: da 3,3 V a 5 V Colore: pixel bianchi Numero di pixel: 128 colonne x 64 righe Interfaccia: I2C (predefinita) / SPI Indirizzo I2C: 0x3C Chip unità: SSD1306 Luminosità: 180 (tip.) cd/m2 Potenza di illuminazione a schermo intero: ca. 24 mA*3,3 V/5 V(I2C); ca. 27 mA*3,3 V/5 V (SPI) Consumo energetico a schermo intero spento: ca. 2 mA*3,3 V/5 V(I2C); ca. 2,87 mA*3,3 V/5 V(SPI) Temperatura operativa: da -30°C a 70°C Area di visualizzazione: 21,744 x 10,864(mm) / 0,86”x 0,42” Dimensioni: 30,00×30,00 mm / 1,18”x 1,18” Peso: 4,2 g Progetti Progetto 1. Fai da te un semplice tre assi Accelerometro Data Logger Introduzione: ChatGPT ha recentemente guadagnato un’immensa popolarità e il sistema è addirittura inattivo a causa di un significativo aumento dell’utilizzo. Ciò ha suscitato il mio interesse per il Machine Learning. Ho appreso che TinyML consente l’implementazione di modelli ML su dispositivi edge con risorse limitate, come gli MCU. Così ho deciso di esplorarlo intraprendendo un progetto semplice. Lista di spedizione Display OLED I2C/SPI monocromatico da 0,96″ 128×64 x1 Pin di montaggio chip da 2,54-6P x1 Documenti Wiki del prodotto
