Fermion: display trasparente OLED da 1,51″ con – DFR0934

Descrizione

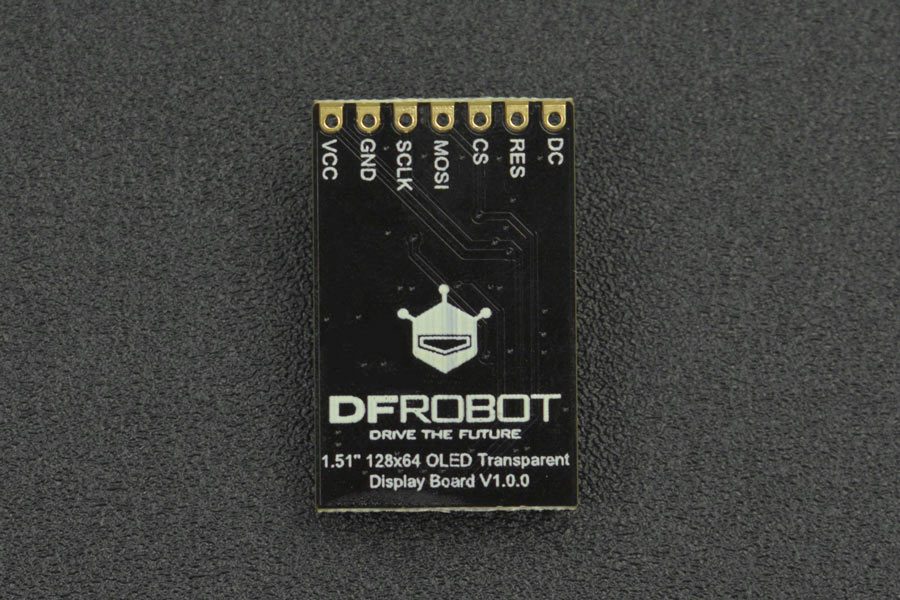

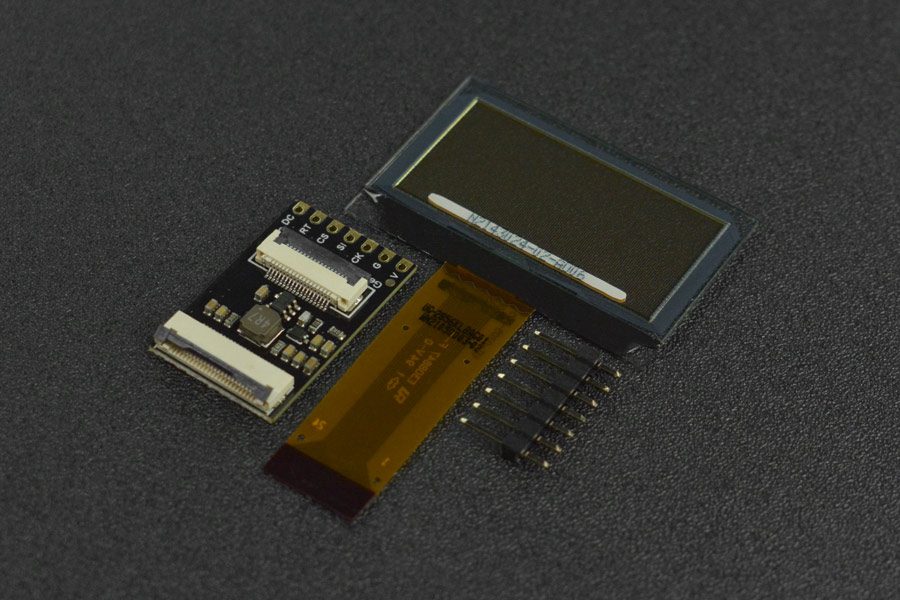

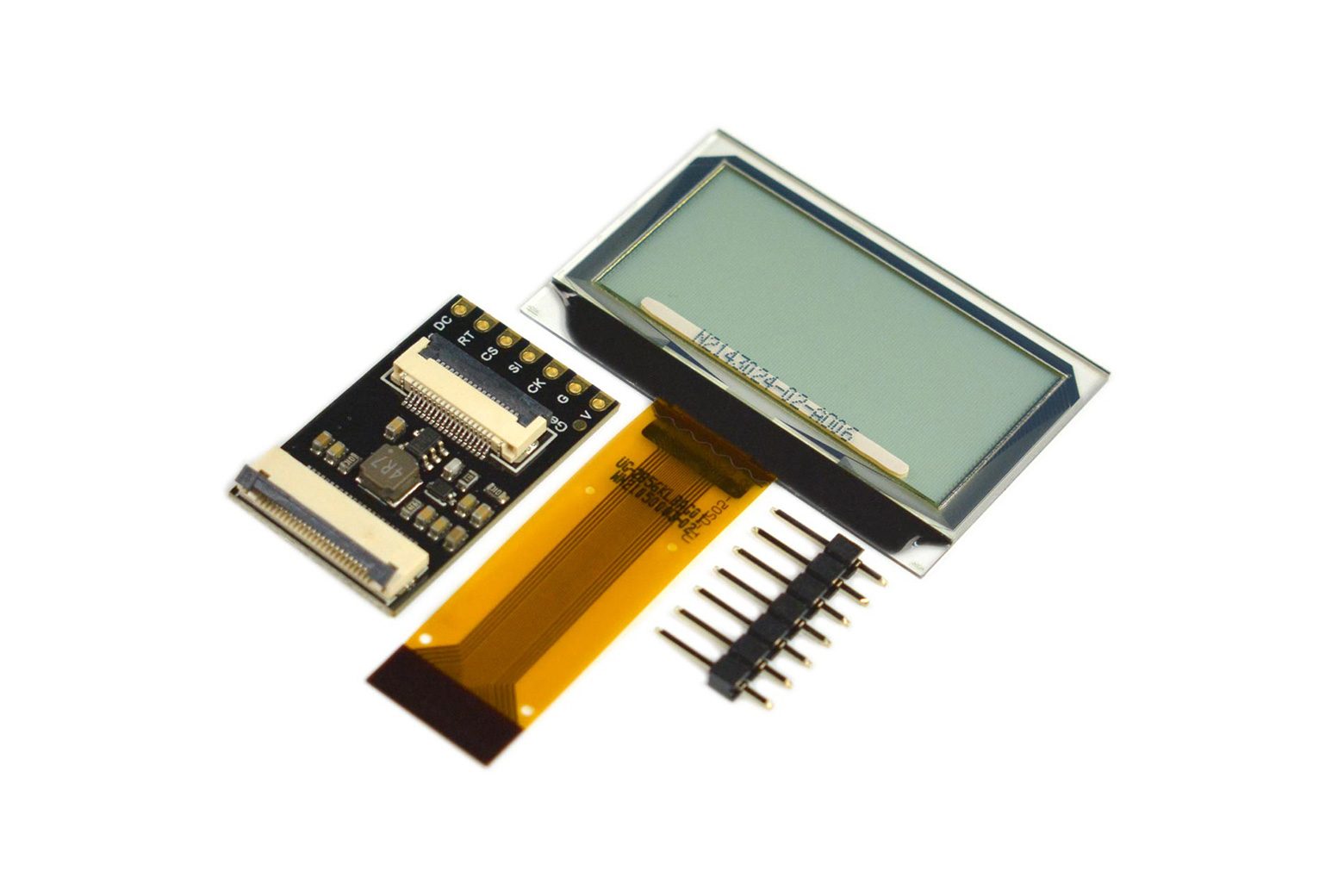

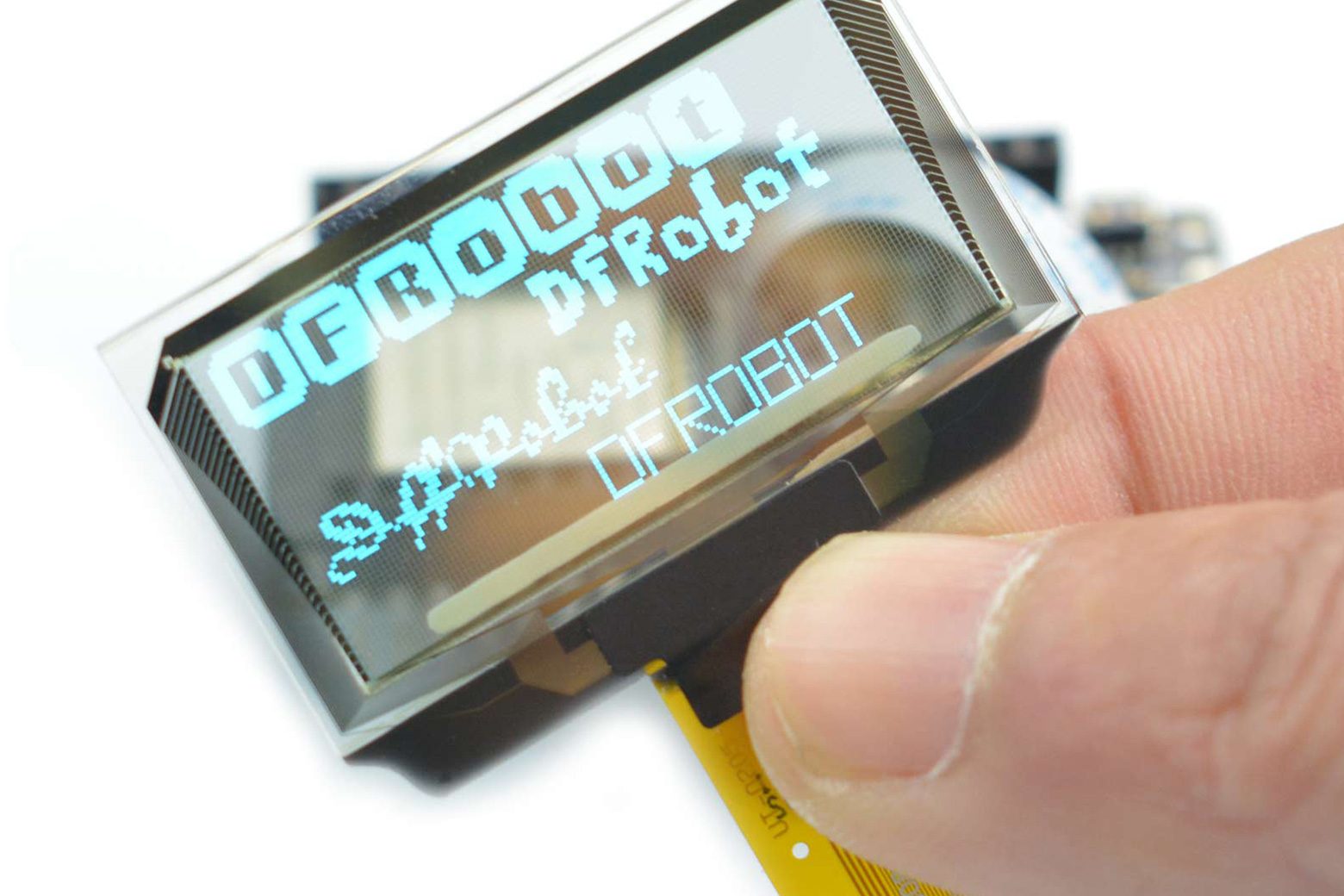

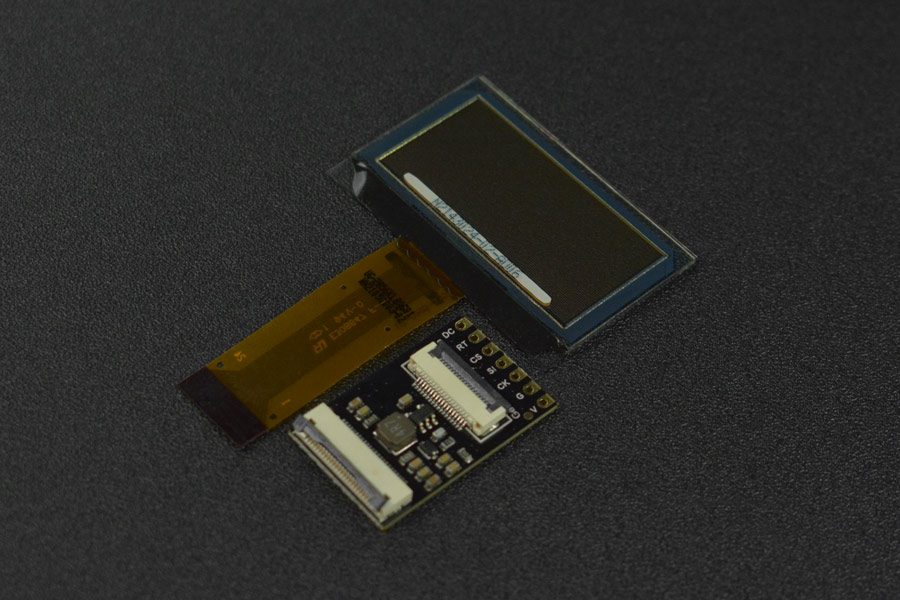

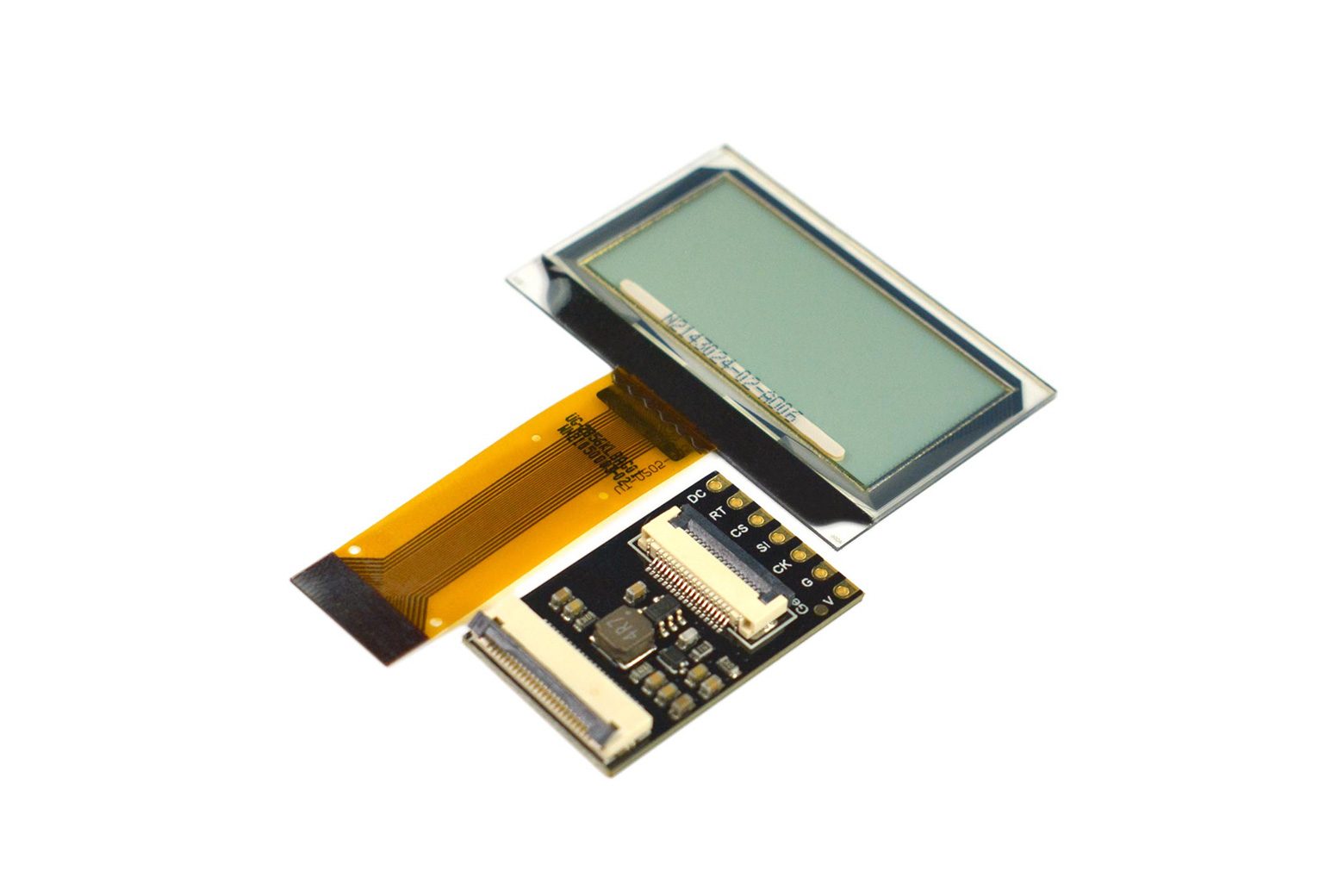

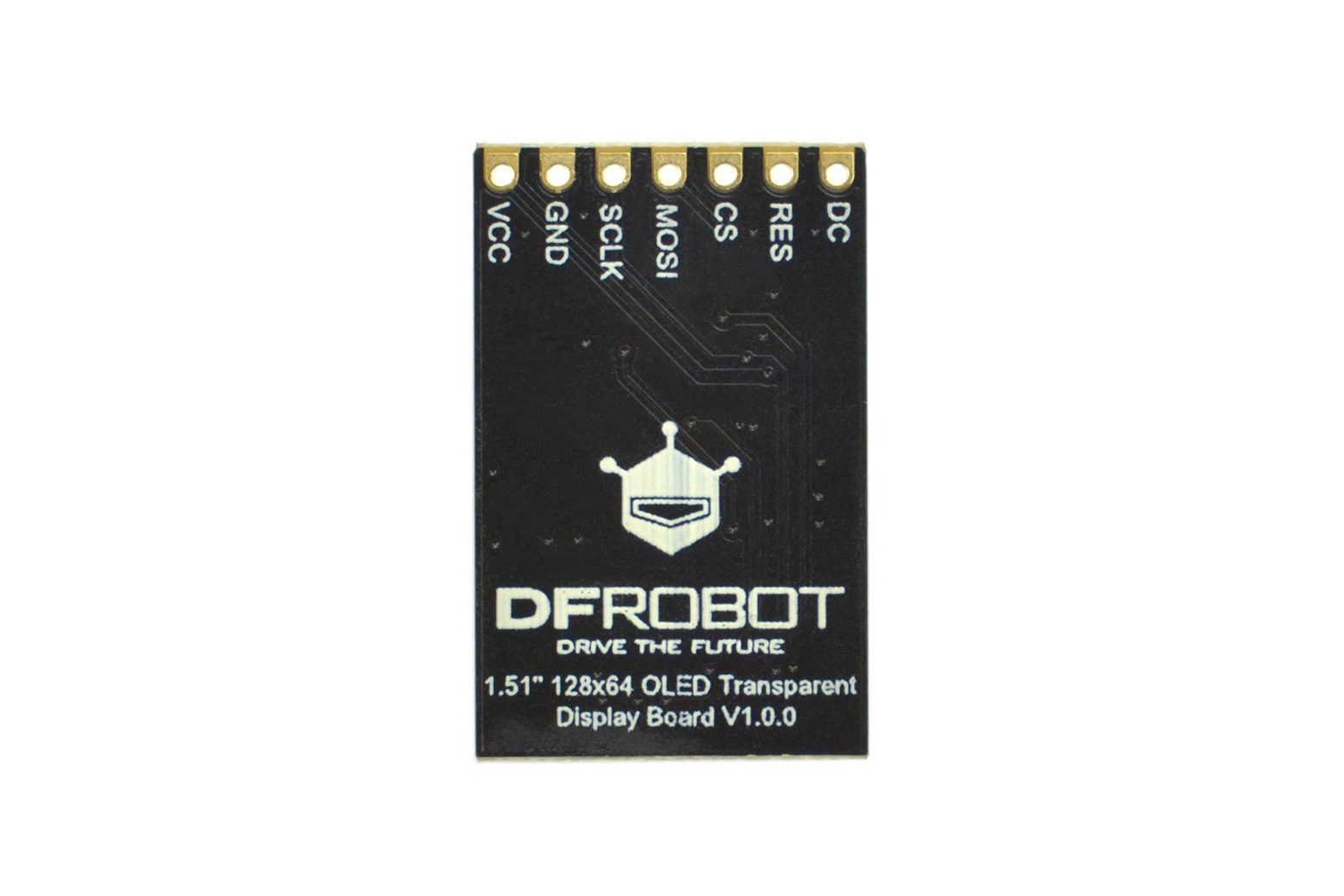

Introduzione Si tratta di un display OLED monocromatico trasparente SSD1309 da 1,51″ (azzurro) con un convertitore. Offre una risoluzione di 128×64 (l’area completamente trasparente è 128×56. C’è una piccola sezione vicino ai pin che non è trasparente ma può comunque visualizzare il contenuto), visualizzazione completa e display blu. Per comodità, il piccolo convertitore viene fornito con due connessioni disponibili: GDI e SPI. E ci sono tutti i tipi di esempi di codici di visualizzazione per soddisfare i requisiti di base della maggior parte degli utenti. Connetti Caratteristiche del diagramma Display OLED trasparente Display a visualizzazione intera Display blu ad alta risoluzione Specifiche Tensione di funzionamento: 3,3 V Angolo di visualizzazione: Visualizzazione completa Chip driver: SSD1309 Interfaccia convertitore: SPI e GDI Dimensioni adattatore: 18 x 28 mm/0,71 x 1,10 pollici Area display: 35,05 x 15,32 (mm)/1,40 x 0,60 pollici Colore display: blu Pixel Pitch: 0,274 x 0,274 mm Dimensioni dello schermo: 42×27 mm/1,65 x 1,07 pollici Temperatura di funzionamento: -40~70 ℃ Progetti Progetto 1. Bel orologio con display trasparente Introduzione: Questo progetto consiste nel montare il display su plexiglass Progetto 2. Progetto piccolo schermo OLED trasparente 3. Progetto maschera stampata in 3D fantascientifica con display trasparente 4. Come utilizzare il display OLED trasparente con il progetto Arduino 5. Realizzare una stazione meteorologica utilizzando il sensore ambientale Introduzione: Tuttavia, indica solo la temperatura in un intervallo relativamente ampio. A volte abbiamo bisogno di parametri ambientali in un luogo specifico come un laghetto, una serra, un campo aperto, ecc. Qui voglio sapere le temperature esatte durante una giornata sulla mia terrazza. Quindi decido di creare una stazione di monitoraggio meteorologico che fornisca i dati in tempo reale di cui ho bisogno. Progetto 6. Come utilizzare il display OLED trasparente con Arduino Introduzione: Ho realizzato una radio FM utilizzando il modulo RDA5807M qualche anno fa. ma questa volta sarà una radio Internet che utilizza ESP32 invece di una FM. Può essere tenuta ovunque in casa senza bisogno di un’antenna. Finché ha una buona ricezione Wi-Fi, dovrebbe funzionare bene. Inoltre, possiamo ascoltare molte stazioni di streaming Internet, non solo le normali stazioni Display trasparente OLED da 1,51 x1 Connettore 7 pin a riga singola nero x1. Cavo di direzione inversa FPC0.5-18PIN x1 Documenti Wiki del prodotto Schemi 2D.rar 3D.rar Scheda tecnica Applicazioni Trasformazione domestica intelligente Display desktop fai-da-te Display interattivo per stand Display 3D
