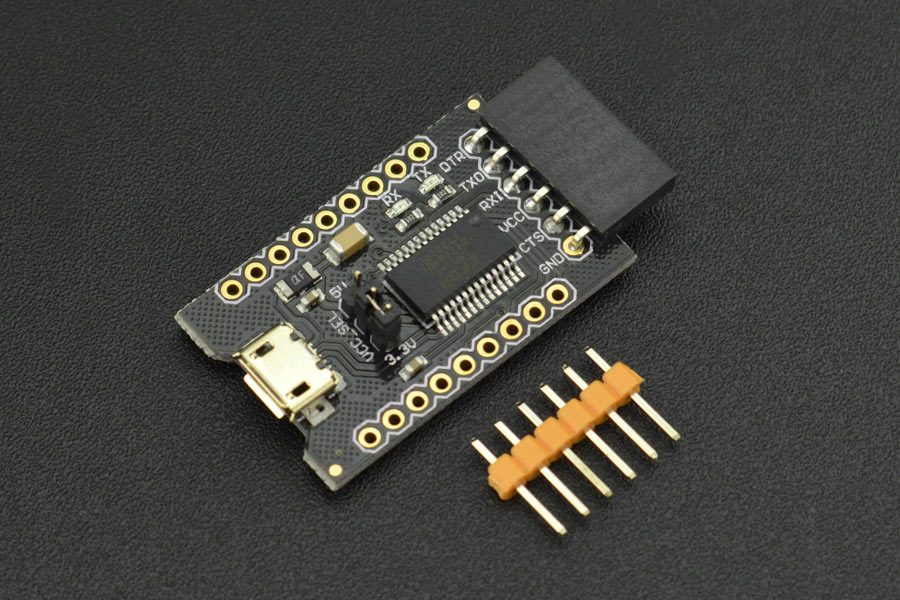

Fermion: FTDI FT232RL Breakout di base 3,3/5 V – DFR0065

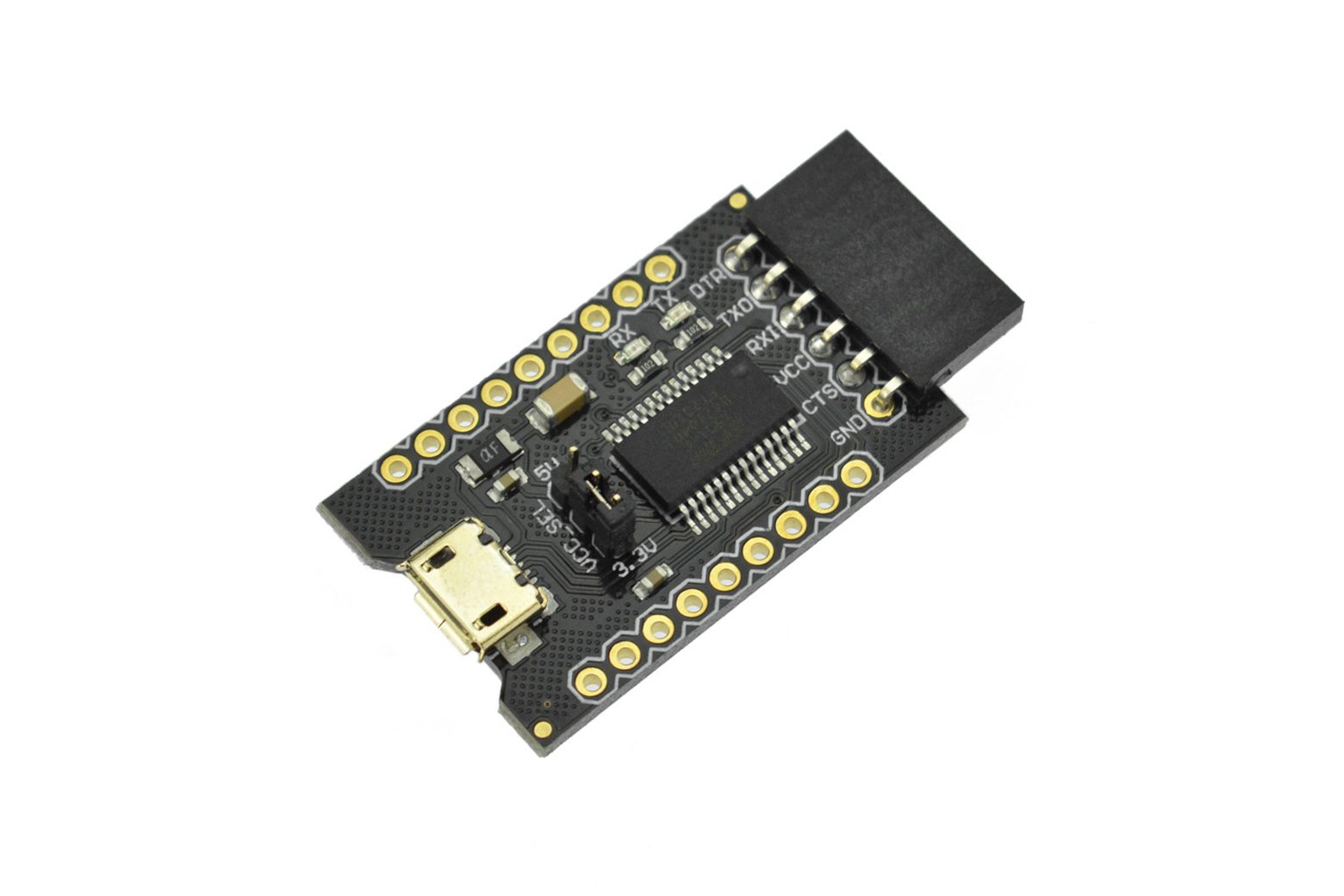

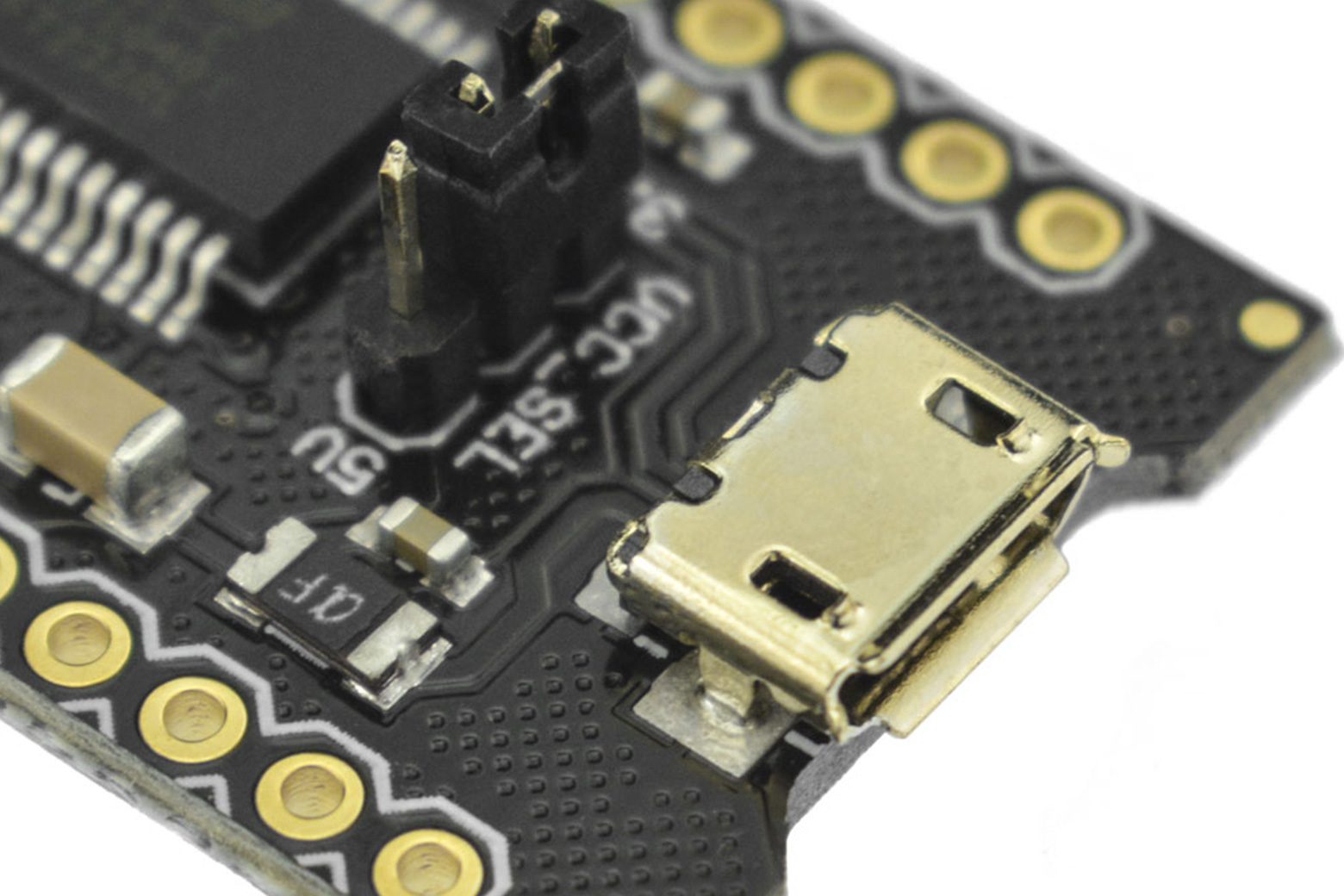

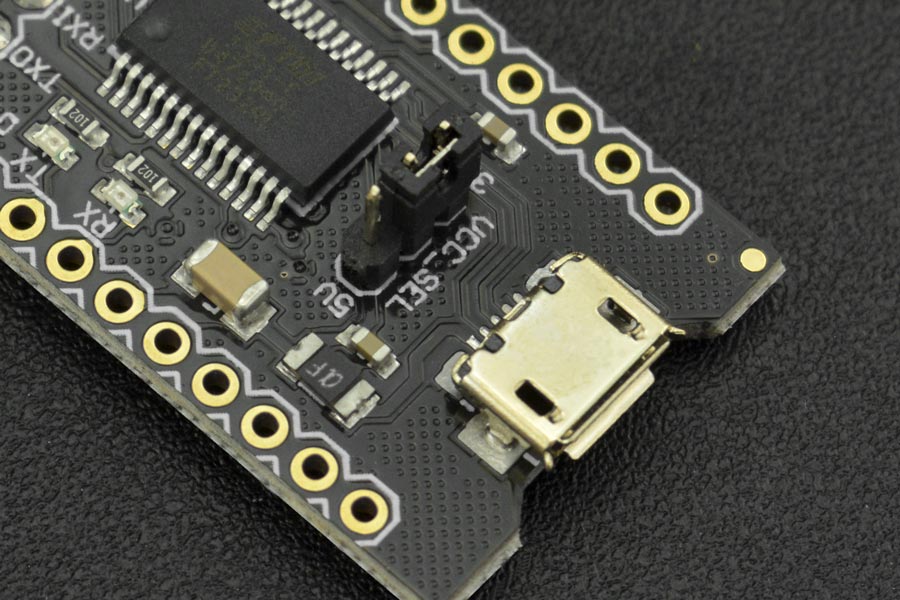

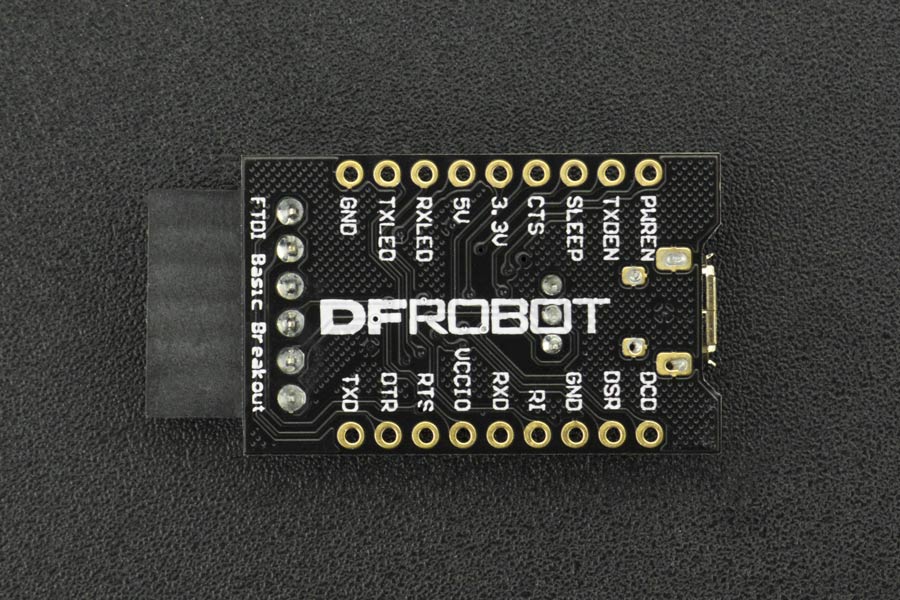

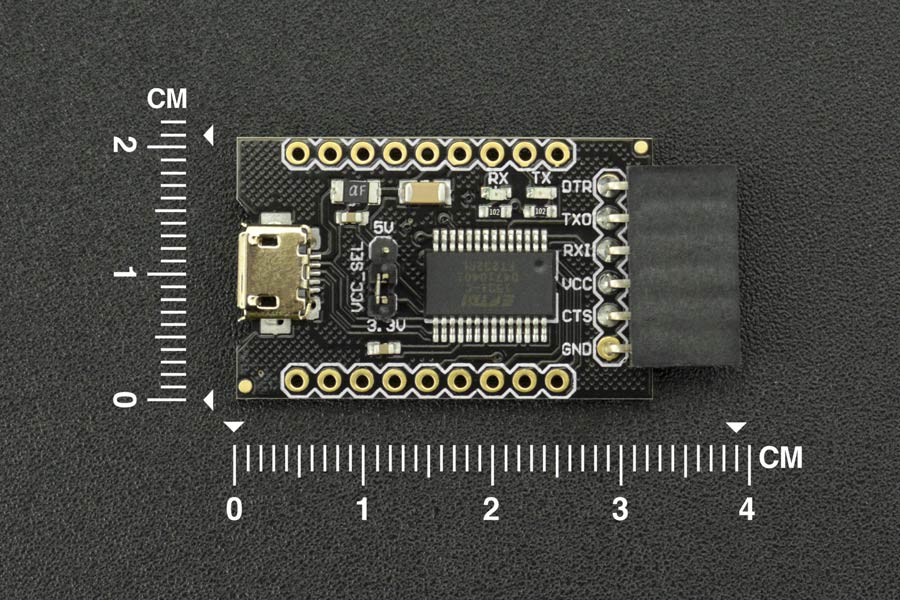

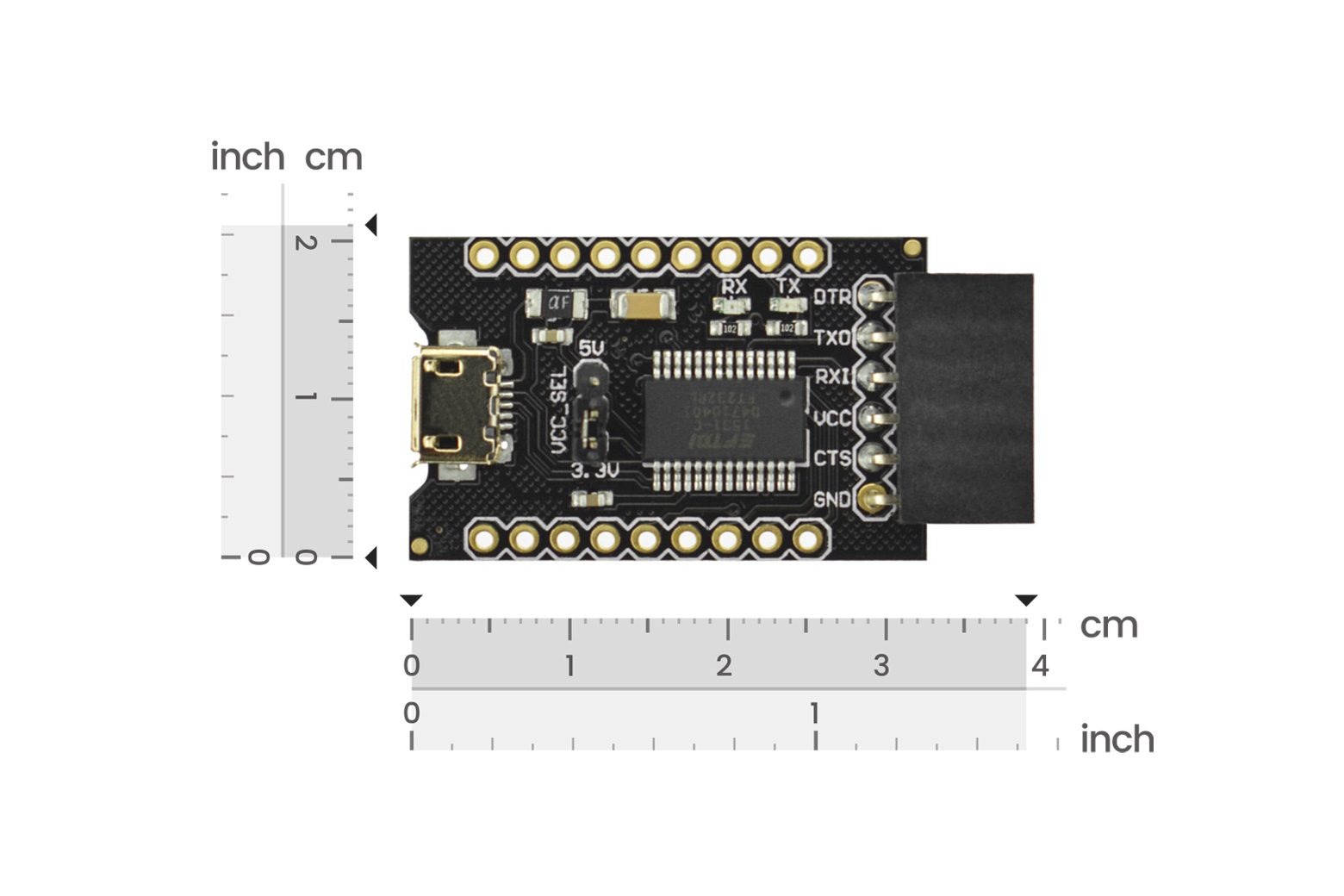

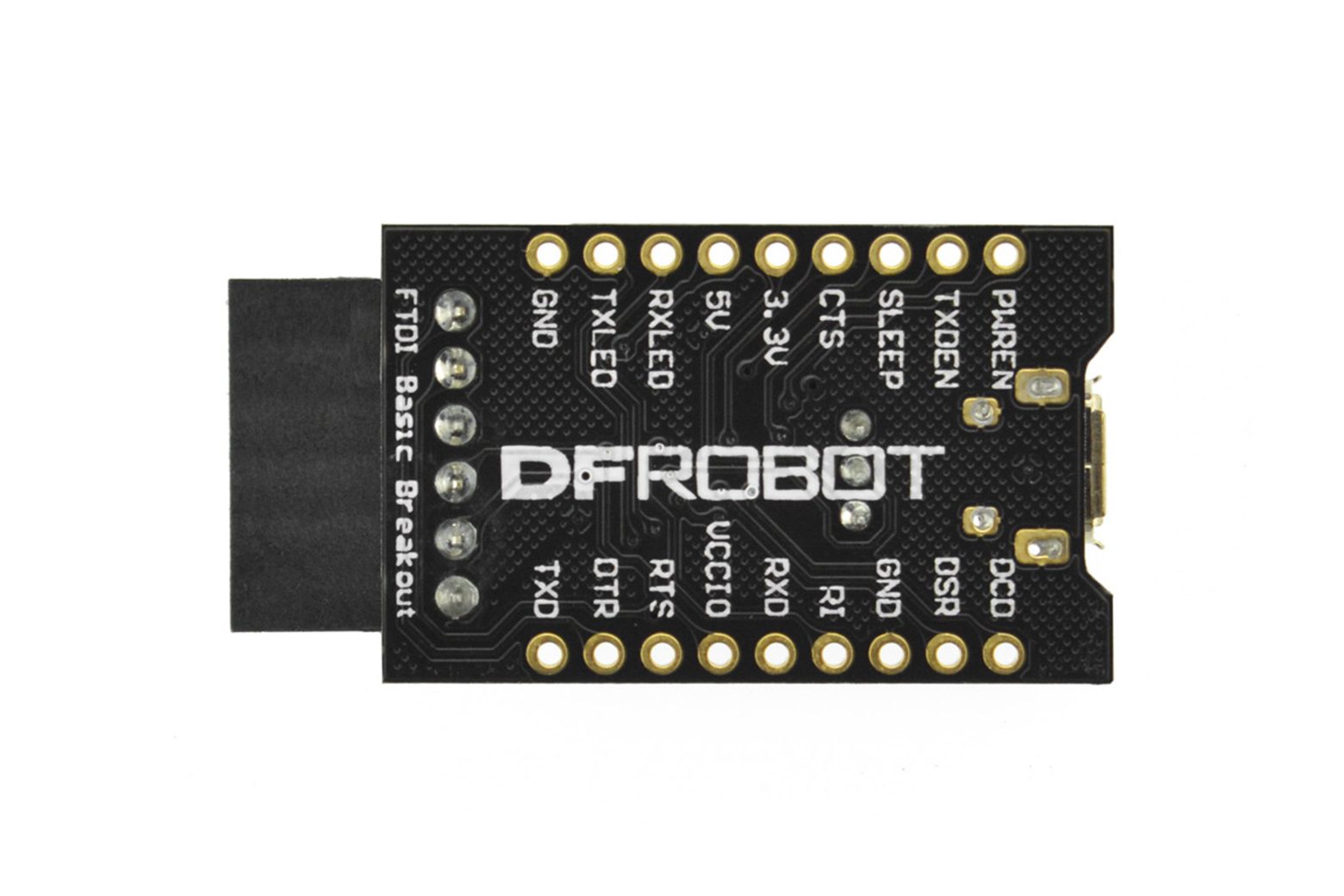

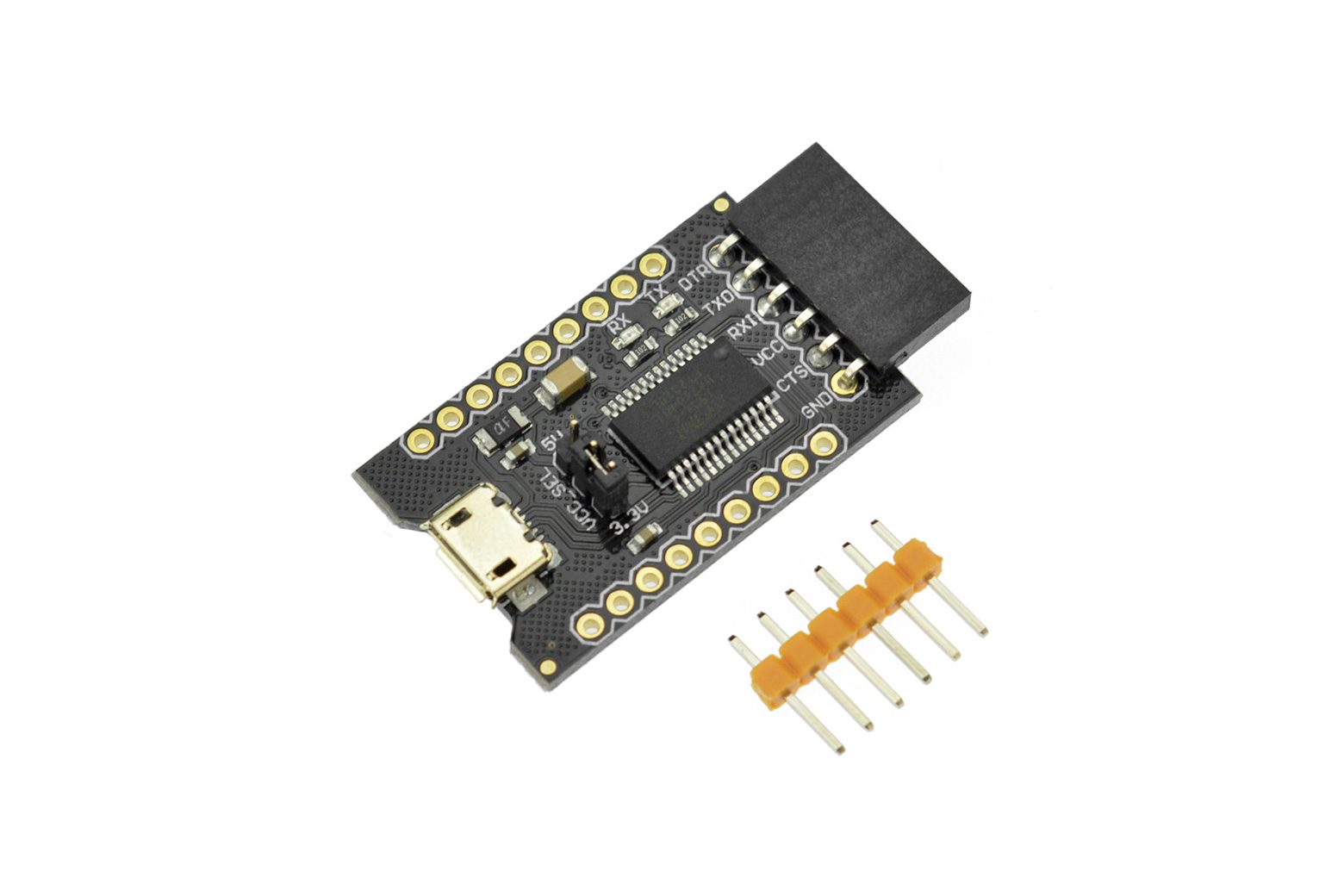

Introduzione Questa è una breakout board di base per l’IC FTDI FT232RL da USB a seriale. La piedinatura di questa scheda corrisponde al cavo FTDI per funzionare con Arduino ufficiale e schede Arduino clonate da 3,3 V. Può essere utilizzato anche per applicazioni seriali generali. La differenza principale con questa scheda è che mette in risalto il pin DTR invece del pin RTS del cavo FTDI. Il pin DTR consente al target Arduino di reimpostarsi automaticamente quando viene scaricato un nuovo schizzo. Questa è una funzionalità davvero interessante da avere e consente di scaricare uno schizzo senza dover premere il pulsante di ripristino. Questa scheda ripristinerà automaticamente qualsiasi scheda Arduino il cui pin di ripristino sia collegato a un connettore a 6 pin. I pin etichettati BLK e GRN corrispondono ai fili colorati sul cavo FTDI. Il filo nero sul cavo FTDI è GND, il verde è DTR. Usa questi pin BLK e GRN per allineare la scheda base FTDI con il tuo target Arduino. Ci sono pro e contro nel cavo FTDI rispetto all’FTDI Basic. Questa scheda dispone di LED TX e RX che consentono di vedere effettivamente il traffico seriale sui LED per verificare se la scheda funziona, ma questa scheda richiede un cavo microUSB. Il cavo FTDI è ben protetto dagli elementi, ma è grande e non può essere integrato facilmente in un progetto. FTDI Basic utilizza DTR per provocare un ripristino hardware in cui il cavo FTDI utilizza il segnale RTS. Questa scheda è stata progettata per ridurre i costi di sviluppo di Arduino e aumentare la facilità d’uso (la funzione di ripristino automatico è fantastica!). Abbiamo apportato qualche piccola modifica alla serigrafia, occorre collegare “TX” a “TX”; Da “RX” a “RX” nella programmazione, le nostre schede Arduino Pro e LilyPad utilizzano questo tipo di connettore. Specifiche Uscita 3,3/5 V (commutabile tramite ponticelli) MicroUSB Elenco di spedizione FTDI Basic Breakout 3,3/5 V x1 Documenti Schemi
