Fermion: modulo RTC di precisione SD3031 per – DFR0998

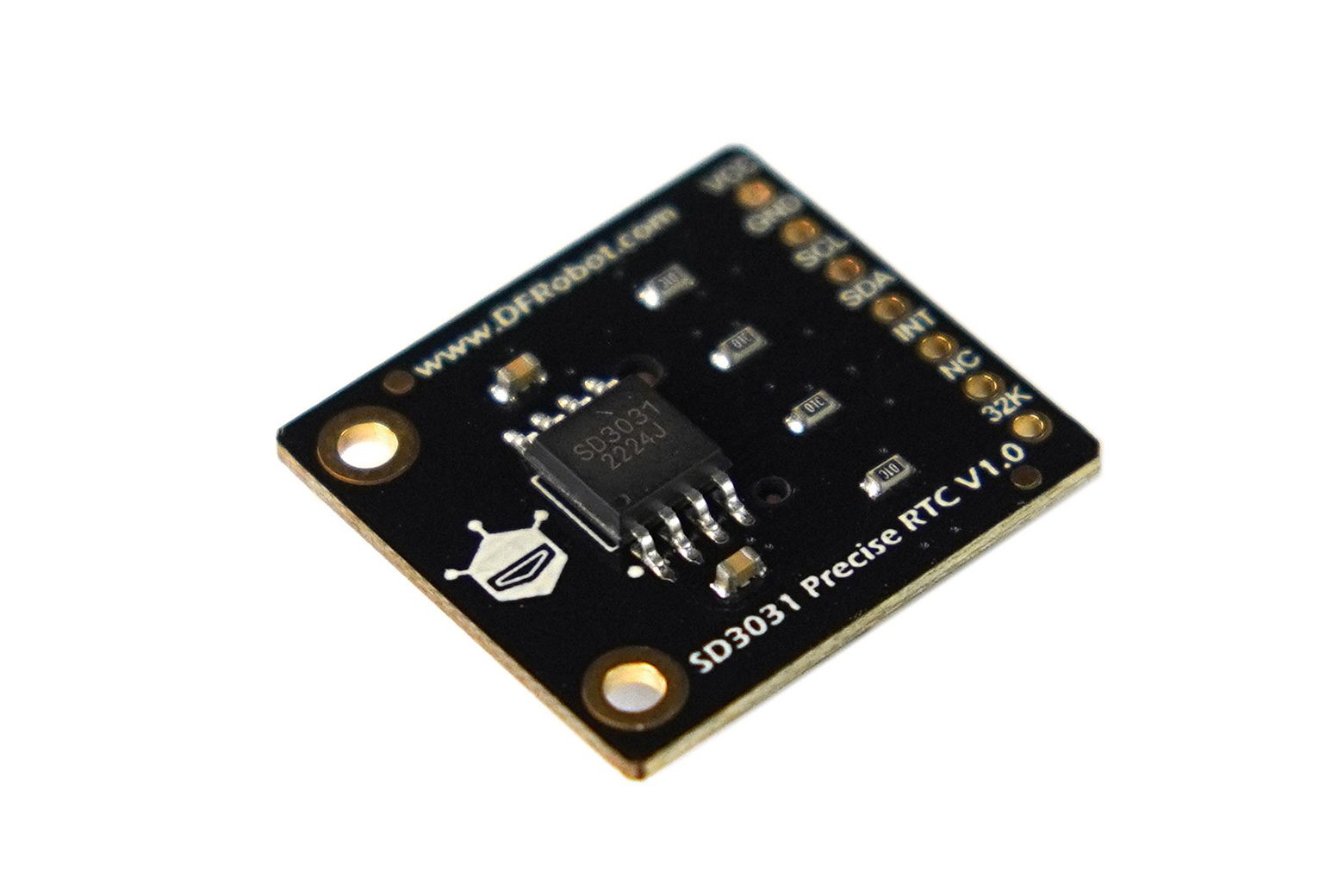

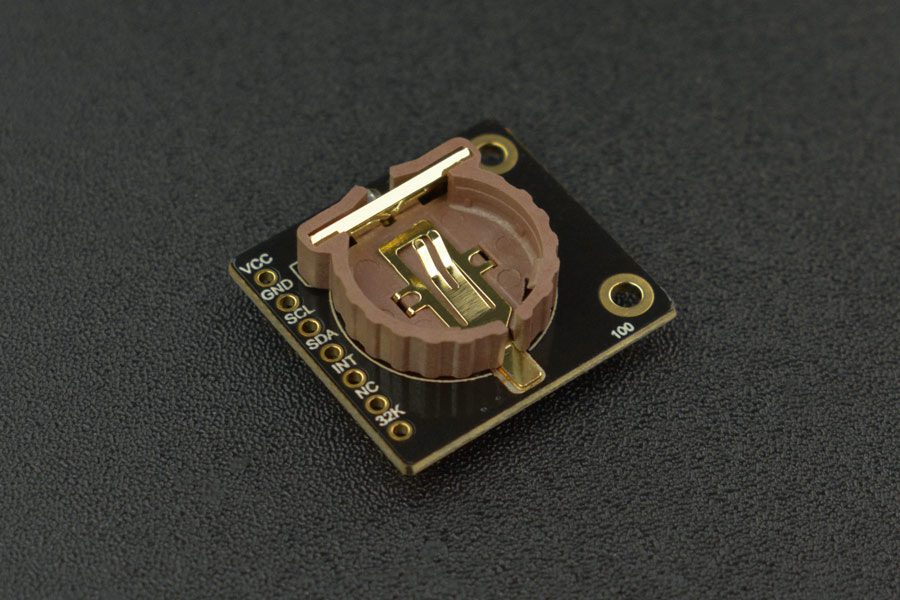

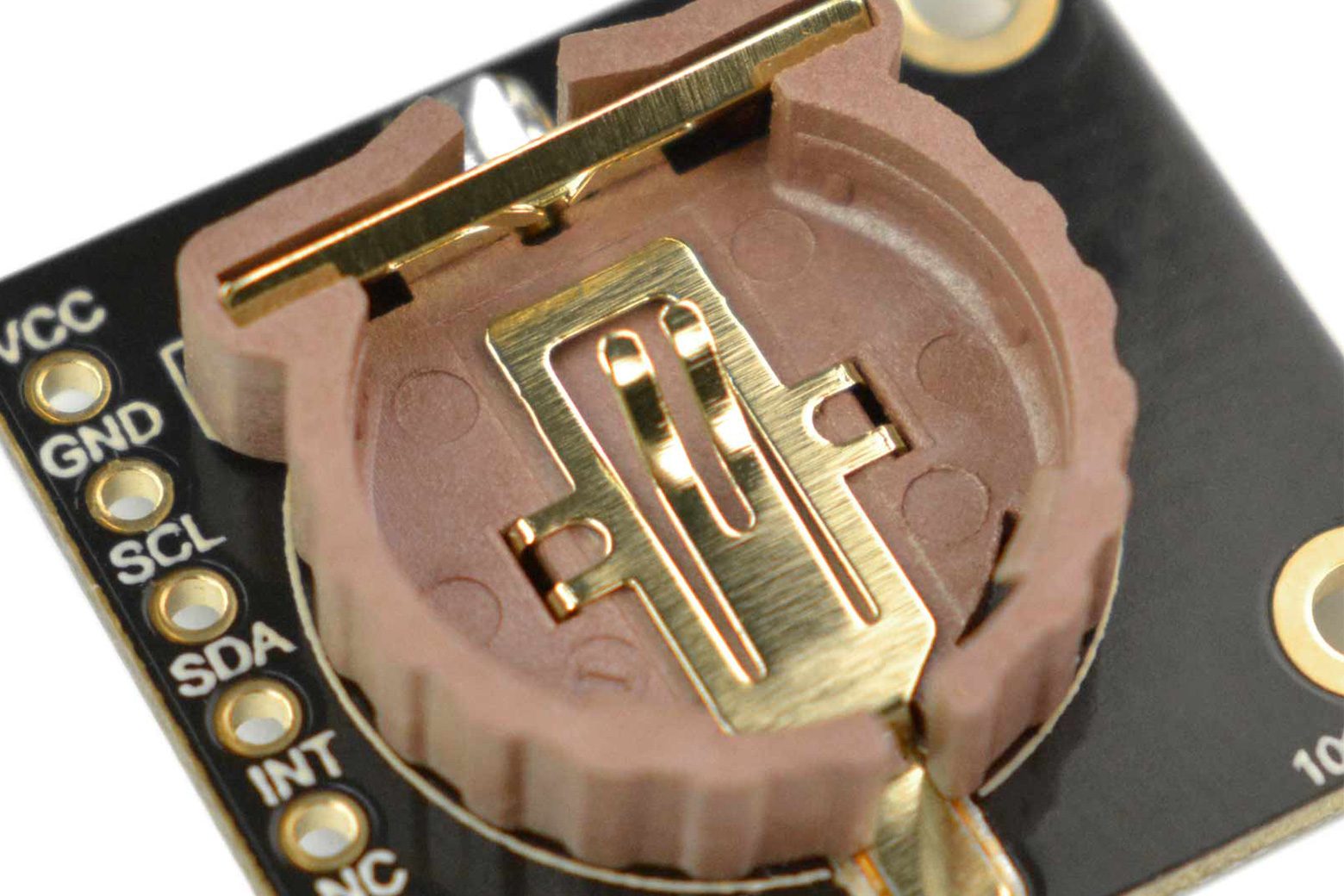

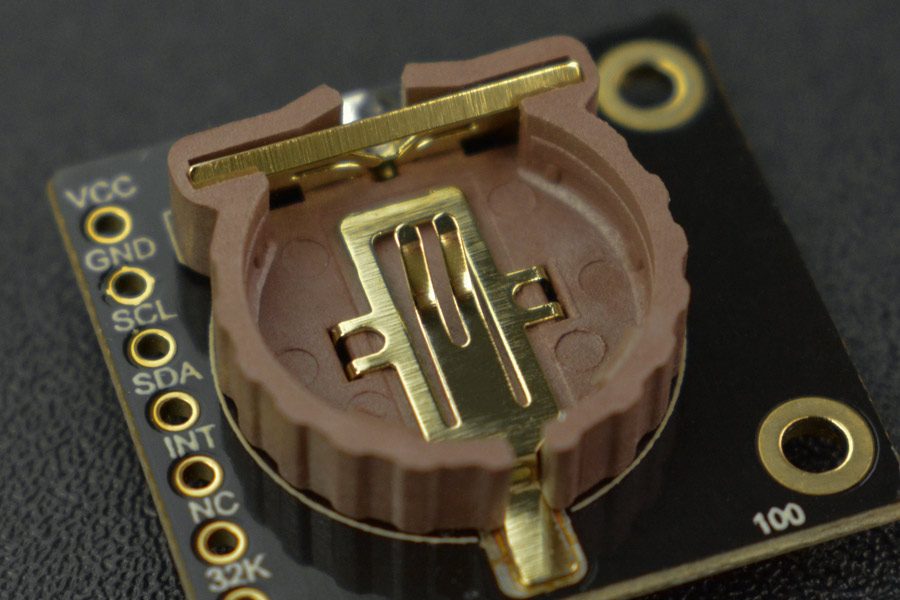

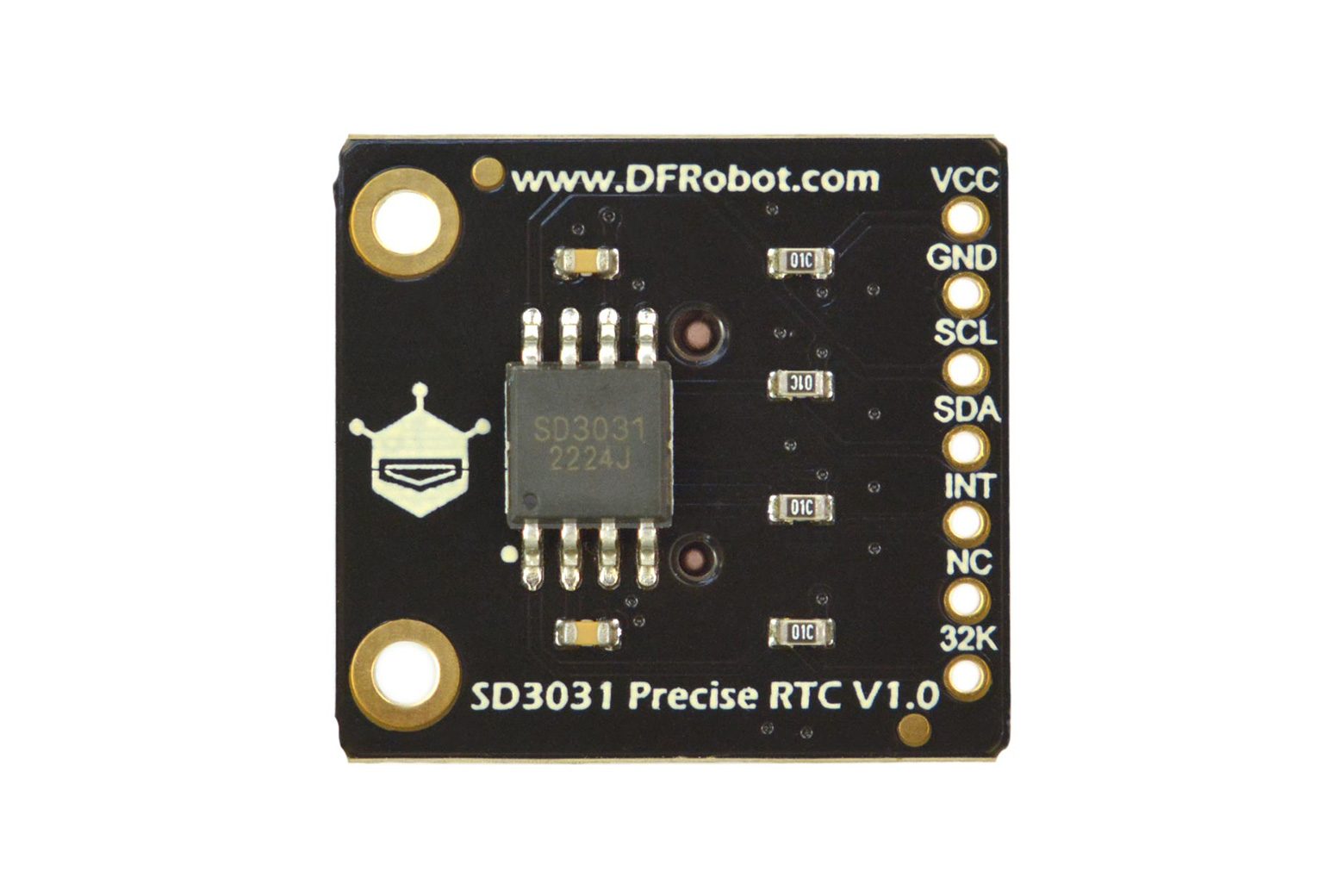

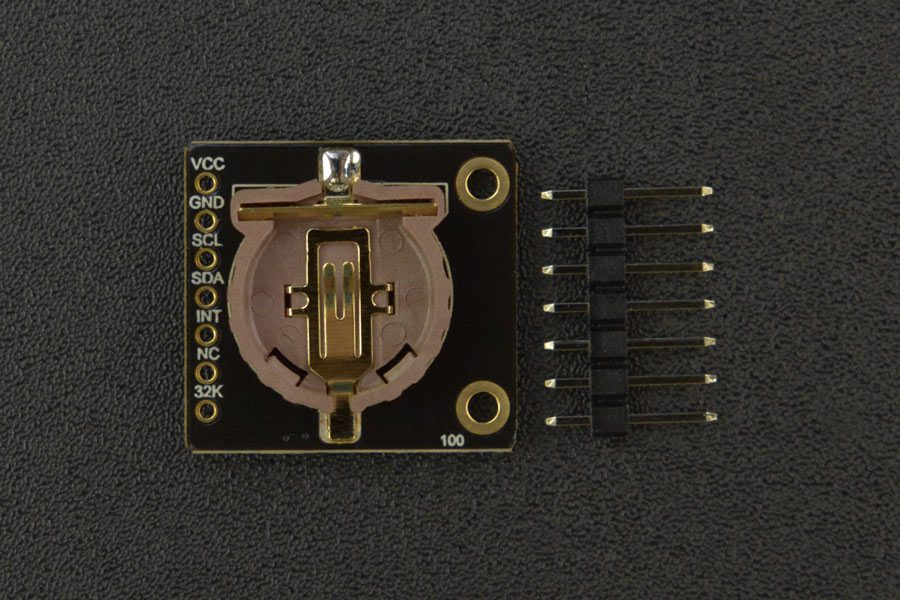

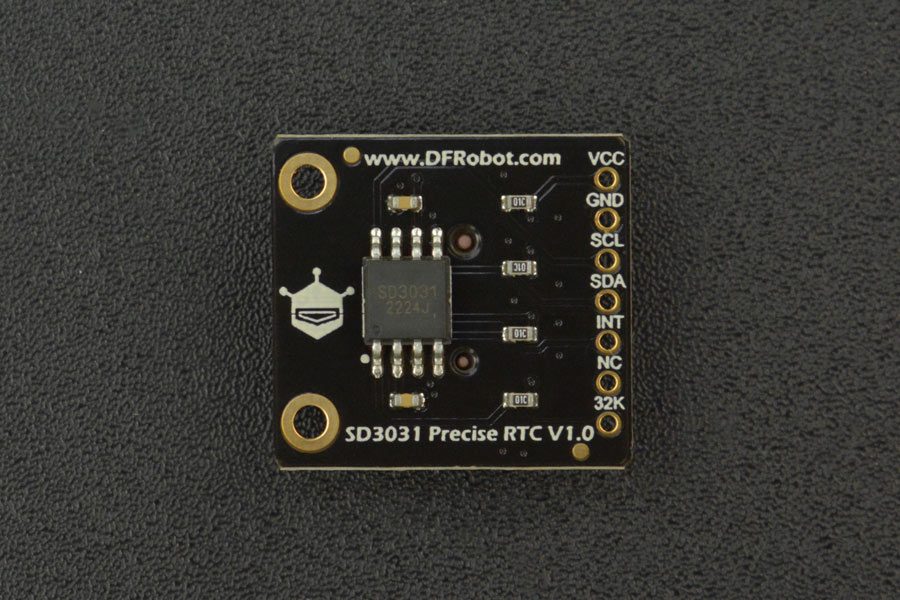

Introduzione Questo modulo orologio in tempo reale (RTC) utilizza il chip SD3031, che ha un oscillatore a cristallo integrato e un compensatore di temperatura. Ciò fornisce tempismo e stabilità di alta precisione. Ad una temperatura di 25 °C, la precisione viene mantenuta a ±3,8 ppm (±0,32832 secondi/giorno). L’SD3031 può essere alimentato da batterie a bottone. Ciò consente una temporizzazione precisa anche quando la fonte di alimentazione principale viene interrotta. L’RTC tiene traccia di secondi, minuti, ore, giorni della settimana, date del mese, mesi e anni. Inoltre, regola automaticamente la data alla fine di ogni mese e include le correzioni degli anni bisestili. L’SD3031 ha una SRAM integrata da 70 byte per l’archiviazione dei dati a basso consumo. Tieni presente che, a causa delle recenti normative sul trasporto aereo di merci, articoli speciali come batterie, magneti e liquidi vengono rigorosamente controllati per il trasporto aereo. Di conseguenza, il modulo RTC non viene fornito con batterie. Dovrai acquistarli localmente. Il modello di pila a bottone compatibile con questo modulo è il CR1220. Schema elettrico di Fermion: Modulo RTC di precisione SD3031 e Arduino Uno Caratteristiche Basso consumo energetico, corrente operativa di soli 1,8 µA quando alimentato da batteria a bottone Alta precisione, ±3,8 ppm a 25 ℃ Compensatore di temperatura integrato, piccola deriva termica Voltaggio leggibile della cella a bottone Specifiche SRAM da 70 byte integrate Tensione di alimentazione: 3,3 V Indirizzo I2C: 0x32 SRAM: 70 byte (0x2C-0x71) Intervallo anno di temporizzazione: 2000 – 2099 Temperatura operativa: da -10 ℃ a +70 ℃ Precisione di temporizzazione: ±3,8 ppm a 25 ℃ Dimensioni: 22,5×21 mm/0,89×0,83″ Lista di spedizione Fermion: SD3031 Modulo RTC (Breakout) × 1 2,54-7P Nero Connettore pin a riga singola × 1 Documenti Wiki del prodotto Schemi Applicazioni Promemoria eventi Dispositivi per il conto alla rovescia MCU Sorgente di sveglia esterna Uscita orologio e sveglia Raccolta e archiviazione dati IoT
