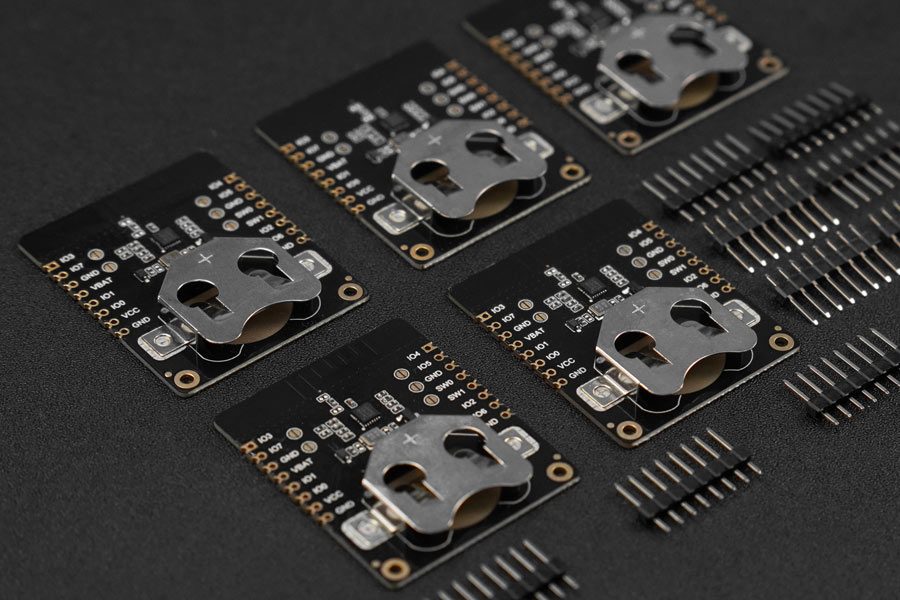

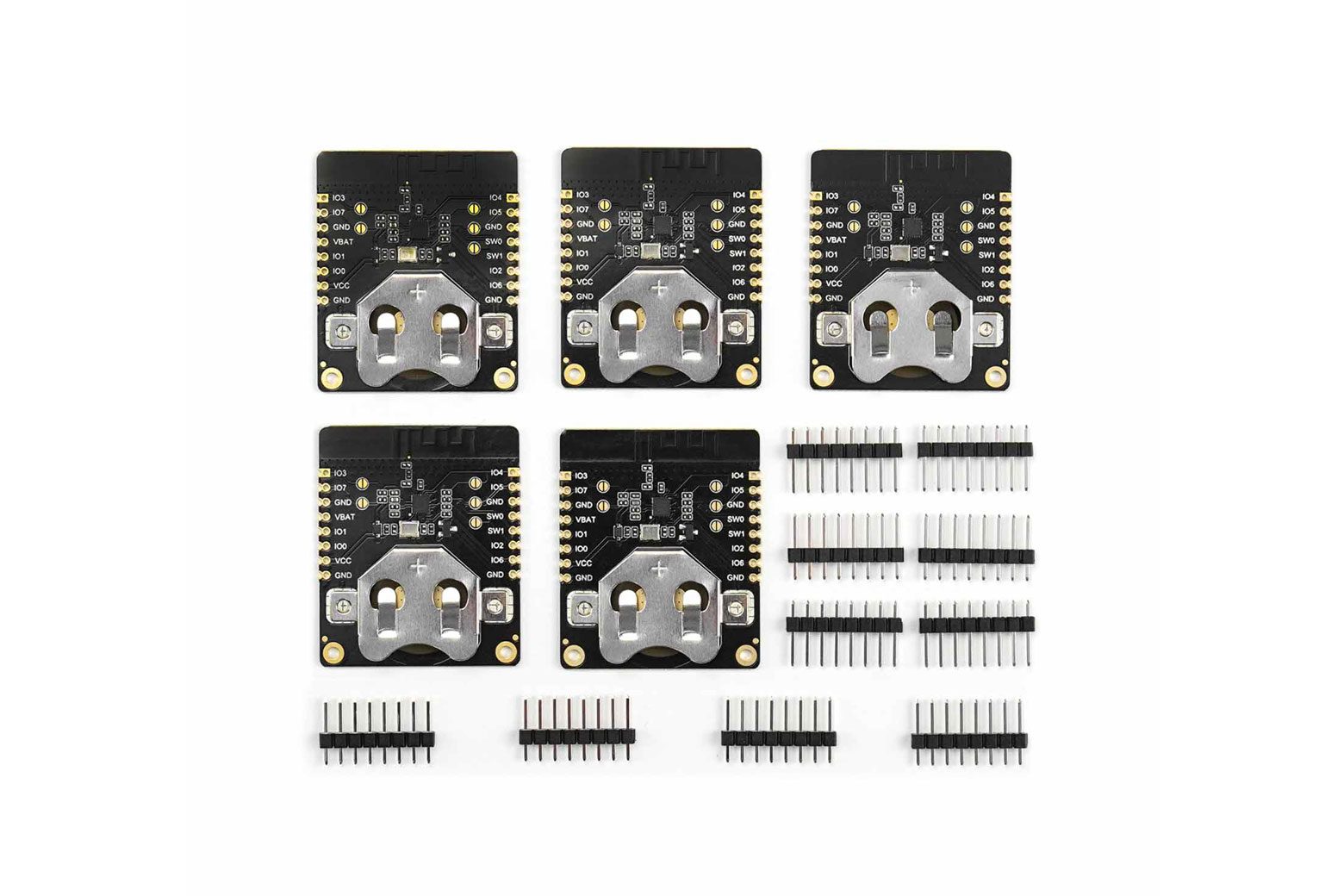

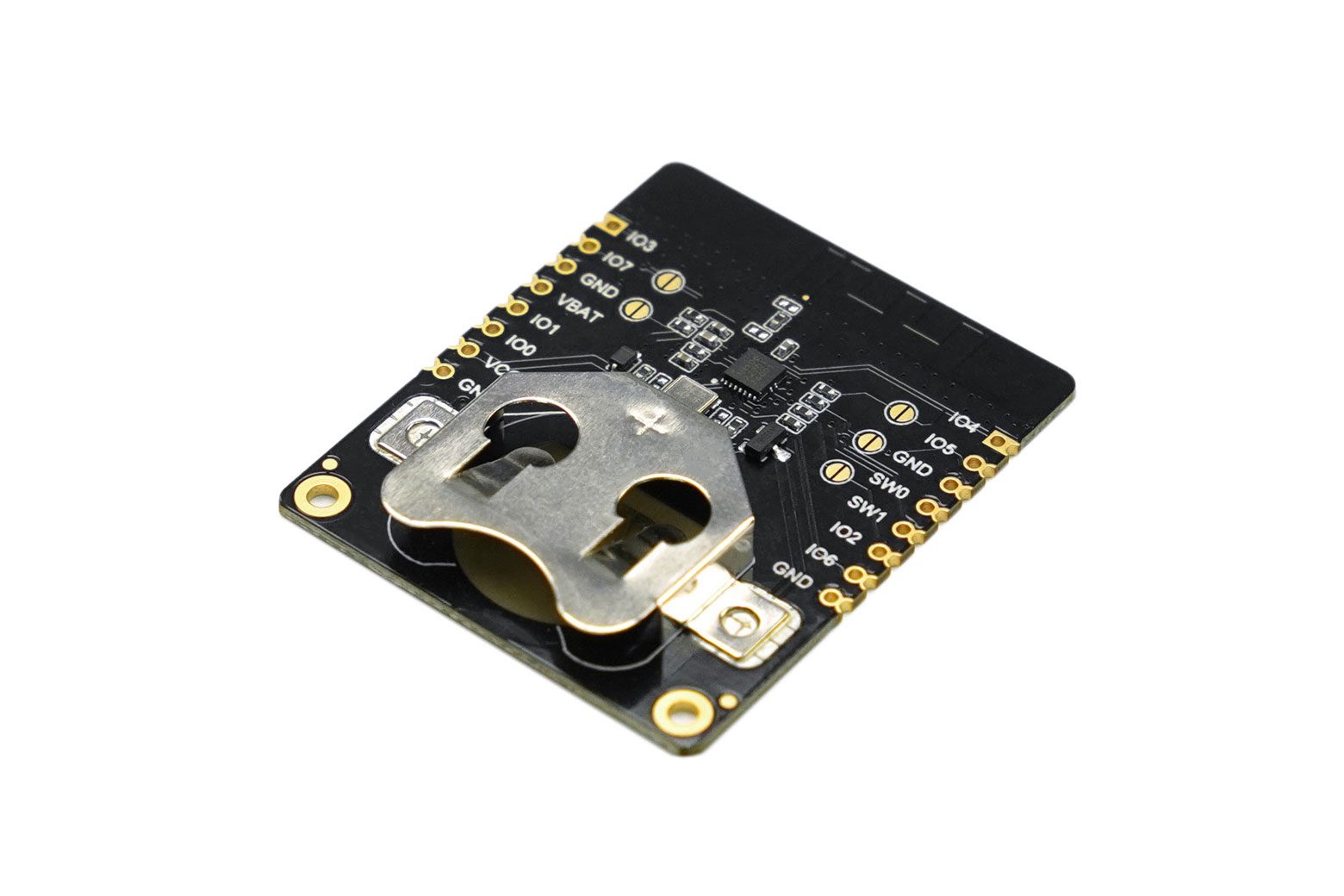

Fermion: pacchetto beacon sensore BLE (5 pezzi) – TEL0168

Introduzione Cos’è BLE Beacon？ BLE Beacon, noto anche come Low Energy Bluetooth Beacon, è un piccolo dispositivo wireless che trasmette segnali utilizzando la tecnologia BLE. A causa della sua natura di trasmissione, non è necessario l’accoppiamento tra il beacon e i dispositivi riceventi. Ogni beacon contiene un identificatore univoco, rilevabile dai dispositivi vicini dotati di tecnologia Bluetooth, come ESP32 e smartphone che supportano la scansione BLE. Figura: Nodo sensore IoT Questo beacon Bluetooth ha un ADC a 11 bit integrato, versione Fermion e più I/O che possono essere multiplexati su SDA/SCL durante la trasmissione tramite Bluetooth. Gli utenti possono accedere ai dati dei sensori all’interno del raggio di trasmissione su un dispositivo dotato di Bluetooth come uno smartphone o ESP32. Questo beacon BLE è dotato di un ADC a 11 bit integrato e di un’interfaccia I2C, che gli consente di raccogliere e trasmettere dati in tempo reale da vari tipi di sensori, inclusi sensori analogici, digitali e I2C. Gli utenti possono accedere facilmente ai dati dei sensori all’interno del raggio di trasmissione utilizzando dispositivi abilitati Bluetooth come smartphone o ESP32. (Nota: la funzionalità I2C è supportata solo nella versione Fermion.) Compatibilità multisensore Questo beacon BLE può essere combinato con sensori digitali/analogici/I2C da 3,3 V. Integrando questi sensori con il beacon BLE, diventa semplice aggiornare i normali sensori a quelli wireless, consentendo una raccolta e una trasmissione dei dati più flessibili. (Nota: la funzionalità I2C è supportata solo nella versione Fermion.) Ad esempio, in passato i sistemi di rilevamento dell’umidità del suolo del giardino richiedevano che i controller fossero posizionati vicino a ciascuna fioriera o collegati tramite cavi lunghi. Ora, tutto ciò che devi fare è installare un sensore BLE per ciascun sensore e potrai ottenere facilmente informazioni sull’umidità del suolo per ciascun vaso! Figura: Beacon BLE con sensore I2C Basso consumo energetico Questo beacon con sensore BLE consuma solo 650 nA di energia in modalità sospensione, consentendogli di funzionare per mesi o addirittura anni con una sola batteria. Ciò lo rende particolarmente adatto per applicazioni a lungo termine. Ad esempio, nelle case intelligenti, il basso consumo energetico della serratura intelligente elimina la necessità di frequenti sostituzioni della batteria, prolungando significativamente la durata del prodotto. Quando un utente si avvicina alla porta, la serratura si connetterà automaticamente al suo telefono e verrà sottoposta ad autenticazione. Parametri di trasmissione personalizzabili Questo beacon BLE offre parametri di trasmissione personalizzabili, compatibili con iBeacon, Eddystone e altri formati di trasmissione ufficiali, è possibile utilizzare formati di trasmissione definiti dall’utente. Attraverso il software per PC, gli utenti possono regolare in modo flessibile il formato di trasmissione, l’intervallo, il controllo dinamico della potenza per i sensori e attivare le trasmissioni in base alle loro esigenze specifiche. Ciò consente al beacon di fornire soluzioni altamente personalizzate su misura per scenari e requisiti specifici. Ad esempio, i rivenditori possono sfruttare questo prodotto per trasmettere segnali ai clienti mentre entrano nel negozio. Ciò consente l’erogazione di sconti specifici su prodotti o la fornitura di servizi di navigazione. Ottimizzando l’intervallo di trasmissione e utilizzando il controllo dinamico della potenza per i sensori, il consumo energetico può essere efficacemente ridotto al minimo, estendendo la durata operativa del sistema, rendendolo un’ottima soluzione per l’implementazione come nodo sensore all’interno delle case intelligenti. Facile da usare Il processo di configurazione non richiede alcuna conoscenza di programmazione o esperienza nei protocolli Bluetooth. Gli utenti possono semplicemente utilizzare l’interfaccia grafica intuitiva per la configurazione, riducendo efficacemente i costi di sviluppo. Una volta configurato, il dispositivo inizierà a funzionare come beacon Bluetooth in base alle impostazioni fornite, raccogliendo automaticamente i dati dei sensori e trasmettendoli al mondo esterno. Ciò lo rende eccezionalmente adatto per l’uso come nodo sensore IoT in vari contesti come fattorie intelligenti, uffici, fabbriche e magazzini per scopi di raccolta dati. Nota: i beacon dei sensori 1.BLE devono essere configurati utilizzando lo strumento USB-TTL da 3,3 V. 2.Il sensore può essere masterizzato solo una volta, quindi non fare clic su “Masterizza/Programma” prima di confermare le informazioni di configurazione. Testare prima il modulo tramite “Esegui nella RAM” e potrà essere utilizzato indefinitamente prima della masterizzazione ufficiale. I segnalatori del sensore BLE verranno ripristinati dopo un’interruzione di corrente. 3.Le informazioni sulla configurazione I2C non possono essere testate tramite ‘Burn in RAM’. Si prega di seguire rigorosamente le istruzioni nella wiki. Confermare che sia corretto prima di procedere con la masterizzazione. 4.Prima di fare clic su “Masterizza/Programma”, controllare attentamente la guida wiki e la scheda tecnica del sensore corrispondente. Qualsiasi prodotto che non funziona a causa di un funzionamento improprio non può essere restituito o sostituito. File sensore compatibile: considerando che Fermion: Sensor Beacon può essere masterizzato solo una volta, il Beacon potrebbe non fornire risultati soddisfacenti a causa di impostazioni errate dei parametri. Abbiamo apportato per voi i seguenti adattamenti dei sensori. Visita il nostro repository Github di Fermion: Sensor Beacon per scaricare il file di configurazione dei seguenti sensori. E prima dell’uso leggi la documentazione ReadMe nel percorso corrispondente. Elenco sensori compatibili: Fermione: Sensore di temperatura e umidità SHT40 (Breakout) Fermione: Sensore di qualità dell’aria SGP40 (Breakout) Fermione: MAX30102 Sensore di frequenza cardiaca e ossimetro PPG (Breakout, I2C/UART) Fermione: LIS2DW12 Accelerometro a triplo asse Fermione: ICP-10111 Sensore di pressione (Breakout) Fermione: Specifiche del sensore gestuale GR10-30 Corrente operativa: <10 mA Segnale di ingresso: digitale, analogico, I2C Voltaggio operativo: 1,1~3,6 V CC Interfaccia: 2*8P Supporto per pila a bottone CR2032 stenopeico Numero massimo di sensori collegati simultaneamente: Digitale/analogico*1+I2C*1 Frequenza operativa: 2,4 GHz Modulazione ISM: Modulazione GFSK: +5,0 dBm Dimensioni PCB: 35 mm*42 mm Precisione ADC: 11 bit Numero di pin utilizzabili come SDA/SCL: 5 Dimensioni foro di montaggio: diametro interno di 2 mm/diametro esterno di 4 mm Elenco di spedizione Fermion BLE Beacon Sensor x5 Connettore a 8 pin x10 Documenti Elenco sensori compatibili Wiki prodotto IN100 SCHEDA DATI Applicazioni Applicazione IoT Fattorie intelligenti Uffici intelligenti Fabbriche intelligenti Magazzini intelligenti
