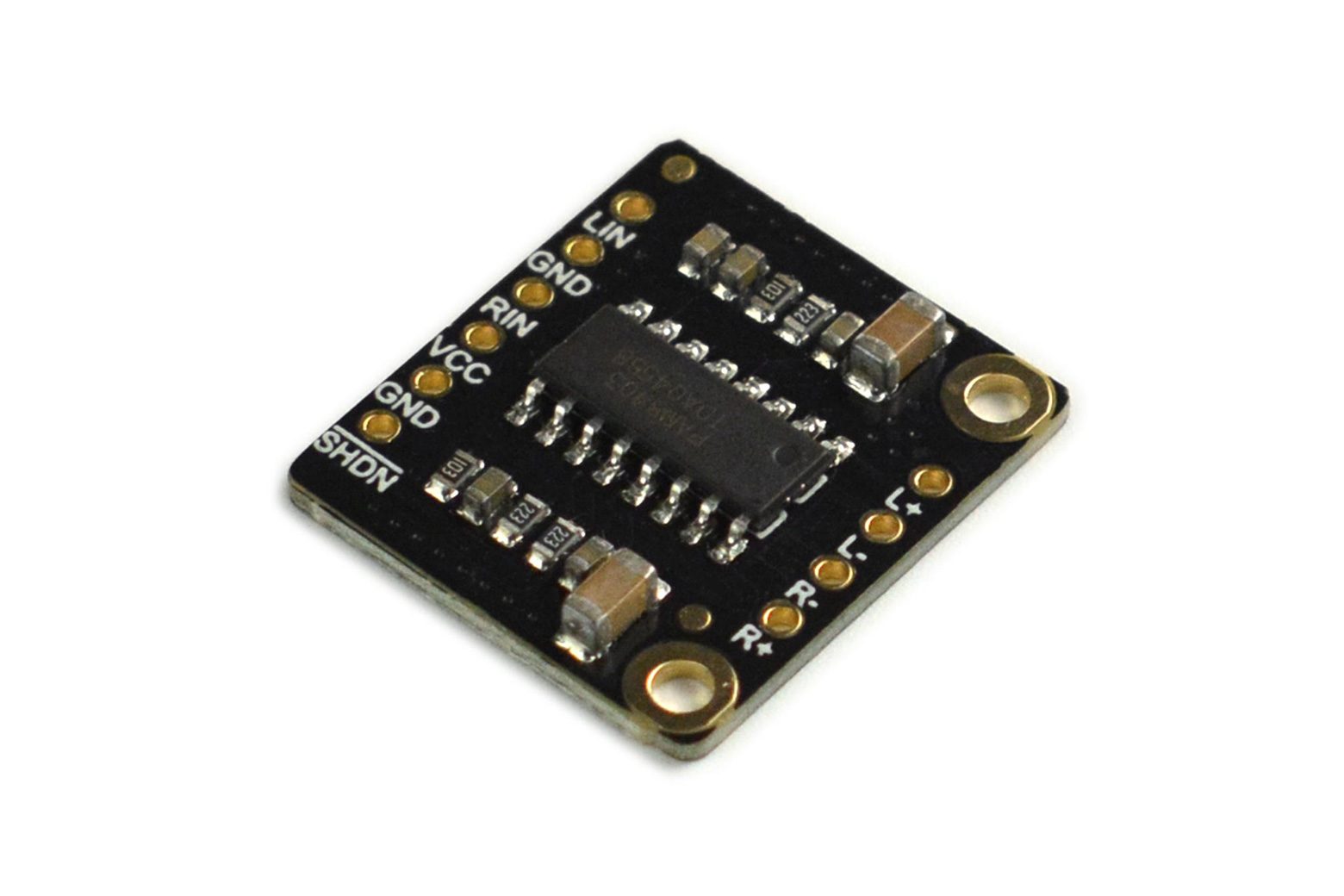

Fermion: PAM8403 Mini amplificatore audio stereo da – DFR0119-O

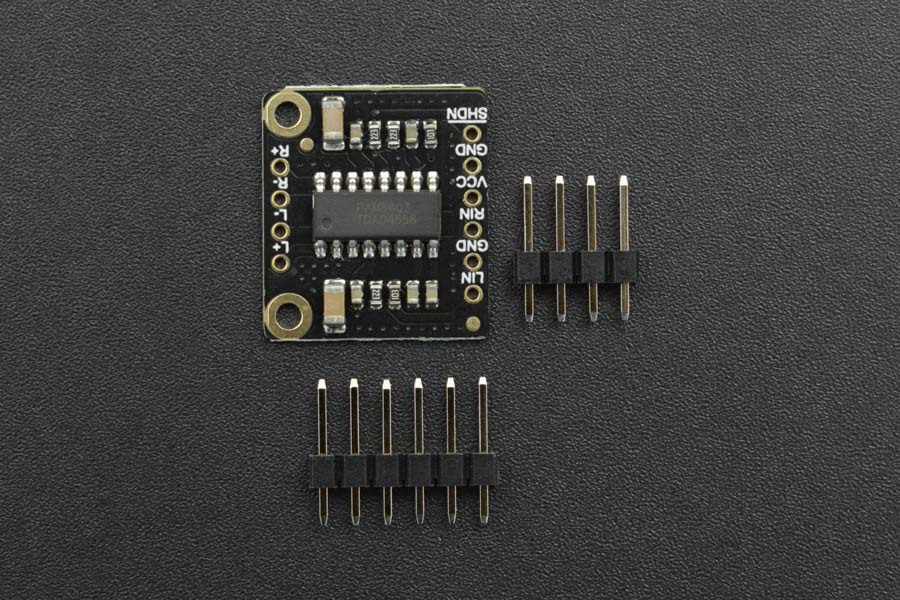

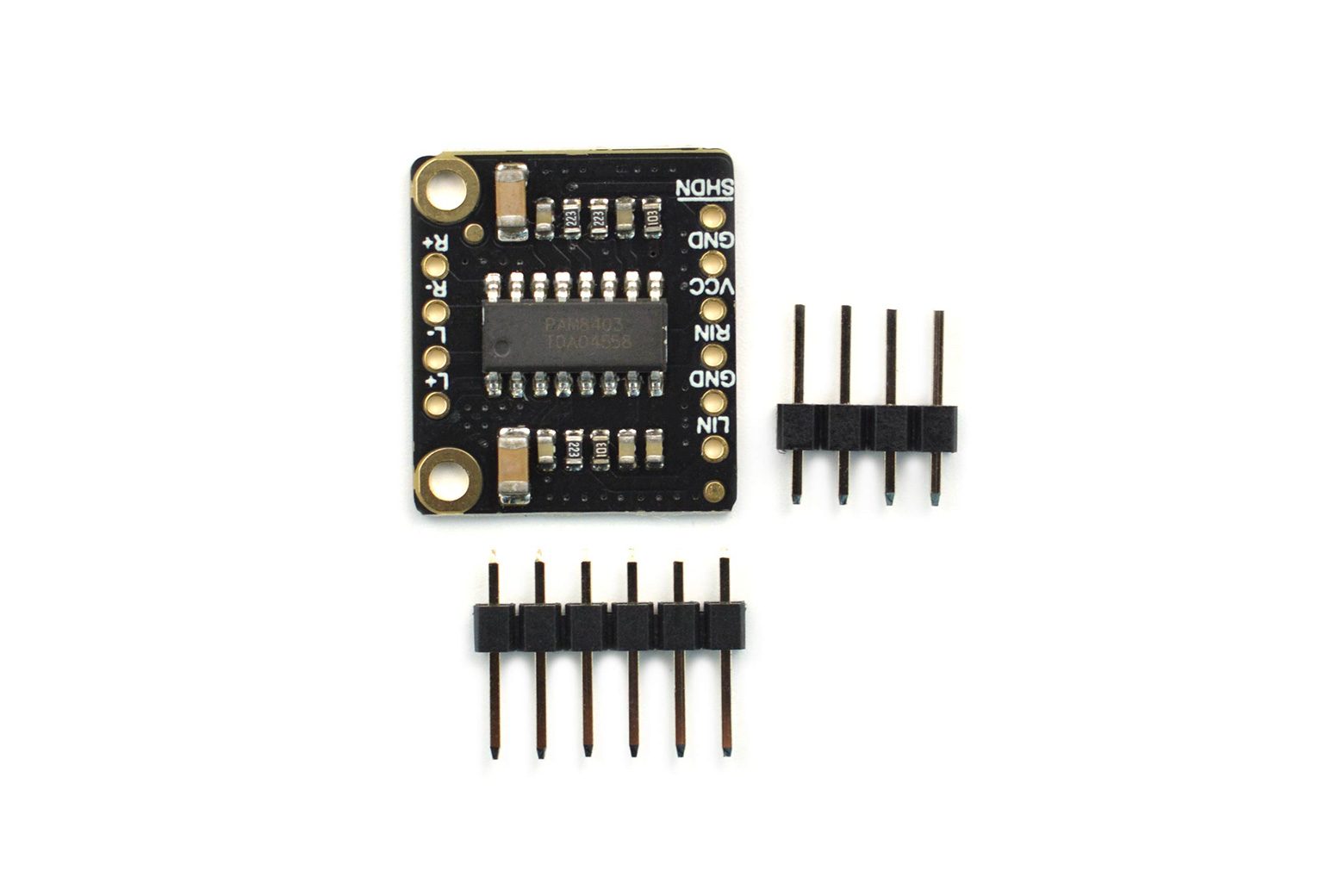

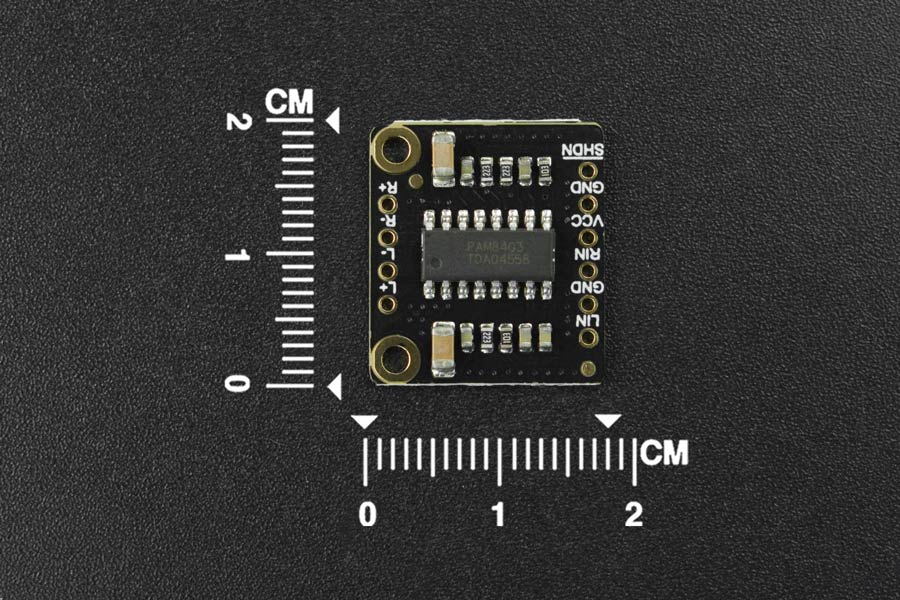

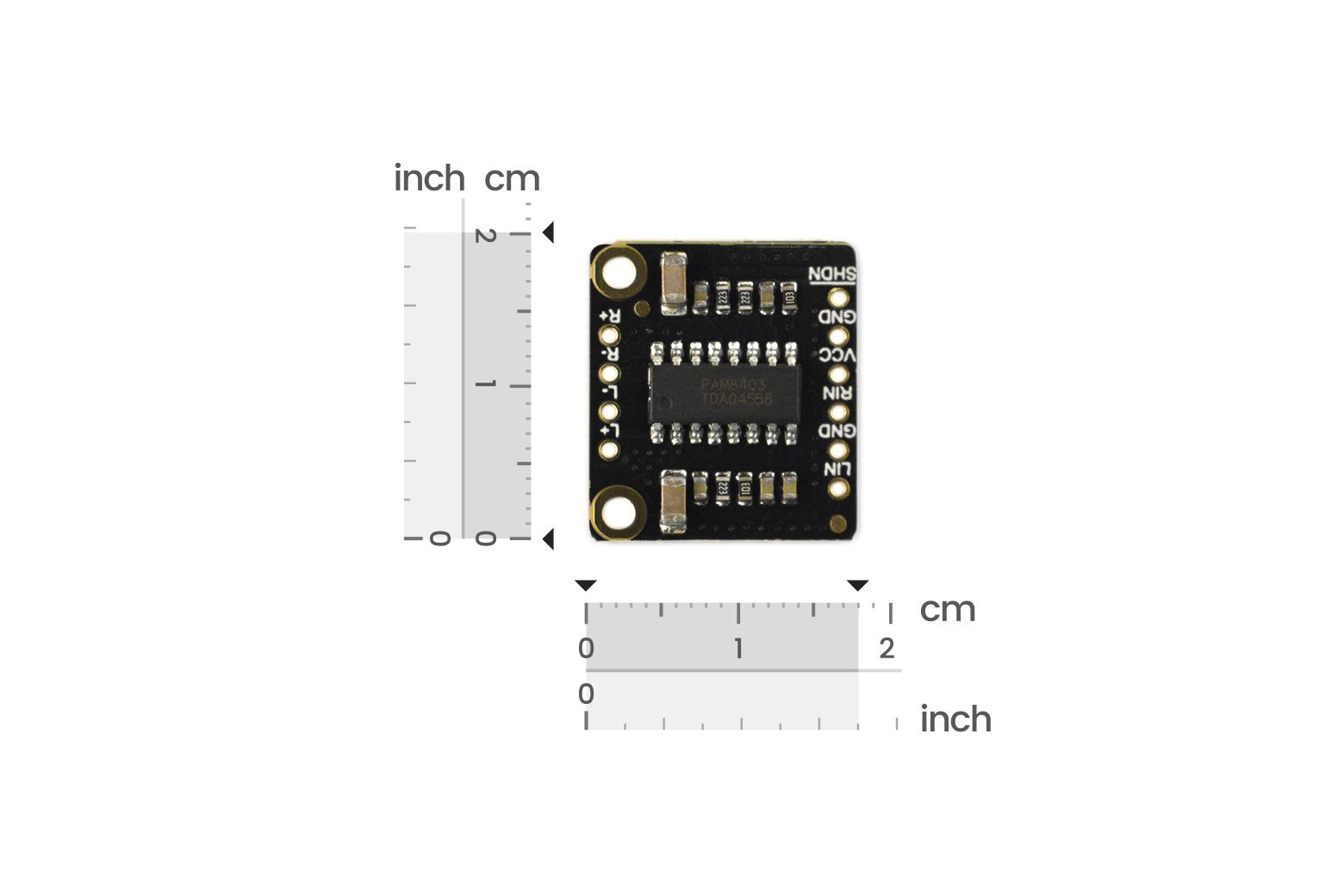

Introduzione Questo è un mini amplificatore audio stereo di DFRobot. Dispone di canali sinistro e destro in grado di realizzare un suono surround stereo. Il modulo ha un corpo mini e un passo dei pin da 2,54 mm, comodo per essere integrato in qualsiasi dispositivo. Utilizzando un altoparlante stereo chiuso (FIT0502), è possibile controllare direttamente l’amplificatore audio senza programmazione. Il mini amplificatore audio stereo ha due modalità: modalità di sospensione e di lavoro. Quando il pin “SHDN” è basso (0 V), il circuito di polarizzazione dell’amplificatore verrà chiuso, quindi il modulo entra in modalità di sospensione, mentre quando il pin “SHDN” è alto (5 V), la modalità di lavoro viene attivata. L’amplificatore audio stereo è in modalità di lavoro per impostazione predefinita (il pin non è collegato). Questo mini amplificatore audio stereo può essere utilizzato in sistemi vocali robot, carillon fai-da-te, modifica del suono. Nota: 1. I poli positivo e negativo non possono essere collegati in modo inverso. 2. I poli negativi per i canali alto e basso sono indipendenti, non collegarli insieme. 3. L’alimentazione non deve essere inferiore a 5,5 V, una tensione troppo elevata danneggerà l’IC. Diagramma dimensionale Diagramma di connessione Specifiche Ingresso alimentazione: CC 3,3-5,5 V Potenza: 3 W（4Ω, 5 V） Amplificatore di classe D Supporto canali sinistro e destro Efficienza: >90% Dimensioni: 18×20 mm/0,71 x0,79″ Passo pin: 2,54 mm Lista di spedizione Mini amplificatore audio stereo da 3 W x1 Documenti Wiki del prodotto PAM8403 Scheda tecnica
