Fermion: potenziometro digitale doppio MCP42100 – DFR0520

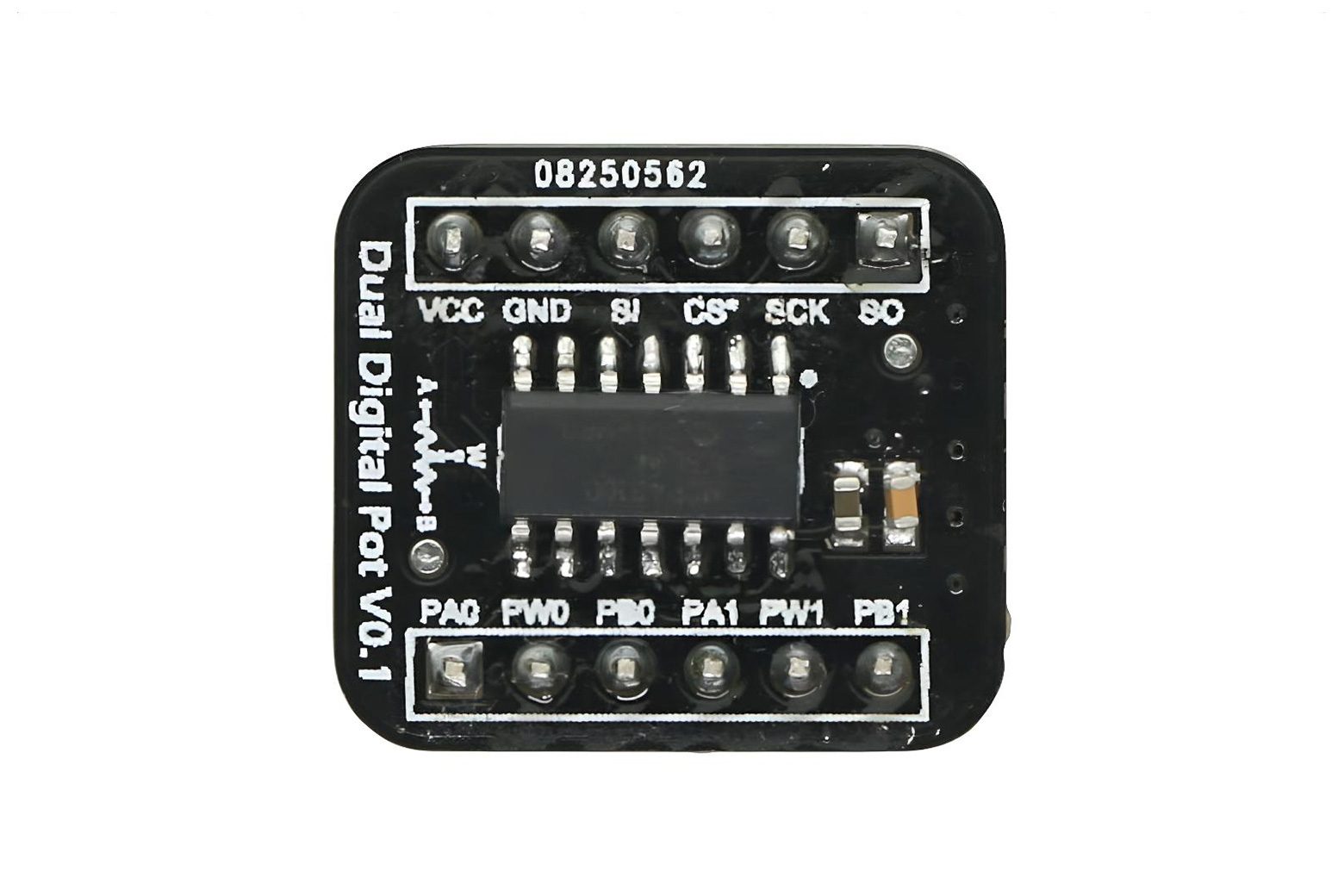

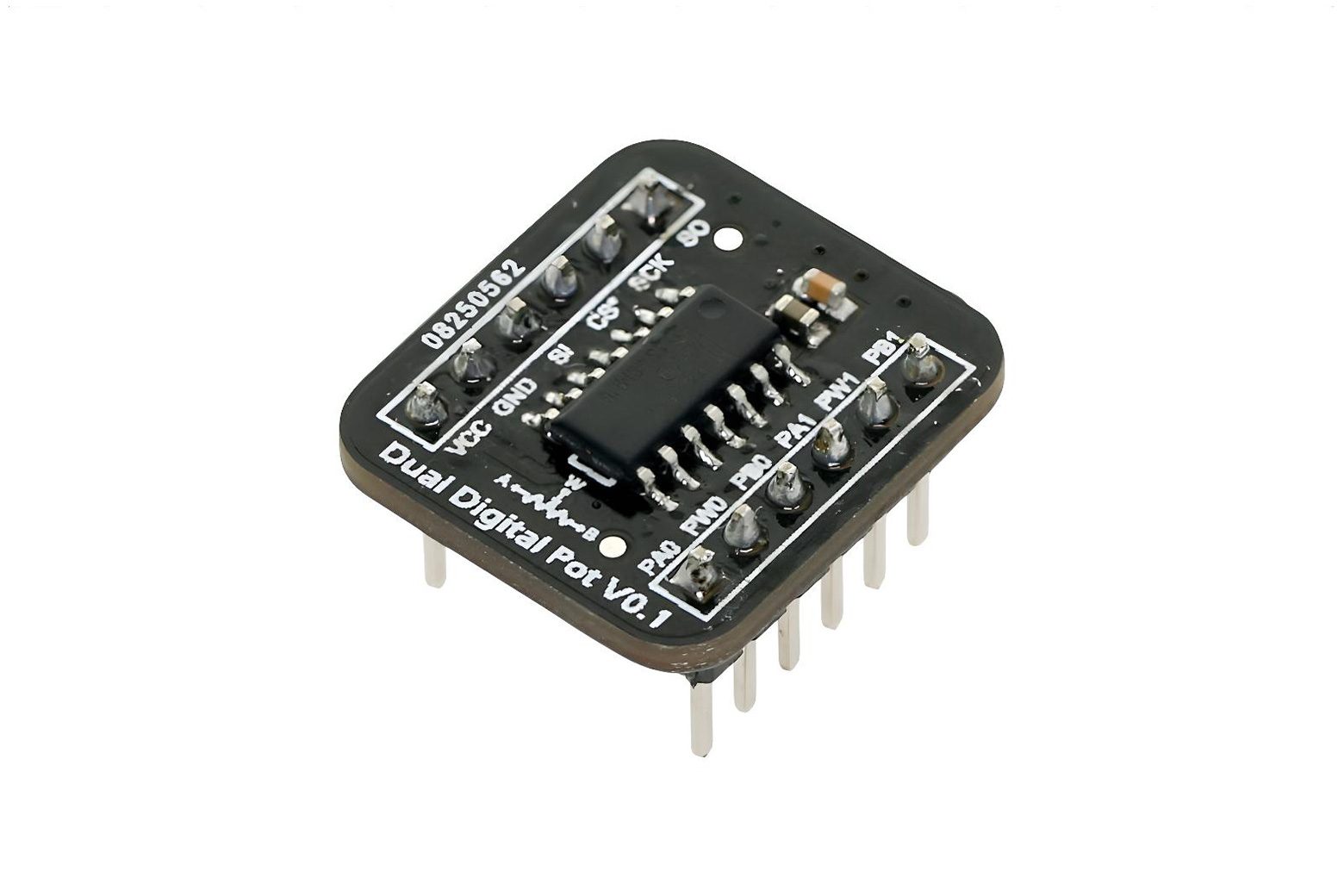

Introduzione Il potenziometro digitale è anche chiamato in breve “Digital Pot”. È una sorta di circuito integrato a segnale misto, in grado di modificare dinamicamente i resistori interni tramite MCU come Arduino. Può essere applicato ad applicazioni quali dimmerazione CC LED, sorgente di tensione lineare stabile, oscillatore, filtro passa basso o amplificatore differenziale. Questo breakout utilizza MCP42100 prodotto internamente con due potenziometri digitali individuali da 100K. È caratterizzato da dimensioni ridotte e basso consumo energetico. Con il nostro tutorial e il codice di esempio forniti, puoi applicare rapidamente questo modulo al tuo progetto. Rispetto al tradizionale potenziometro meccanico, il potenziometro digitale è flessibile (controllo del programma), dimensioni ridotte (IC) ed elevata affidabilità (senza parti meccaniche). Può sostituire quello tradizionale in numerose applicazioni. Il potenziometro digitale viene solitamente utilizzato per modificare il volume del suono nei dispositivi audio, come altoparlanti intelligenti, telefoni cellulari e lettori musicali. Inoltre, con un circuito op-amp progettato correttamente, il potenziometro digitale può anche essere applicato per modificare dinamicamente alcuni parametri chiave del circuito, come l’attenuazione CC del LED (corrente di uscita), sorgente di tensione lineare stabile (tensione di uscita), oscillatore (frequenza e ampiezza), filtro passa basso (larghezza di banda) e amplificatore differenziale (guadagno). Questo breakout utilizza MCP42100 prodotto internamente con due potenziometri digitali individuali da 100K POT0 e POT1. Ogni vaso ha 256 prese con una resistenza di 100KΩ. Supporta un’ampia alimentazione di tensione (CC 2,7 V – 5,5 V) compatibile con MCU da 3,3 V e 5 V. Il breakout è di piccole dimensioni (20,0 mm*18,0 mm) e riserva il pin SO per più breakout configurati in connessione a margherita. Se si dispone di uno schermo I/O in mano, questo breakout può essere facilmente collegato ad esso con il cavo maschio-maschio a 5 pin in dotazione. Schema di collegamento di Arduino Dall’oscilloscopio si possono osservare due onde triangolari sfasate. Se ingrandiamo una sezione dell’onda, l’onda triangolare è in realtà composta da molti passaggi. Ogni passo corrisponde ad una posizione del tergicristallo. La larghezza del passo è di circa 1 ms, poiché il programma ritarda di 1 ms tra ogni modifica del cursore. Il semiciclo al piano superiore e il semiciclo al piano inferiore consistono di 256 passi ciascuno, quindi il periodo dell’onda triangolare è 256*2=512 ms. Il potenziometro digitale può modificare rapidamente la posizione del tergicristallo e il tempo di assestamento può arrivare fino a microsecondi (18μs, tipico). Caratteristiche Basso consumo, dimensioni ridotte Doppio potenziometro digitale Compatibile con alimentazione da 3,3 V o 5,0 V Applicazioni Regolazione del volume o del tono del suono Dimmer LED CC, controllo del contrasto Sorgente di tensione programmabile, filtro, amplificatore differenziale Specifiche Tensione di alimentazione: 2,7 ~ 5,5 V CC Corrente di funzionamento statica: < 1 μA Valore del potenziometro: 100 KΩ Risoluzione: 8 bit, 256 prese per ciascun potenziometro Numero di potenziometri: 2 Interfaccia: SPI Temperatura di funzionamento: -40℃～85℃ Dimensioni: 20,0mm*18,0mm Lista di spedizione Dual Digital Pot (100K) V1.0 x1 Cavo 5P maschio-maschio x1 Documenti Wiki del prodotto Altri documenti
