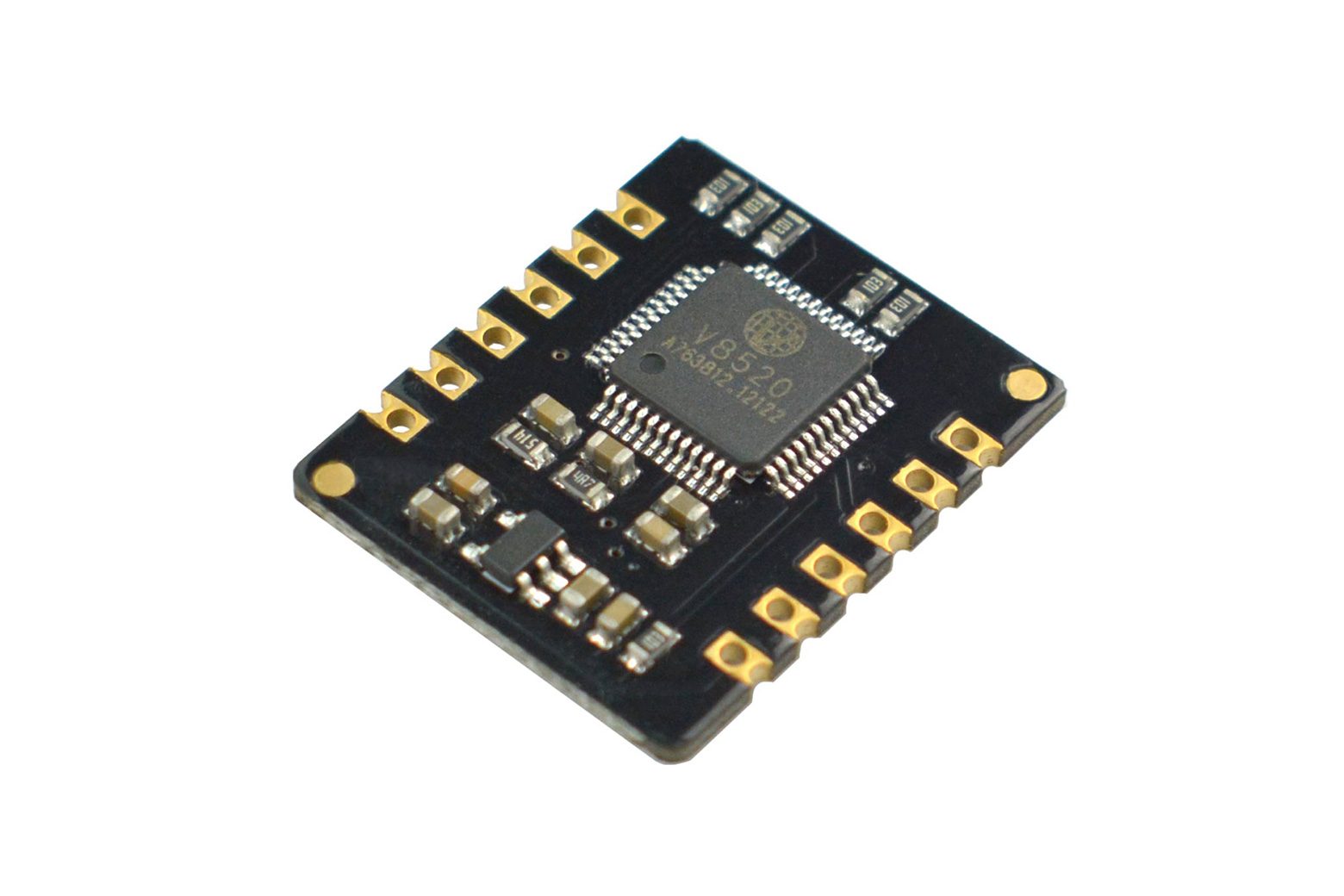

Fermion: sensore di frequenza cardiaca e ossimetro – SEN0344

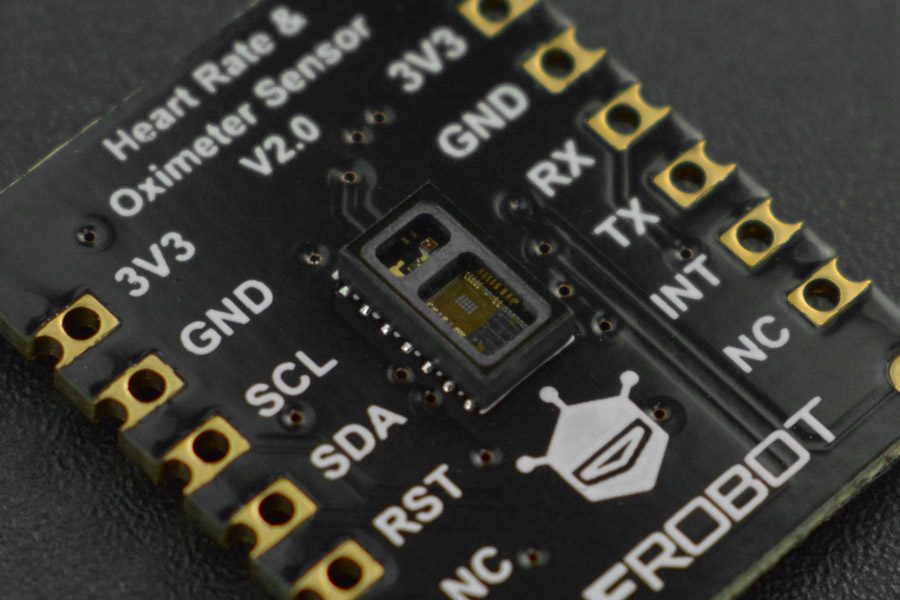

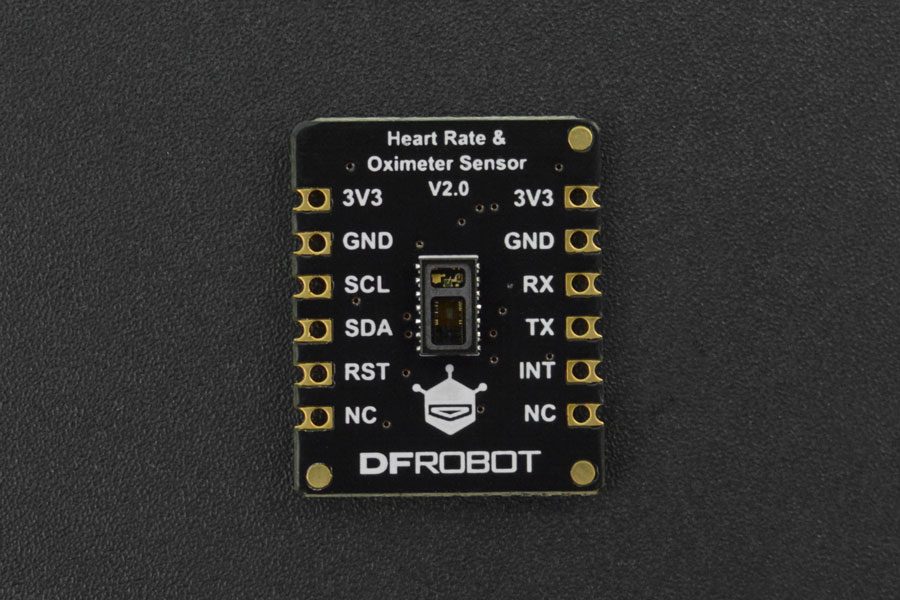

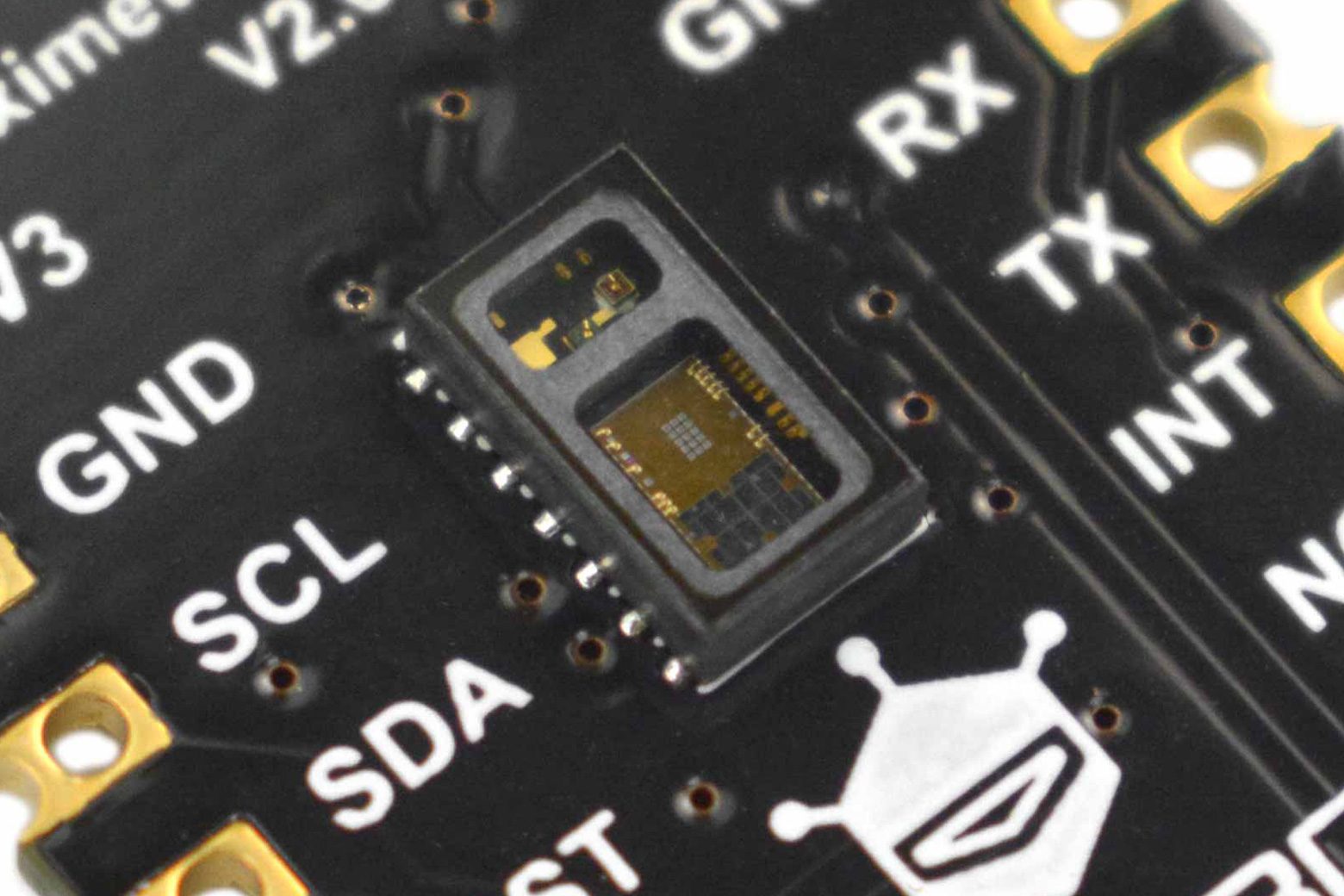

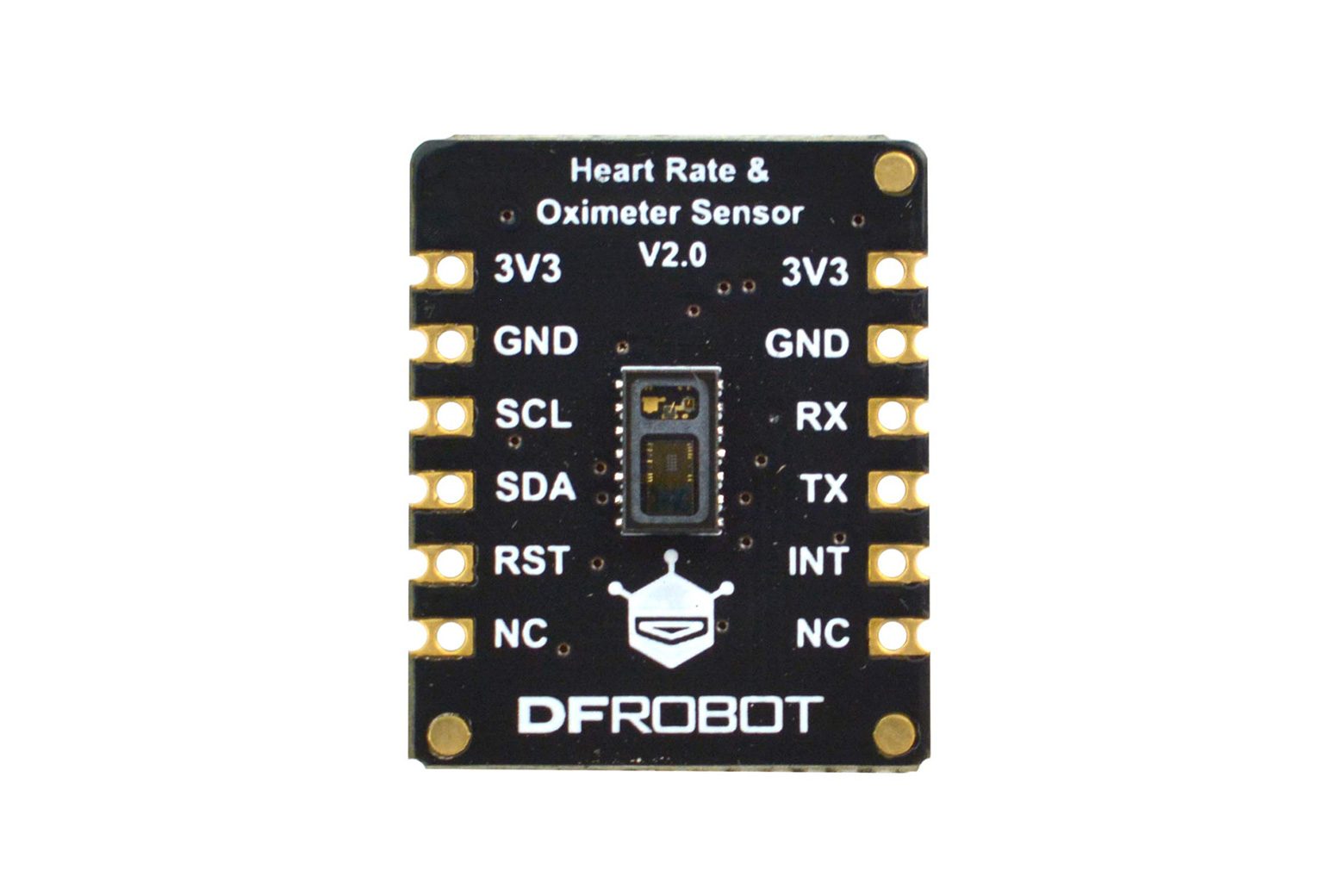

Introduzione Il sensore di frequenza cardiaca e ossimetro DFRobot integra il chip Maxim MAX30102 e un MCU con algoritmo di frequenza cardiaca e ossimetria. Il MAX30102 utilizza PPG (PhotoPlethysmoGraphy) per misurare i dati, che verranno convertiti in valori di frequenza cardiaca e ossimetria quando elaborati dall’MCU, quindi inviati tramite I2C o UART, rendendo il sensore facile da usare e riducendo notevolmente l’occupazione delle risorse del controller principale. Nel frattempo, viene fornito il corrispondente computer superiore per consentire di leggere comodamente i dati tramite un PC. Nota: 1.La pressione può cambiare quando il dito viene premuto direttamente sul sensore, il che influenzerà l’output dei dati. Quindi prova a fissare il sensore sul tuo dito. 2.Indossare il sensore sul dito e non vi è alcuna differenza nella direzione di indossamento. 3. Questo prodotto non è uno strumento medico professionale e non deve essere utilizzato come accessorio ausiliario nella diagnosi e nel trattamento. Aggiornamento Il sensore V2.0 è dotato di un microprocessore che integra l’algoritmo della frequenza cardiaca e dell’ossimetria, che può emettere direttamente i dati rilevanti. E supporta la comunicazione I2C/UART. Caratteristiche Microcontrollore con algoritmo integrato I dati possono essere letti direttamente attraverso il computer host Applicazioni Progetto di monitoraggio della frequenza cardiaca dell’ossigeno nel sangue Saturimetro della frequenza cardiaca domestica Progetto di monitoraggio della frequenza cardiaca e dell’ossigeno nel sangue a lungo termine Specifiche Alimentazione: 3,3 V Corrente di lavoro: <15 mA Comunicazione: I2C/UART Indirizzo I2C: 0x57 Intervallo di temperatura operativa: -40 ℃~85 ℃ Dimensioni: 18 x 22 mm/0,71 x 0,87″ Progetti Progetto 1. Sistema di monitoraggio remoto del paziente Introduzione: questo dispositivo demo raccoglie la temperatura corporea, il livello di saturazione di ossigeno, il peso e la pressione sanguigna e invia questi parametri al cloud AWS Per raccogliere i dati del sensore e inviarli ad AWS ho utilizzato la scheda di sviluppo AVR-IoT-WA Elenco di spedizione Fermion: MAX30102 Sensore di frequenza cardiaca e ossimetro V2.0 x1 2.54-6P Nero Intestazione pin a riga singola x1 Documenti Wiki del prodotto.
