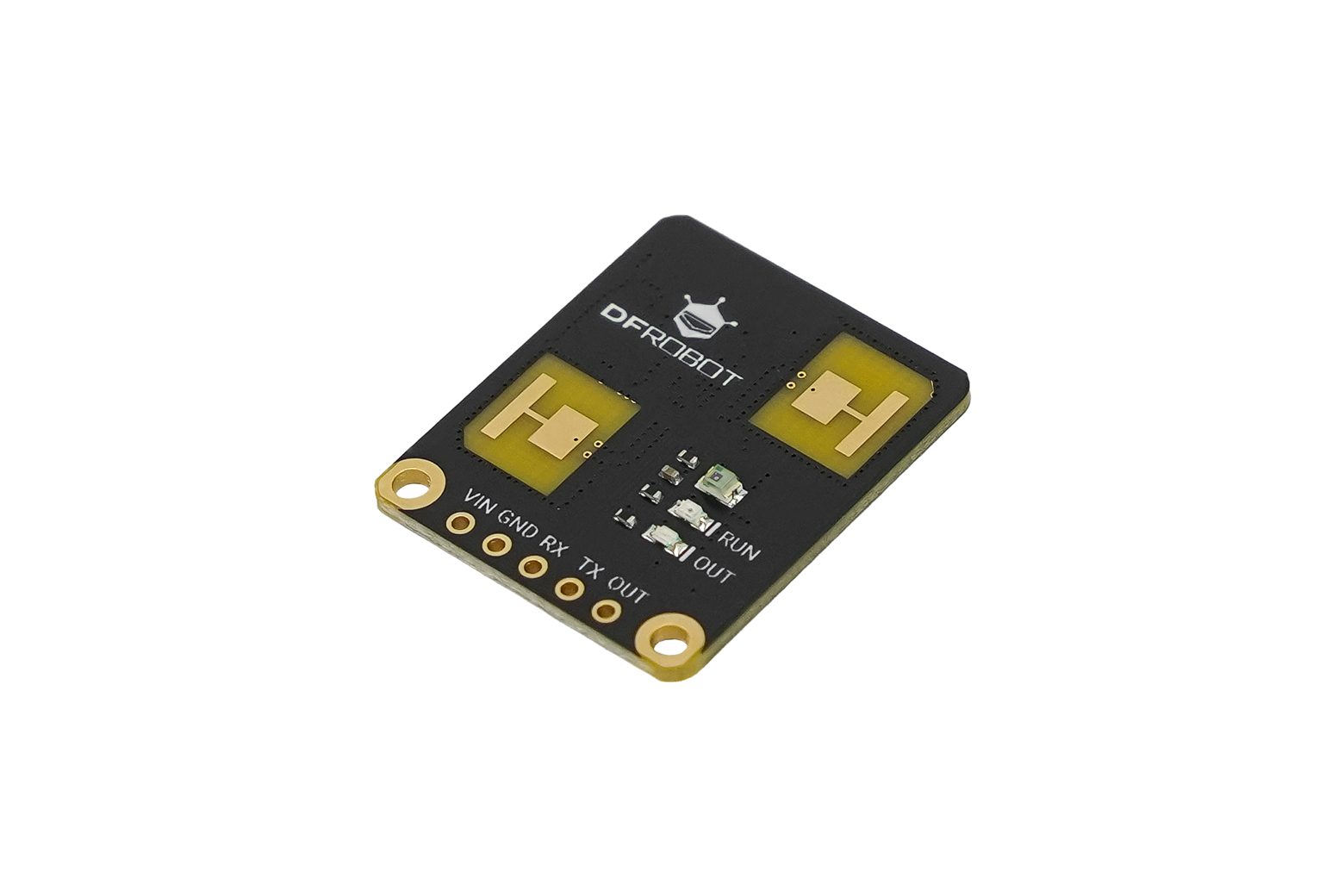

Fermion: Sensore di presenza umana C4002 mmWave – SEN0691

Introduzione Oltre i limiti PIR tradizionali, offre l’automazione della “Presenza Reale” con rilevamento del micro-movimento. I sensori PIR tradizionali spesso non riescono a rilevare gli occupanti fermi, portando a una scomoda disattivazione dell’illuminazione. Il modulo radar Fermion: C4002 mmWave risolve questo problema utilizzando la tecnologia FMCW a 24 GHz per rilevare micromovimenti (come la respirazione e l’espansione del torace). In grado di distinguere tra bersagli in movimento, stazionari e in micromovimento entro un raggio di 10×10 metri, questo modulo funge da componente principale affidabile per l’illuminazione intelligente, il controllo HVAC e il monitoraggio della sicurezza nei sistemi Home Assistant e IoT. Integrazione semplificata dell’assistente domestico Progettato per semplificare il processo di sviluppo, eliminando la necessità di complesse operazioni di reverse engineering. Pronto per l’hardware: l’interfaccia UART standard si collega facilmente ai controller ESP32. Software pronto: completamente compatibile con ESPHome (Home Assistant). Viene fornito un file di configurazione YAML verificato per la distribuzione immediata. Entità istantanee: espone automaticamente le entità “Occupazione”, “Distanza” ed “Energia” in Home Assistant quando lampeggiano. Figura: Presenza umana statica e in movimento del modulo radar Fermion C4002 mmWave Rilevamento di presenza statica reale (portata 10×10 m) In grado di rilevare individui seduti, addormentati o in piedi completamente immobili. Ideale per camere da letto, uffici e bagni. Rilevamento del movimento: fino a 11 m (camminando/correndo). Rilevamento statico: fino a 10 m (lettura/digitazione/sonno). Figura: Campo di rilevamento del modulo radar Fermion C4002 mmWave Controllo di precisione per ambienti complessi A differenza dei sensori passivi con portate fisse, il C4002 offre una distanza di rilevamento configurabile tramite software. Questa funzionalità consente una corrispondenza precisa della copertura del sensore con la disposizione fisica della stanza. Monitoraggio mirato: configura il sensore per coprire solo aree funzionali specifiche (ad esempio un divano o uno spazio di lavoro) ignorando rigorosamente il movimento negli sfondi adiacenti (ad esempio corridoi o porte aperte). Gestione della penetrazione nei muri: impostando una soglia di distanza massima, gli utenti possono impedire al segnale radar di penetrare nei muri sottili e di rilevare attività nelle stanze vicine. Adattabilità: adatto a spazi diversi, dai piccoli bagni ai grandi soggiorni open space. Filtraggio ambientale intelligente Per prevenire falsi allarmi comuni nella tecnologia radar (ad esempio, piante che ondeggiano, tende in movimento), il C4002 incorpora l’apprendimento adattivo del rumore di fondo. Il modulo stabilisce automaticamente un modello di rumore dell’ambiente, filtrando le interferenze non umane per garantire che gli attivamenti si verifichino solo in caso di effettiva presenza umana. Figura: Anti-interferenza del modulo radar Fermion C4002 mmWave Specifiche Voltaggio operativo: 3,6 ~ 5,5 V Capacità di rilevamento: Movimento, Micro-movimento/Corpo umano stazionario Distanza massima di rilevamento: Movimento 11 m, Micro-movimento/Stazionario 10 m Angolo di rilevamento: 120° x 120° Interfaccia di uscita: OUT (IO configurabile), UART Frequenza operativa: 24 GHz ~ 24,25 GHz Rilevamento luce: 0 ~ 50 lux Temperatura operativa: -20 ~ 85 ˚C Dimensioni del prodotto: 22 mm x 26 mm Elenco di spedizione Fermione: C4002 Sensore di presenza umana mmWave x1 Intestazione a 5 pin x1 Documenti Wiki del prodotto (guide e piedinatura) Libreria Arduino Tutorial sulla configurazione ESPHome (YAML) – Costruire un assistente domestico nativo Sensore di presenza MmWave con ESPHome su applicazioni ESP32-C6 Automazione dell’illuminazione intelligente: mantiene l’illuminazione basata sulla presenza reale (respirazione/micromovimento) anziché movimenti ampi, risolvendo il problema dello spegnimento delle luci durante la lettura o il lavoro. Gestione energetica HVAC: attiva automaticamente l’aria condizionata o il riscaldamento solo quando la stanza è effettivamente occupata, ottimizzando l’efficienza energetica nelle case o negli uffici. Assistenza agli anziani rispettosa della privacy: rileva la presenza o l’inattività prolungata nelle camere da letto o nei bagni senza la necessità di telecamere invasive o dispositivi indossabili. Sicurezza nascosta: in grado di rilevare intrusioni attraverso sottili ostacoli non metallici (come decorazioni o pareti sottili), consentendo una configurazione di sicurezza completamente nascosta.
