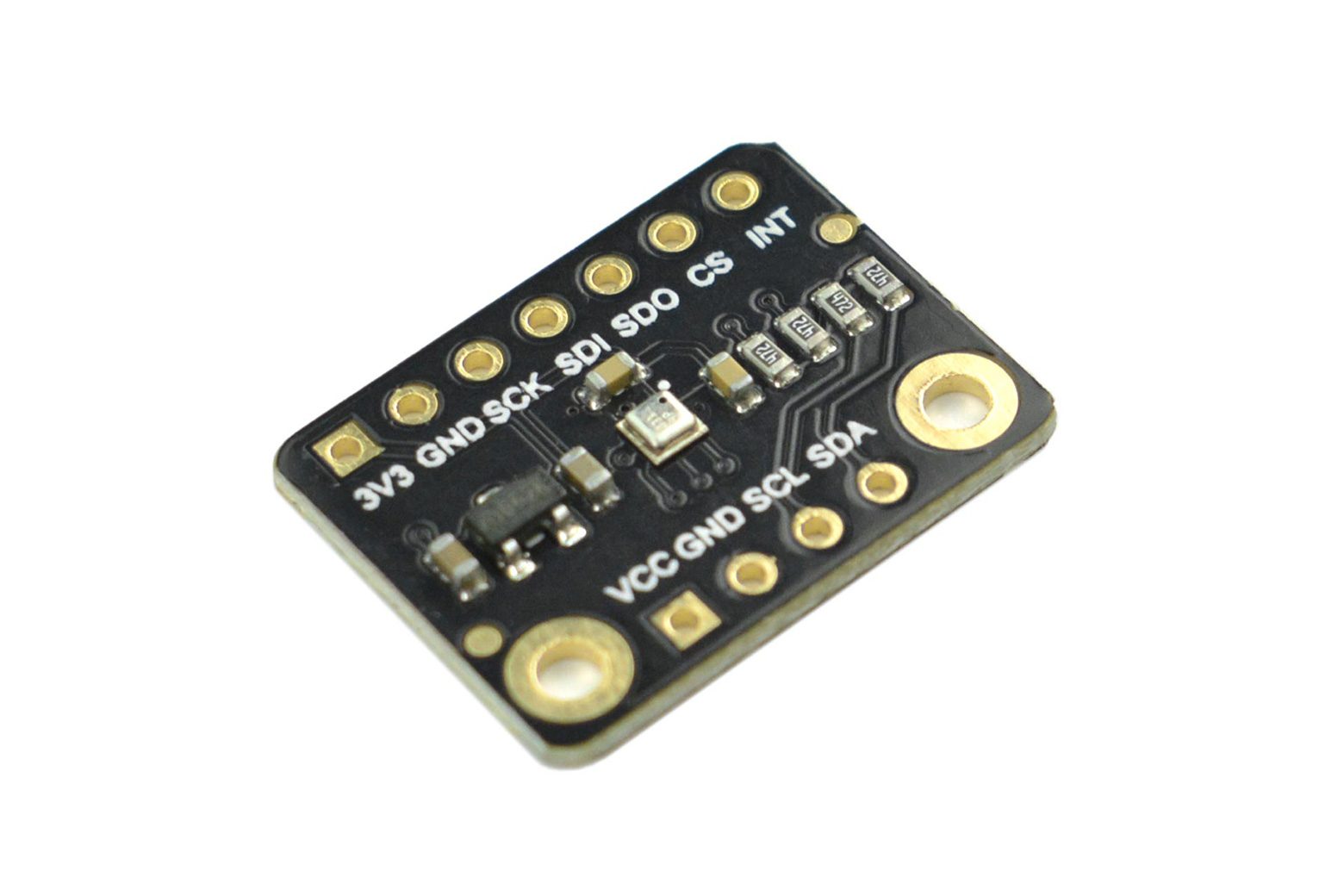

Fermion: sensore di pressione barometrica digitale – SEN0423

Introduzione BMP390L, un sensore di pressione dell’aria digitale dedicato di livello industriale sviluppato da Bosch, ha le caratteristiche di stabilità a temperature estremamente elevate, bassa deriva, basso consumo energetico e basso rumore. La sua corrente di sospensione è di soli 54 µA, la modalità di misurazione del consumo energetico più elevato è di 650 µA e l’impatto del rumore è inferiore a 0,02 Pa. L’errore massimo di precisione assoluta è inferiore a 50 Pa e la precisione relativa può raggiungere 3 Pa (equivalenti a 25 cm), ovvero superiore del 166,7% rispetto a quella della generazione precedente, garantendo la precisione della misurazione. La stabilità a lungo termine di questo modello è molto più avanti rispetto alla generazione precedente e l’errore di stabilità a lungo termine su 12 mesi è di soli 16Pa. La sua precisione, stabilità e basso consumo energetico lo rendono molto adatto per il posizionamento in interni e altre scene che i segnali GPS non possono coprire e può essere integrato in sicurezza nelle apparecchiature. Caratteristiche del diagramma di connessione Elevata precisione (deviazione assoluta ＜50Pa, precisione relativa ＜3Pa) Elevata stabilità a lungo termine (±16Pa/anno) Stabilità a temperatura estremamente elevata e caratteristiche di deriva bassa Basso consumo energetico (corrente di sospensione: 54uA, corrente di lavoro ＜650uA) Specifica Tensione di lavoro: 3,3 V Corrente di lavoro: modalità di sospensione (54uA) / modalità normale (357~650uA) Modalità interfaccia: I2C/SPI Indirizzo I2C: 0x77 (indirizzo predefinito)/0x76 (opzionale: pin SDO collegato a GND) Intervallo di rilevamento della pressione: 300~1250 hPa Precisione relativa: ±0,03 hPa (equivalente a 25 cm) (@700-1100 hPa, 25-40°C) Precisione assoluta: ±0,50 hPa Coefficiente di deviazione della temperatura: ±0,6Pa/K (@900hPa, 25-40°C) Stabilità a lungo termine: ±0,16hPa/anno Precisione ODR: ±2~±12% Tempo di avvio: 2ms Intervallo di temperatura operativa: -40℃~+85℃ (la misurazione a precisione completa può essere utilizzata sotto 0℃~+65℃) Dimensioni del modulo: 15*20 (mm) / 0,59*0,79 (pollici) Elenco di spedizione Fermion: BMP390L Sensore di pressione barometrica digitale (breakout) x1 2,54-7P Nero Pin Header a riga singola x1 2,54-4P Nero Pin Header a riga singola x1 Documenti Wiki del prodotto Applicazioni Monitoraggio e navigazione delle risorse (rilevamento del pavimento) Misurazione del livello dell’acqua Indicazione della velocità verticale (ad es. velocità di salita/discesa) Miglioramento della navigazione GPS Navigazione e applicazioni esterne Assistenza sanitaria applicazioni (ad es. spirometria) Applicazioni AR e VR Consapevolezza del contesto Stabilizzazione del volo Rilevamento di intasamenti
