Fermion: sensore di pressione barometrica e – SEN0666

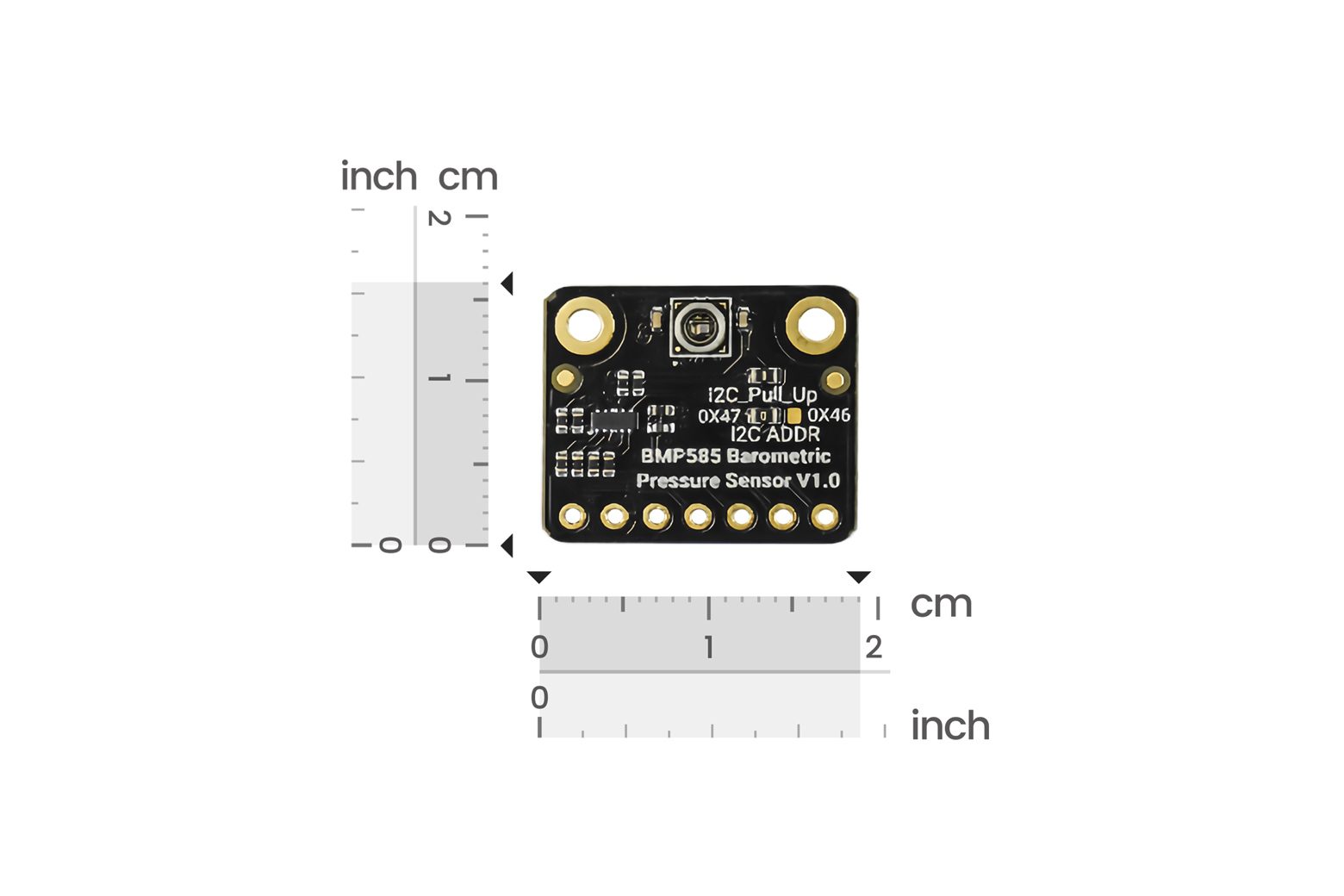

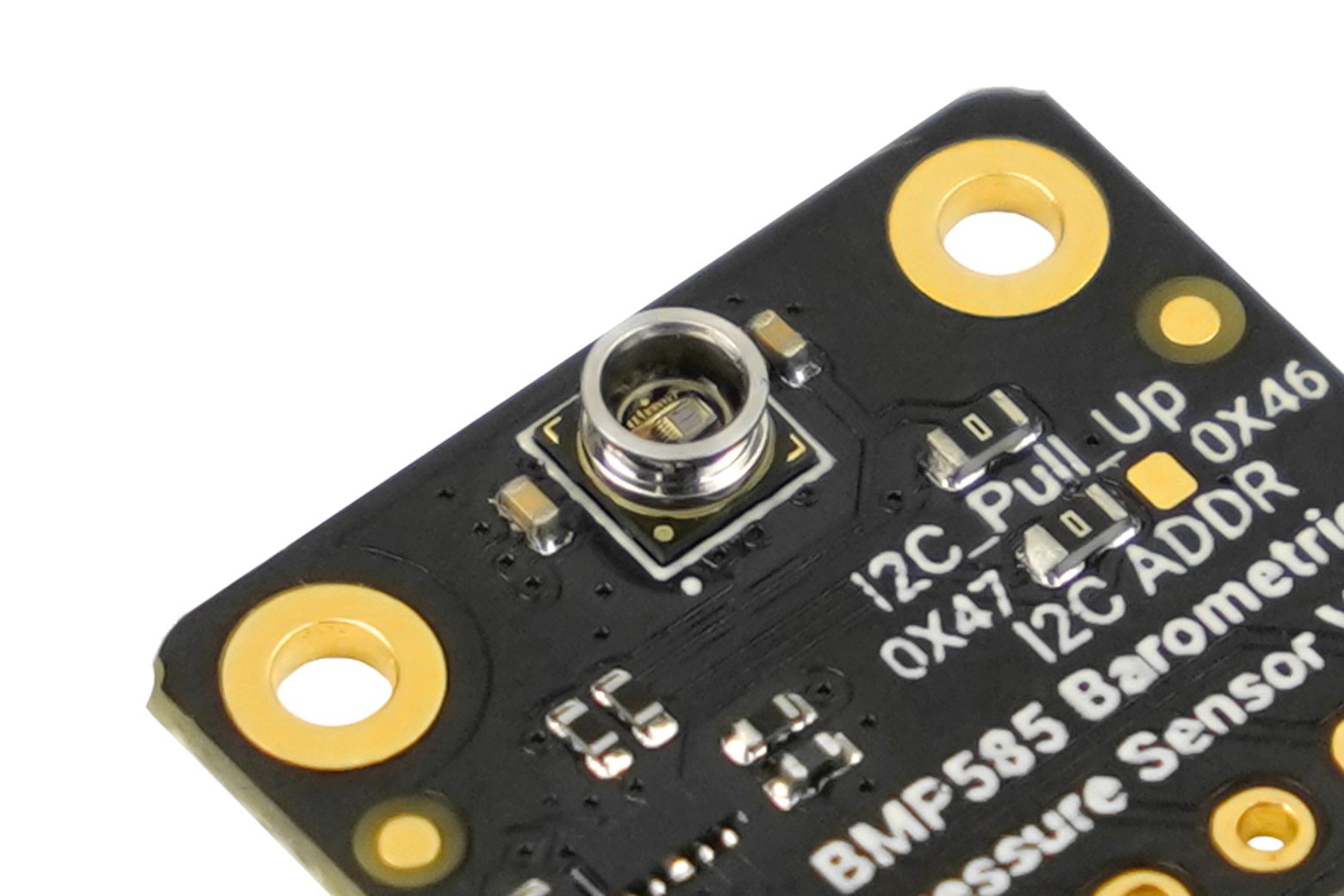

Introduzione Fermion: il sensore di pressione barometrica e temperatura ad alta precisione BMP585 è un modulo di monitoraggio ambientale ultracompatto di livello industriale progettato per applicazioni con vincoli di spazio che richiedono estrema durata. Integrando il chip MEMS Bosch BMP585 di nuova generazione nel fattore di forma miniaturizzato Fermion (19×16 mm), questo altimetro digitale breakout offre una precisione assoluta a livello di laboratorio di ±0,3 hPa e un rumore estremamente basso (senza occupare spazio prezioso sul PCB. Distinto dai sensori standard, l’unità di rilevamento della pressione presenta una cavità proprietaria riempita di gel che fornisce una solida protezione contro acqua, umidità e sostanze chimiche. Con una corrente di sonno di soli 2μA e supporto per I2C, SPI e Interfacce I3C, questa scheda barometrica miniaturizzata è la soluzione definitiva per dispositivi altamente integrati come dispositivi indossabili intelligenti, microdroni e localizzatori GPS portatili in cui le dimensioni, l’efficienza energetica e la resistenza ambientale non sono negoziabili. Design resistente a liquidi e sostanze chimiche A differenza dei tradizionali sensori MEMS a cavità aperta soggetti a guasti ambientali, il modulo BMP585 utilizza un alloggiamento specializzato riempito di gel corrosione senza interferire con la trasmissione della pressione. Di conseguenza, il sensore atmosferico rinforzato mantiene prestazioni costanti in scenari esterni complessi, come ambienti marini, monitoraggio delle fognature o siti industriali, prolungando significativamente la durata operativa dell’hardware. Precisione e stabilità superiori Progettato per applicazioni in cui ogni centimetro conta, il sensore ambientale Fermion raggiunge una precisione di pressione assoluta di ±0,3 hPa e calcola l’altitudine con eccezionale fedeltà. Il circuito integrato a basso rumore garantisce che il rumore di uscita rimanga inferiore a 0,1 Pa, eliminando la necessità di agenti esterni aggressivi Il filtraggio che causa il ritardo dei dati rende il barometro digitale particolarmente efficace per il monitoraggio della velocità verticale negli UAV (mantenimento dell’altitudine del drone) e per il rilevamento di piccoli cambiamenti a livello del pavimento nei sistemi di navigazione indoor. Elaborazione intelligente dei dati su chip Per ridurre il carico di elaborazione sul microcontrollore host, lo strumento di pressione MEMS è dotato di buffering FIFO hardware integrato e di un filtro IIR (Infinite Impulse Response) configurabile causato da improvvise raffiche di vento o vibrazioni meccaniche direttamente a livello hardware. Ciò si traduce in un’uscita del segnale più pulita per il controller principale, liberando risorse della CPU per altre attività critiche come la stabilizzazione del volo o la comunicazione wireless.Integrazione versatile ed efficienzaIl sensore di pressione è progettato per la flessibilità, supportando i protocolli I2C e SPI legacy nonché il moderno standard I3C per una maggiore produttività. Il modulo è perfettamente adatto per implementazioni remote alimentate a batteria. L’inclusione di librerie open source per Arduino e Python accelera ulteriormente il ciclo di sviluppo di prototipi che coinvolgono la registrazione di dati ambientali o una tecnologia indossabile intelligente. 0x46 BMP585 Parametri Intervallo di misurazione della pressione: 30 ~ 125 kPa Intervallo di misurazione della temperatura: 0 ~ 65 °C Precisione della pressione assoluta: ±0,3 hPa (tip.) Precisione della pressione relativa: ±0,06 hPa / 10 kPa (tip.) Precisione dell’altitudine relativa: ±0,5 m / 10 kPa Coefficiente di deriva della temperatura: ±0,5 Pa / K Pressione Risoluzione dati: 1 / 64 Rumore ultra-basso: Dimensioni fisiche Dimensioni PCB: 19×16×3,55 mm Spaziatura fori di montaggio: 14 mm Diametro fori di montaggio: 2,0 mm Elenco di spedizione Fermion: BMP585 Sensore di pressione barometrica e temperatura ad alta precisione ×1 10 pin-2.54 Nero Intestazione pin a riga singola ×1 Documenti Wiki del prodotto Diagramma schematico Diagramma dimensioni e layout dei componenti 2D_CAD 3D_STP Chip BMP585 Scheda tecnica Applicazioni UAV/Droni: mantenimento di precisione dell’altitudine ed evitamento degli ostacoli (protezione impermeabile) IoT all’aperto: stazioni meteorologiche e monitor ambientali in zone ad alta umidità Tecnologia sportiva: altimetri per computer da escursionismo, arrampicata e ciclismo. Navigazione interna: rilevamento del piano e posizionamento dell’ascensore. Idrologia: rilevamento del livello dell’acqua (basato sulla pressione dell’aria).
