Fermion: sensore di temperatura I2C ad alta – SEN0435

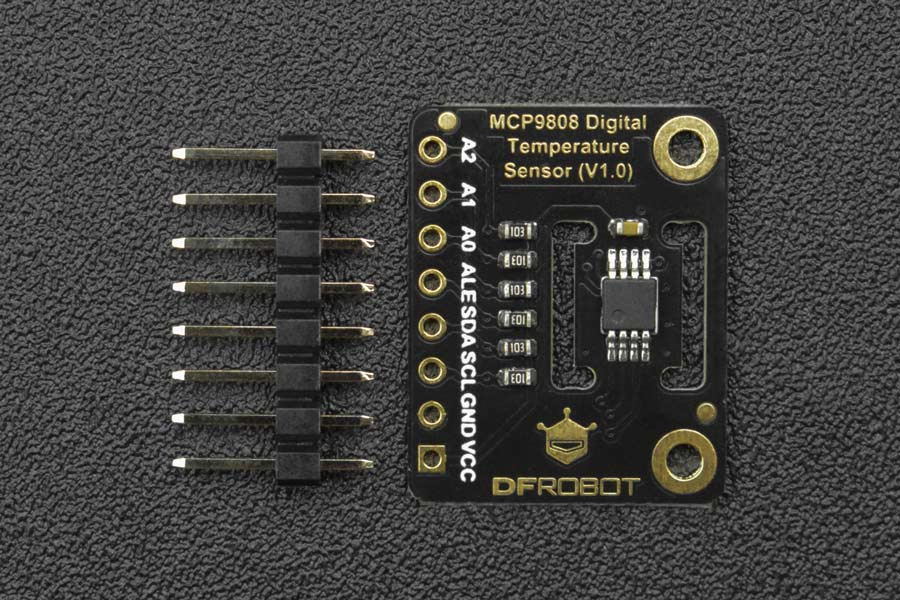

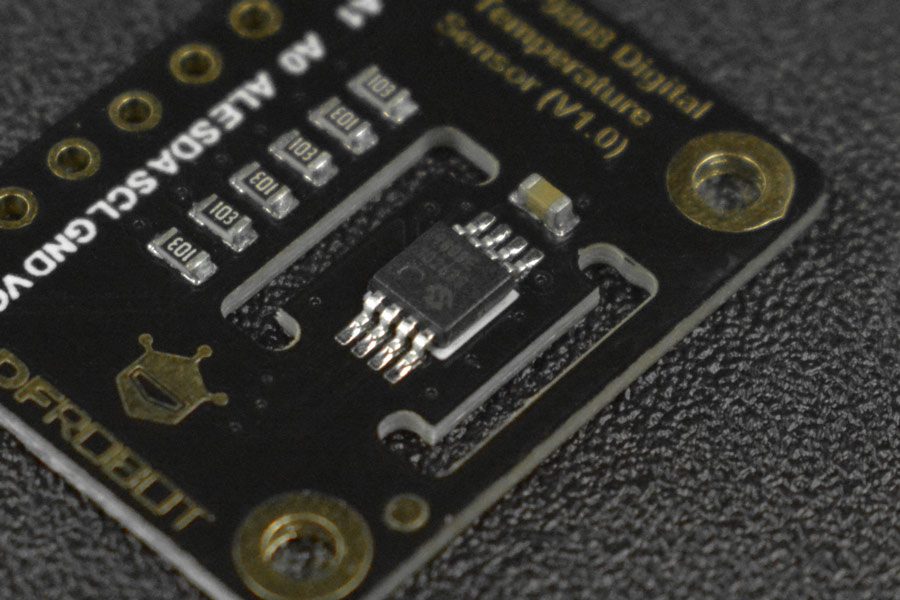

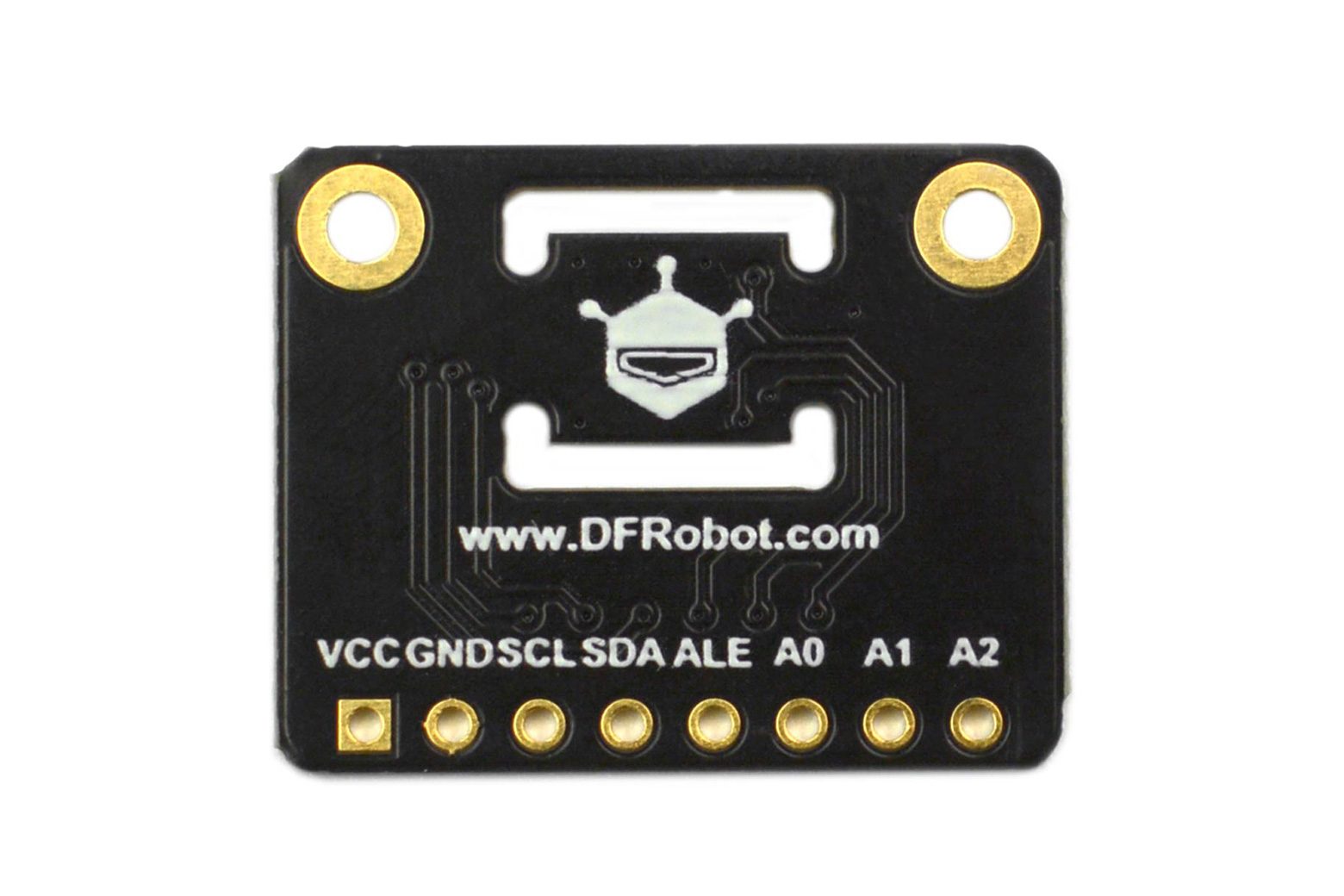

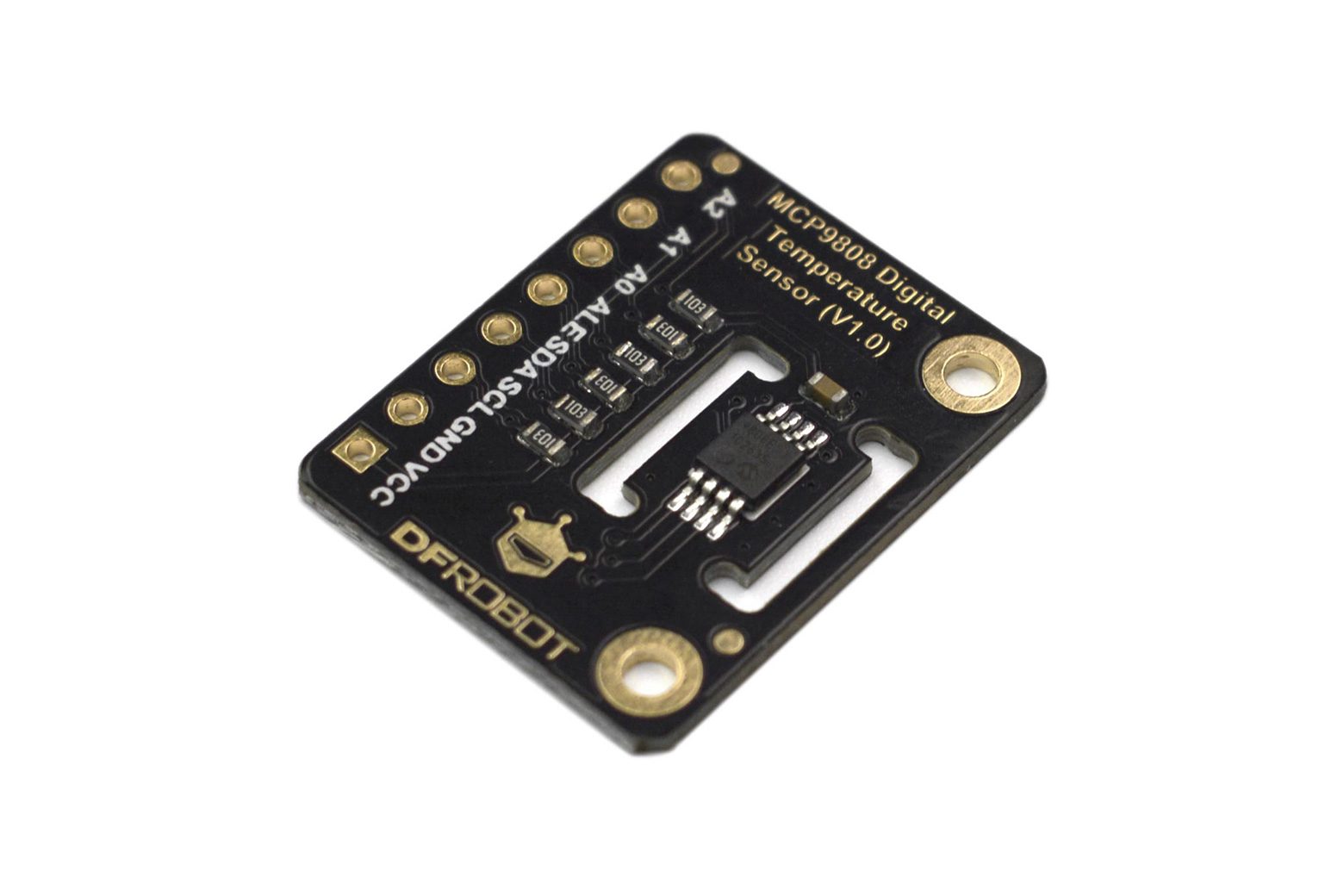

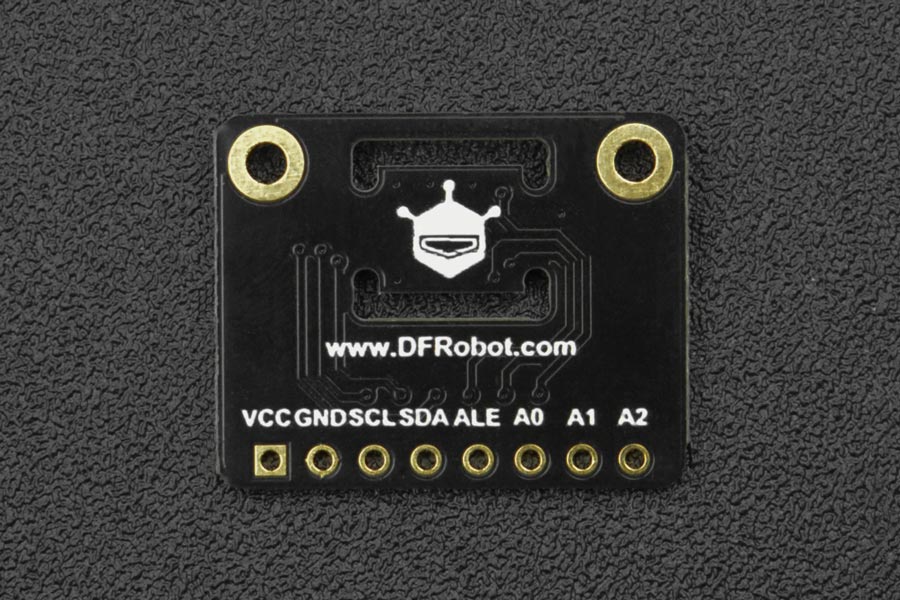

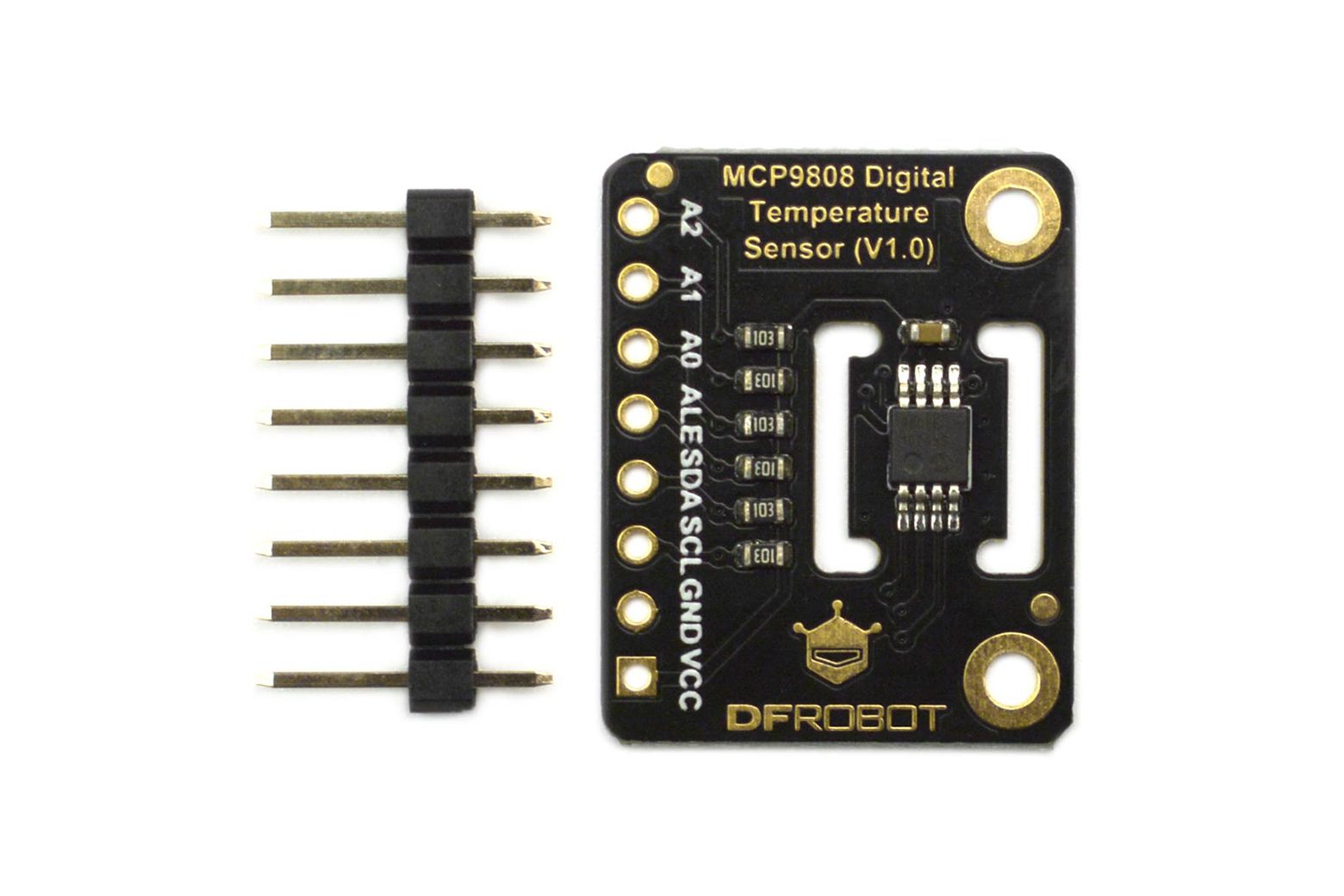

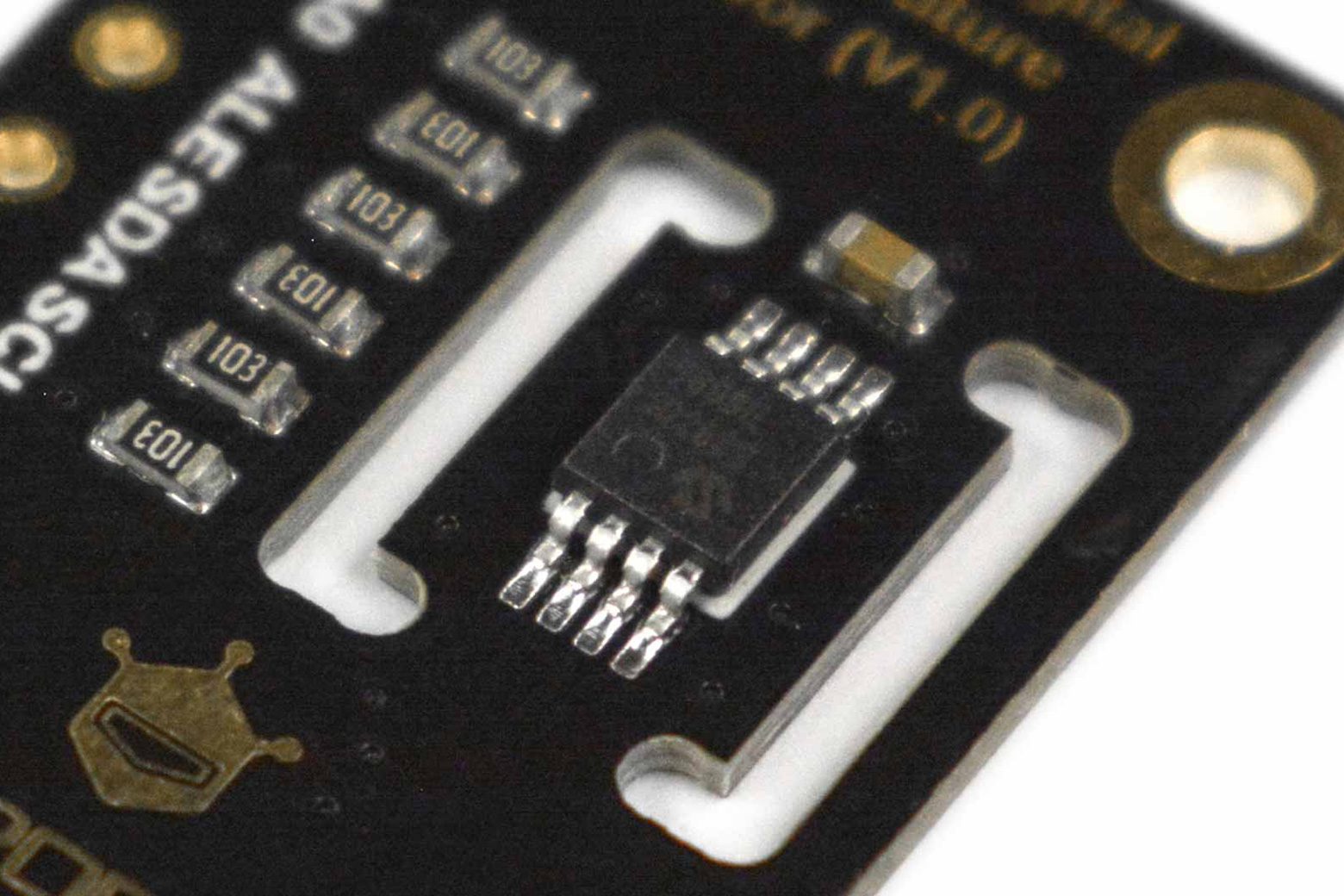

Introduzione Rispetto a DS18B20, LM35 e altri sensori di temperatura comuni, MCP9808 è una delle opzioni di rilevamento della temperatura più precise, con una precisione tipica di ±0,25°C e una precisione massima di ±0,5°C nell’intervallo del sensore da -40°C a +125°C e una precisione di +0,0625°C. L’MCP9808 è dotato di registri programmabili dall’utente che consentono impostazioni selezionabili dall’utente come le modalità di spegnimento o risparmio energetico e la specifica dei limiti della finestra di avviso della temperatura e dei limiti di uscita critici. Quando la temperatura cambia oltre i limiti limite specificati, MCP9808 emette un segnale di avviso. L’utente ha la possibilità di impostare la polarità del segnale di uscita di avviso come uscita del comparatore attivo-basso o attivo-alto per il funzionamento del termostato o come uscita di interruzione dell’allarme di temperatura per sistemi basati su microprocessore. Queste caratteristiche rendono MCP9808 ideale per applicazioni sofisticate di monitoraggio della temperatura multizona. Etichetta Descrizione VCC Alimentazione Positiva GND Alimentazione Negativa SCL Linea orologio SDA Linea dati ALT Avviso A0 Pin di configurazione indirizzo I2C A1 Pin di configurazione indirizzo I2C A2 Pin di configurazione indirizzo I2C Diagramma di connessione Caratteristiche Precisione di rilevamento ad alta temperatura ±0,25°C/±0,5°C (tipica/massima) Ampio intervallo di rilevamento della temperatura da -40°C a +125°C Specifica Tensione operativa: 2,7~5,5 V Corrente operativa: 200μA (tipico) Precisione: ±0,25°C (tipico) da -40°C a +125°C ±0,5°C (massimo) da -20°C a 100°C ±1°C (massimo) da -40°C a +125°C Risoluzione di misurazione selezionabile dall’utente: +0,5°C, +0,25°C, +0,125°C, +0,0625°C Avviso temperatura programmabile dall’utente: Avviso soglia temperatura, Avviso temperatura critica Interfaccia di comunicazione: I2C (breakout 2,54 mm) Dimensioni: 18,5×23 mm/0,73×0,91″ Dimensioni foro di montaggio: 2 mm Passo del foro di montaggio: 18 mm Elenco di spedizione Fermion: MCP9808 Sensore di temperatura I2C ad alta precisione x1 Documenti Prodotto Wiki Schemi Dimensioni MCP9808 Schede tecniche Applicazioni Industriali Congelatori e frigoriferi Lavorazione degli alimenti Personal computer e server Periferiche per PC Elettronica di consumo
