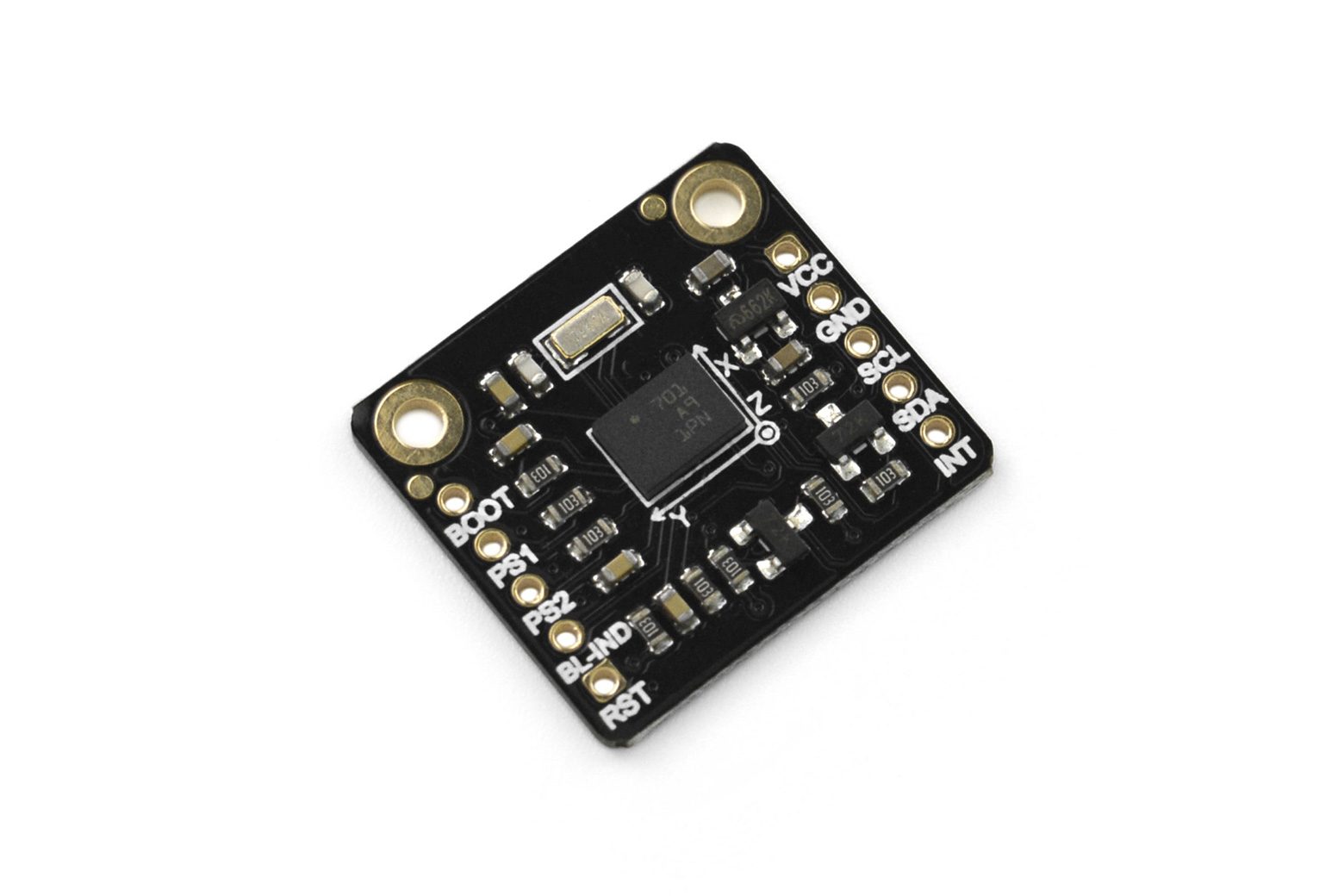

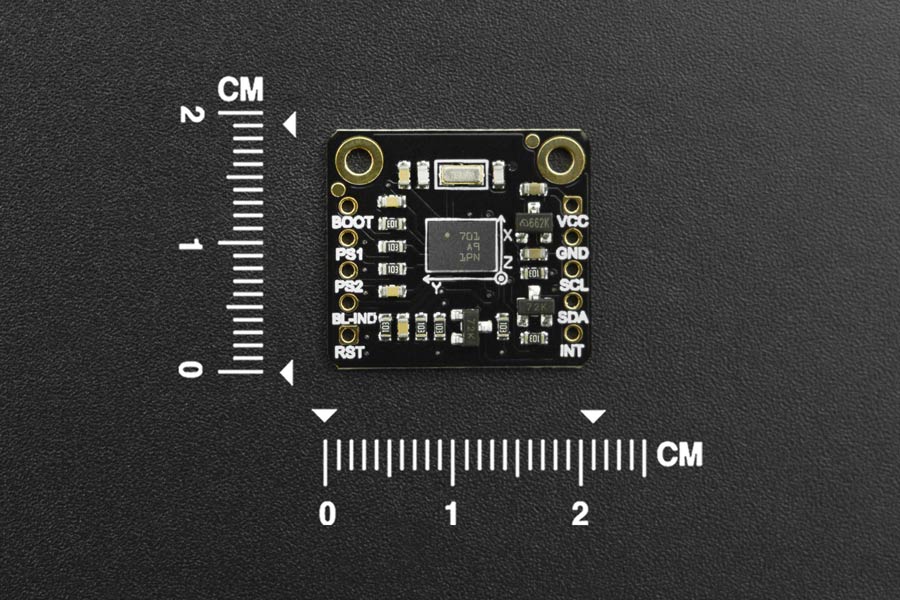

Fermion: sensore intelligente a 9 assi BNO055 (breakout) – SEN0374

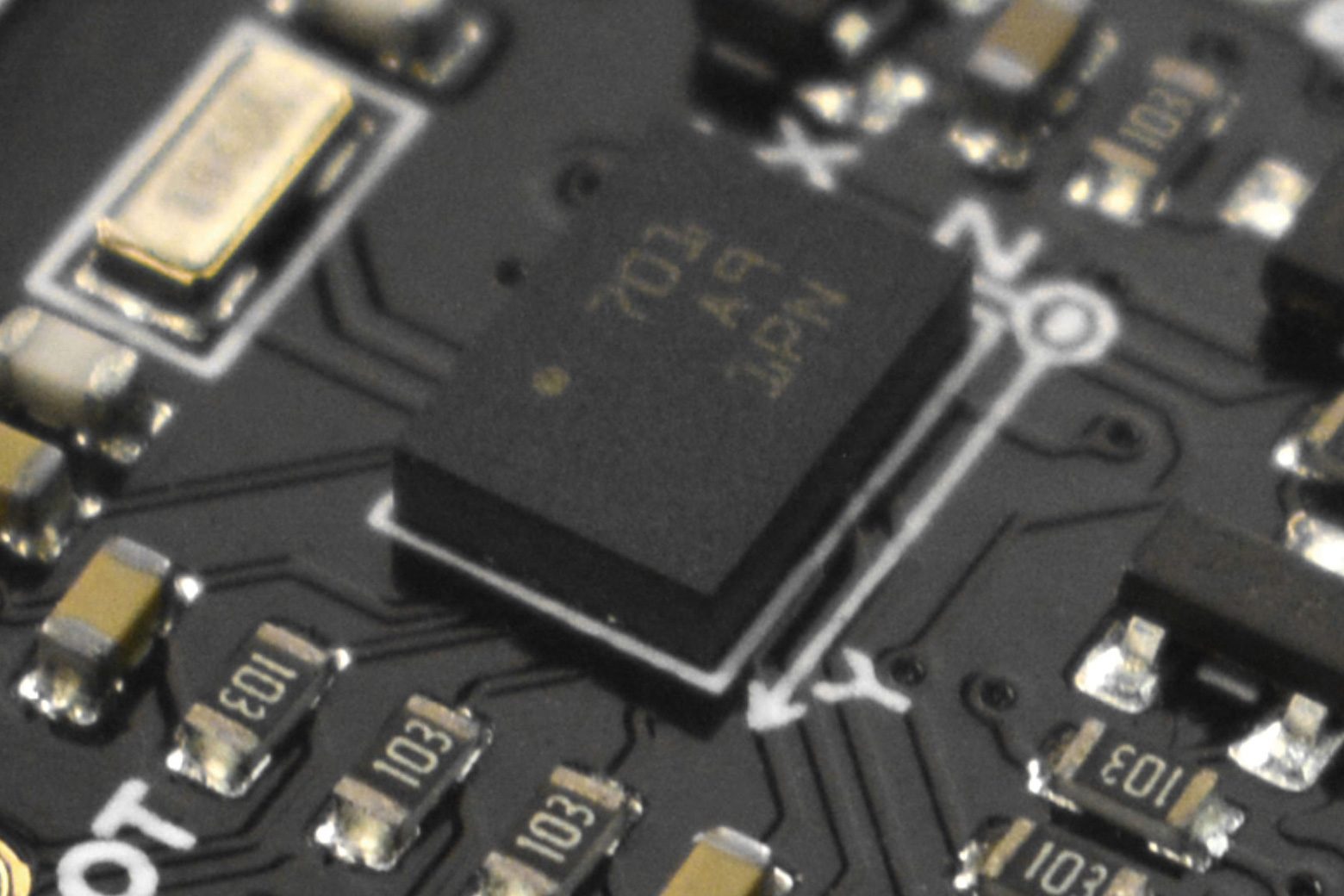

Introduzione BNO055 è un nuovo sensore IC per l’implementazione di un sensore di orientamento assoluto a 9 assi intelligente. Si tratta di un sistema in pacchetto, che integra un accelerometro triassiale a 14 bit, un giroscopio triassiale a 16 bit, un sensore geomagnetico triassiale e un microcontrollore a 32 bit. Con una dimensione di 5,2 x 3,8 x 1,1 mm, il BNO055 è significativamente più piccolo rispetto alle soluzioni discrete o system-on-board comparabili ed è anche il prodotto hub-sensore di dimensioni più piccole che attualmente supporta Windows 8.1. BNO055 è in grado di fornire non solo dati singoli dei tre tipi di sensori (accelerometro/giroscopio/geomagnetico), ma anche dati integrati, come quaternioni, angoli di Eulero o vettori. Inoltre, l’MCU integrato libera gli utenti dalle complessità dell’elaborazione degli algoritmi, che fornisce supporto applicativo sotto molti aspetti per smartphone, dispositivi indossabili e così via. Progetto. Il creatore offensivo | Gamepad # fatto in casa con controllo della postura# da vergognare tra noi giocatori Caratteristiche Comunicazione I2C ad alta precisione Dimensioni ridotte Basso consumo energetico Specifiche Voltaggio operativo: 3,3 V-5,5 V Interfaccia di comunicazione: I2C (supporto 5 V) o SPI (le porte non I2C supportano solo 3,3 V) Indirizzo I2C predefinito: 0x28 Accelerometro BNO055: Intervalli di accelerazione ±2g/±4g/±8g/±16 Larghezza di banda filtro passa-basso 1kHz~<8Hz Modalità operative: normale, sospensione, basso consumo, standby, sospensione profonda Giroscopio BNO055: gamme commutabili da ±125°/s~2000°/s Larghezza di banda filtro passa-basso 523Hz~12Hz Modalità operative: normale, accensione rapida, sospensione profonda, sospensione, risparmio energetico avanzato. Controllo di interruzione su chip: segnale di interruzione attivato dal movimento BNO055 Geomagnetico: intervallo del campo magnetico tipico ±1300uT (asse x, y);±2500uT (asse z) Risoluzione del campo magnetico: ~0,3 Nodi operativi: bassa potenza, normale, regolare migliorata, alta precisione Modalità di alimentazione: normale, sospensione, forza Dimensioni contorno: 19 x 21 mm/0,75 x 0,83″ Posizione dei fori di montaggio: Dimensioni foro di montaggio da 16 mm: diametro interno 2 mm/diametro esterno 3,7 mm Elenco di spedizione BNO055 Modulo sensore intelligente a 9 assi x1 2,54 Connettore 5PIN a fila singola x2 Documenti Wiki del prodotto
