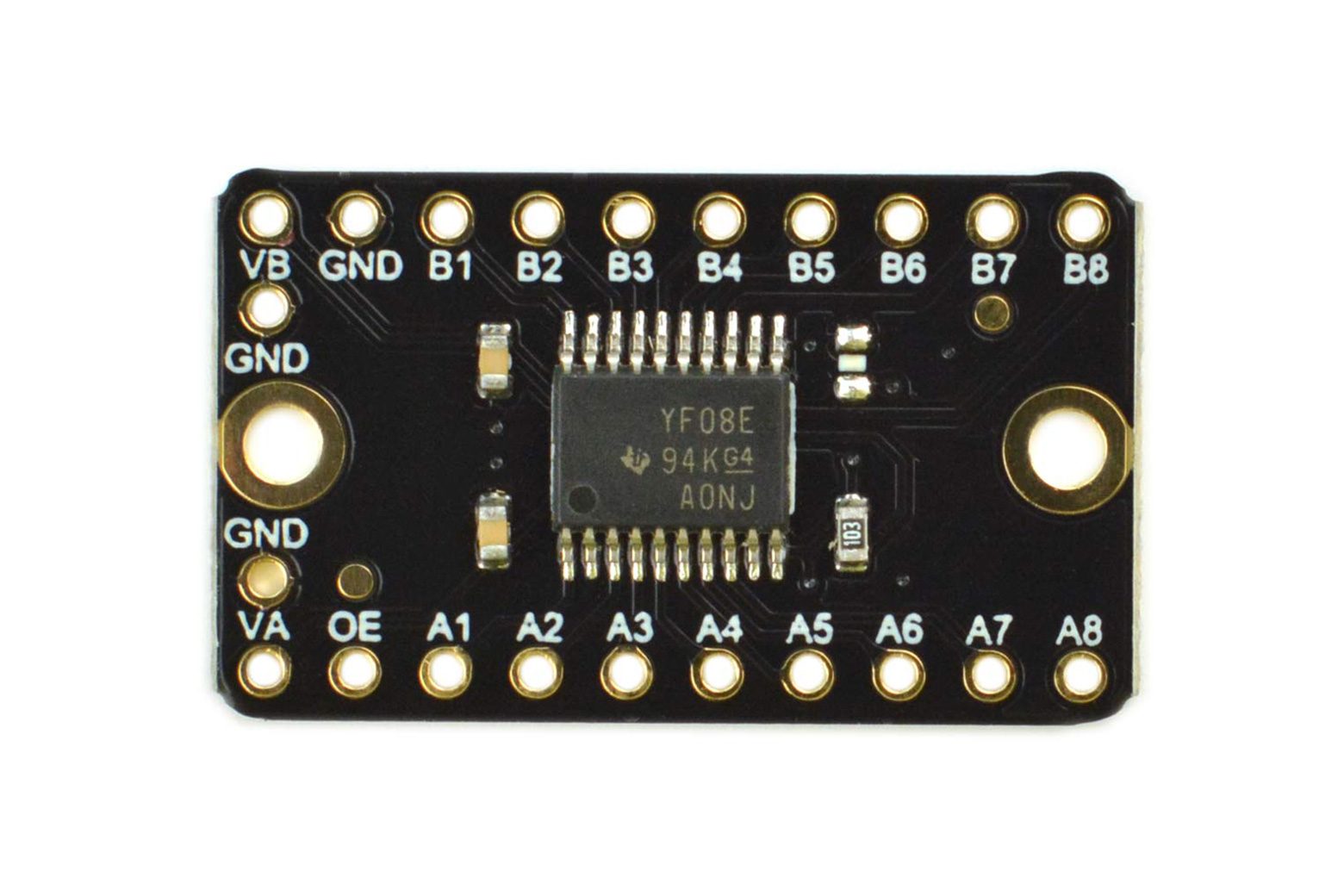

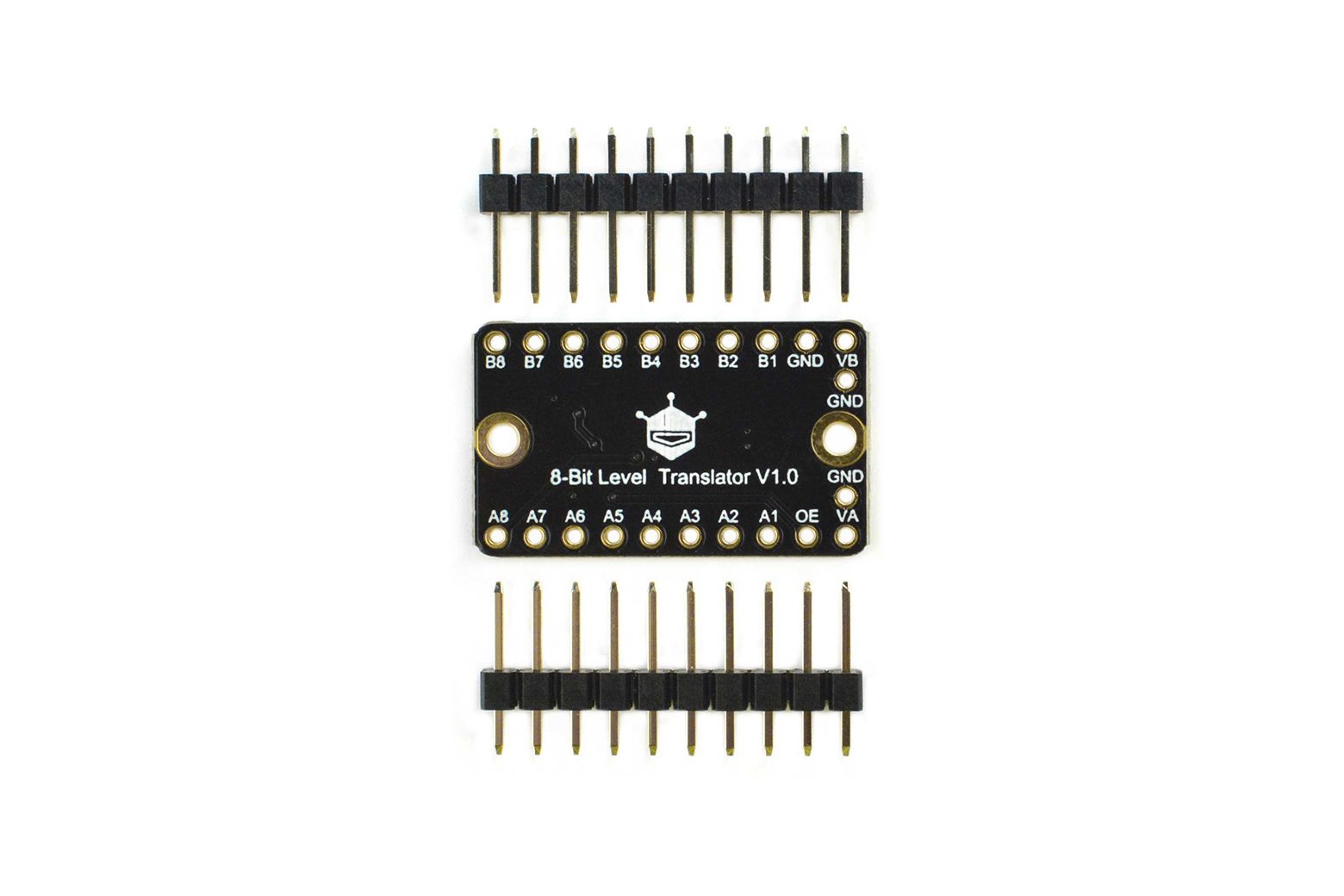

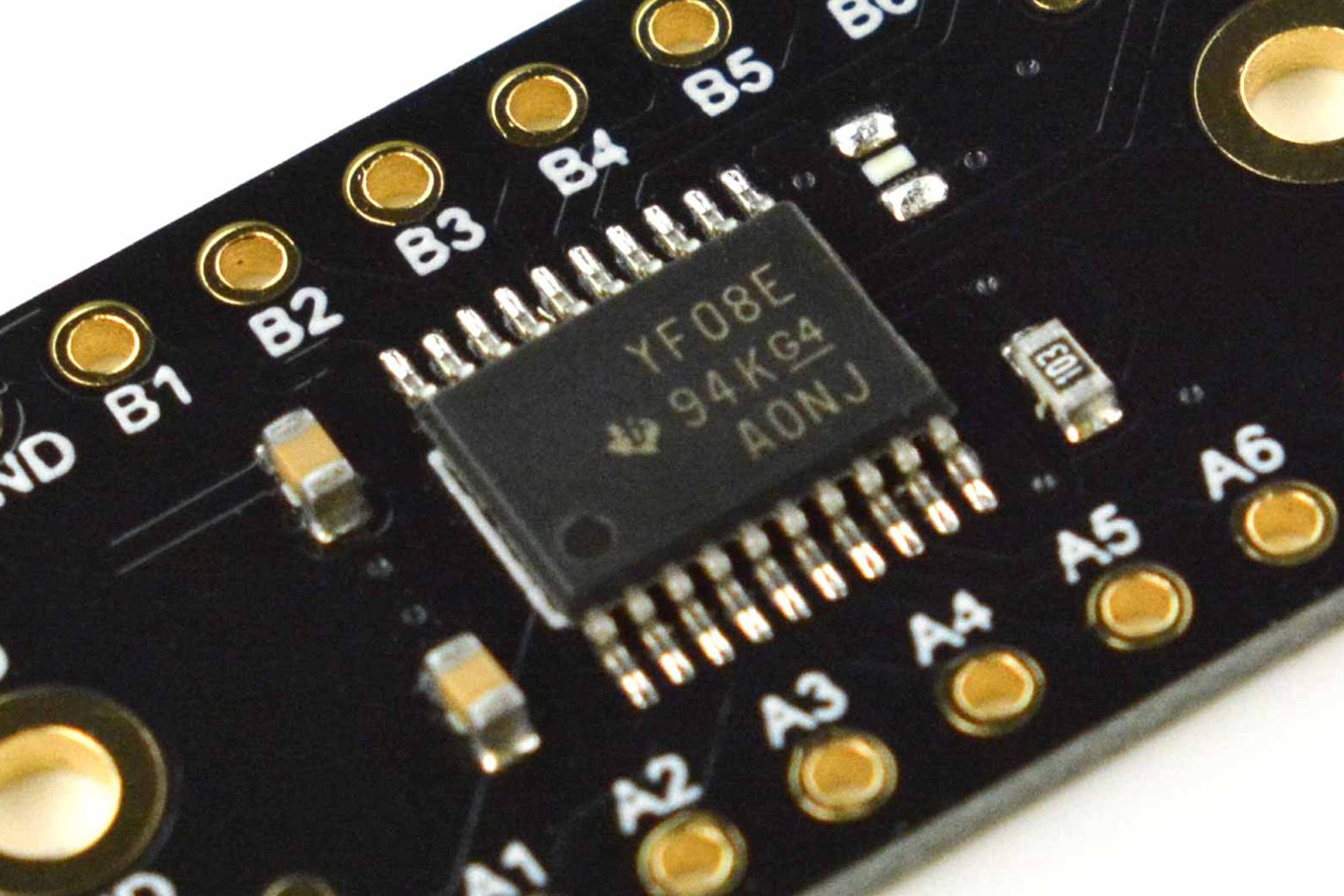

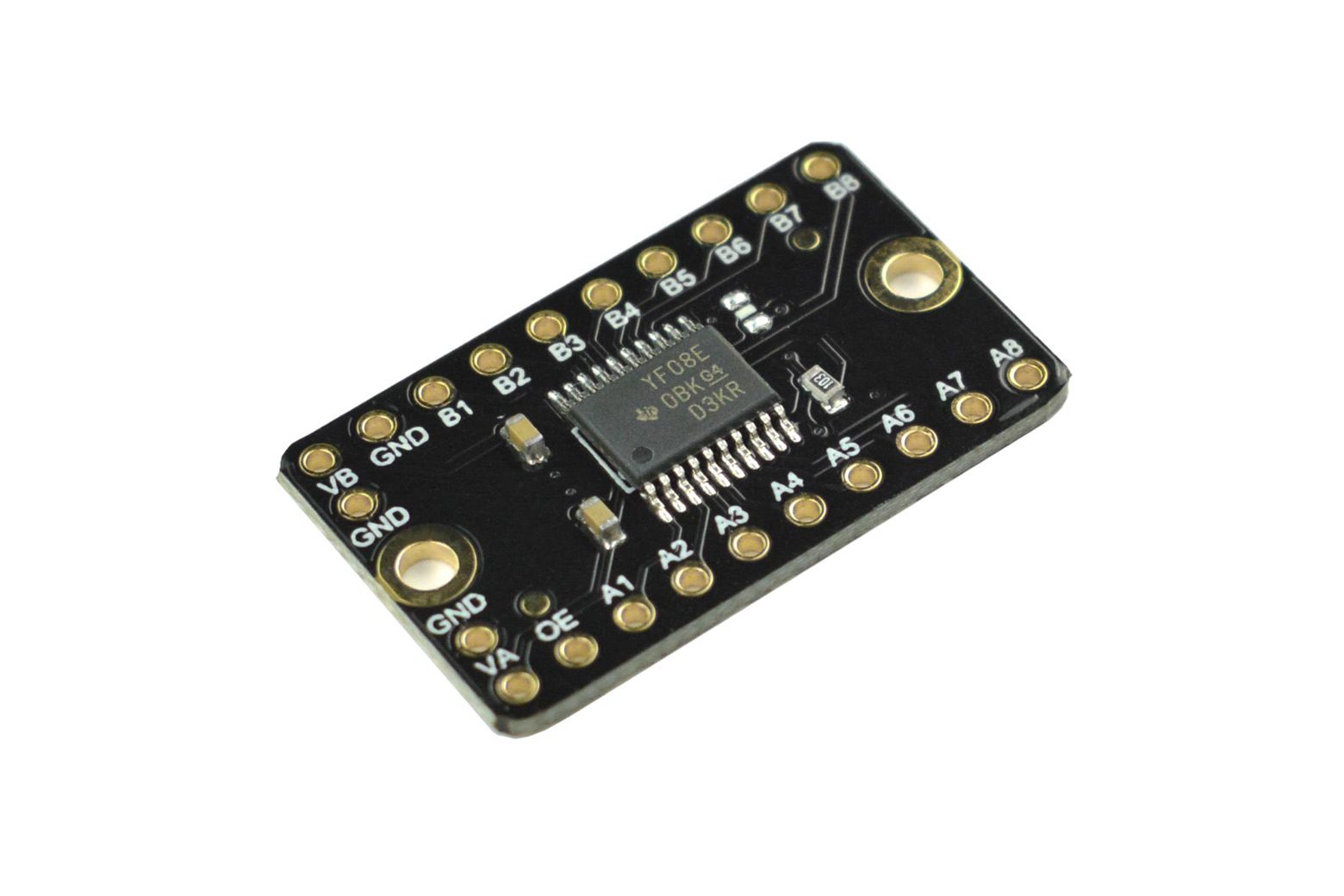

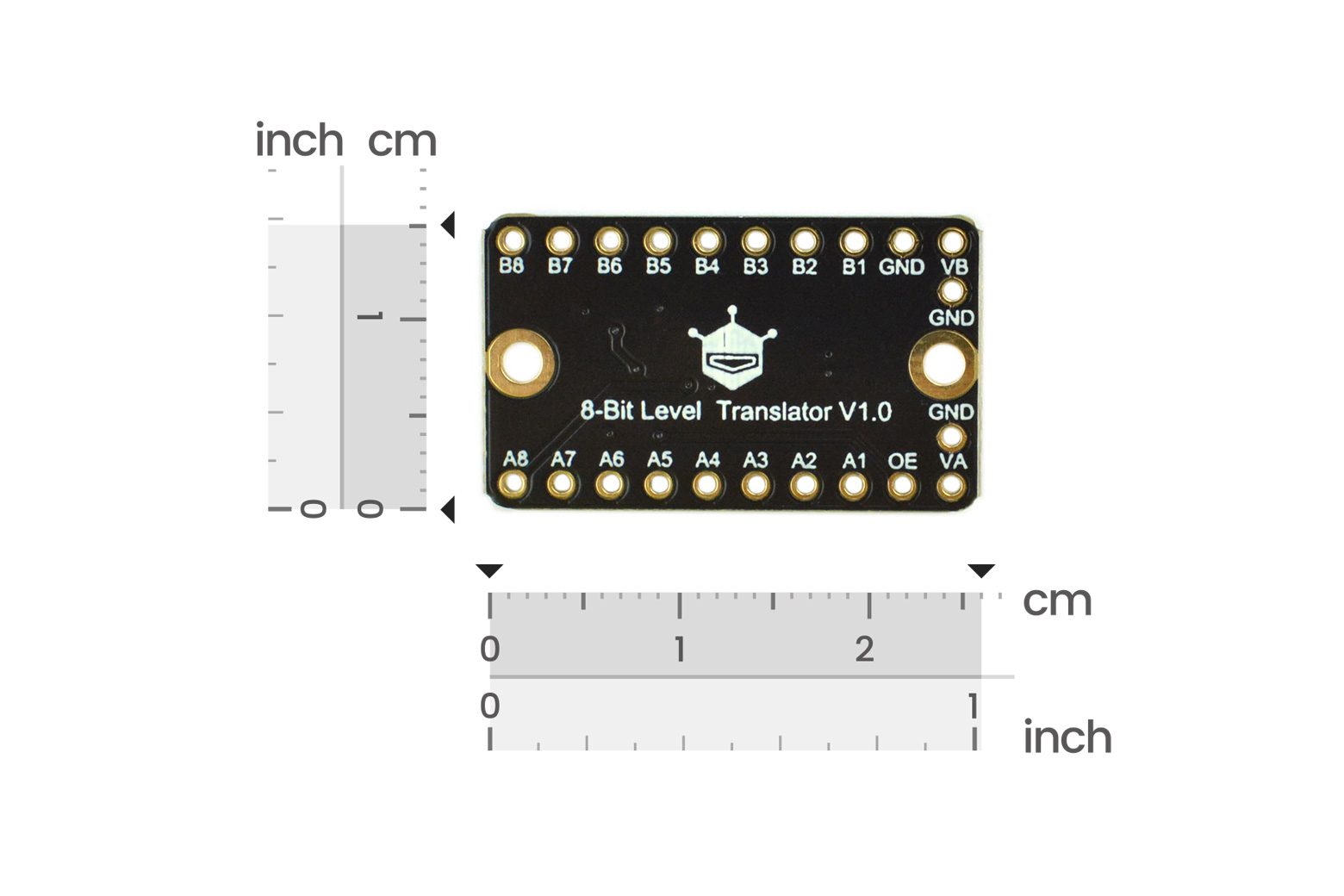

Fermion: traduttore di livello a 8 bit TXS0108E (Breakout) – DFR0844

Introduzione Dopo aver acquistato un prodotto open source non compatibile con il livello elettrico, potresti scoprire che il sensore non funziona normalmente o addirittura è facile che venga danneggiato perché il livello del sensore e il controller non sono compatibili. Oltre alla brutta esperienza che hai riscontrato, ciò causa anche perdite economiche. Per risolvere questo problema, DFRobot ha lanciato un modulo di conversione di livello con una forte compatibilità di livello e un’elevata velocità di conversione del segnale. Questo traduttore non invertente a 8 bit utilizza due binari di alimentazione configurabili separati. La porta A è progettata per tracciare VCCA. VCCA accetta qualsiasi tensione di alimentazione compresa tra 1,2 V e 3,6 V. VCCA deve essere inferiore o uguale a VCCB. La porta B è progettata per tracciare VCCB. VCCB accetta qualsiasi tensione di alimentazione compresa tra 1,65 V e 5,5 V. Ciò consente la traslazione bidirezionale a bassa tensione tra qualsiasi nodo di tensione da 1,2 V, 1,8 V, 2,5 V, 3,3 V e 5 V. Può tracciare automaticamente la tensione di alimentazione e la sua velocità di conversione può raggiungere fino a 60 Mbps in applicazioni push-pull. Il modulo può essere utilizzato nella conversione di livello di protocolli di comunicazione come I2C, UART, SPI e OneWire. Panoramica della scheda Caratteristiche Basso consumo energetico Elevata velocità di conversione, fino a 60 Mbps in applicazioni push-pull, fino a 2 Mbps in applicazioni a drain aperto Conversione automatica bidirezionale, nessun controllo di direzione necessario Specifiche Intervallo di tensione VCCA: 1,2 V-3,6 V Intervallo di tensione VCCB: 1,65 V-5,5 V Condizioni d’uso: VCCB>VCCA Corrente di lavoro: 30 uA Porta di supporto: push-pull, open-drain Velocità di conversione: push-pull 60 Mbps (MAX) drenaggio aperto 2 Mbps (MAX) Intervallo di temperatura di funzionamento: -30 ℃ ~ 75 ℃ Dimensioni del prodotto: 15,5 * 26 mm / 0,61 × 1,02 pollici Passo del foro di montaggio: 22 mm Dimensioni del foro di montaggio: M2.0 Elenco di spedizione Traduttore di livello a 8 bit x1 2,54 Nero a riga singola 10 pin x2 Documenti Wiki del prodotto
