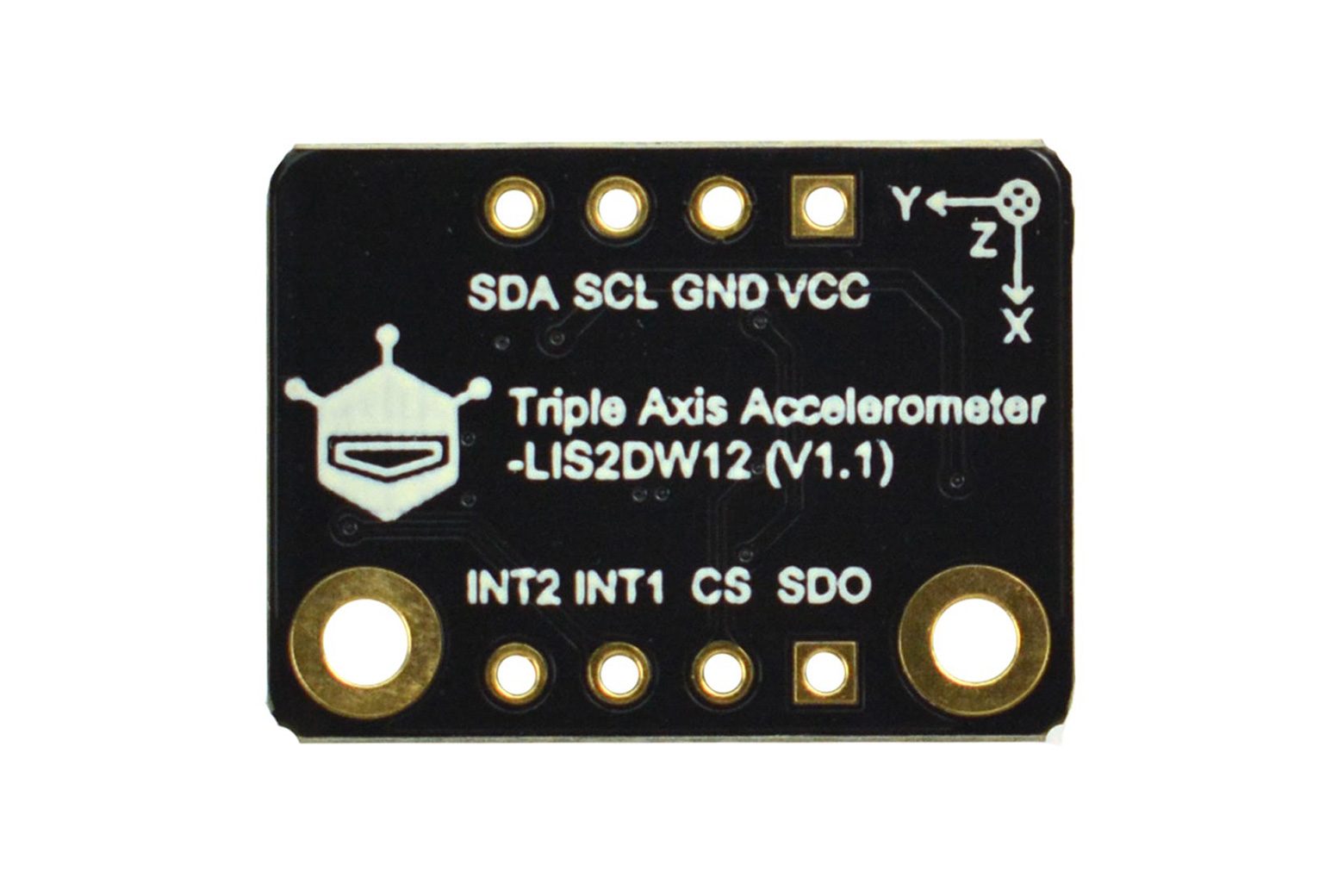

Fermione: accelerometro a triplo asse LIS2DW12 – SEN0405

Introduzione LIS2DW12 è un accelerometro lineare a tre assi ad alte prestazioni e basso consumo, caratterizzato da basso consumo (50 nA), basso rumore (1,3 mg RMS), 32 FIFO, ±2g/±4g/±8g/±16g fondo scala, uscita dati a 16 bit e larghezza di banda di 1,6~1,6 KHz. Il sensore è dotato di due interruzioni programmabili indipendenti e di un motore interno dedicato in grado di ottenere vari rilevamenti di movimento e accelerazione, tra cui caduta libera, rilevamento di ritratto/paesaggio, rilevamento di orientamento 6D/4D, riconoscimento configurabile con tocco singolo/doppio, rilevamento di stazionarietà/movimento, sveglia per risparmio energetico intelligente, ecc. E per tua comodità, ti forniamo programmi di esempio (in C e Python) per le funzioni di cui sopra. Caratteristiche del diagramma di connessione Scale selezionabili: ±2g/±4g/±8g/±16g Uscita dati a 16 bit Due interruzioni programmabili indipendenti Motore interno dedicato per ottenere varie funzioni: caduta libera, rilevamento ritratto/paesaggio, rilevamento orientamento 6D/4D, riconoscimento configurabile con tocco singolo/doppio, rilevamento stazionario/movimento, sveglia per risparmio energetico intelligente, ecc. Applicazioni Robot autobilanciante Rilevamento caduta libera Riconoscimento dell’azione umana Riconoscimento dei gesti e gioco Riconoscimento tocco/doppio tocco Rilevamento movimento per dispositivi indossabili Specifiche Tensione operativa: 3,3 V Corrente operativa: 50nA (modalità a basso consumo energetico)/0,17 mA (modalità ad alte prestazioni) Interfaccia: SPI/I2C Indirizzo I2C: 0x19 (indirizzo predefinito)/0x18 (opzionale: abbassare il pin SDO per selezionare) Scala opzionale: ±2g/±4g/±8g/±16g Temperatura operativa: -40℃~+85℃ Frequenza di uscita dati a 16 bit: 1,6Hz~1600Hz Rumore ultra-basso: 1,3 mg RMS (modalità a basso consumo) FIFO a 32 livelli (zona buffer first-in first-out) Resistenza agli urti elevata di 10.000 g Conforme a ECOPACK, RoHS e “Green” Dimensioni modulo: 15 x 20 (mm) / 0,59 x 0,79 (pollici) Elenco di spedizione Fermion: LIS2DW12 Accelerometro a triplo asse (±16 g) x1 2,54-4P Basetta a pin singolo nera x2 Documenti Wiki del prodotto
