Fermione: RTC preciso DS3231 (breakout) – DFR0819

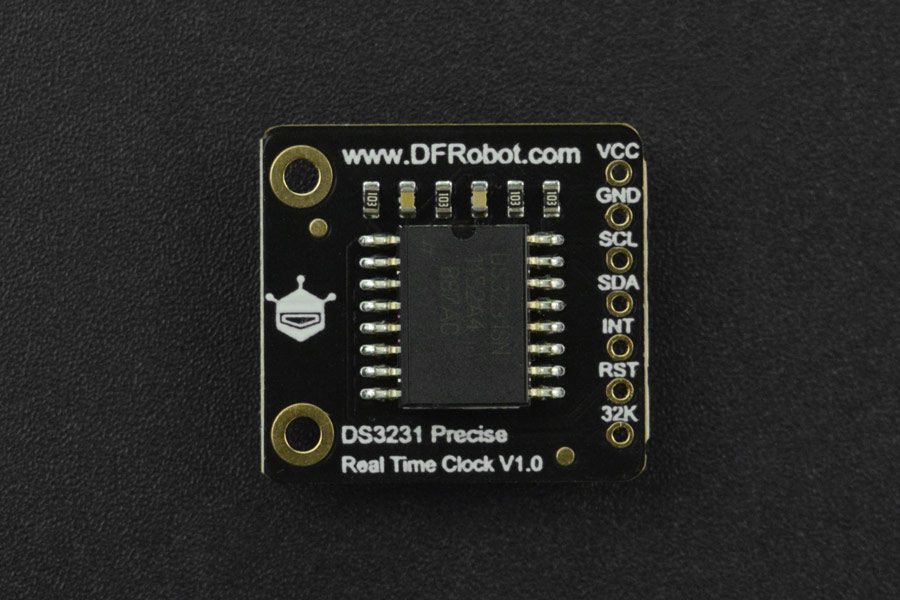

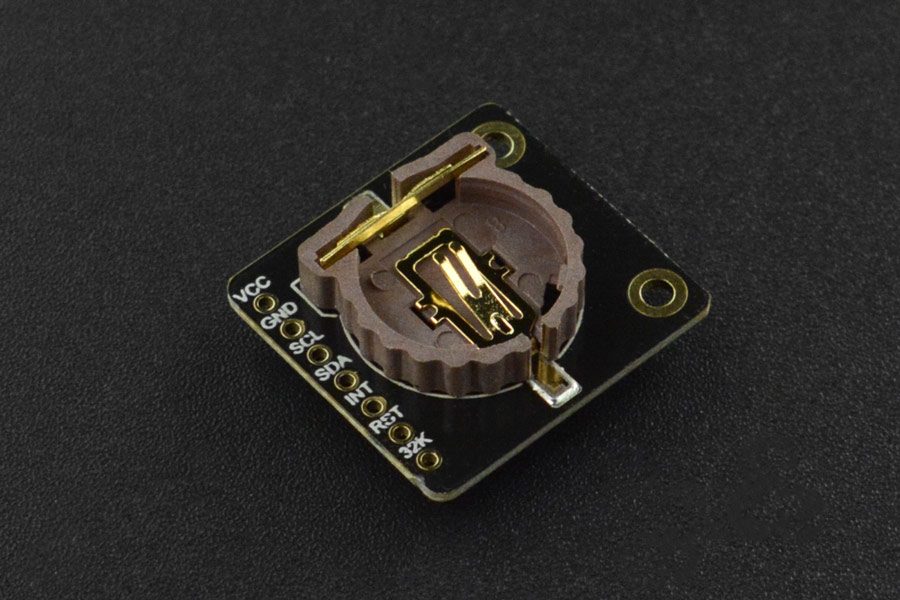

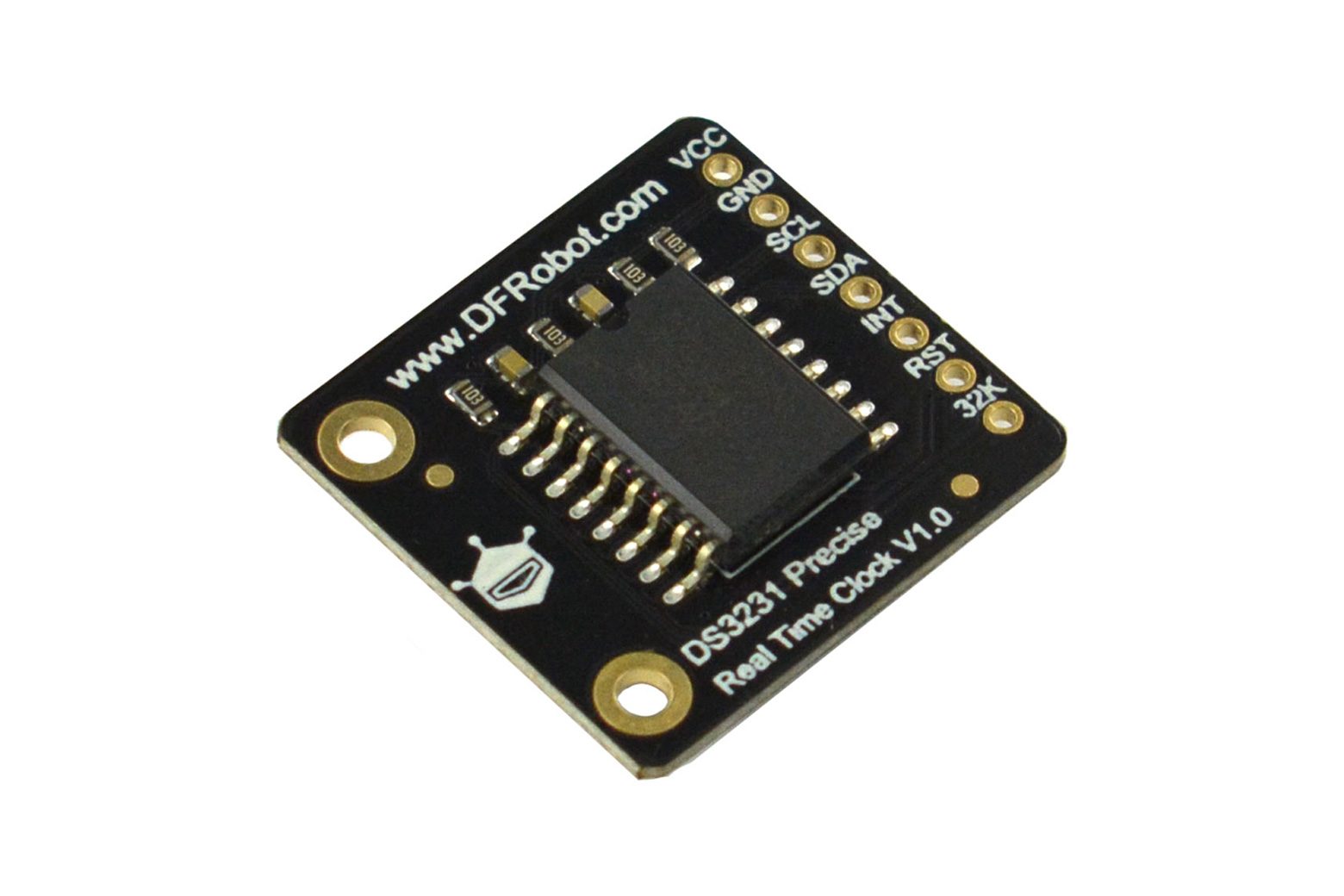

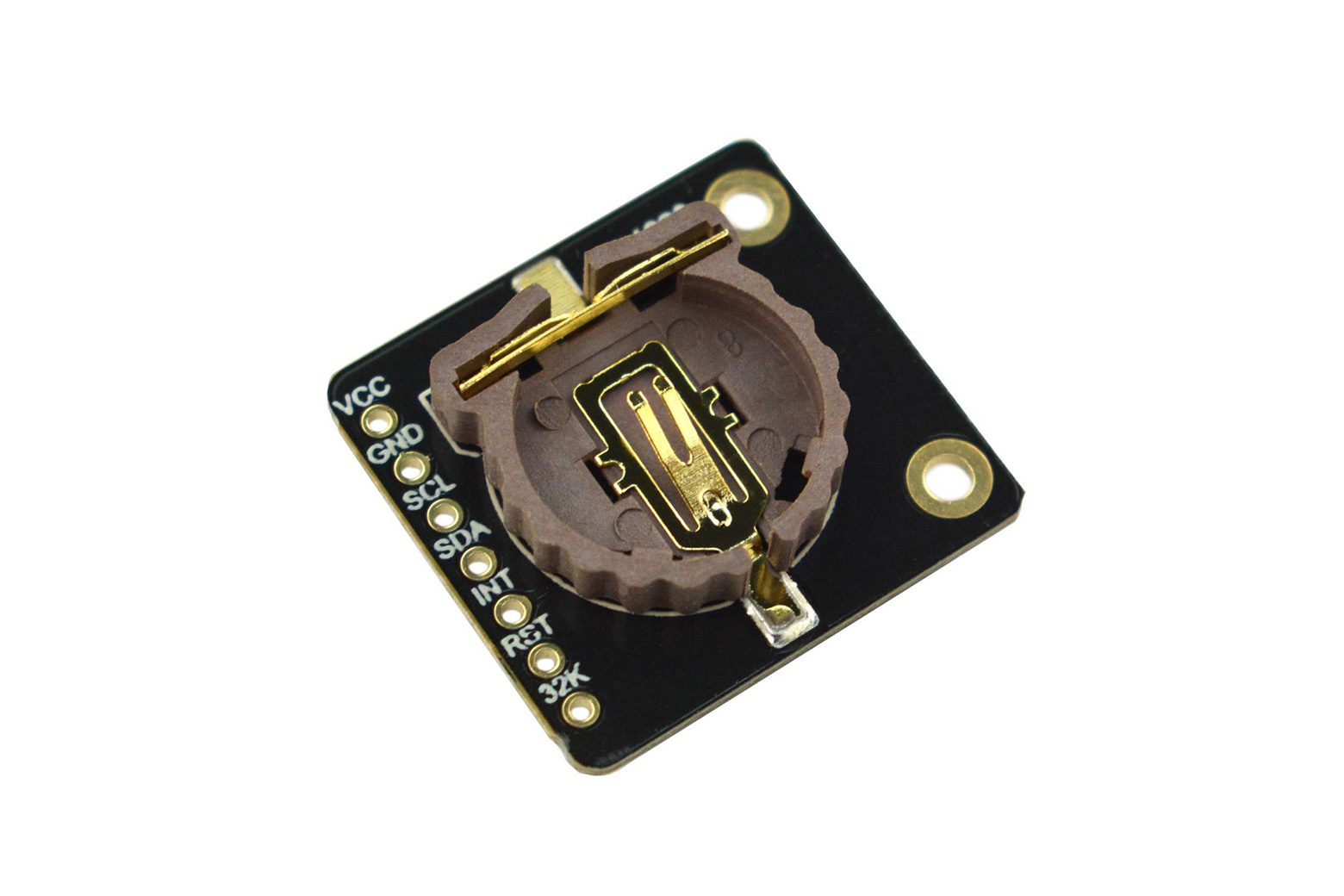

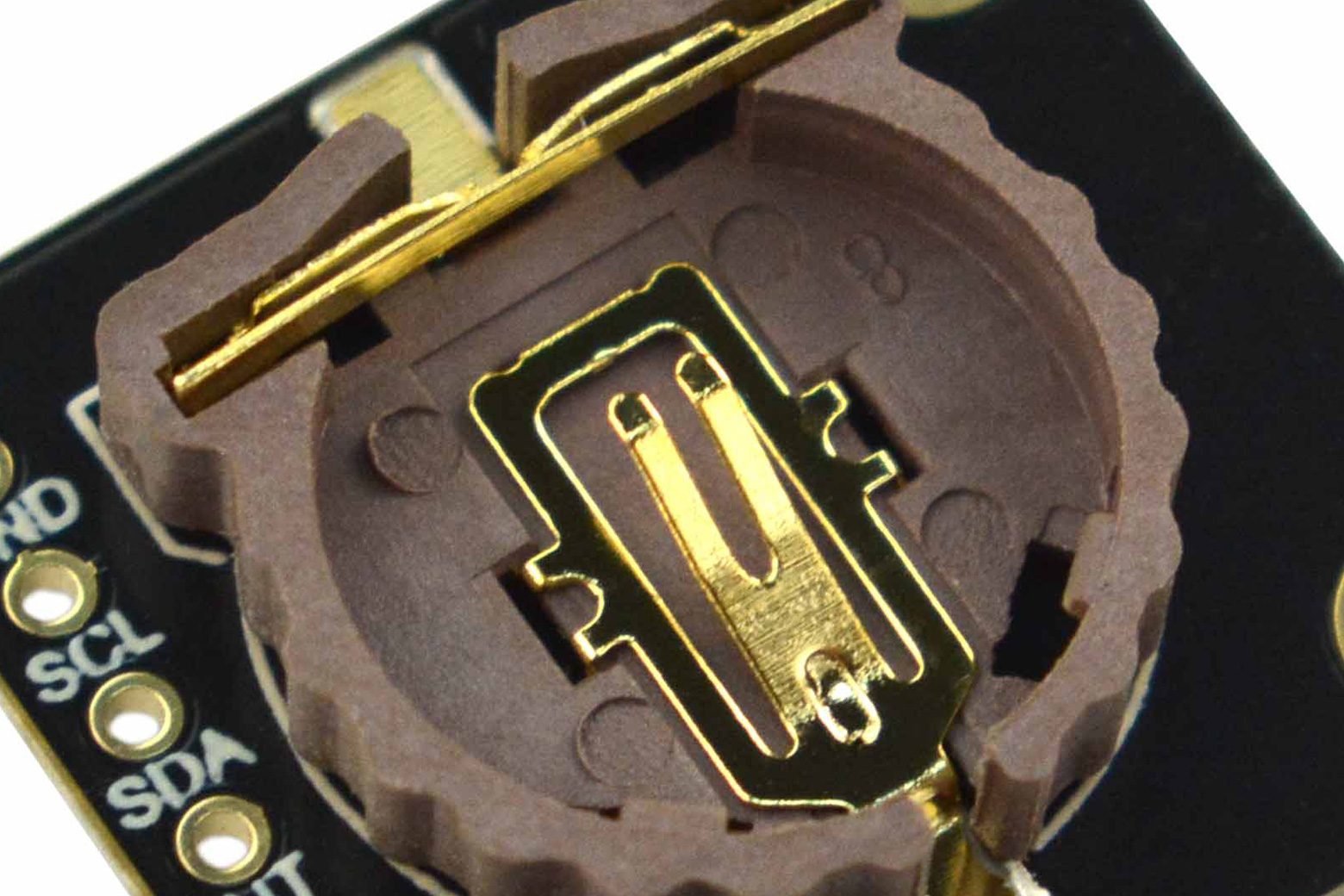

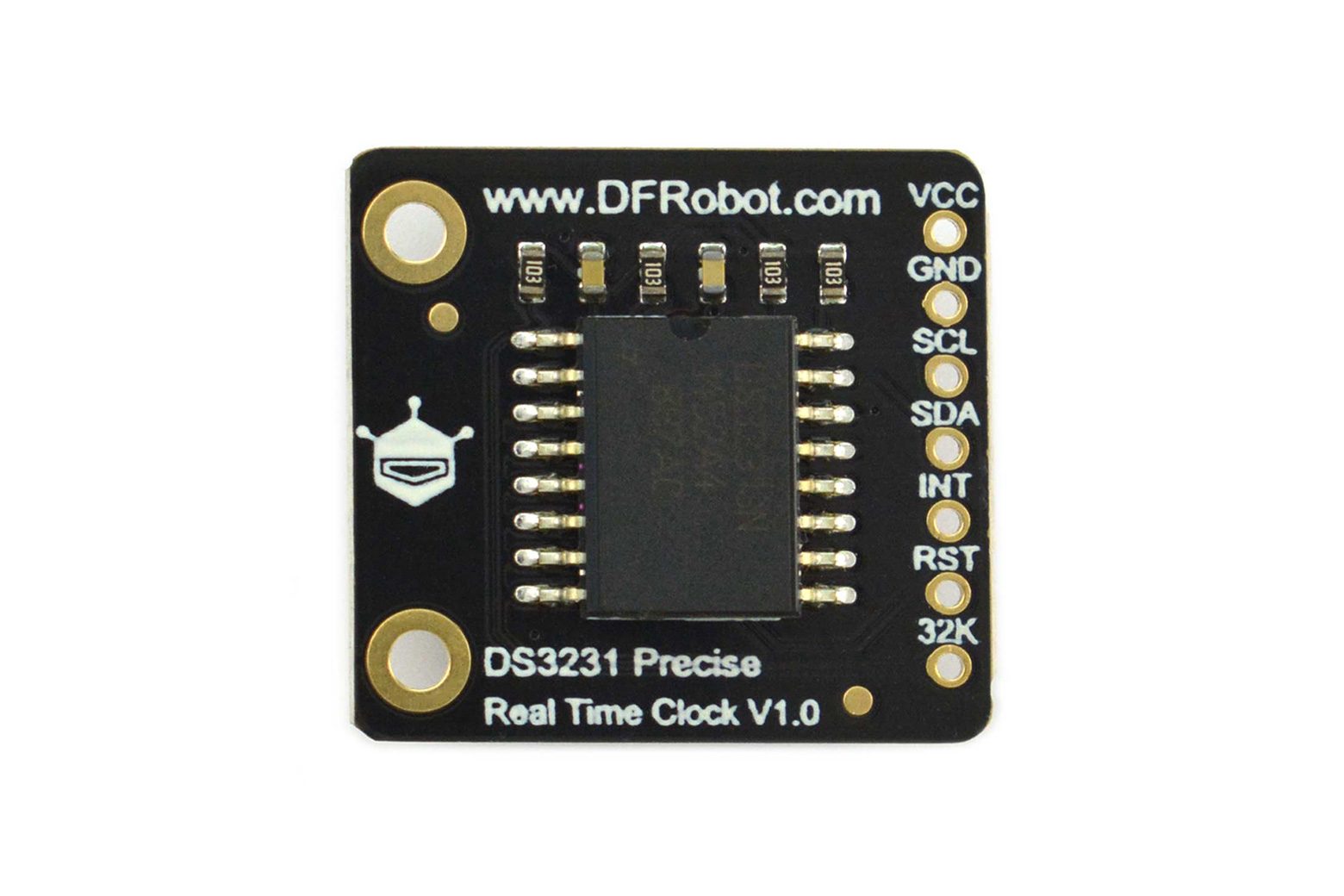

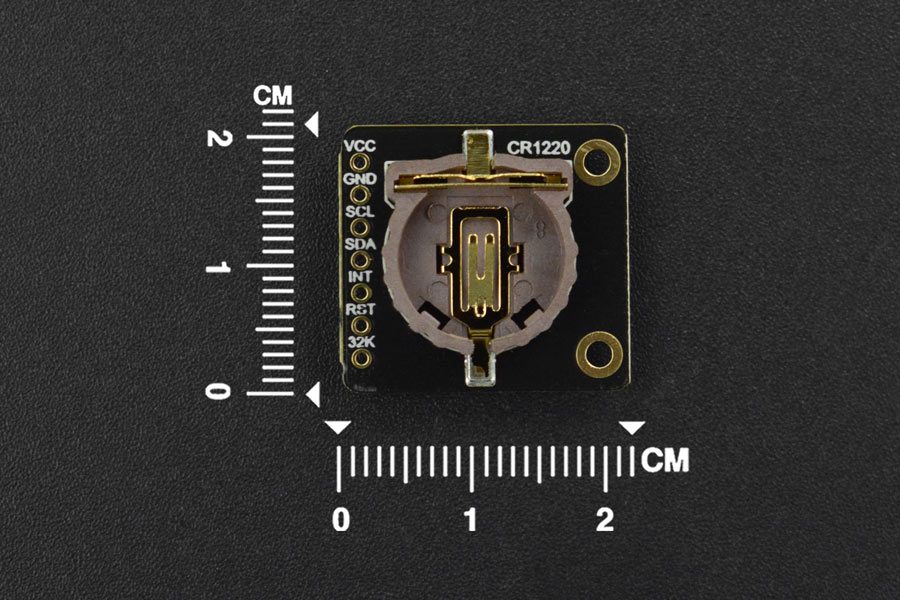

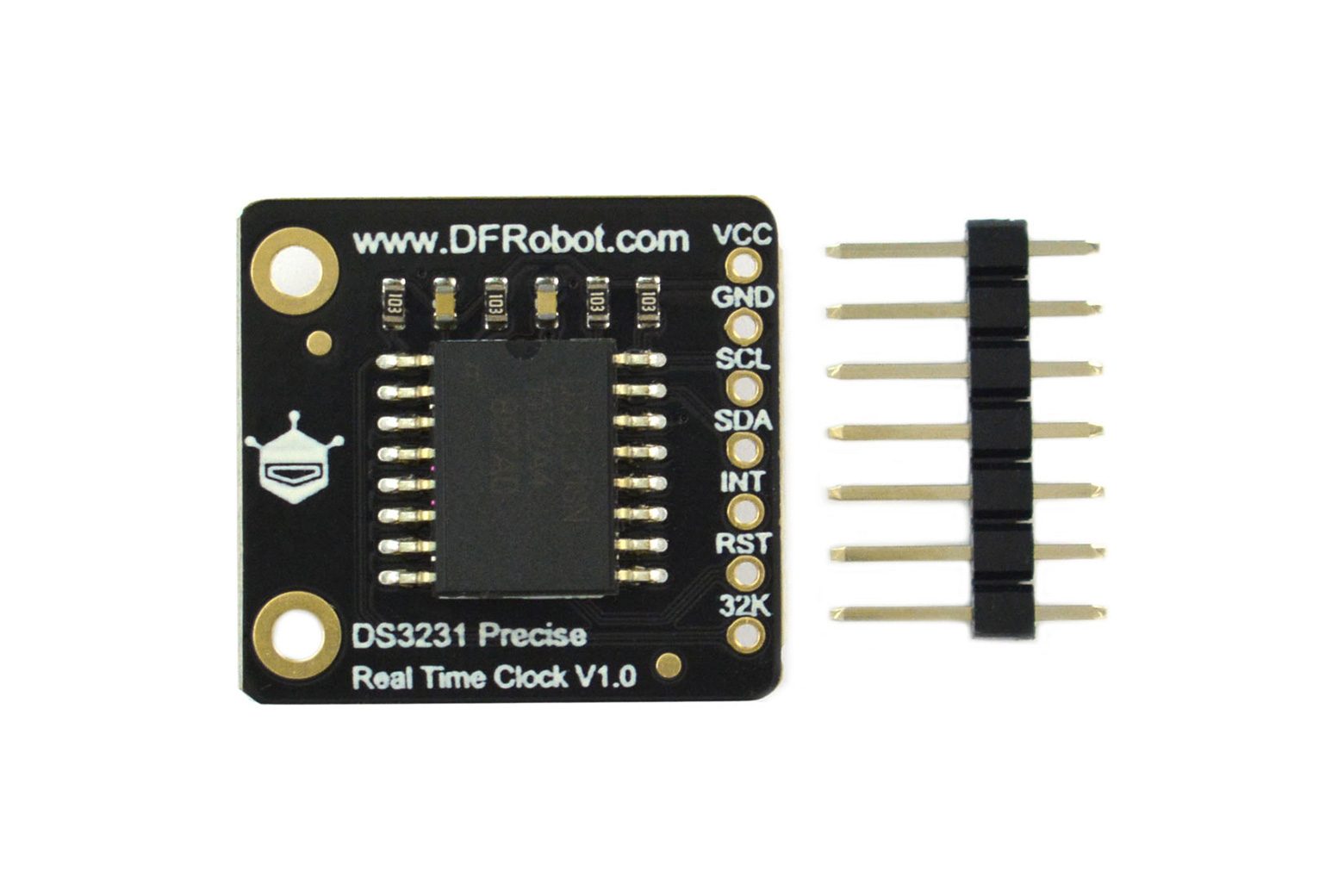

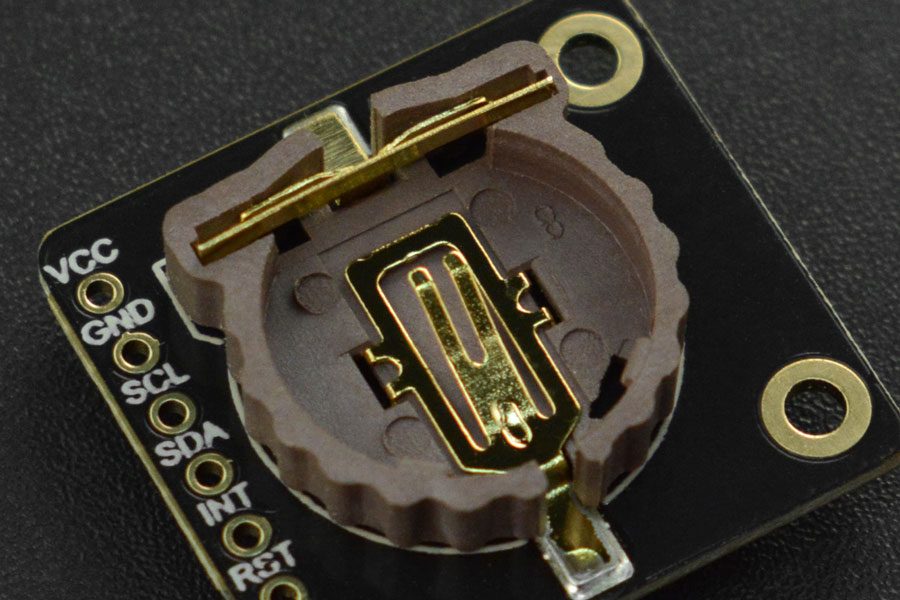

Introduzione Questo modulo orologio in tempo reale (RTC) utilizza il chip DS3231 che integra un risonatore a cristallo e un compensatore di temperatura, che migliora la precisione a lungo termine del modulo. Nell’intervallo da -40°C a +85°C, la precisione del DS3231 rimane a ±3,5 ppm (±0,3024 secondi/giorno). Il dispositivo incorpora un ingresso per la batteria e mantiene un cronometraggio ad alta precisione quando l’alimentazione principale del dispositivo viene interrotta. L’RTC fornisce informazioni su secondi, minuti, ore, settimana, giorno, mese e anno e può regolare automaticamente la data alla fine del mese, comprese le correzioni per l’anno bisestile. L’orologio funziona nel formato 24 ore o 12 ore con indicatore AM/PM. Sono forniti due allarmi orari programmabili e un’uscita ad onda quadra programmabile. Inoltre, il pin RST può essere utilizzato come ingresso a pulsante per il ripristino del microprocessore. NOTA: a causa delle ultime normative sul trasporto aereo di merci, il controllo del trasporto di articoli speciali come batterie, magneti e liquidi diventerà molto severo, quindi questo modulo RTC non viene più fornito con le batterie, si prega di acquistarle localmente. Il modello di batteria a bottone abbinato al modulo è CR1220. Schema di collegamento Panoramica scheda Caratteristiche Risonatore a cristallo integrato interno, piccola deviazione Compensatore di temperatura interno integrato, piccola deriva di temperatura Funzione calendario orologio completo Due allarmi ora programmabili Applicazioni Promemoria eventi Sorgente di sveglia esterna MCU Uscita orologio e allarme Specifiche Tensione di alimentazione: 3,3 V-5,5 V Indirizzo I2C: 0x68 Intervallo di temporizzazione: 1970 ~ 2100 Temperatura di funzionamento: -40 ℃ ~ +85 ℃ Temporizzazione Precisione: ±3,5 ppm (±0,3024 secondi/giorno) Dimensioni del prodotto: 22,5*21 mm / 0,89*0,83 pollici Elenco di spedizione Fermion: DS3231 RTC preciso (Breakout) x1 2,54-7P Nero Connettore a fila singola x1 Documenti Wiki del prodotto
