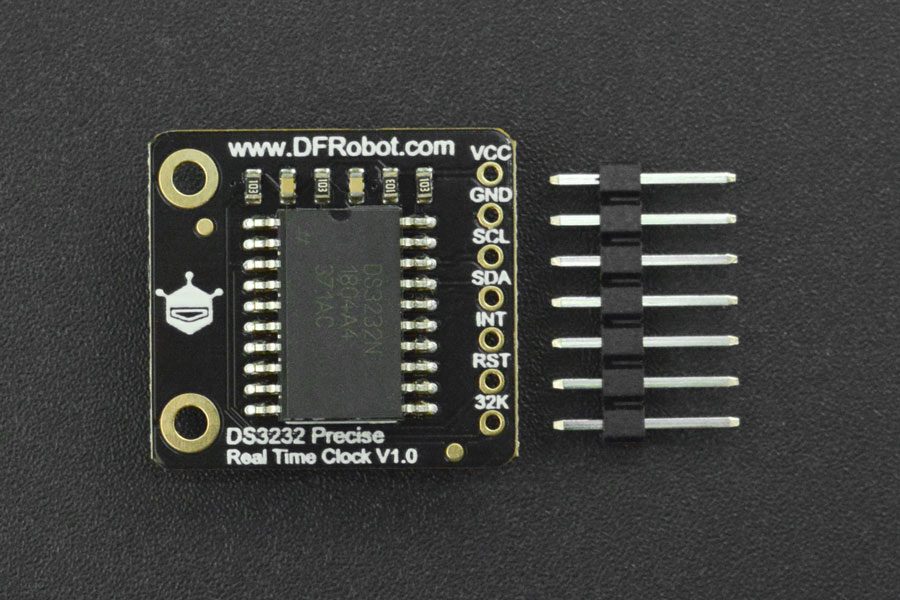

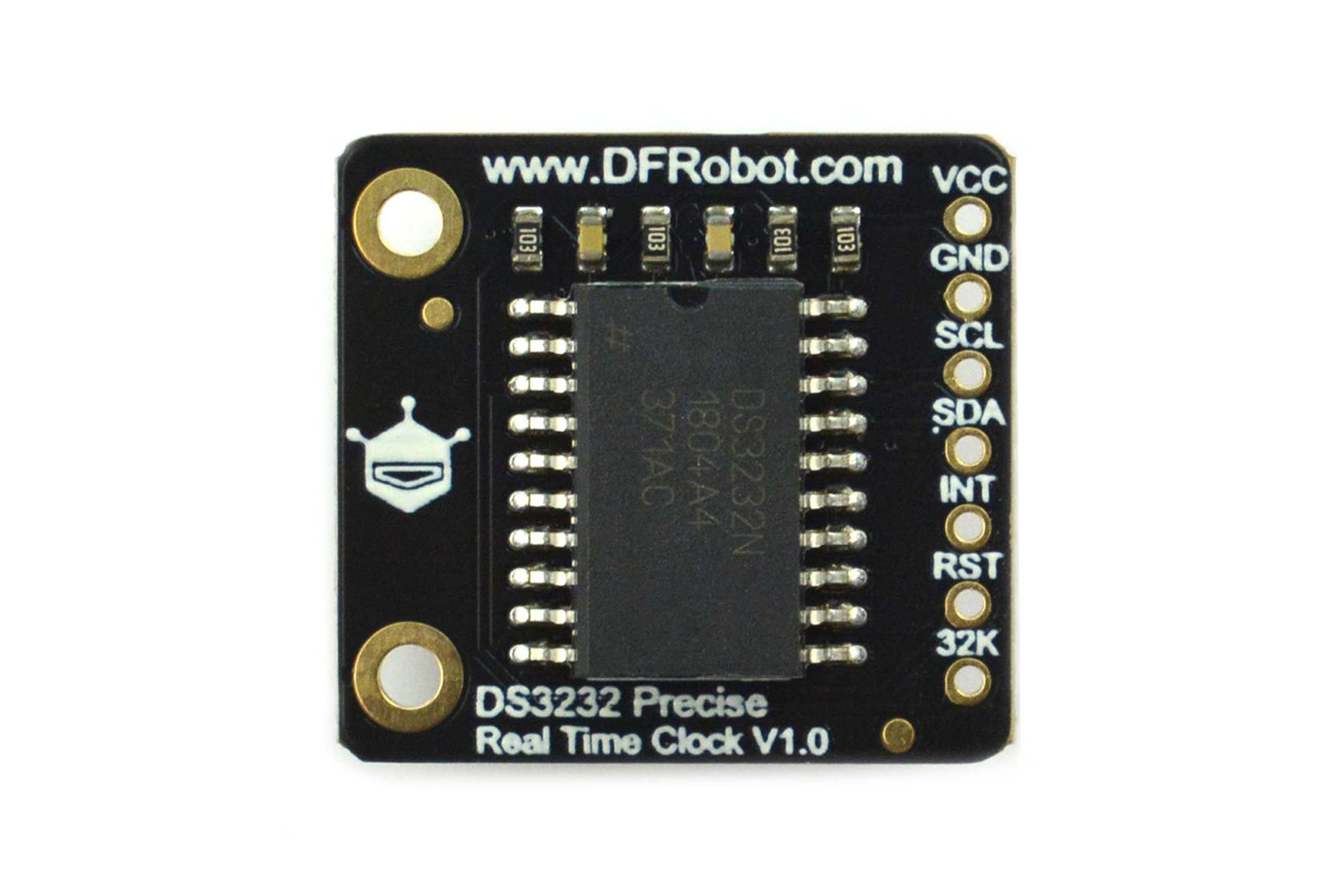

Fermione: RTC preciso DS3232 (breakout) – DFR0821

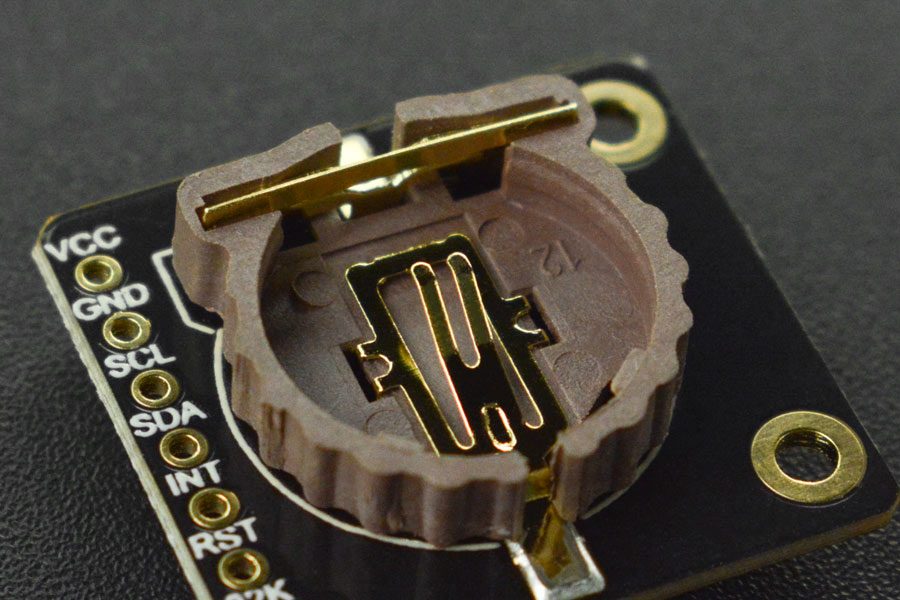

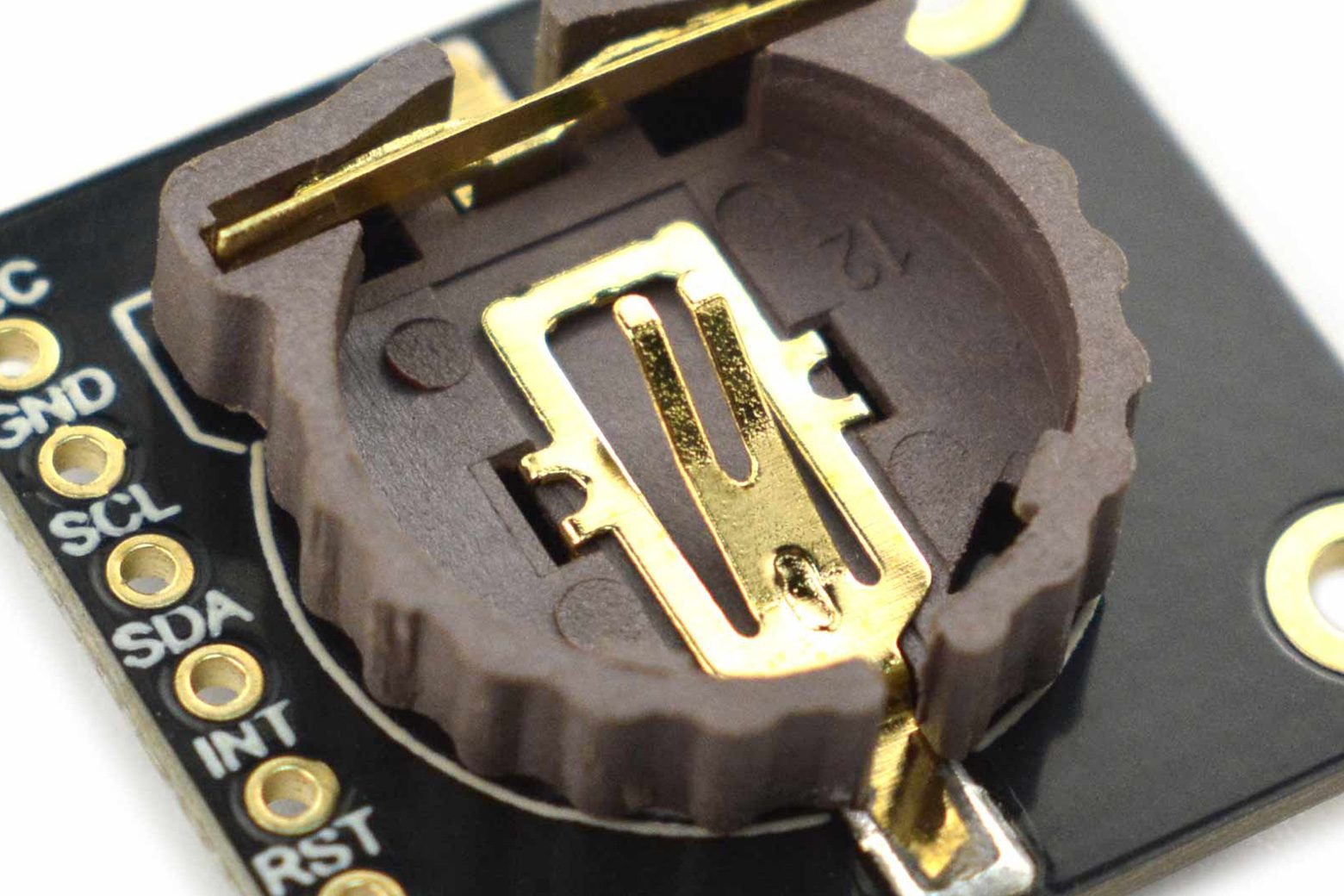

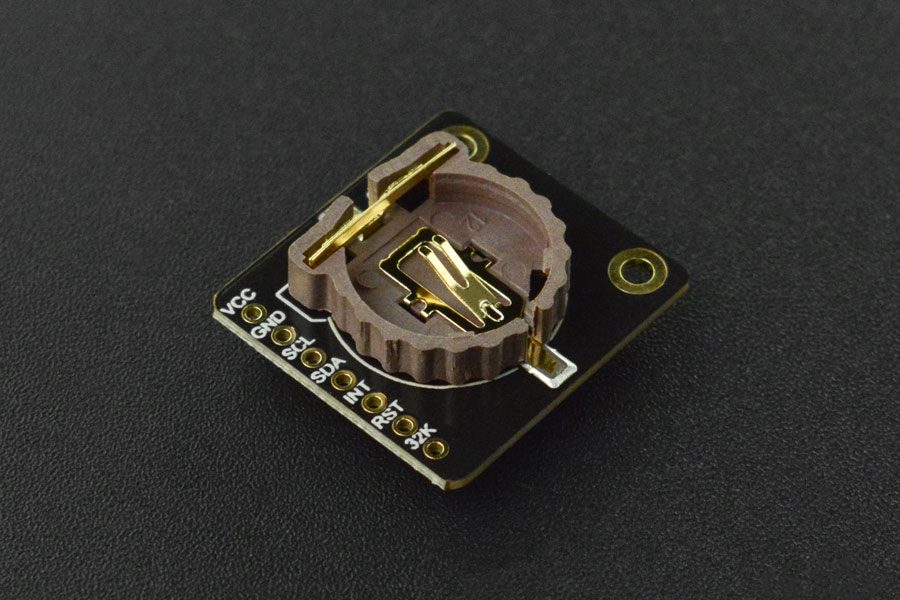

Introduzione Questo modulo orologio in tempo reale (RTC) utilizza il chip DS3232 che integra un risonatore a cristallo e un compensatore di temperatura, che migliora la precisione a lungo termine del modulo. Nell’intervallo da -40°C a +85°C, la precisione del DS3231 rimane a ±3,5 ppm (±0,3024 secondi/giorno). Il DS3232 integra uno storage SRAM da 236 byte in grado di archiviare dati con un consumo energetico estremamente basso e può anche essere utilizzato in scenari come la raccolta a basso consumo energetico dell’Internet delle cose. Il dispositivo incorpora un ingresso per la batteria e mantiene un cronometraggio ad alta precisione quando l’alimentazione principale del dispositivo viene interrotta. L’RTC fornisce informazioni su secondi, minuti, ore, settimana, giorno, mese e anno e può regolare automaticamente la data alla fine del mese, comprese le correzioni per l’anno bisestile. L’orologio funziona nel formato 24 ore o 12 ore con indicatore AM/PM. Sono forniti due allarmi orari programmabili e un’uscita ad onda quadra programmabile. Inoltre, il pin RST può essere utilizzato come ingresso a pulsante per il ripristino del microprocessore. Nota: a causa delle ultime normative sul trasporto aereo di merci, il controllo del trasporto di articoli speciali come batterie, magneti e liquidi diventerà molto severo, quindi il modulo RTC non viene più fornito con le batterie, si prega di acquistarle localmente. Il modello di pila a bottone abbinato al modulo è CR1220. Diagramma di connessione Panoramica della scheda Caratteristiche Risuonatore a cristallo integrato interno, piccola deviazione Compensatore di temperatura interno integrato, piccola deriva di temperatura Funzione calendario orologio completo Due allarmi ora del giorno programmabili SRAM da 236 byte integrata internamente Applicazioni Promemoria eventi Sorgente di sveglia esterna MCU Uscita orologio e allarme Raccolta e archiviazione dati IoT Specifiche Tensione di alimentazione: 3,3 V-5,5 V Indirizzo I2C: 0x68 SRAM: 236 byte (0x14~0x1F) Intervallo di temporizzazione: 1970 ~ 2100 Temperatura di funzionamento: -40℃ ~ +85℃ Precisione di temporizzazione: ±3,5 ppm (±0,3024 sec/giorno) Dimensioni del prodotto: 22,5*21 mm / 0,89*0,83 pollici Lista di spedizione Fermion: DS3232 RTC preciso (Breakout) x1 Connettore nero a fila singola 2,54-7P x1 Documenti Wiki del prodotto
