Fermione: RTC preciso MEMS DS3231M (breakout) – DFR0641

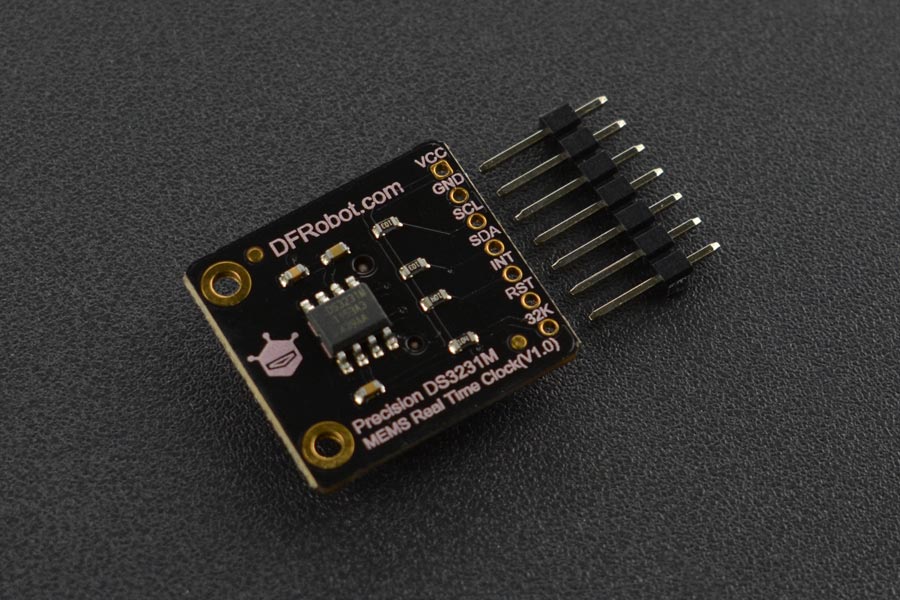

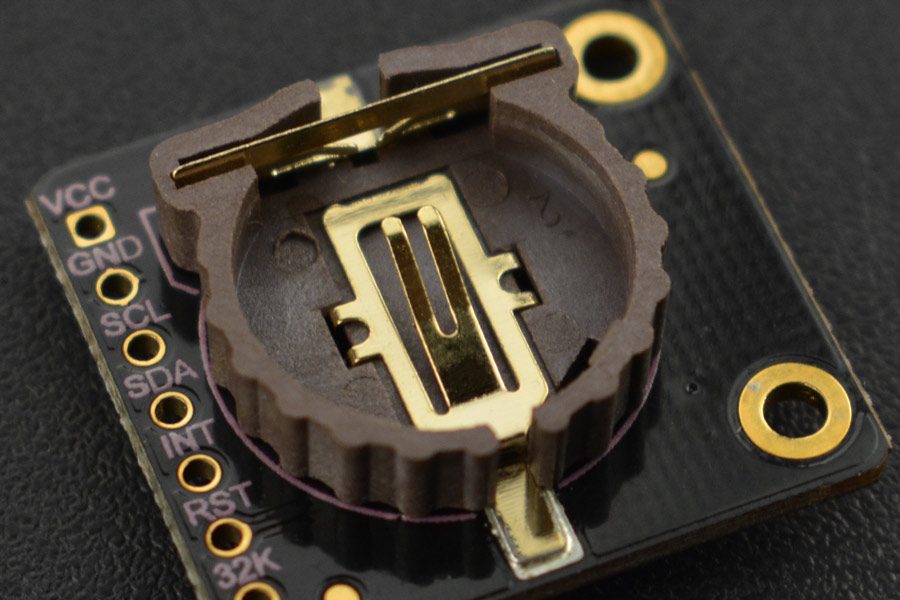

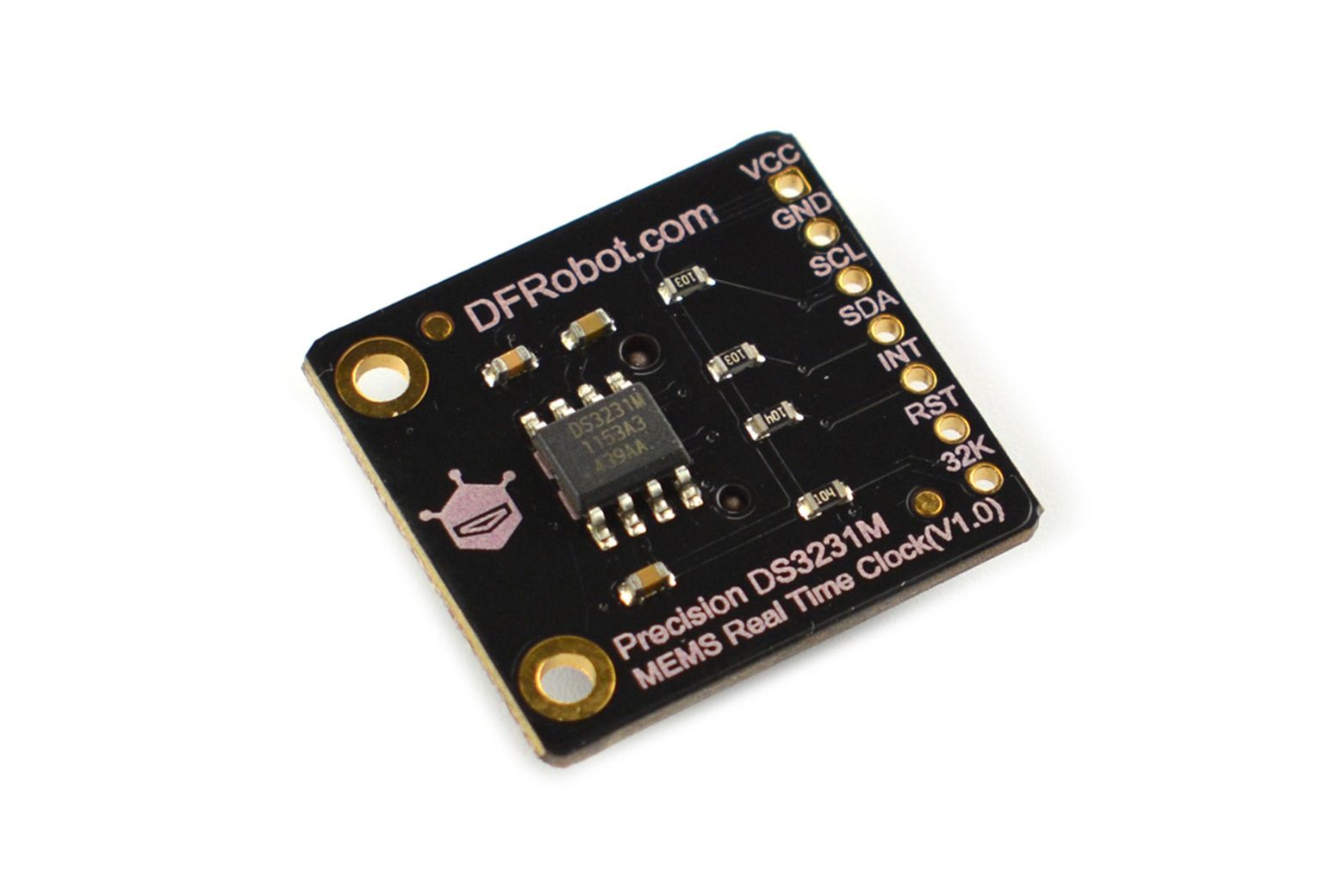

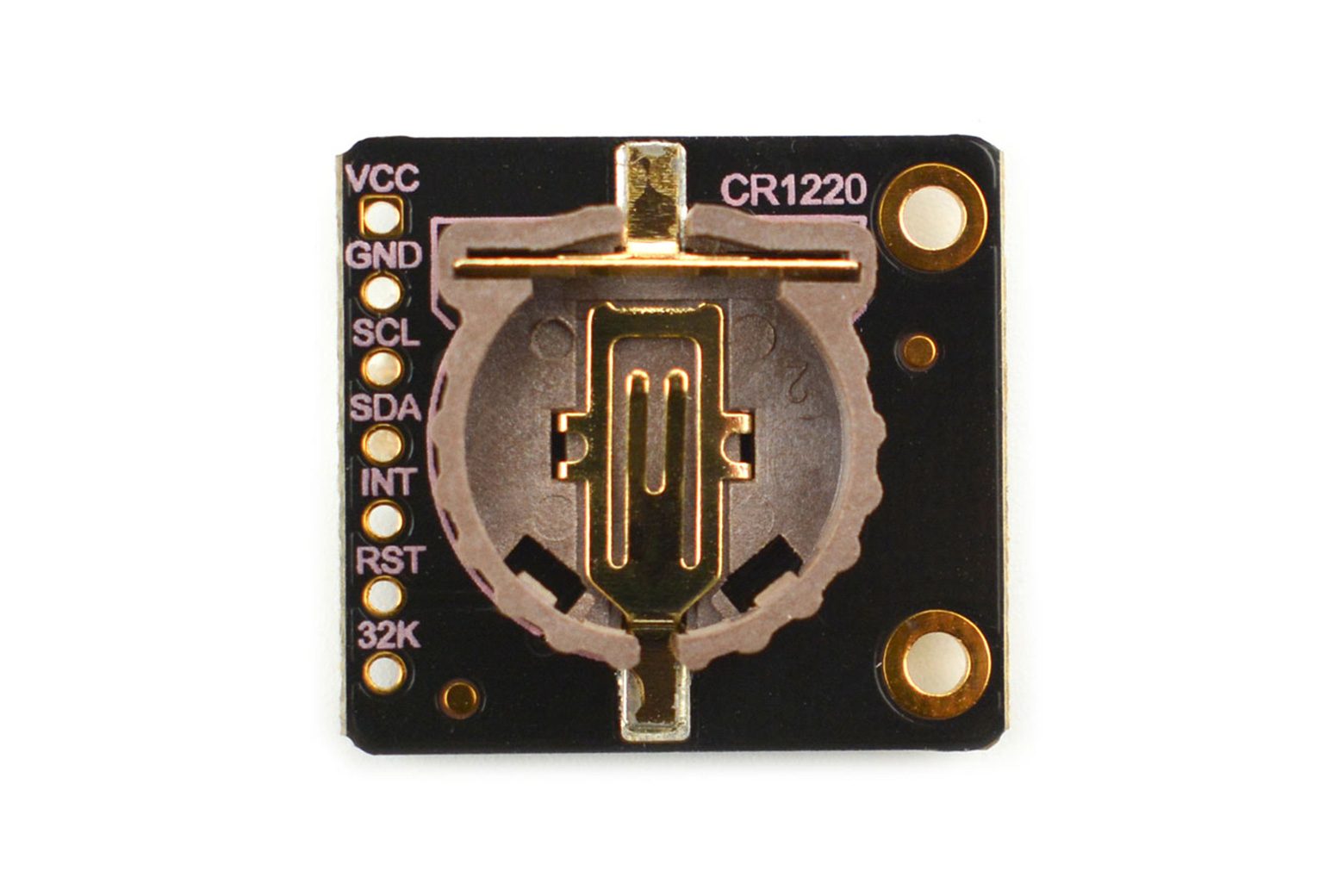

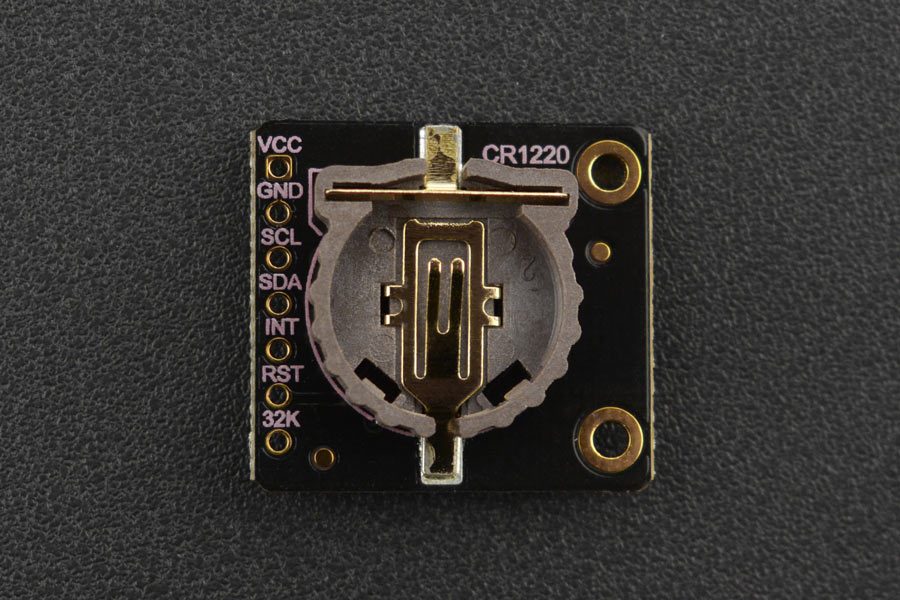

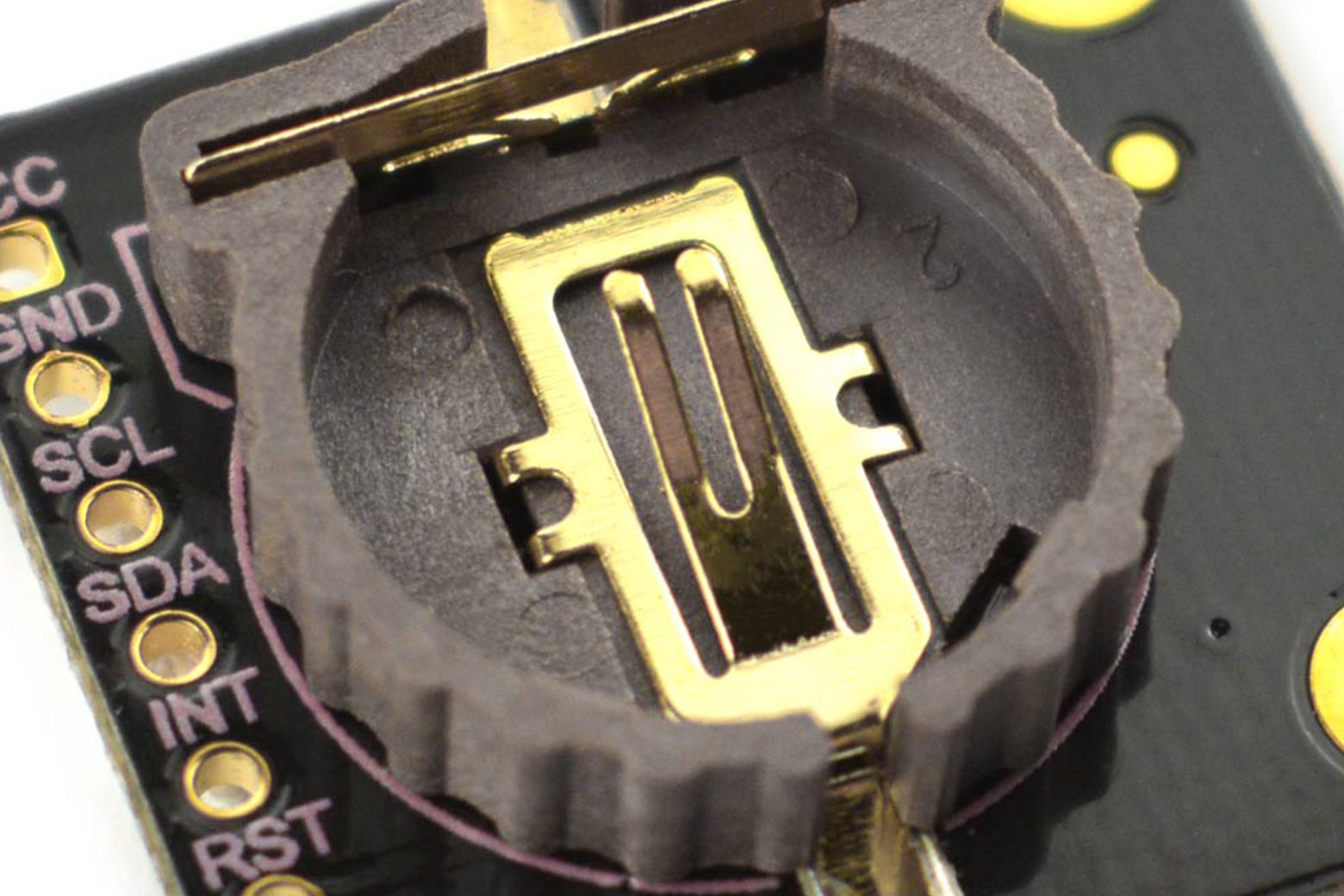

Introduzione Questa scheda breakout RTC precisa MEMS adotta il chip DS3231M, che integra il risonatore MEMS e il compensatore di temperatura. Rispetto all’orologio al quarzo, l’orologio in tempo reale riduce il rischio di guasti meccanici. Pertanto, può essere utilizzato in un ambiente altamente vibrante. Tra -45°C e +85°C, la precisione del DS3231M è ±5 ppm (±0,432 s/D). L’RTC basato su MEMS ha già superato sia i test di shock che quelli di vibrazione certificati da ACE-Q100. Può sopportare shock meccanici di 2900 g (JESD22-B104C Condizione-H) e vibrazioni a frequenza variabile di 20 g (JESD22-B103B Condizione-1). Il DS3231M può essere alimentato da una batteria a bottone e può comunque mantenere un cronometraggio accurato anche se la rete elettrica è disconnessa. RTC fornisce informazioni su secondi, minuti, ore, giorni, mesi e anni. Può regolare automaticamente la data di fine del mese e la correzione dell’anno bisestile. Il formato dell’orologio può essere 24 ore o 12 ore con indicazione AM/PM. Fornisce due allarmi calendario programmabili e un’uscita a onda quadra da 1 Hz. Inoltre, il pin di controllo RST può essere utilizzato come ingresso chiave per il ripristino del microprocessore. Nota: secondo le ultime normative sul trasporto aereo, il trasporto di batterie, magneti e liquidi sarà molto severo, quindi la batteria CR1220 non verrà più fornita con il modulo. Si prega di acquistarlo dal supermercato locale. Caratteristiche Elevata antivibrazione Risonatore MEMS interno e compensatore di temperatura Alta precisione: ±5 ppm (±0,432 s/D) da -45°C a +85°C Calendario dell’orologio 2 allarmi calendario programmabili Specifiche Tensione operativa: 3,3 V-5,5 V Indirizzo I2C: 0x68 Intervallo di temporizzazione: 1970~2100 anni Temperatura operativa: da -40 °C a +85 °C Precisione di temporizzazione: ±5 ppm (±0,432 s/D) Dimensioni: 22,5*21 mm / 0,886*0,827 pollici Elenco di spedizione DS3231M MEMS Precise RTC x1 2,54-7P Pin x1 Documenti Wiki del prodotto Progetti Progetto 1: Realizzazione di un orologio ad anello OLED Arduino L’hardware necessario per realizzare questo progetto: Display OLED I2C da 0,91″128×32 x1 DS3231M MEMS RTC preciso x1 Beetle x1 Caricabatterie al litio da 3,7 V x1 Batteria al litio da 1000 mAh 3,7 V x1 Ago x1 Un pezzo di nastro elastico intrecciato
