Fermione: sensore di accelerazione triassiale – SEN0032

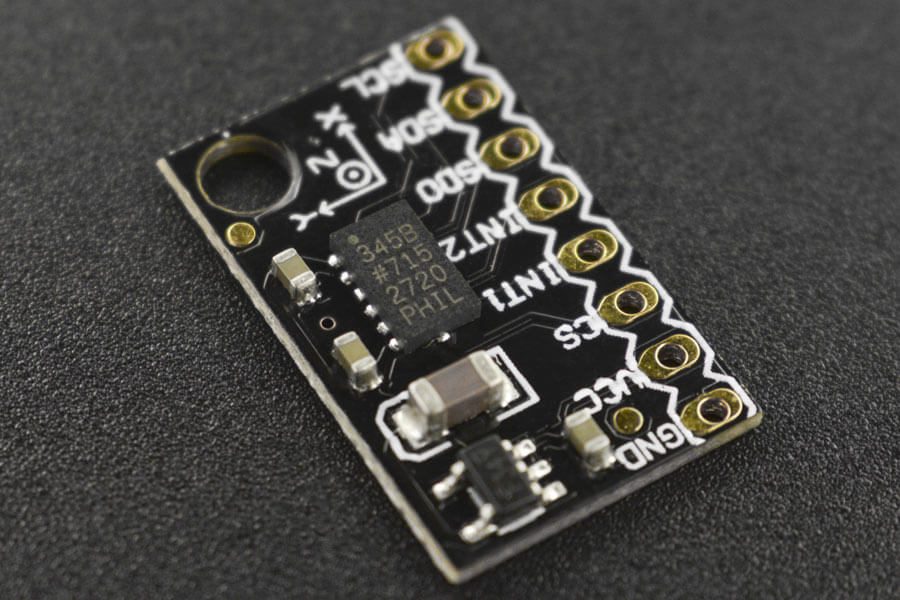

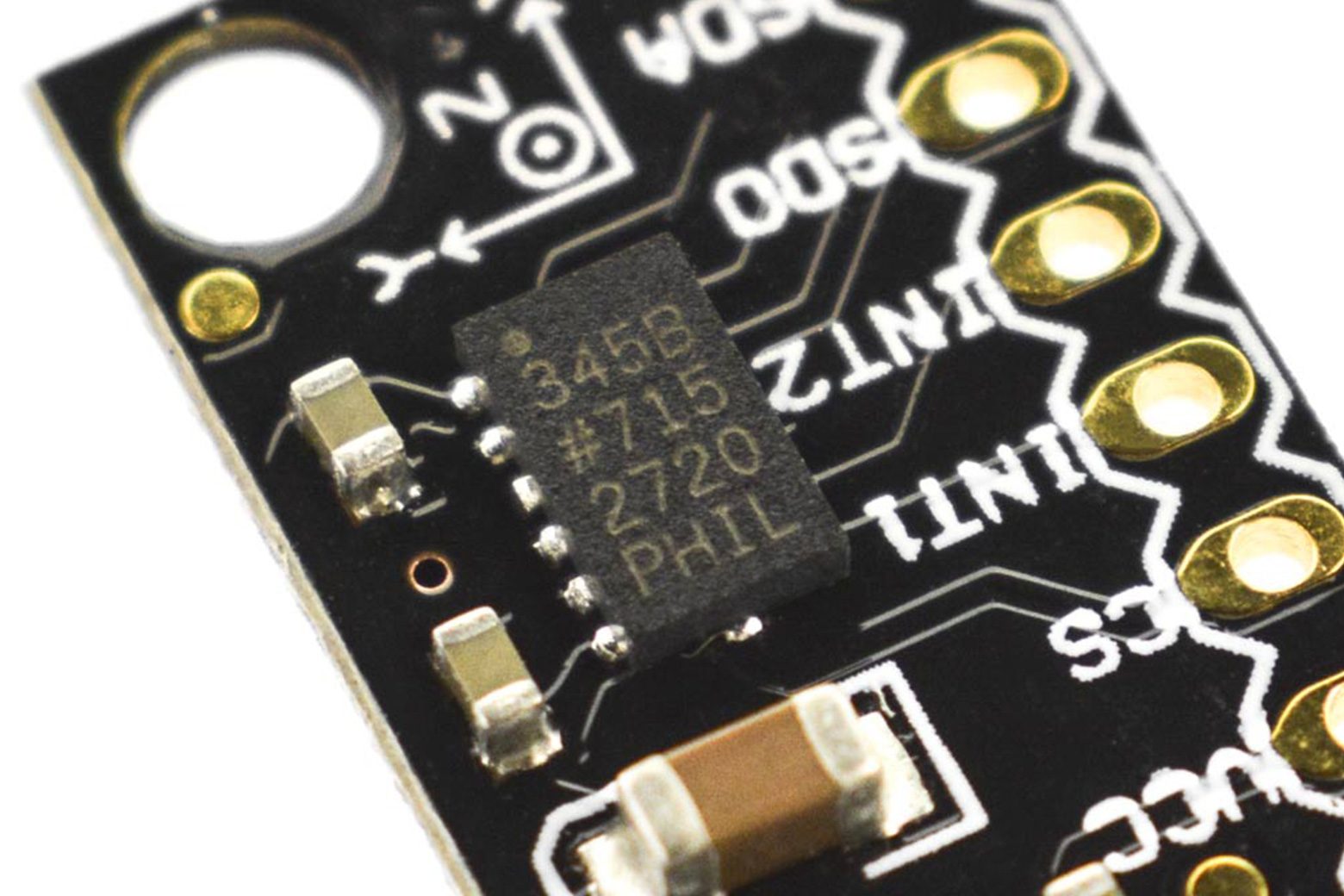

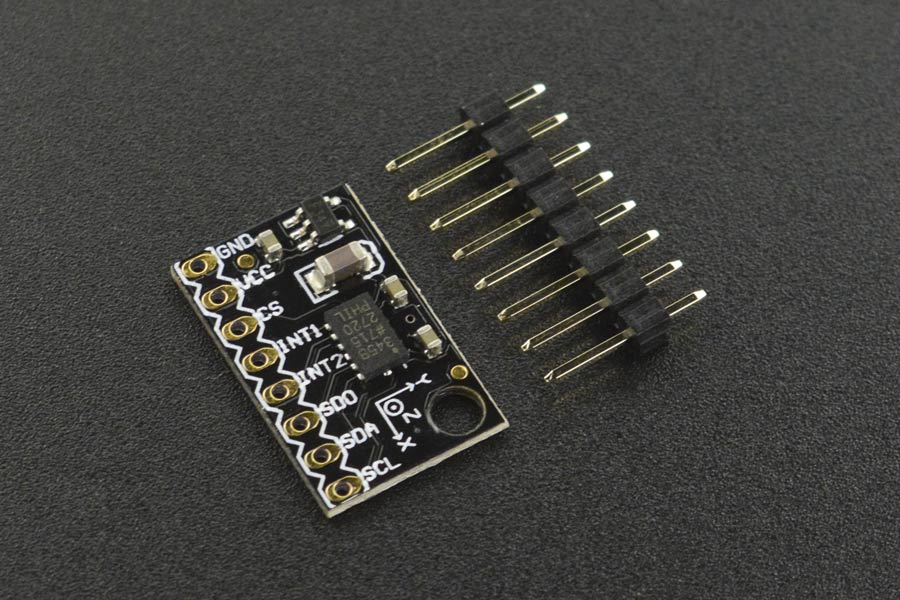

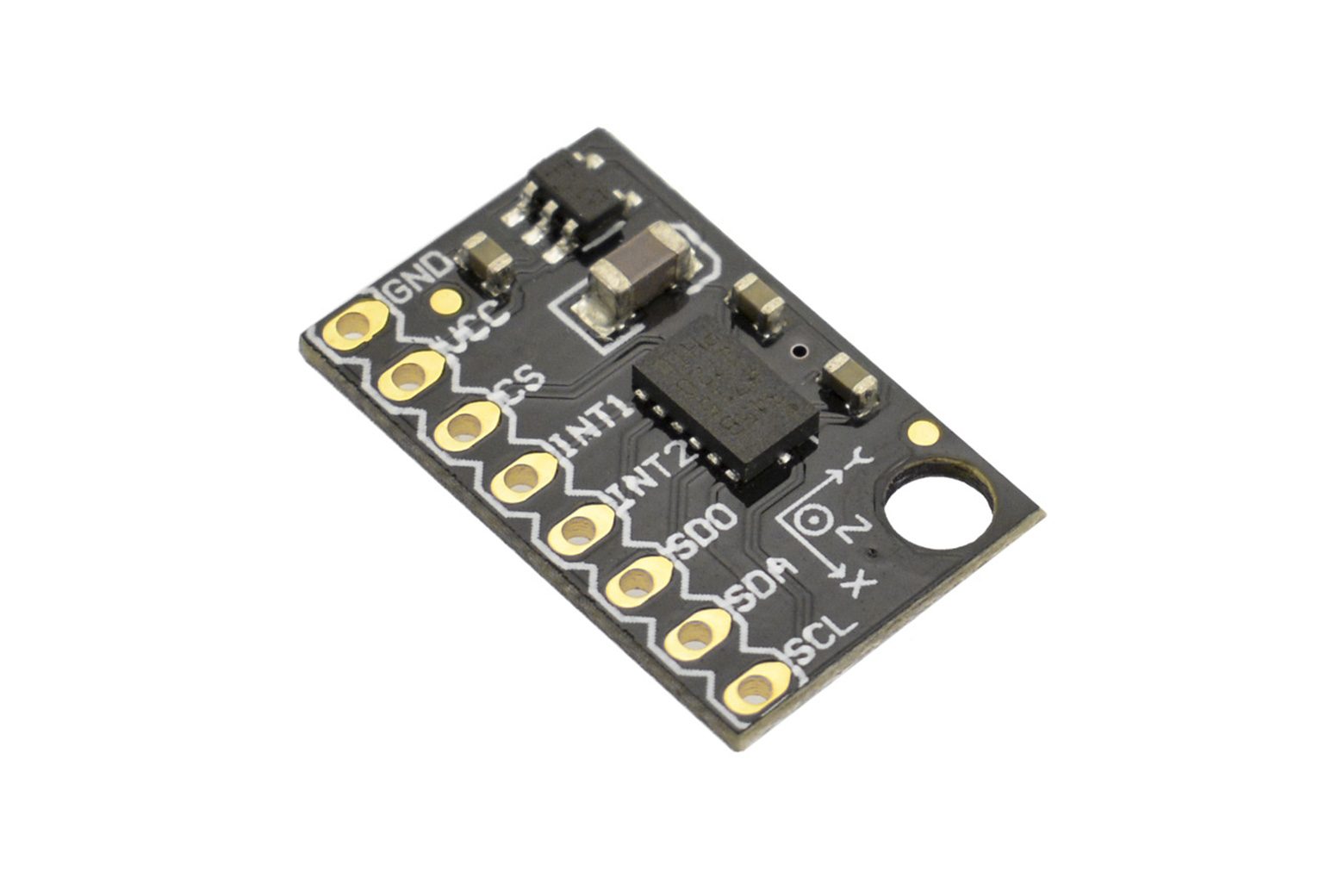

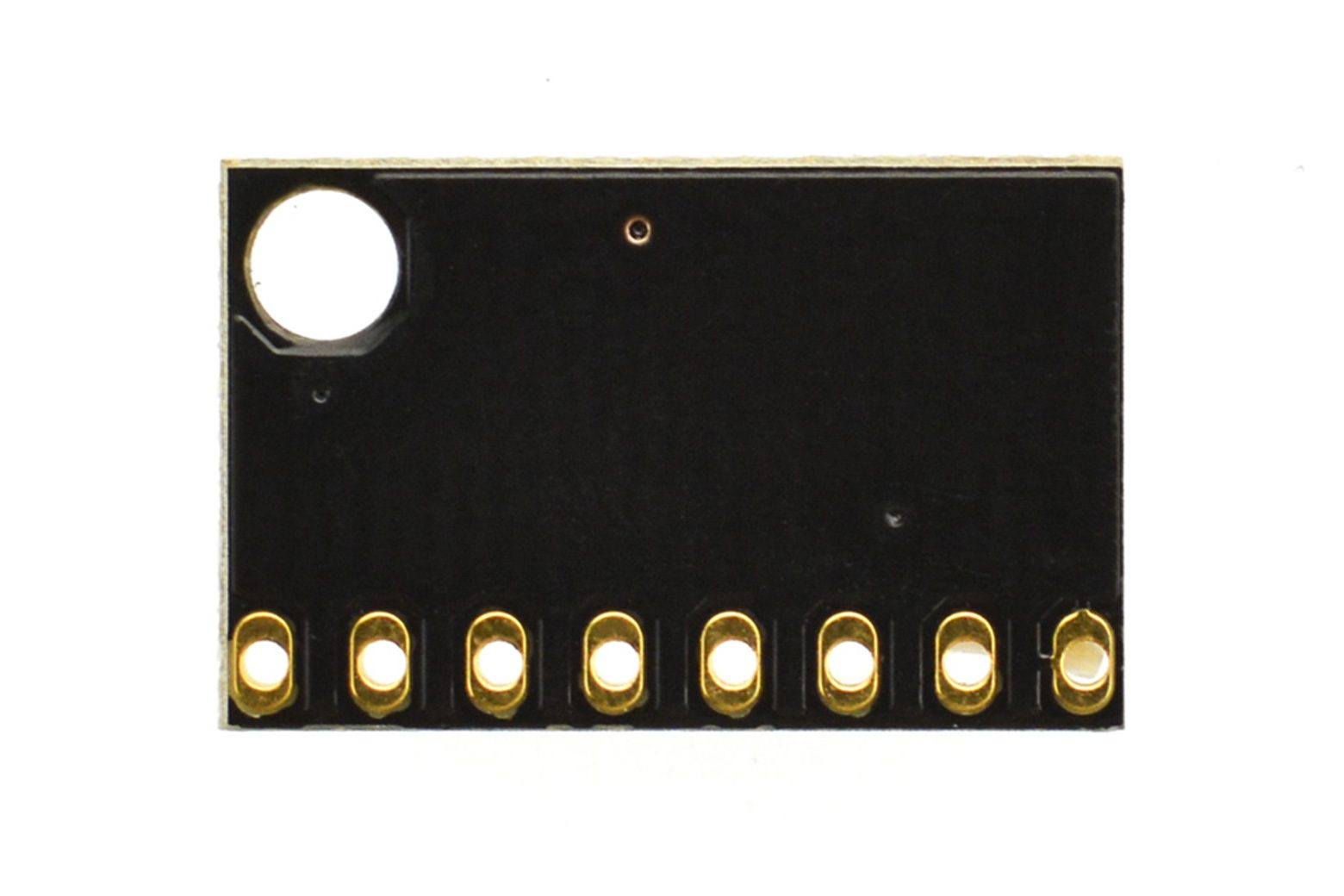

Introduzione Scheda breakout per Analog Device ADXL345. ADXL345 è un accelerometro a 3 assi piccolo, sottile, a basso consumo con misurazione ad alta risoluzione (13 bit) fino a ±16 g. I dati di uscita digitale sono formattati come complemento a due a 16 bit e sono accessibili tramite un’interfaccia digitale SPI (a 3 o 4 fili) o I2C. L’ADXL345 è particolarmente adatto per misurare l’accelerazione statica della gravità in applicazioni di rilevamento dell’inclinazione, nonché l’accelerazione dinamica derivante dal movimento o dallo shock. La sua alta risoluzione (4 mg/LSB) consente la misurazione di variazioni di inclinazione inferiori a 1,0°. Sono fornite diverse funzioni di rilevamento speciali. Il rilevamento di attività e inattività rileva la presenza o l’assenza di movimento e se l’accelerazione su qualsiasi asse supera un livello impostato dall’utente. Il rilevamento del tocco rileva i tocchi singoli e doppi. Il rilevamento della caduta libera rileva se il dispositivo sta cadendo. Queste funzioni possono essere mappate su uno dei due pin di uscita di interruzione. È possibile utilizzare un buffer FIFO (first in, first out) a 32 livelli integrato e in attesa di brevetto per archiviare i dati e ridurre al minimo l’intervento del processore host. Le modalità a basso consumo consentono una gestione intelligente della potenza basata sul movimento con rilevamento della soglia e misurazione attiva dell’accelerazione con una dissipazione di potenza estremamente bassa. Specifiche Tensione di alimentazione 2,0-3,6 V CC Potenza ultrabassa: 40 uA in modalità di misurazione, 0,1 uA in standby a 2,5 V Rilevamento tocco/doppio tocco Rilevamento caduta libera Interfacce SPI e I2C Elenco di spedizione Accelerometro a triplo asse ADXL345 x1 Documenti Scheda tecnica Wiki Doc Schematic Arduino Library (compatibile con IDE 1.0)
