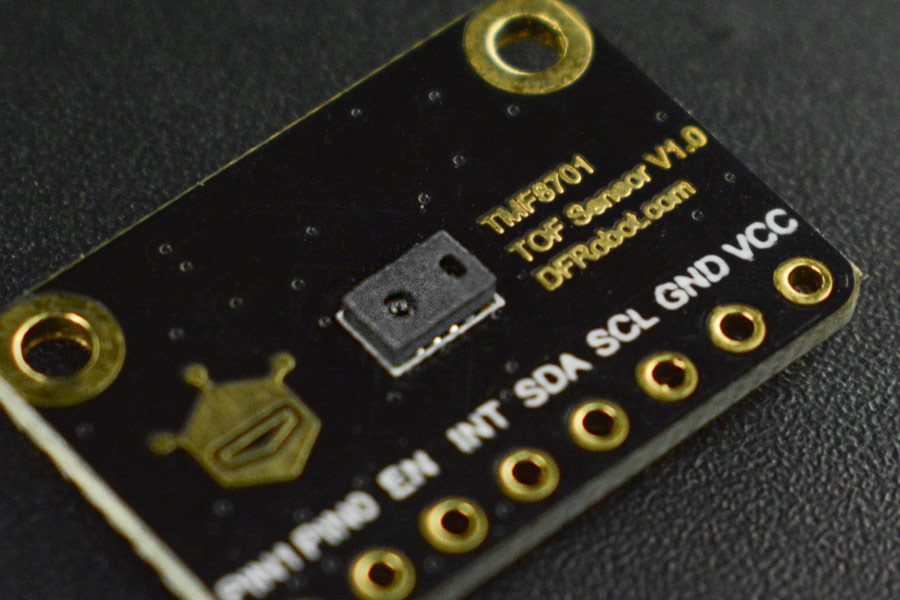

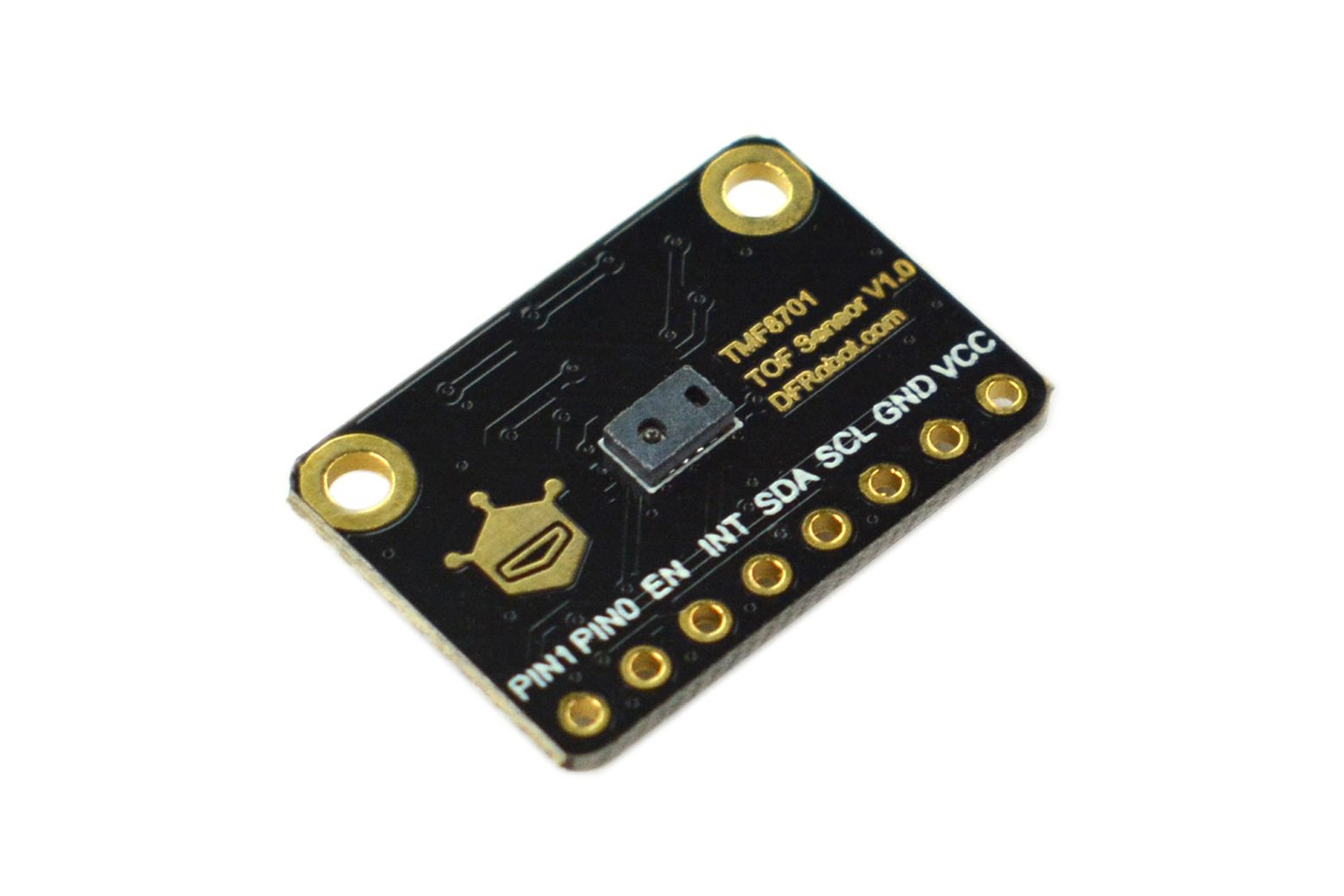

Fermione: sensore di distanza ToF TMF8701 (10 – SEN0429

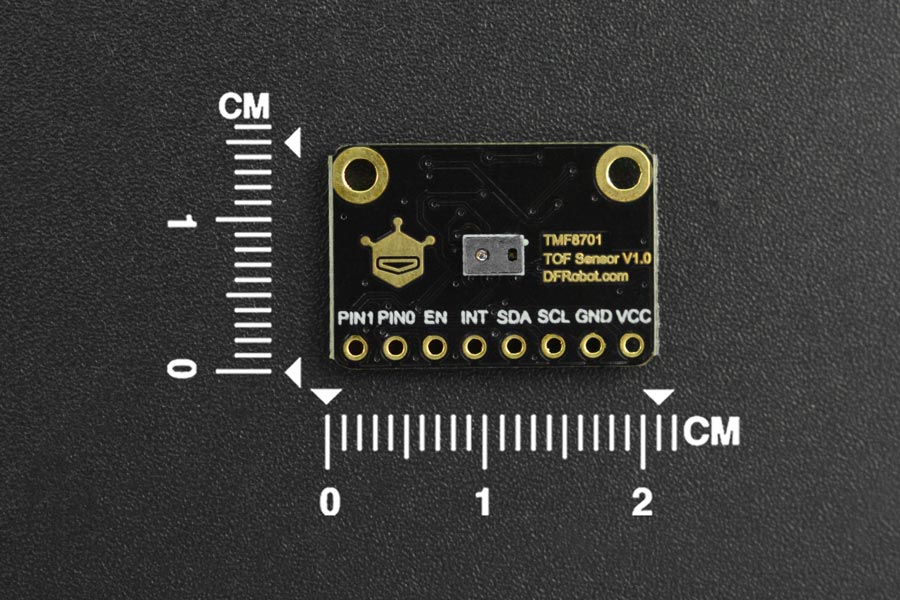

Introduzione Il TMF8701 è un sensore di distanza del tempo di volo (ToF) che utilizza la differenza di tempo tra gli impulsi luminosi per misurare la distanza. Fornisce il rilevamento di una zona singola di un oggetto indipendentemente dal colore, dalla riflettività e dalla struttura dell’oggetto. Il TMF8701 offre un’elevata gamma dinamica e funziona in modalità di prossimità (1 –10 cm) o in modalità di portata (10–60 cm) per il rilevamento del rilevamento. Inoltre, il dispositivo può effettuare misurazioni della distanza estremamente precise entro ±5% ed è in grado di funzionare in ambienti bui e in presenza di luce solare. È presente un istogramma integrato per fornire una calibrazione dinamica del vetro di copertura e una compensazione della diafonia, mentre il rumore della luce di fondo è ridotto al minimo attraverso filtri di reiezione della luce solare su chip. Il TMF8701 trasmette i dati attraverso un’interfaccia di comunicazione in modalità veloce I2C e un microcontrollore integrato, dotato di tutti gli algoritmi inclusi su chip senza necessità di ottica esterna. Panoramica della scheda Diagramma di connessione Caratteristiche FOI da 21°, rileva l’oggetto più vicino al centro Rilevamento della distanza di 10–600 mm Consente la misurazione della distanza in ambienti bui e luminosi entro ±5% Un istogramma integrato per compensare sporco e macchie sul vetro di copertura VCSEL 940 nm Classe 1 Sicurezza per gli occhi Basso consumo energetico, consumo energetico 940 μA a 10 Hz (modalità prossimità); Consumo energetico 26 mA a 60 Hz (modalità distanza e prossimità); Consumo di corrente allo spegnimento di 0,26μA (EN=0) Specifiche Tensione operativa: 2,7~3,3 V Corrente operativa: <1,5 mA Intervallo di rilevamento prossimità: 1-10 cm Intervallo di rilevamento distanza: 10-60 cm Temperatura operativa: -30 ~70 ℃ Interfaccia di comunicazione: Breakout 2,54 mm-8 pin Dimensione I2C: 21×14,5 mm/0,83×0,57 pollici Dimensioni del foro di montaggio: 2,0 mm Passo del foro di montaggio: 17 mm Elenco di spedizione Fermion: TMF8701 Sensore di distanza ToF (10-600 mm) x1 2,54-8P Nero Connettore a fila singola x1 Documenti Prodotto wiki Schemi Scheda tecnica Applicazioni Riconoscimento facciale 3D Rilevamento di prossimità Rilevamento di presenza Rilevamento di oggetti Misurazione della distanza Prevenzione delle collisioni
