Fermione: sensore di distanza ToF TMF8801 (20 – SEN0430

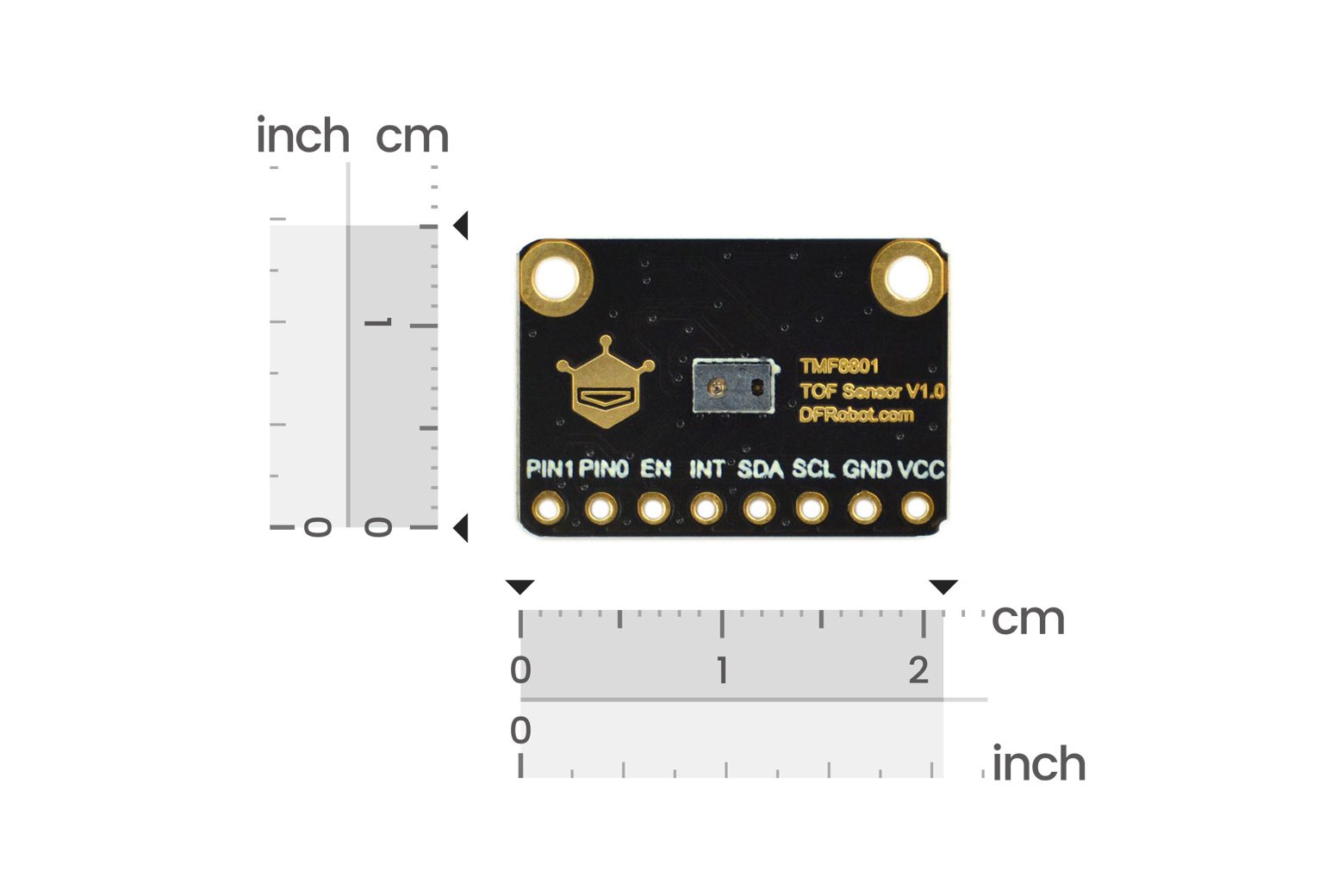

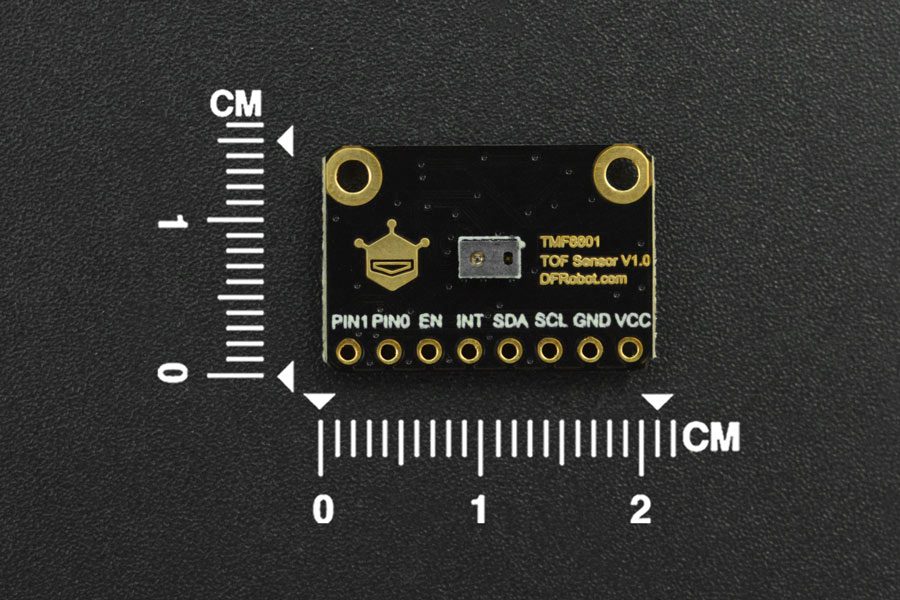

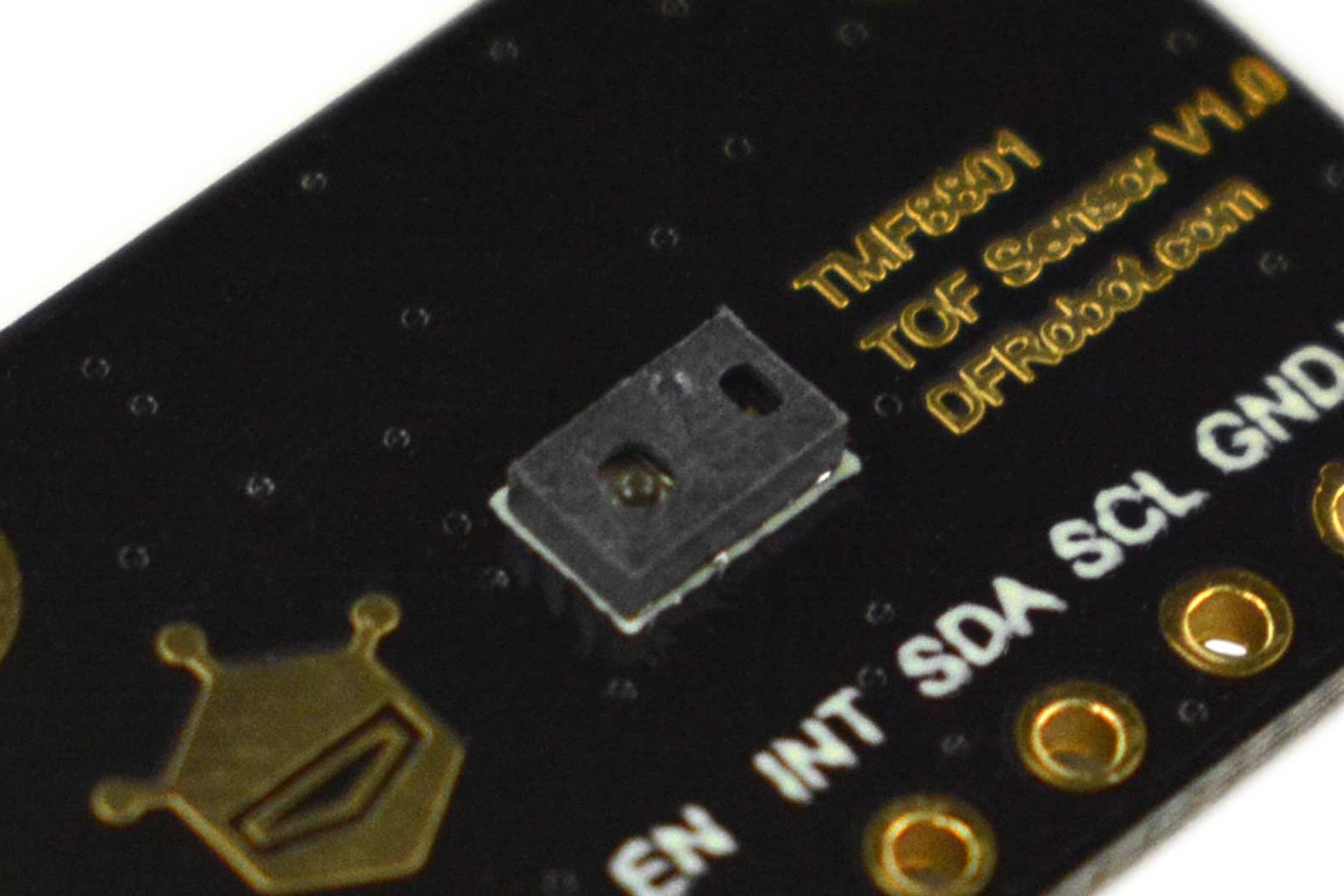

Introduzione Il TMF8801 è un sensore di distanza del tempo di volo (ToF) che utilizza la differenza di tempo tra gli impulsi luminosi per misurare la distanza. Fornisce il rilevamento di una zona singola di un oggetto indipendentemente dal colore, dalla riflettività e dalla struttura dell’oggetto. Il TMF8801 offre un’elevata gamma dinamica e misurazioni di rilevamento da distanze di 2-250 cm. Il dispositivo può effettuare misurazioni della distanza estremamente precise entro ±5% ed è in grado di funzionare in ambienti bui e in presenza di luce solare. È presente un istogramma integrato per fornire una calibrazione dinamica del vetro di copertura e una compensazione della diafonia, mentre il rumore della luce di fondo è ridotto al minimo attraverso filtri di reiezione della luce solare su chip. Il TMF8801 trasmette i dati attraverso un’interfaccia di comunicazione in modalità veloce I2C e un microcontrollore integrato, dotato di tutti gli algoritmi inclusi su chip senza necessità di ottica esterna. Caratteristiche del diagramma Dimension Connect 21º FOI, rileva l’oggetto più vicino al centro Rilevamento della distanza di 20–2500 mm Consente la misurazione della distanza in ambienti bui e luminosi entro ±5% Un istogramma integrato per compensare sporco e macchie sul vetro di copertura VCSEL 940 nm Classe 1 Sicurezza per gli occhi Basso consumo energetico: 940 μA di consumo energetico a 10 Hz (modalità prossimità) 26 mA di consumo energetico a 60 Hz (distanza e prossimità (modalità modalità) 0,26μA consumo di corrente allo spegnimento (EN=0) Specifiche Tensione operativa: 2,7~3,3 V Corrente operativa: <1,5 mA Intervallo di rilevamento prossimità: 20-100 mm Intervallo di rilevamento distanza: 100-2500 mm Temperatura operativa: -30~60 ℃ Interfaccia di comunicazione: Breakout 2,54 mm-8 pin Dimensione I2C: 21*14.5mm/0.83*0.57″ Dimensioni del foro di montaggio: 2.0mm Passo del foro di montaggio: 17mm Elenco di spedizione Fermion: TMF8801 ToF Sensore di distanza (20-2500mm) x1 2.54-8P Nero Connettore a fila singola x1 Documenti Prodotto wiki Schemi Scheda tecnica Applicazioni Riconoscimento facciale 3D Rilevamento di prossimità Rilevamento di presenza Rilevamento di oggetti Misurazione della distanza Prevenzione delle collisioni
