Fermione: sensore di gas etanolo MEMS – SEN0569

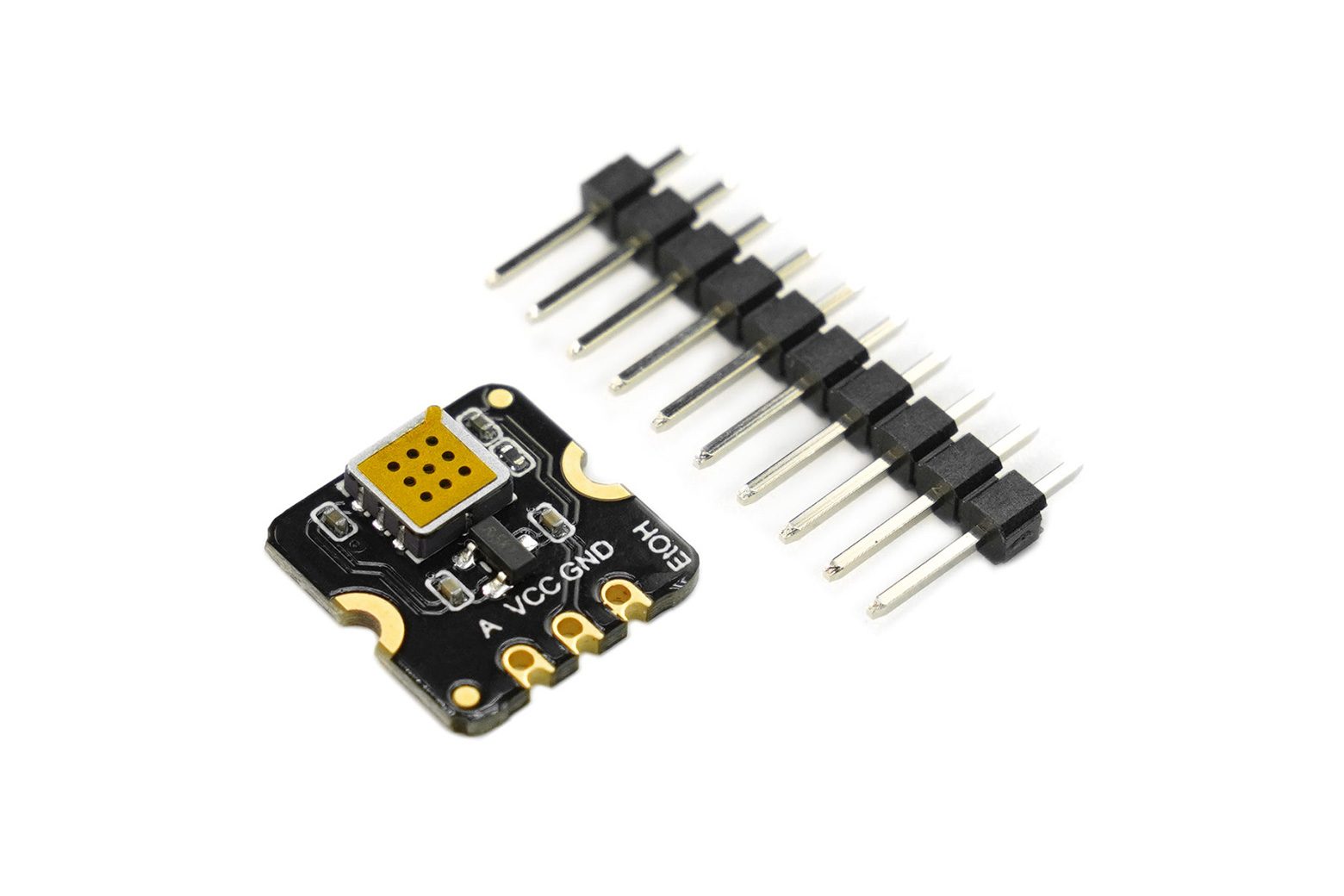

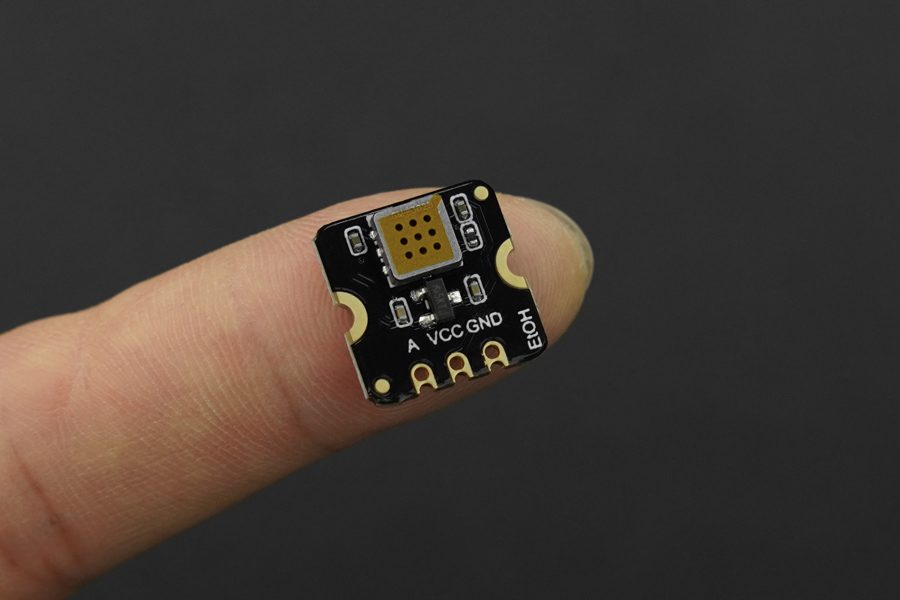

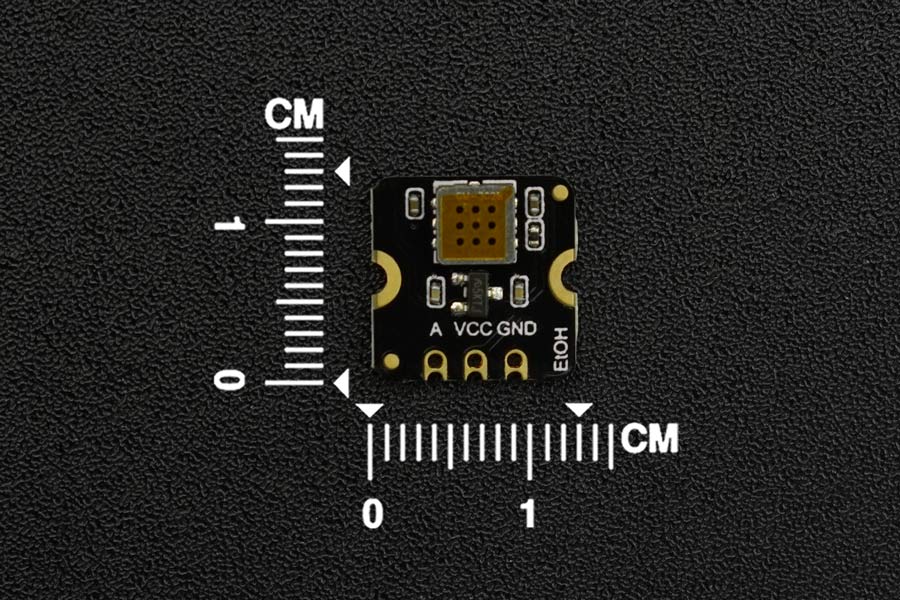

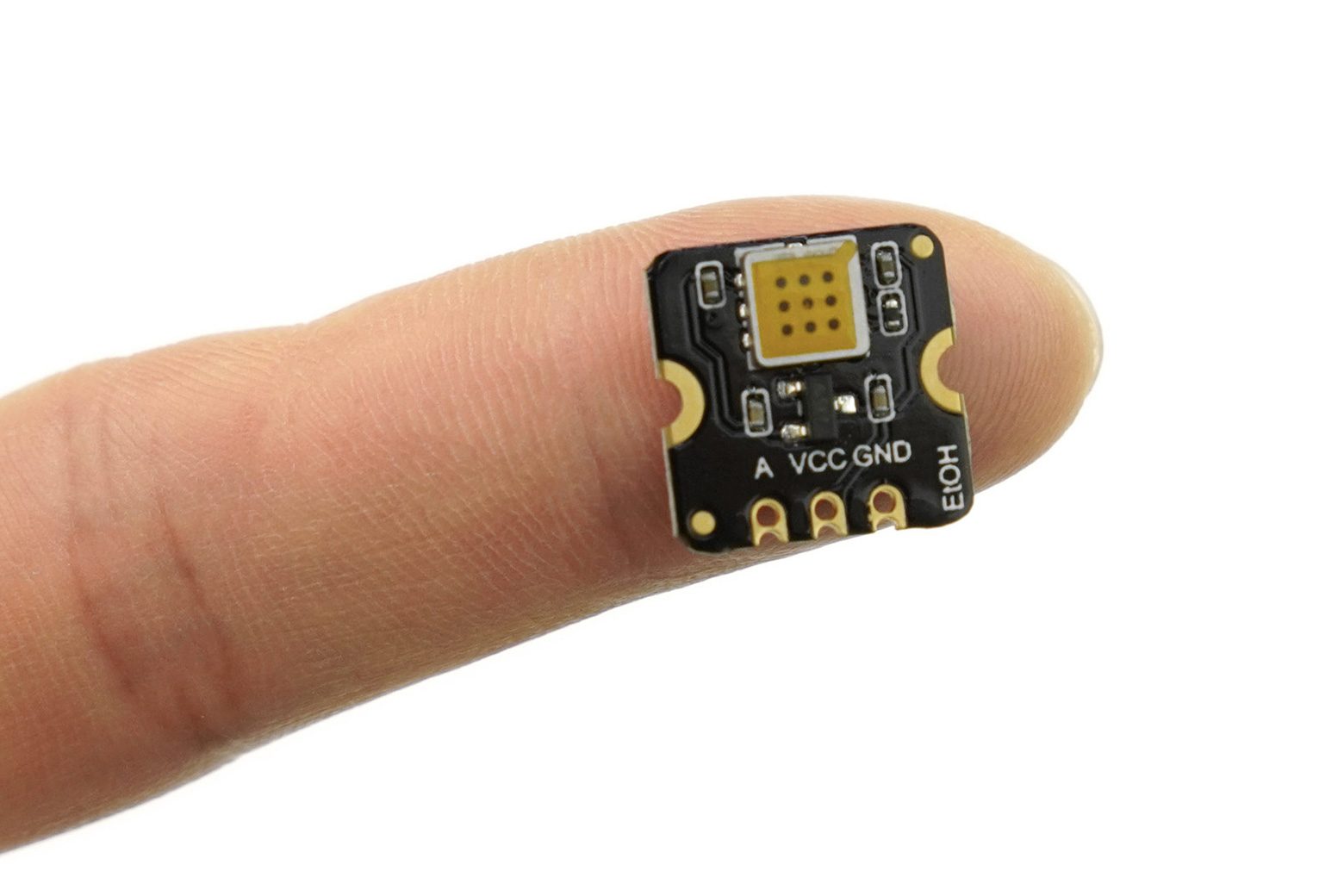

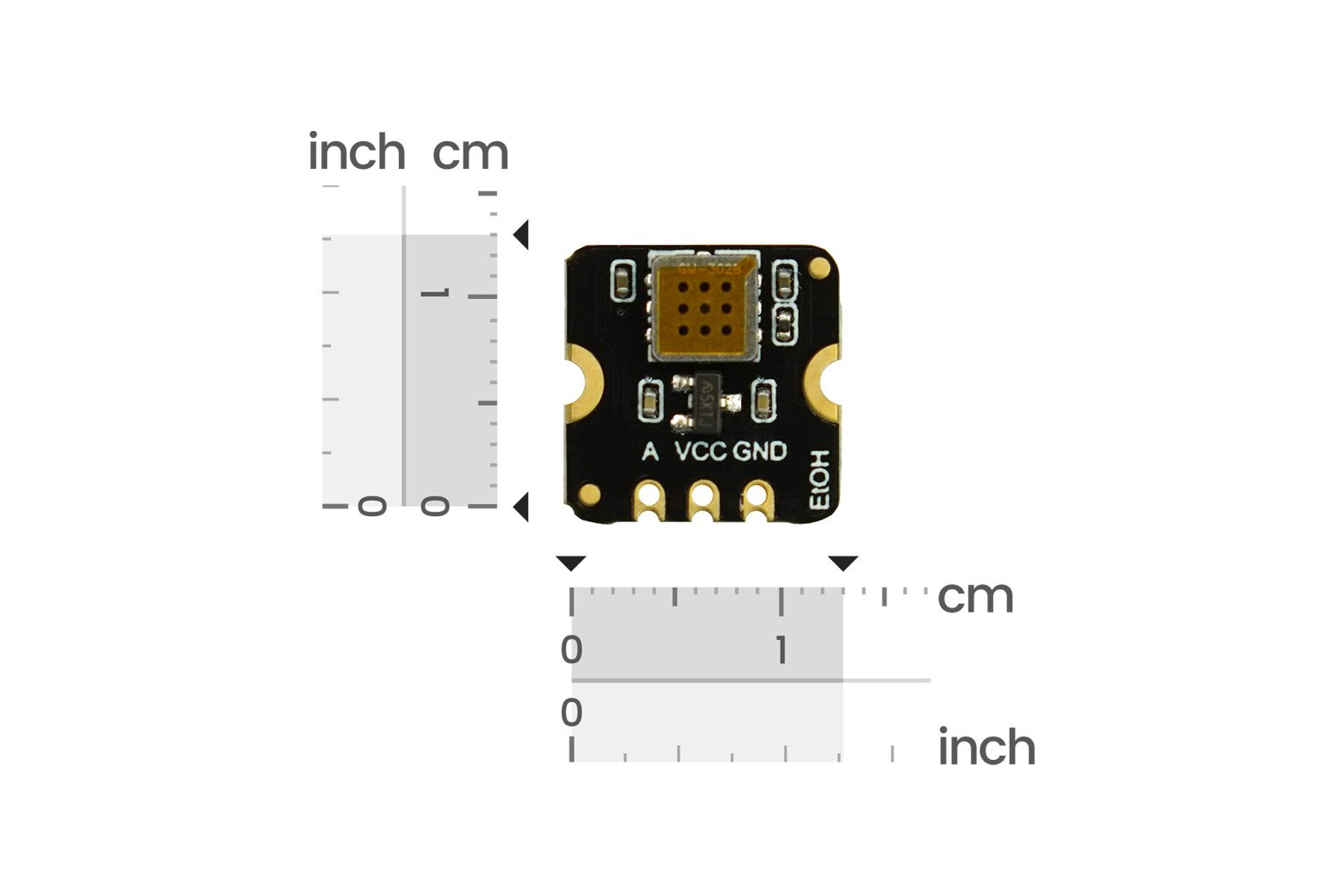

Introduzione Questo avanzato sensore di etanolo MEMS fornisce un rilevamento qualitativo affidabile dei vapori di alcol (1-500 ppm), perfetto per lo sviluppo di etilometro e applicazioni di sicurezza industriale. Design ultracompatto Con dimensioni di soli 13×13×2,5 mm, questo micro sensore si adatta perfettamente a dispositivi portatili e indossabili consumando <20 mA di potenza, ideale per applicazioni alimentate a batteria. Tecnologia a risposta rapida La struttura MEMS consente un rilevamento rapido con un tempo di preriscaldamento minimo, fornendo avvisi immediati sulla concentrazione di vapore quando è presente alcol. Rilevamento multiuso Sensibile sia all’etanolo (EtOH) che ai composti organici volatili (COV), il che lo rende versatile per l’analisi dell’espirato, il monitoraggio della qualità degli alimenti e i sistemi di sicurezza industriale. Integrazione semplice Il funzionamento standard da 3,3-5 V con uscita analogica si collega facilmente ad Arduino e ad altri microcontrollori tramite la scheda breakout inclusa. Lunga durata operativa La robusta tecnologia MEMS garantisce ≥5 anni di servizio continuo in condizioni normali se mantenuta correttamente. La serie MEMS comprende attualmente 11 diversi tipi di sensori di gas (HCHO, CO, CH4, VOC, NH3, H2S, EtOH, fumo, odore, H2, NO2), che possono essere combinati secondo requisiti specifici. Nota: questo sensore è in grado di effettuare solo misurazioni qualitative. Per misurazioni quantitative, ti consigliamo di acquistare la serie di sensori di gas elettrochimici Gravity: calibrati in fabbrica. Figura: Schema elettrico di Fermion: sensore MEMS EtOH e Arduino UNO Precauzioni per l’uso Rimuovere la pellicola protettiva prima dell’uso. Per prevenire l’esposizione ai vapori di composti volatili del silicio (come adesivi siliconici, gel per capelli, gomma siliconica o altri luoghi in cui sono presenti composti volatili del silicio). Evitare l’esposizione ad alte concentrazioni di gas corrosivi (come H2S, SOX, Cl2, HCl, ecc.). Prevenire la contaminazione da alcali, sali di metalli alcalini e alogeni. Astenersi dall’esposizione prolungata ad ambienti estremi (come alte temperature, elevata umidità, elevato inquinamento). Evitare il contatto con acqua, condensa e congelamento. Ridurre al minimo vibrazioni, impatti e cadute eccessive. Si prega di astenersi dall’utilizzare questo modulo in sistemi che implicano problemi di sicurezza personale. Per periodi prolungati di non utilizzo si consiglia di preriscaldare il modulo per almeno 24 ore. Caratteristiche Dimensioni compatte, misura solo 13*13*2,5 mm Basso consumo energetico, corrente operativa <20 mA Alta sensibilità e ripristino rapido della risposta Tecnologia MEMS avanzata Specifiche Intervallo di rilevamento: 1-500 ppm EtOH Uscita: tensione analogica (0-5 V) Sensibilità: R0/Rs ≥ 3 (in 50 ppm EtOH) Alimentazione: 3,3-5 V CC, <20 mA Tempo di risposta: <30 secondi Temp. operativa: da -10°C a 50°C Dimensioni: 13×13×2,5 mm Durata della vita: 5+ anni Elenco di spedizione Fermione: MEMS Sensore di gas etanolo EtOH (breakout) × 1 Pin intestazione con passo da 2,54 mm × 1 Documenti Wiki del prodotto Schemi e dimensioni Caratteristica Parametro Componente Imballaggio Applicazioni Dispositivi etilometro portatili Controllo qualità alimenti/bevande Monitoraggio dei vapori di alcol industriale Sistemi di sicurezza di laboratorio Rilevamento COV per la casa intelligente Progetti Progetto: Costruire un’elettronica Naso con sensore di rilevamento gas MEMS serie Breakout e piattaforma Edge Impulse Introduzione: In questo progetto, ho sviluppato un naso elettronico utilizzando i sensori di gas della serie mems DFRobot e la piattaforma Edge Impulse, che è in grado di identificare i profumi di bevande e frutta.
