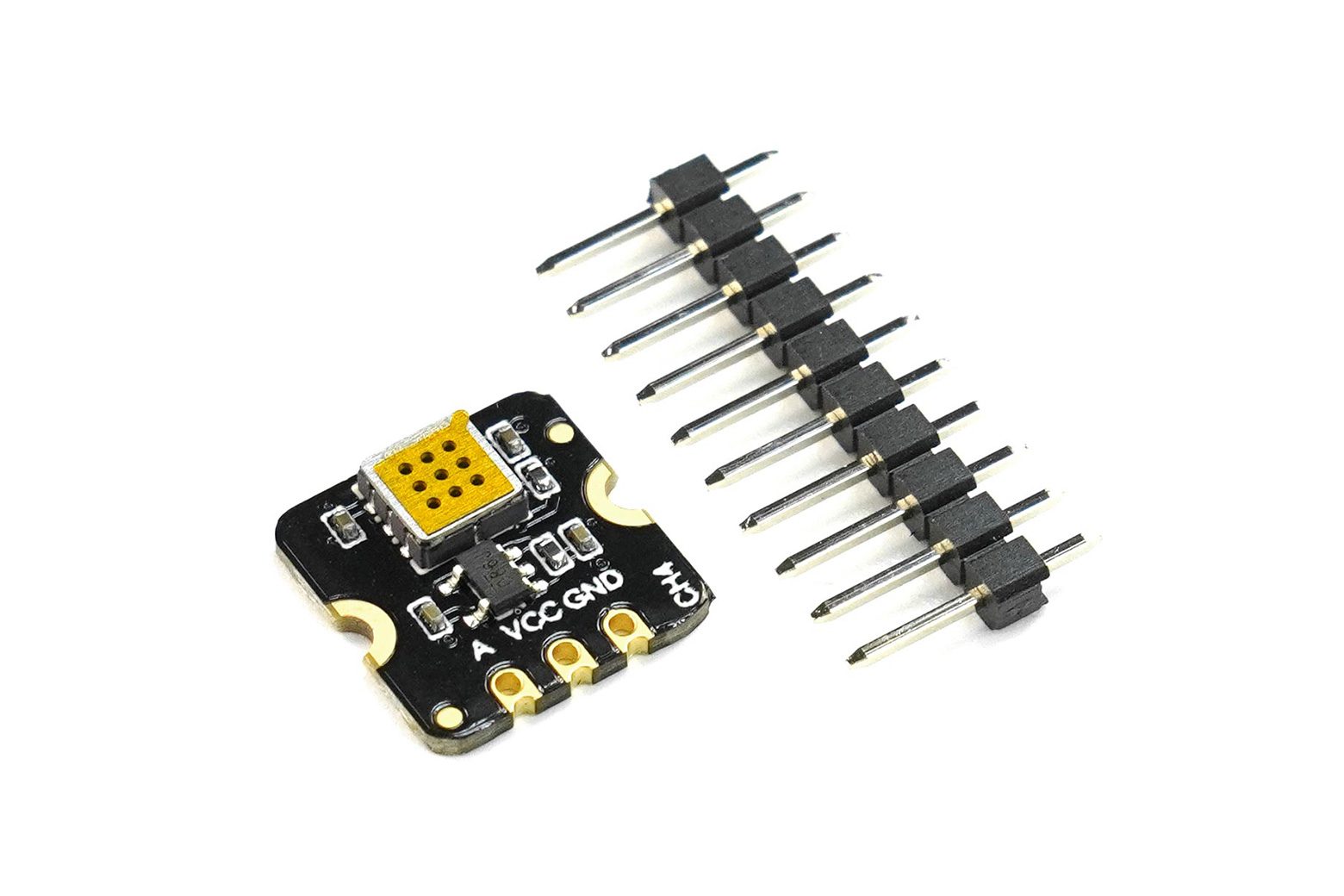

Fermione: sensore di rilevamento gas metano CH4 – SEN0565

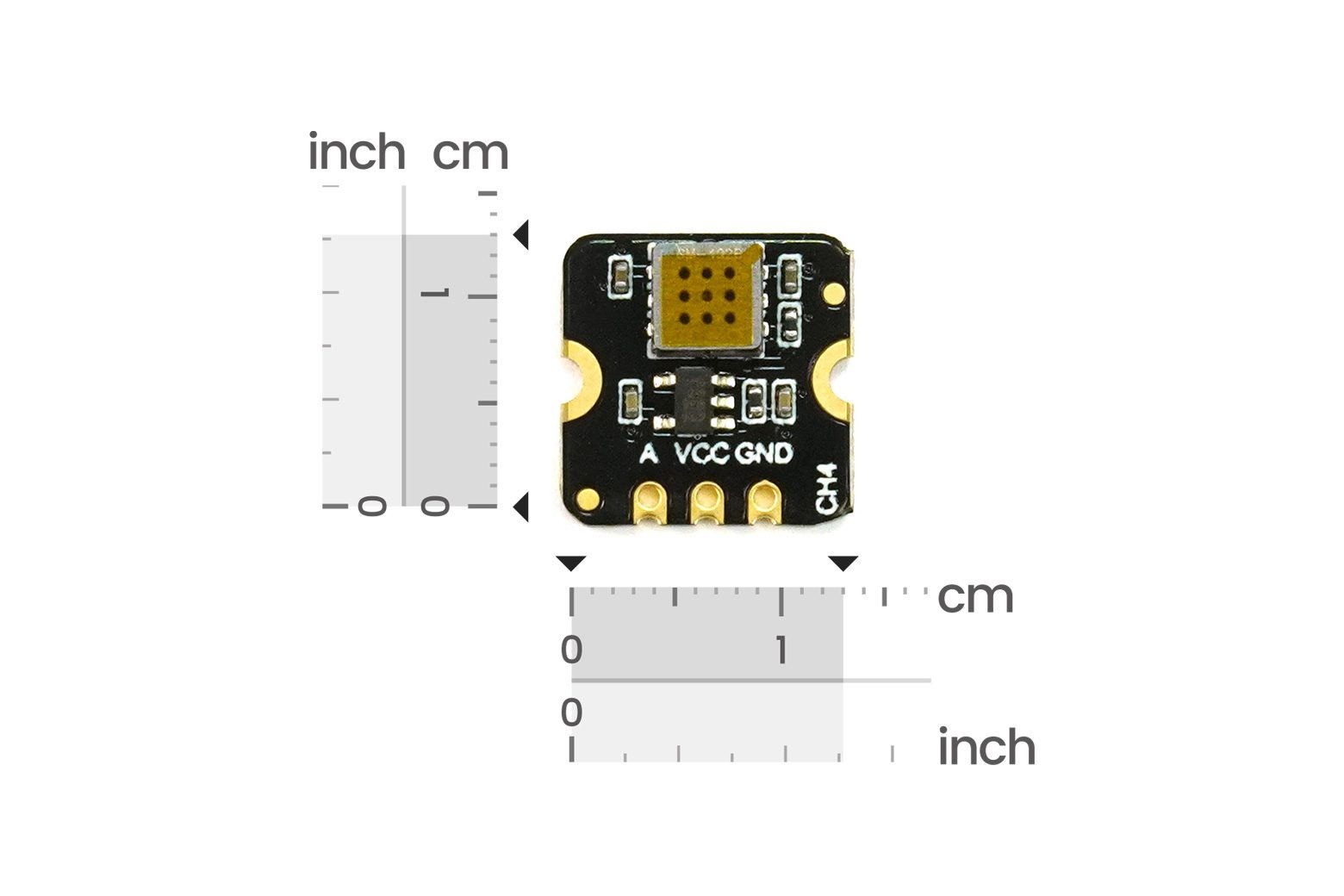

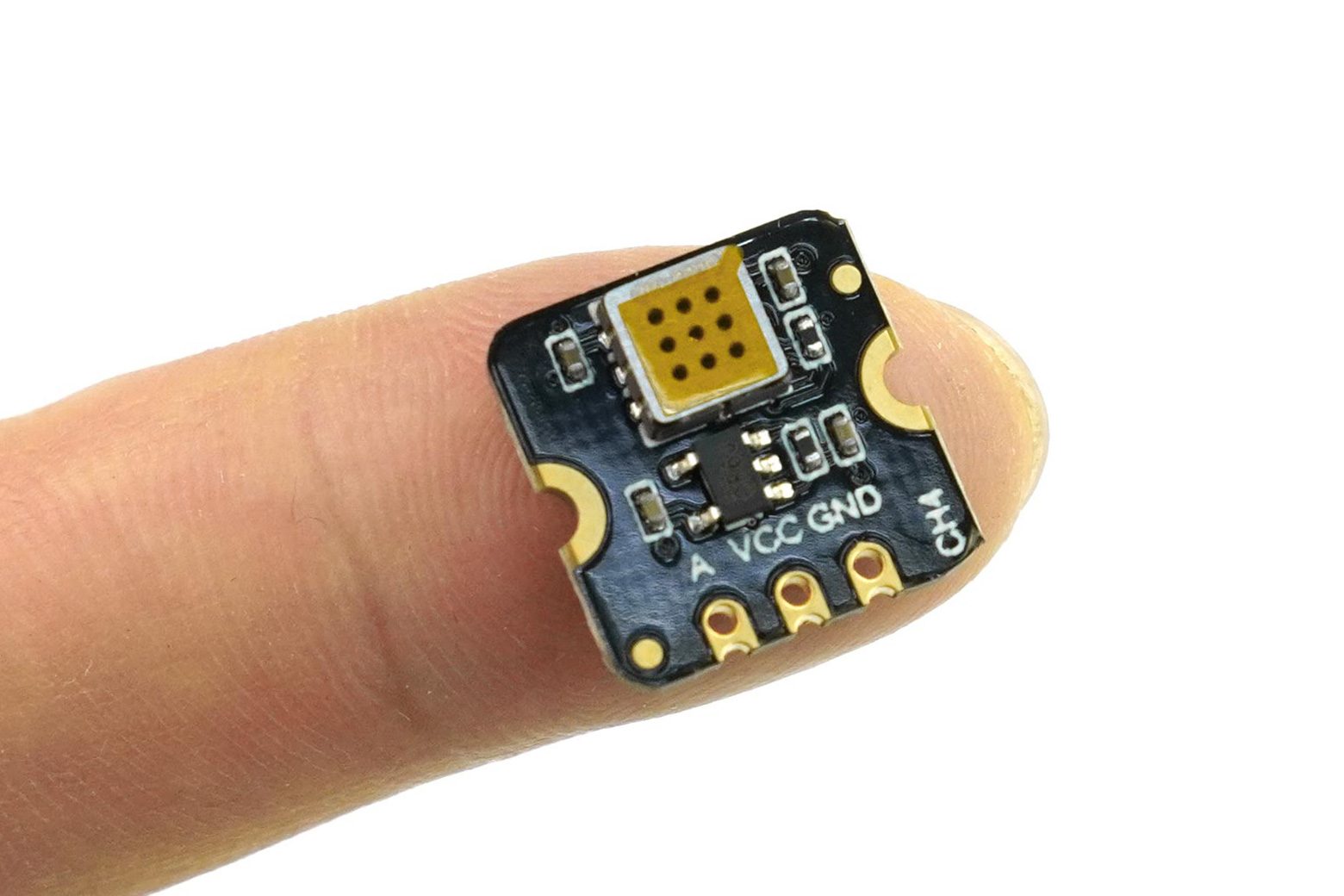

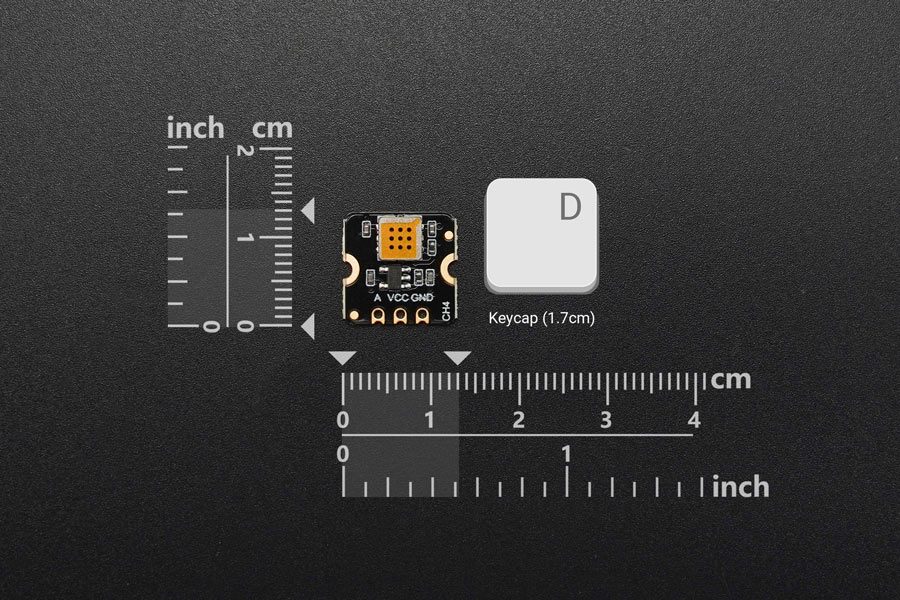

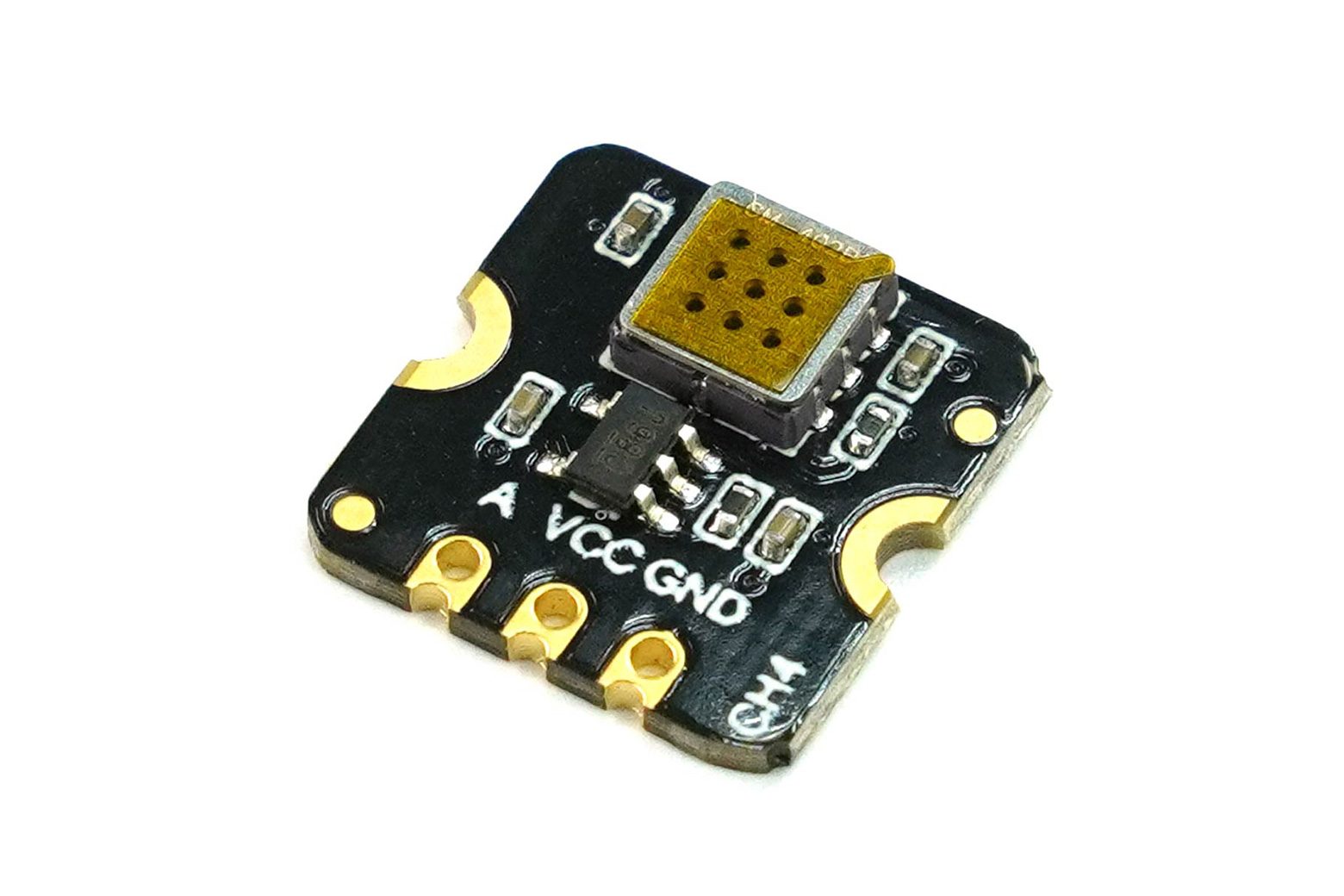

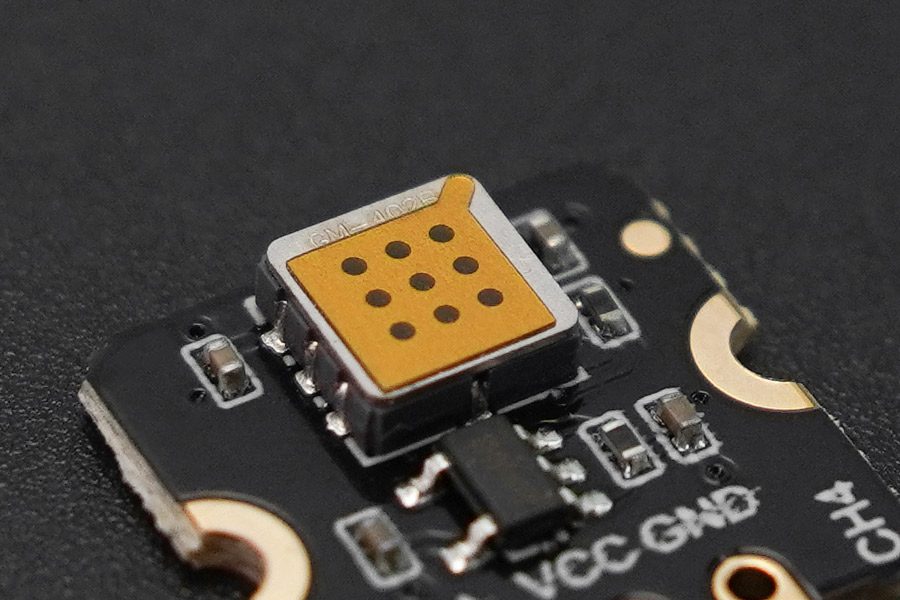

Introduzione Fermione: il sensore di rilevamento gas metano CH4 MEMS utilizza la tecnologia MEMS (sistema microelettromeccanico) all’avanguardia, conferendo al sensore dimensioni compatte (13x13x2,5 mm), basso consumo energetico (<20 mA), generazione minima di calore, tempo di preriscaldamento breve e ripristino rapido della risposta. Il sensore può misurare qualitativamente la concentrazione di gas metano ed è adatto per dispositivi di monitoraggio di perdite di gas combustibile, rilevatori di perdite di gas, sistemi di rilevamento di incendi/sicurezza e altre applicazioni. La serie MEMS comprende attualmente 11 diversi tipi di sensori di gas (HCHO, CO, CH4, VOC, NH3, H2S, EtOH, fumo, odore, H2, NO2), che possono essere combinati secondo requisiti specifici. Nota: questo sensore è in grado di effettuare solo misurazioni qualitative. Per misurazioni quantitative, ti consigliamo di acquistare la serie di sensori di gas elettrochimici Gravity: calibrati in fabbrica. Figura: Schema elettrico di Fermion: sensore di gas MEMS CH4 e Arduino UNO Precauzioni per l’uso Rimuovere la pellicola protettiva prima dell’uso. Per prevenire l’esposizione ai vapori di composti volatili del silicio (come adesivi siliconici, gel per capelli, gomma siliconica o altri luoghi in cui sono presenti composti volatili del silicio). Evitare l’esposizione ad alte concentrazioni di gas corrosivi (come H2S, SOX, Cl2, HCl, ecc.). Prevenire la contaminazione da alcali, sali di metalli alcalini e alogeni. Astenersi dall’esposizione prolungata ad ambienti estremi (come alte temperature, elevata umidità, elevato inquinamento). Evitare il contatto con acqua, condensa e congelamento. Ridurre al minimo vibrazioni, impatti e cadute eccessive. Si prega di astenersi dall’utilizzare questo modulo in sistemi che implicano problemi di sicurezza personale. Per periodi prolungati di non utilizzo si consiglia di preriscaldare il modulo per almeno 24 ore. Caratteristiche Dimensioni compatte, misura solo 13*13*2,5 mm Basso consumo energetico, corrente operativa <20 mA Alta sensibilità e ripristino rapido della risposta Tecnologia MEMS avanzata Specifiche Gas rilevato: CH4, C3H8, ecc. Intervallo di rilevamento: 1-10000 ppm (C3H8) Tensione operativa: 5 V Corrente operativa: <20 mA Segnale di uscita: tensione analogica Sensibilità: R0 (in aria)/Rs (in 5000 ppm CH4) ≥ 2 Temperatura di funzionamento: -10-50℃ Umidità di funzionamento: 15-90%RH (senza condensa) Durata della vita: ≥5 anni (in aria) Dimensioni: 13×13 x 2,5 mm/0,0,51×0,51×0,1″ Lista di spedizione Fermion: Sensore MEMS CH4 (breakout) × 1 pin dell’intestazione con passo da 2,54 mm × 1 Documenti Wiki del prodotto Schemi e dimensioni Caratteristica Parametro Componente Imballaggio Applicazioni Monitoraggio ambientale: rilevare la presenza di emissioni o perdite di metano da fonti naturali o antropiche. Qualità dell’aria interna: misurare la concentrazione di metano nell’aria interna e controllare di conseguenza i sistemi di ventilazione o di allarme. Sicurezza industriale: rilevare eventuali perdite o fuoriuscite di metano e avvisare i lavoratori o i gestori di adottare misure preventive. Rilevamento incendi: identificare qualsiasi aumento anomalo di metano nell’aria e attivare l’allarme antincendio o il sistema antincendio. il metano può essere prodotto da alcuni batteri nell’intestino umano o da alcuni disordini metabolici Progetti Progetto: Costruire un naso elettronico con il sensore di rilevamento del gas MEMS serie Breakout e la piattaforma Edge Impulse Introduzione: in questo progetto, ho sviluppato un naso elettronico utilizzando i sensori di gas della serie mems di DFRobot e la piattaforma Edge Impulse, che è in grado di identificare gli odori di bevande e frutta.
