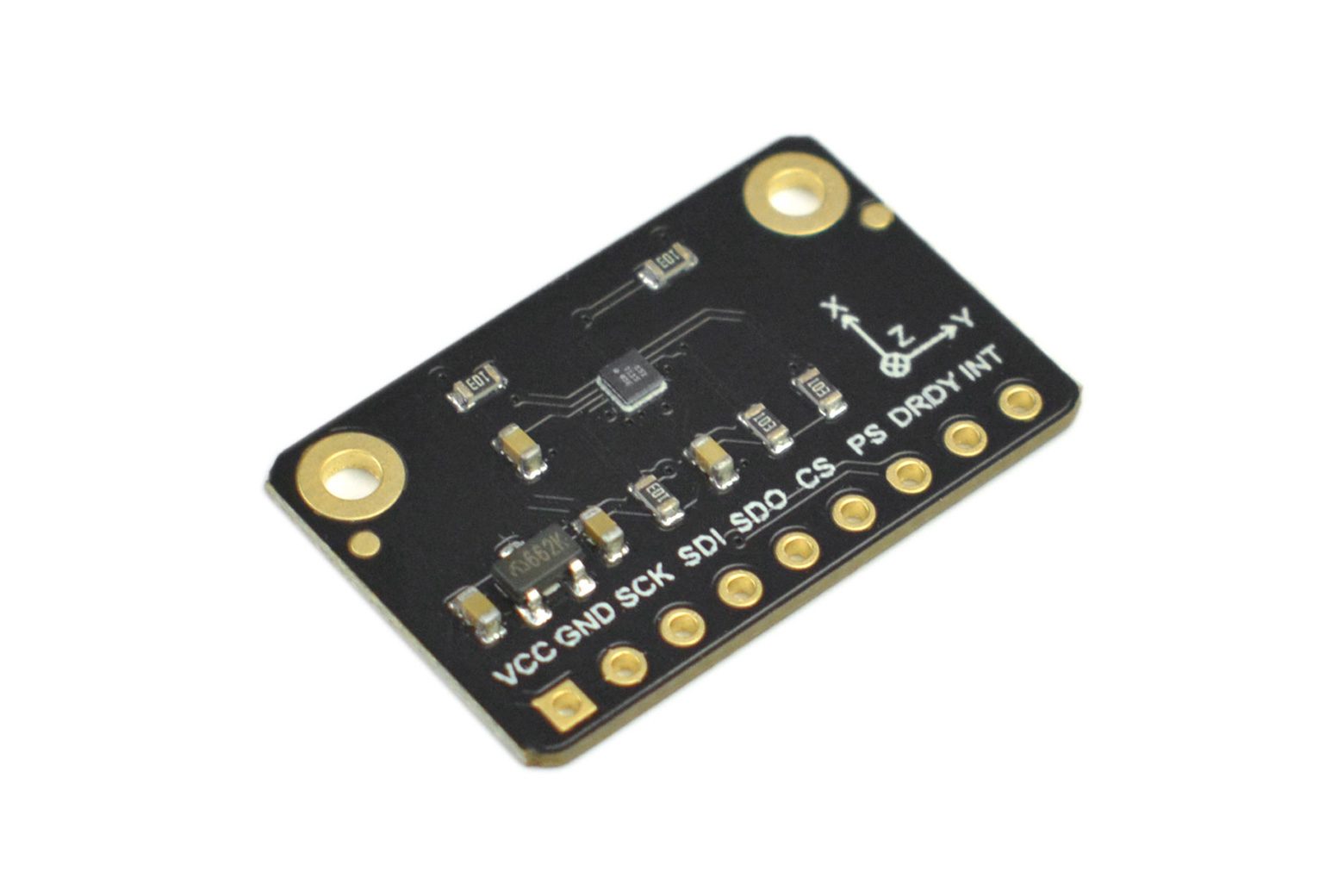

Fermione: sensore magnetometro a triplo asse BMM150 – SEN0419

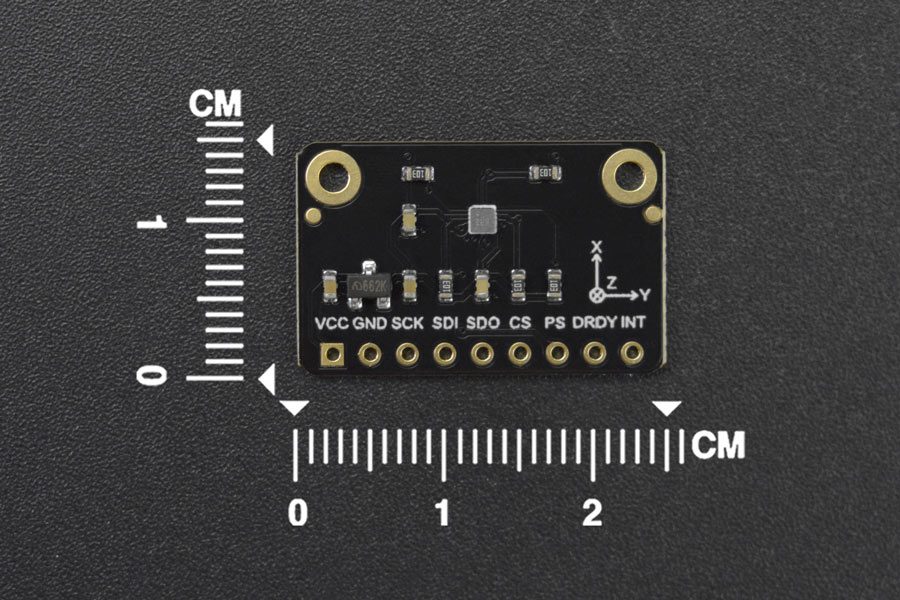

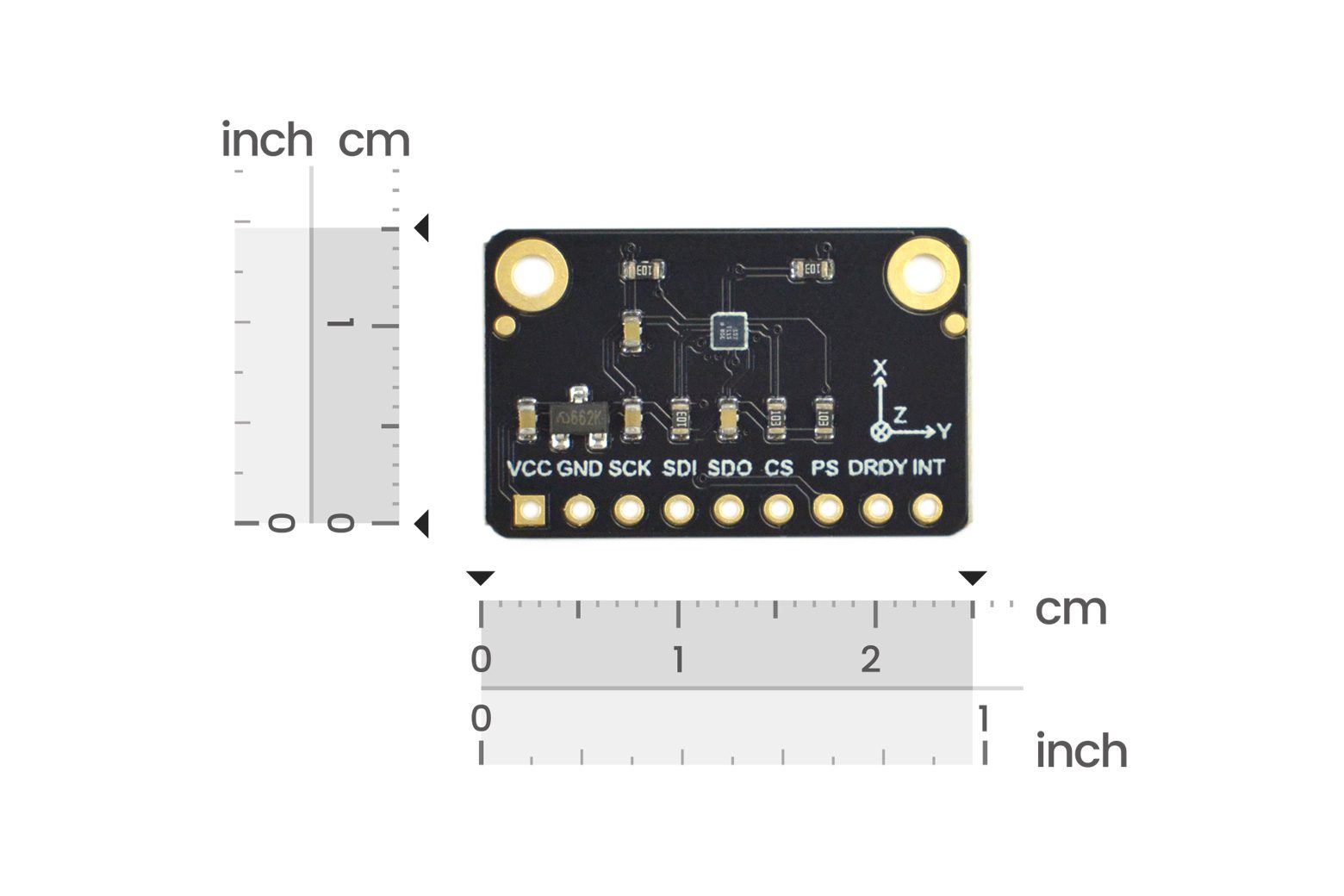

Introduzione Il BMM150 è un sensore geomagnetico digitale a 3 assi a basso consumo e basso rumore che soddisfa perfettamente i requisiti delle applicazioni con bussola. Basato sulla tecnologia FlipCore proprietaria di Bosch, il BMM150 fornisce orientamento spaziale assoluto e vettori di movimento con elevata precisione e dinamica. Caratterizzato da dimensioni ridotte e peso leggero, è particolarmente adatto anche per supportare i droni con rotta precisa. Il BMM150 può essere utilizzato anche insieme ad un’unità di misura inerziale composta da un accelerometro a 3 assi e un giroscopio a 3 assi. Panoramica della scheda: collega il modulo con Raspberry Pi come mostrato di seguito. Indirizzo predefinito: 0x13 Collegare il sensore con M0 (o altre schede madri) come mostrato nello schema sotto. Caratteristiche Misurazione del campo magnetico Contenitore ultracompatto Elevata precisione Specifiche Alimentazione: 3,3 V Intervallo di temperatura: -40~85°C Interfaccia digitale: I2C/SPI Risoluzione interrupt programmabile: 0,3μT Offset zero-B: ±40μT/±2μT (ottimizzato tramite software) Non linearità: <1%FS Intervallo magnetico: ±1300μT (asse x,y) ±2047μT (asse z) Corrente media Consumo: 170μA (preimpostazione basso consumo) 500μA (modalità normale) Basso rumore: 0,3-1,4μT Precisione della direzione del magnetometro: 30μT, componente del campo geomagnetico orizzontale, ±2,5° Tempo di avvio: 3 ms Elenco di spedizione Fermione: BMM150 Sensore magnetometro a triplo asse (breakout) x1 2,54 Connettore nero a riga singola 9 pin x1 Documenti Prodotto wiki
