Fermione: sensore MEMS per il rilevamento degli – SEN0571

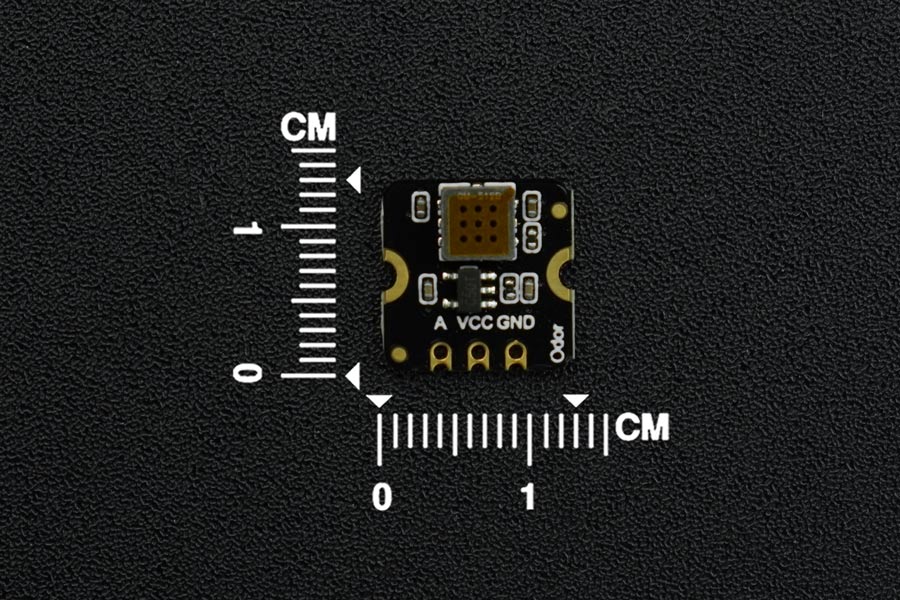

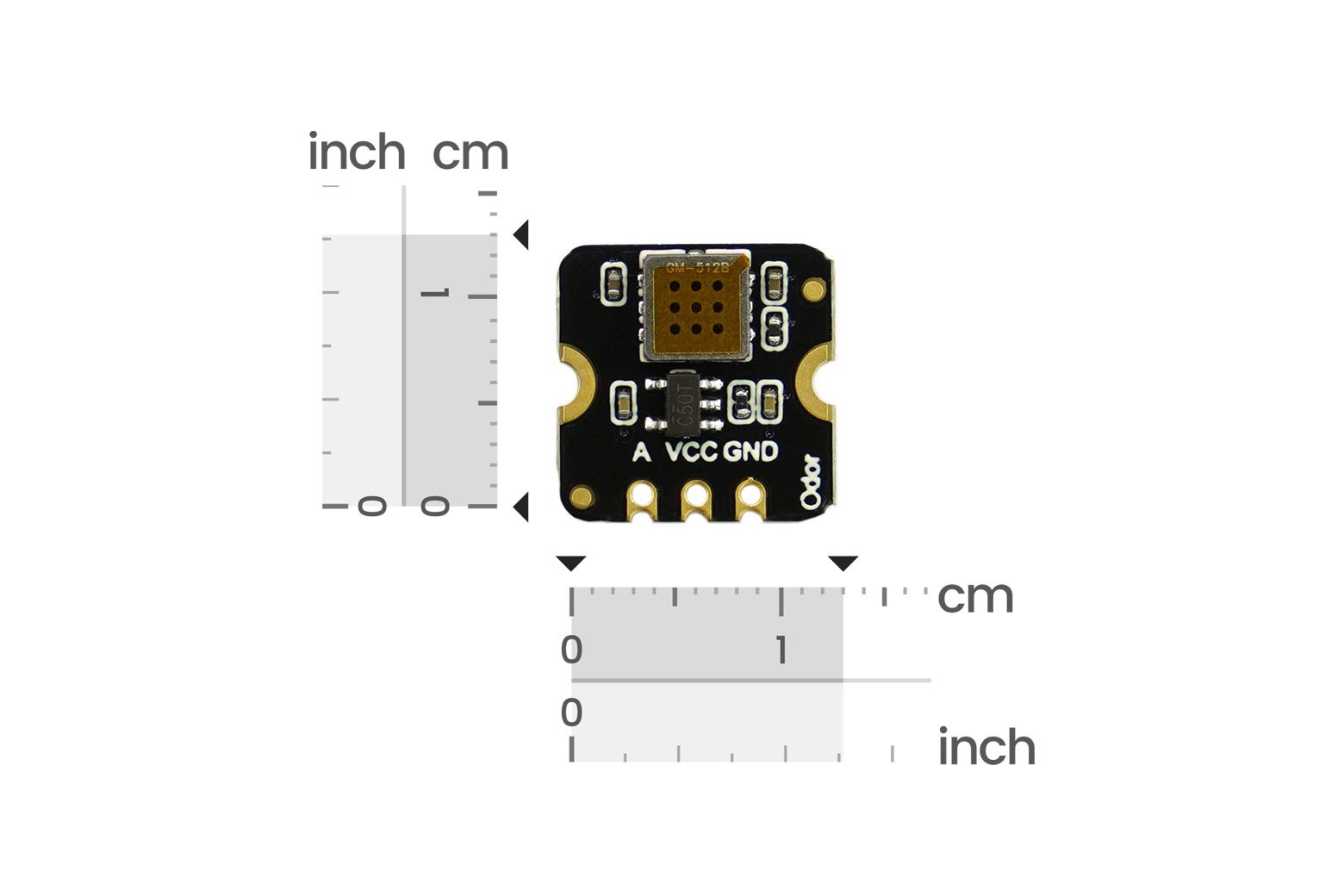

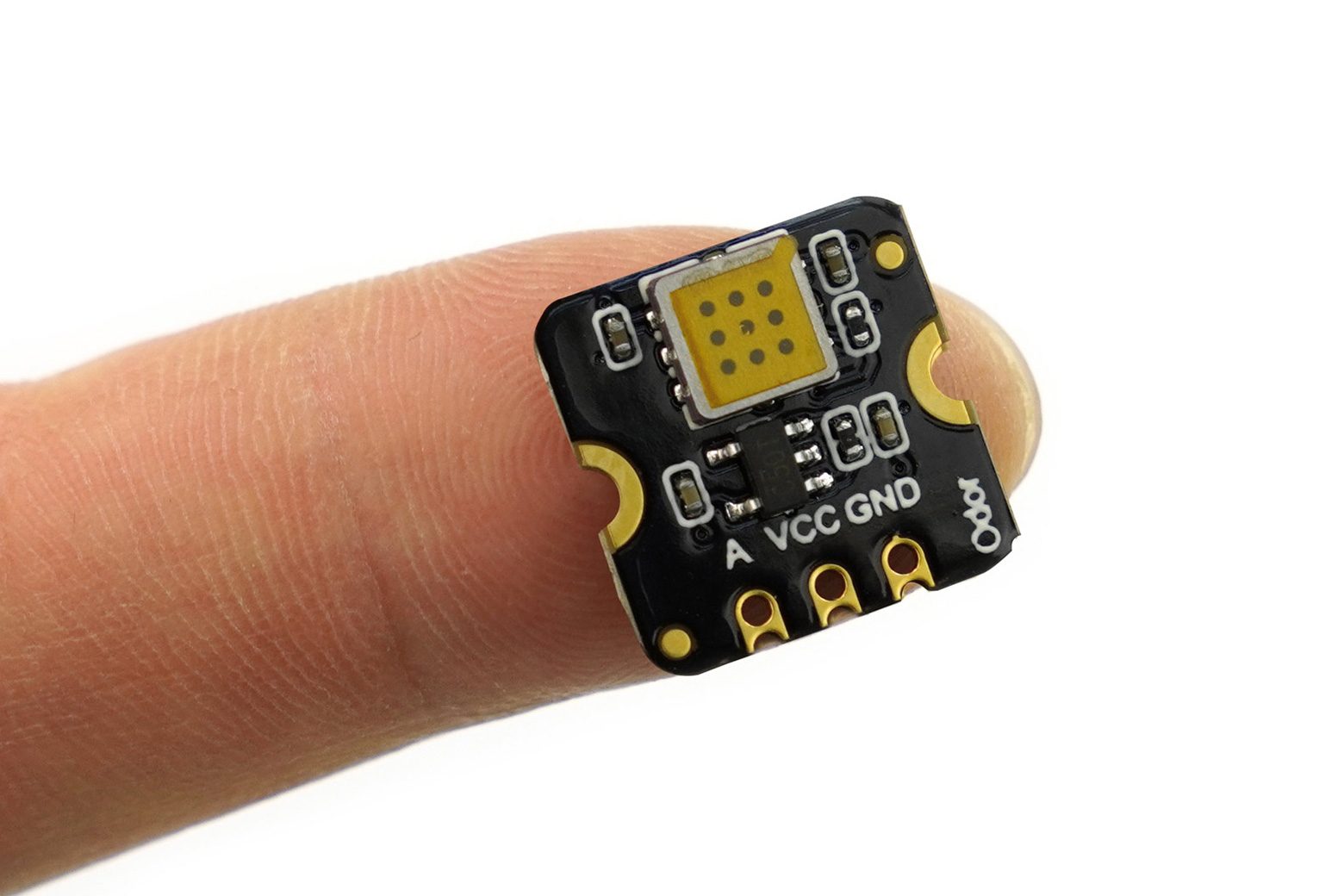

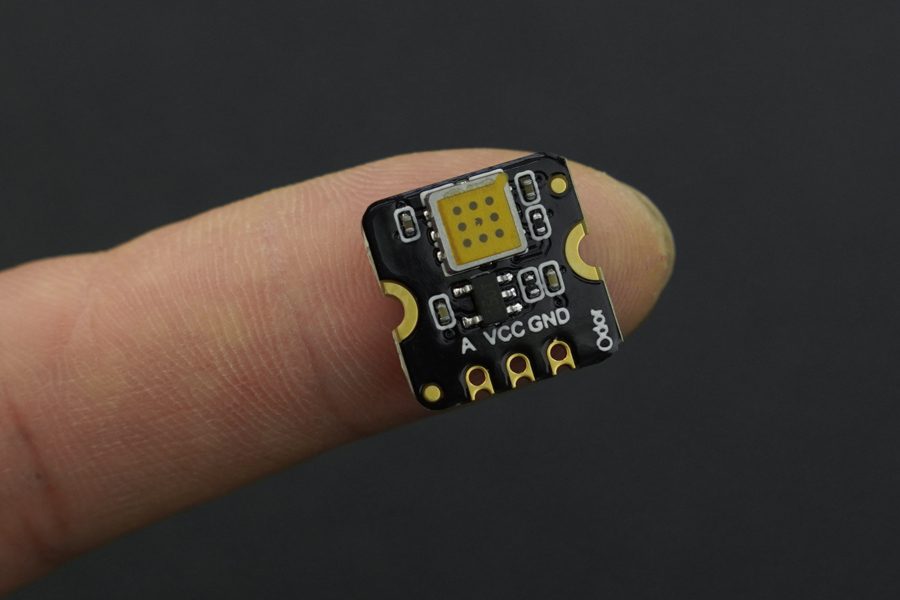

Introduzione Fermion: il sensore MEMS per il rilevamento di odori e gas utilizza la tecnologia MEMS (sistema microelettromeccanico) all’avanguardia, conferendo al sensore dimensioni compatte (13x13x2,5 mm), basso consumo energetico (<20 mA), generazione minima di calore, breve tempo di preriscaldamento e rapido recupero della risposta. Il sensore può misurare qualitativamente la concentrazione di gas odoroso, adatto per rilevatori di respiro, rilevamento di odori e altri scenari applicativi. La serie MEMS comprende attualmente 11 diversi tipi di sensori di gas (HCHO, CO, CH4, VOC, NH3, H2S, EtOH, fumo, odore, H2, NO2), che possono essere combinati secondo requisiti specifici. Nota: questo sensore è in grado di effettuare solo misurazioni qualitative. Per misurazioni quantitative, ti consigliamo di acquistare la serie di sensori di gas elettrochimici Gravity: calibrati in fabbrica. Figura: Schema elettrico di Fermion: sensore di odori MEMS e Arduino UNO Precauzioni per l’uso Rimuovere la pellicola protettiva prima dell’uso. Per prevenire l’esposizione ai vapori di composti volatili del silicio (come adesivi siliconici, gel per capelli, gomma siliconica o altri luoghi in cui sono presenti composti volatili del silicio). Evitare l’esposizione ad alte concentrazioni di gas corrosivi (come H2S, SOX, Cl2, HCl, ecc.). Prevenire la contaminazione da alcali, sali di metalli alcalini e alogeni. Astenersi dall’esposizione prolungata ad ambienti estremi (come alte temperature, elevata umidità, elevato inquinamento). Evitare il contatto con acqua, condensa e congelamento. Ridurre al minimo vibrazioni, impatti e cadute eccessive. Si prega di astenersi dall’utilizzare questo modulo in sistemi che implicano problemi di sicurezza personale. Per periodi prolungati di non utilizzo si consiglia di preriscaldare il modulo per almeno 24 ore. Caratteristiche Dimensioni compatte, misura solo 13*13*2,5 mm Basso consumo energetico, corrente operativa <20 mA Alta sensibilità e ripristino rapido della risposta Tecnologia MEMS avanzata Specifiche Gas rilevato: H2S, EtOH, acetone, ecc. Intervallo di rilevamento: 0,5-50 ppm Tensione operativa: 3,3-5 V Corrente operativa: <20 mA Segnale di uscita: tensione analogica Sensibilità: R0 (in aria)/Rs (in 5 ppm H2S) ≥ 2 Temperatura di funzionamento: -10-50℃ Umidità di funzionamento: 15-90%RH (senza condensa) Durata della vita: ≥5 anni (in aria) Dimensioni: 13×13 x 2,5 mm/0,0,51×0,51×0,1″ Lista di spedizione Fermion: MEMS Sensore rilevamento odori, odori e gas (breakout) × 1 Pin intestazione passo 2,54 mm × 1 Documenti Prodotto wiki Schemi e dimensioni Caratteristica Componente Imballaggio Applicazioni Sicurezza aerea: monitora la presenza di gas o vapori pericolosi nella cabina o nella cabina di pilotaggio dell’aeromobile Rilevamento di materiale alimentare avariato: valuta la freschezza e la sicurezza dei prodotti alimentari rilevando l’emissione di composti olfattivi. Rilevamento dell’odore del corpo: analizza l’odore del corpo umano e fornisce feedback o suggerimenti per l’igiene personale o la cura della salute: diagnostica o monitora varie condizioni di salute rilevando i cambiamenti nell’odore del respiro o della pelle Sensore di rilevamento gas MEMS serie Breakout e piattaforma Edge Impulse Introduzione: In questo progetto, ho sviluppato un naso elettronico utilizzando i sensori di gas della serie mems DFRobot e la piattaforma Edge Impulse, che è in grado di identificare i profumi di bevande e frutta.
