Gateway LoRaWAN privato con server locale integrato – DFR1093-868

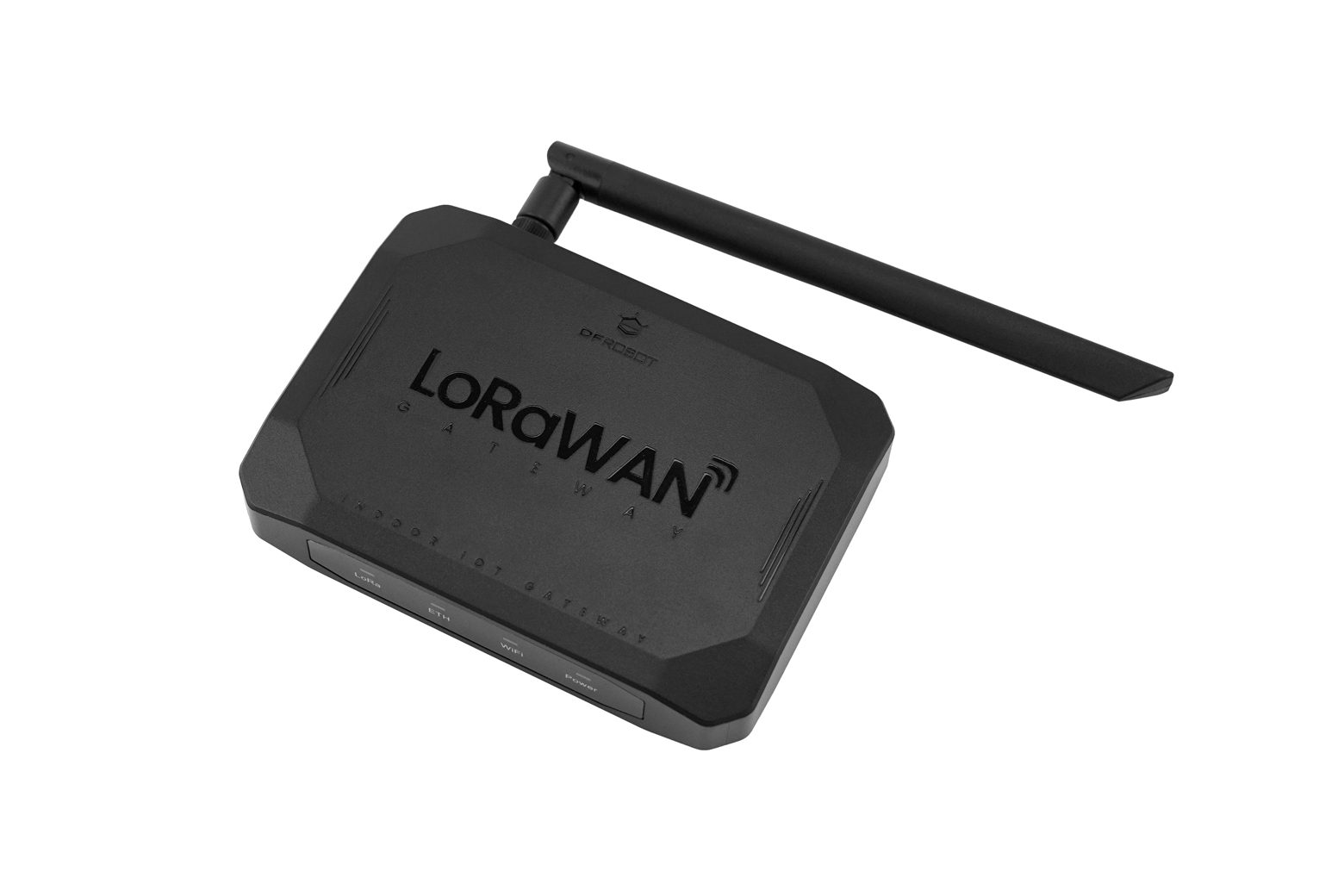

Introduzione Crea una rete IoT privata per meno di $ 100. Nessun costo per il cloud, privacy completa dei dati. Il DFRobot LoRaWAN Indoor Gateway (EU868) è una soluzione completa per gli appassionati di domotica e gli sviluppatori IoT. A differenza dei gateway tradizionali che si affidano a cloud esterni, questo dispositivo è dotato di un server locale SIoT integrato e Node-RED preinstallato. Alimentato da un processore quad-core Cortex-A35 e dal chip Semtech SX1302 a 8 canali ad alte prestazioni, consente la raccolta dati da sensori esterni (fino a 4 km di distanza) con elaborazione locale. Questa architettura garantisce la sicurezza dei dati, facilita la domotica ed elimina i costi di abbonamento mensile. Figura: Gateway interno LoRaWAN DFRobot con copertura a lungo raggio di 4 km Gateway LoRaWAN Server locale: privacy, velocità e affidabilità. La maggior parte dei gateway funge da semplici ponti verso Internet. Il DFRobot Gateway funziona come un’unità di elaborazione autonoma. Privacy totale: i feed della fotocamera, i livelli di umidità e i dati sulla posizione non lasciano mai la rete locale. Latenza zero: l’elaborazione locale garantisce tempi di risposta immediati per le automazioni. Nessun costo per il cloud: elimina i servizi di abbonamento per l’hosting dei dati. Funzionamento offline: il giardino intelligente o i sistemi di sicurezza continuano a funzionare anche senza una connessione Internet. Figura: Interfaccia di configurazione del server locale LoRaWAN che mostra l’automazione delle regole offline senza dipendenza dal cloud Automatizza con la logica Zero-Code Node-RED integrata per tutti. La realizzazione di sistemi IoT complessi non richiede competenze di programmazione. Lo strumento di programmazione visiva standard del settore, Node-RED, è preinstallato sul dispositivo. Scenario: Hardware di irrigazione intelligente: Gateway + Terminale di controllo Logica: Collegare un sensore del suolo alla porta RS485/analogica del terminale. Collegare una valvola dell’acqua alla porta del relè. Flusso Node-RED: configura il gateway per leggere i dati del sensore -> In caso di umidità, invia il comando Downlink per aprire il relè. Figura: Sistema di irrigazione intelligente LoRaWAN Architettura di rete semplificata Configurazioni complesse non sono necessarie. Il diagramma seguente illustra come DFRobot Gateway semplifica il flusso di dati: Figura: Schema elettrico del terminale di controllo LoRaWAN che collega sensori del suolo, sensori di livello del liquido e relè per il controllo della pompa dell’acqua Hardware ad alte prestazioni Chip Semtech SX1302 a 8 canali: gestisce dozzine di sensori contemporaneamente con elevata sensibilità (-140 dBm). CPU quad-core: il potente processore Cortex-A35 (1,3 GHz) garantisce che i flussi Node-RED funzionino senza intoppi e senza ritardi. Analisi automatica dei dati: converte automaticamente i dati esadecimali grezzi in valori leggibili (ad esempio, conversione da 0x1°C a 28°C). Serie DFRobot LoRaWAN La serie di prodotti DFRobot LoRaWAN è incentrata su “sviluppo semplificato e implementazione efficiente”, coprendo scenari come apprendimento, sviluppo, test e implementazione e fornendo agli sviluppatori soluzioni complete di rete WAN (LPWAN) a basso consumo. Gateway: il server MQTT locale incorporato (SIoT) elimina la necessità di configurare il server; supporta la programmazione grafica Node-RED per la costruzione rapida di attività di automazione. Terminale di controllo: il design multi-interfaccia (ingresso analogico/digitale, RS485, relè) consente sia l’acquisizione dei dati che il controllo del dispositivo; supporta regole di controllo personalizzate e funzionamento offline stabile senza connettività di rete. Scheda di sviluppo: compatibile con l’ecosistema Arduino, fornisce librerie predefinite e codice di esempio per iniziare a bassa soglia; integrato con schermo, pulsanti e altre periferiche per il debug in tempo reale senza dispositivi esterni. Modulo nodo: stack di protocolli LoRa/LoRaWAN integrato, che supporta la programmazione grafica multipiattaforma; dispone di interfacce I2C/UART standard, compatibile con controller tradizionali come Micro:bit, Arduino ed ESP32 Video: IoT privato a lungo raggio con DFRobot Gateway e nodi LoRaWAN: portata di 4 km, server locale e specifiche del dashboard Specifiche di alimentazione Porta USB-TYPE-C: 5 V 2 A DC2.1 Porta di alimentazione: 7-12 V 2 A Parametri LoRaWAN Canali: ×8 Banda di frequenza operativa: Trasmissione EU868 MHz Potenza: 27dBm Protocollo MAX: Classe A/Classe C Sensibilità: -140dBm@292bps Connettore antenna: SMA Antenna: guadagno 5dB Parametri di rete WiFi: IEEE 802.11 b/g/n (2.4G) Hotspot AP: IEEE 802.11 b/g/n (2.4G) Ethernet: 1× porta Ethernet 100Mbps Parametri di sistema CPU: Quad-core Cortex-A35, frequenza massima 1,3 GHz Memoria: RAM DDR4 da 512 MB Memoria flash: eMMC da 16 GB RTC: pulsante RST integrato × 1 pulsante BOOT × 1 Aggiornamento firmware: USB-TypeC Parametri fisici Dimensioni del prodotto: 142 mm (L) × 102 mm (L) × 30 mm (A) (antenna esclusa) Peso del prodotto: 445 g (incluso imballaggio e alimentatore) / 188 g (host gateway + antenna) Materiale custodia: ABS ecologico Paesi supportati Germania, Francia, Paesi Bassi, Svizzera, Belgio, Lussemburgo, Romania, Danimarca, Estonia, Finlandia, Norvegia, Svezia, Austria, Irlanda, Portogallo, Spagna, Italia, Grecia, Ungheria, Repubblica Ceca, Slovacchia, Moldavia, Gibilterra, Guernsey, Isola di Man, Turchia, Ucraina, Slovenia, Regno Unito, Malta, Monaco, Montenegro, Lettonia, San Marino, Bosnia ed Erzegovina, Macedonia del Nord, Bulgaria, Albania, Liechtenstein, Città del Vaticano, Polonia, Croazia Elenco di spedizione Gateway interno LoRaWAN (868 MHz) × 1 Antenna gateway × 1 Adattatore di alimentazione CA/CC × 1 Documenti Wiki del prodotto Applicazioni Agricoltura intelligente: monitora l’umidità del suolo e controlla localmente le pompe di irrigazione nelle aziende agricole senza copertura 4G/5G. Domotica: collega i sensori delle cassette postali a lungo raggio o i sensori dei cancelli a un dashboard di controllo locale. Istruzione: perfetto per insegnare protocolli IoT, MQTT e flussi logici nelle aule.
