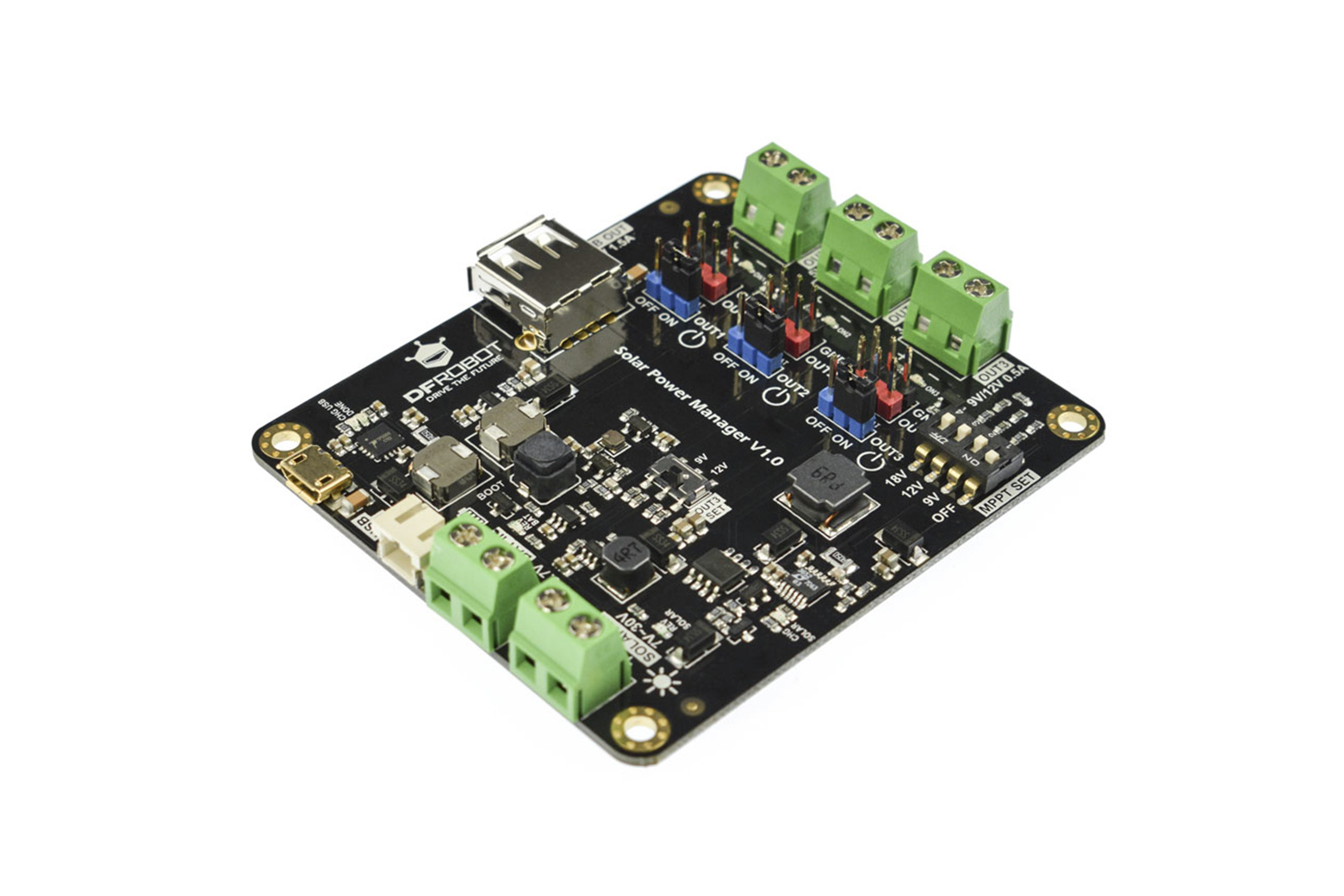

Introduzione La serie DFRobot Solar Power Manager è progettata per progetti IoT e progetti di energia rinnovabile, fornendo moduli di gestione dell’energia solare integrati sicuri e ad alta efficienza per produttori e ingegneri applicativi. Solar Power Manager è un modulo completo di gestione dell’energia solare di piccola potenza e ad alta efficienza. È dotato della funzione MPPT (Maximum Power Point Tracking), massimizzando l’efficienza del pannello solare. Oltre a fungere da caricabatterie solare, il modulo può fornire corrente di carica fino a 2 A a una batteria Li da 3,7 V con adattatore CA (entro 30 V) o caricatore USB, tre convertitori CC-CC controllabili ON/OFF individuali con uscite 5 V 1,5 A, 3,3 V 1 A e 9 V/12 V 0,5 A. Queste caratteristiche soddisfano le esigenze di vari progetti di energia solare e applicazioni a basso consumo. Il modulo impiega anche varie funzioni di protezione, come la protezione della batteria al litio, la protezione del collegamento inverso della batteria/pannello solare, la protezione da sovratemperatura in uscita e da sovracorrente/cortocircuito, che migliora notevolmente la stabilità e la sicurezza del sistema. Controlla le brevi specifiche per tutti i prodotti della serie Solar Power Manager. Panoramica della scheda Solar Power Manager Diagramma di connessione Costruisci un sistema ad energia solare Caratteristiche Algoritmo MPPT a tensione costante, che massimizza l’efficienza del pannello solare Voltaggio in ingresso del pannello solare ampio 7 V ~ 30 V Varie modalità di ricarica: adattatore solare/CA/caricatore USB (corrente di carica massima 2 A) Tre alimentatori regolati ON/OFF individuali controllabili per applicazioni a basso consumo Tutti i condensatori ceramici multistrato (MLCC), sicuri, stabili e ad alta efficienza Varie funzioni di protezione Connettore USB con guscio ESD Applicazioni Sistema di monitoraggio intelligente dell’ambiente solare Robot ad energia solare Piccolo lampione solare Banca di energia solare Specifiche Energia solare IC di gestione: LTC3652 Tensione di ingresso solare (SOLAR IN): 7 V~30 V Ingresso batteria (BAT IN): batteria ai polimeri di litio/ioni di litio da 3,7 V Corrente di carica (USB/SOLAR IN): 2 A Max Tensione di interruzione carica (USB/SOLAR IN): 4,2 V±1% Tensioni di impostazione MPPT: OFF/9 V/12 V/18 V Tensione USB IN: 5 V Alimentazione regolata: OUT1=5 V 1,5 A; USCITA2=3,3V 1A; OUT3=9 V/12 V 0,5 A Efficienza di alimentazione regolata (batteria da 3,7 V IN)  OUT1: 86% al 50% di carico  OUT2: 92% al 50% di carico  OUT3 (9 V OUT): 89% al 50% di carico Efficienza di carica USB: 84% a 1 A Efficienza di carica solare (18 V SOLAR IN): 78% a 1 A Corrente di riposo massima: <3 mA Protezioni  BAT IN: protezione da sovraccarico/sovracarica/sovracorrente/connessione inversa  OUT1-OUT3/USB OUT: protezione da cortocircuito/sovracorrente/surriscaldamento  SOLAR IN: protezione da connessione inversa Temperatura di funzionamento: -40℃～85℃ Dimensioni:78,0mm*68,0mm Lista di spedizione Solar Power Manager;x1 Jumperbsp nero x3 Pilastro in nylon M3 x4 Vite in acciaio inossidabile M3 x4 14mm*14mm Aletta di raffreddamento in alluminio x1 14mm*14mm Cuscinetto in silicone termoconduttivo x1 Adattatore jack di alimentazione CC femmina x1 Documenti Wiki del prodotto
