Gestore di energia solare 5V – DFR0559

Descrizione

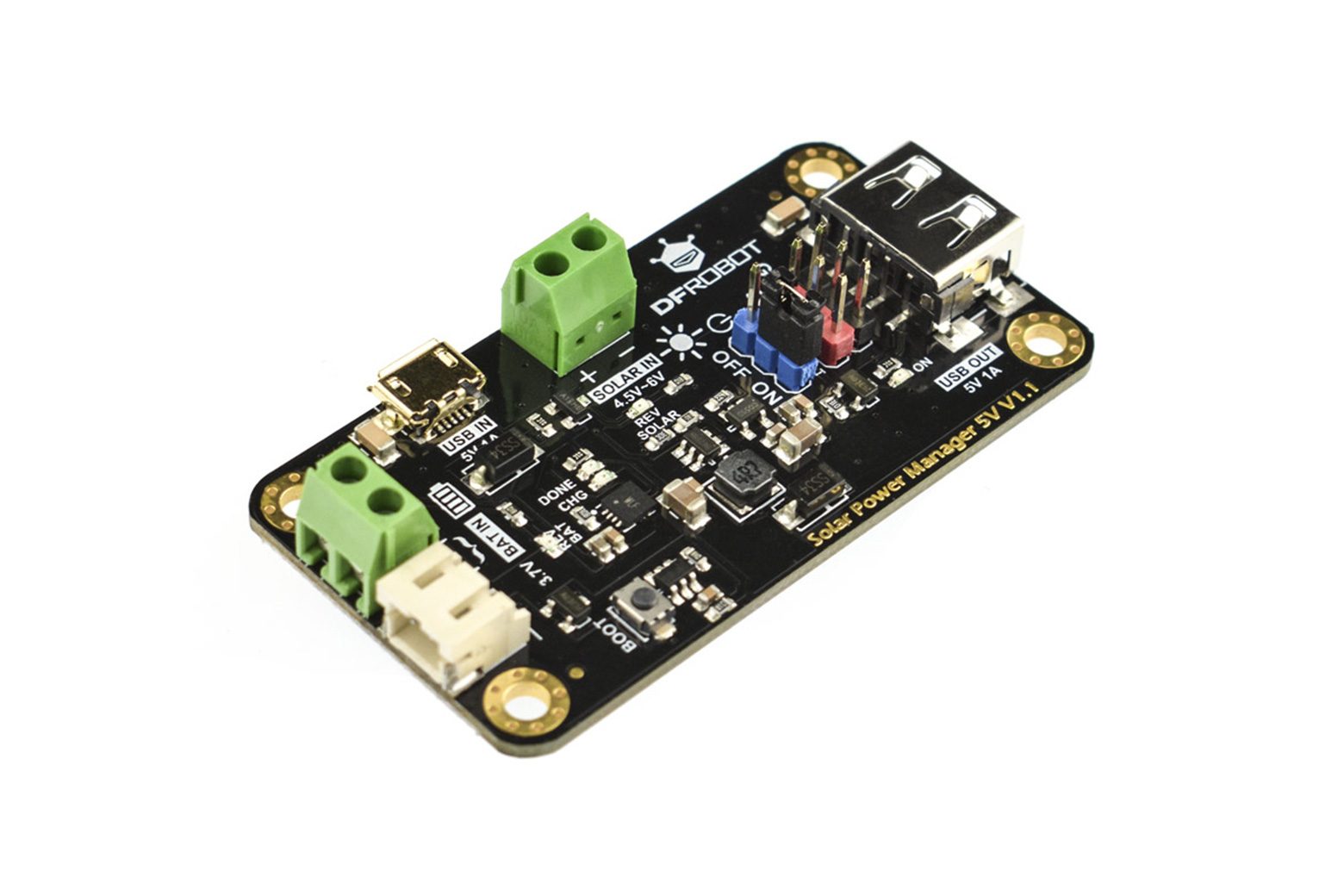

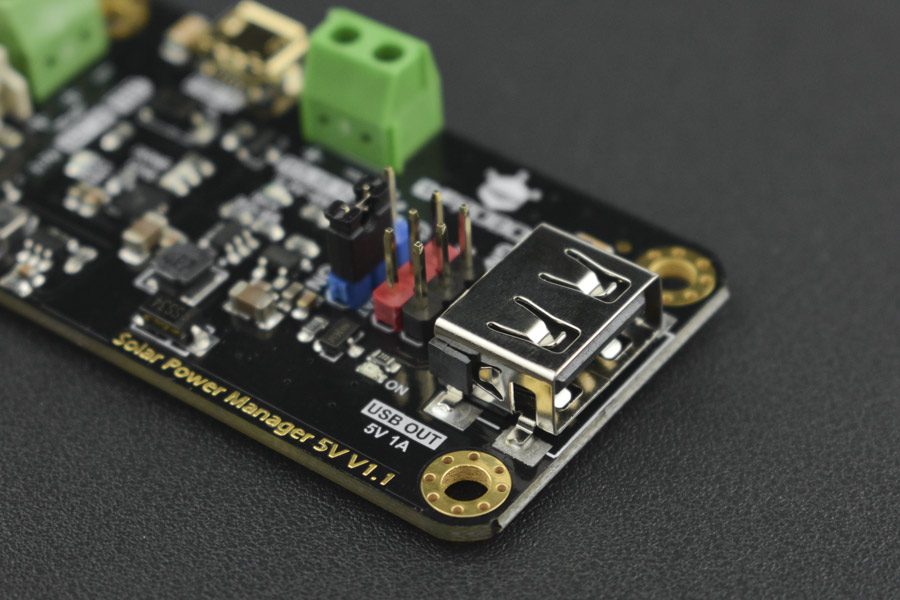

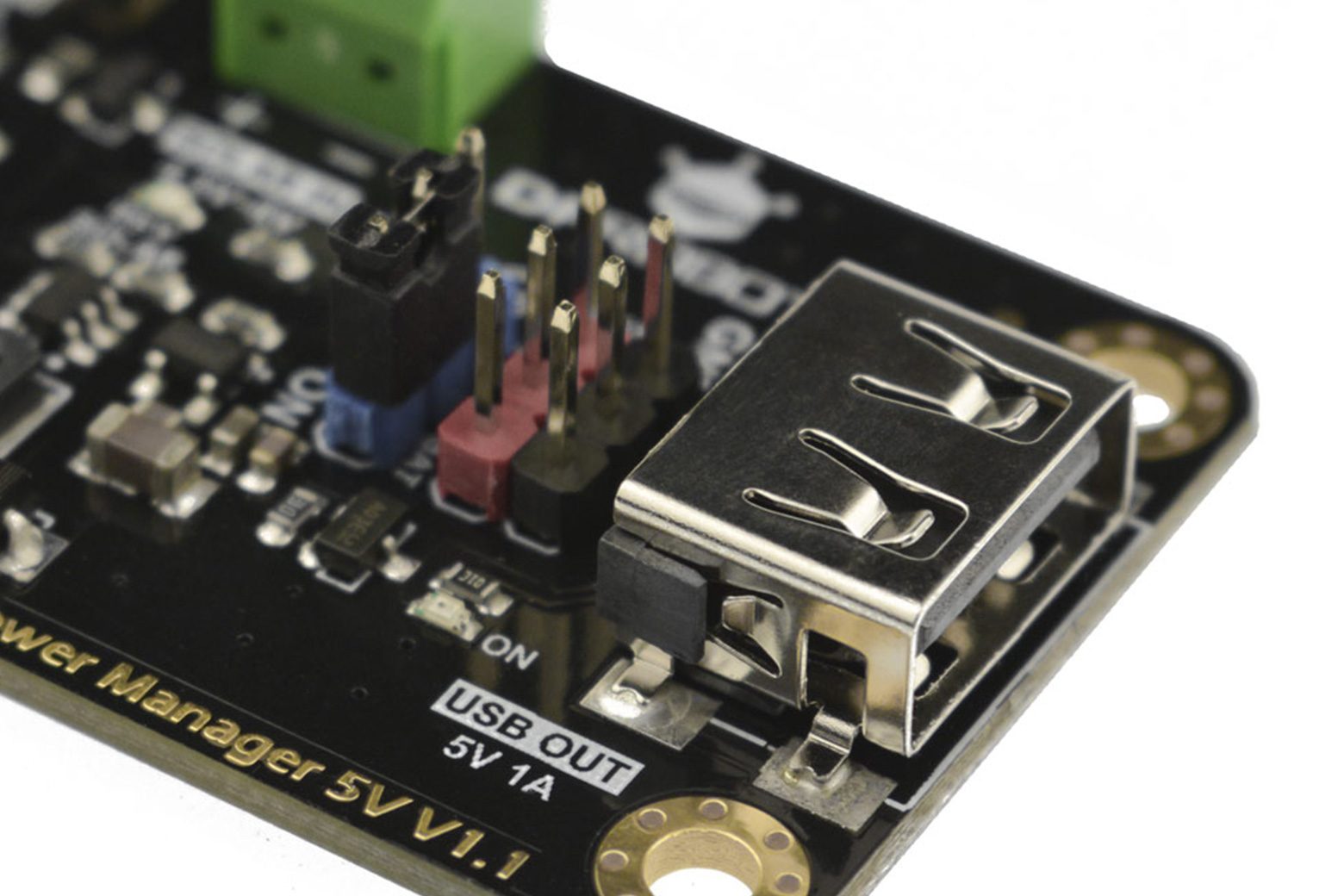

Introduzione La serie DFRobot Solar Power Manager è progettata per progetti IoT e progetti di energia rinnovabile, fornendo moduli di gestione dell’energia solare integrati sicuri e ad alta efficienza per produttori e ingegneri applicativi. Solar Power Manager 5V è un modulo di gestione dell’energia solare di piccola potenza e ad alta efficienza progettato per pannelli solari da 5 V. È dotato della funzione MPPT (Maximum Power Point Tracking), massimizzando l’efficienza del pannello solare. Il modulo può fornire fino a 900 mA di corrente di carica a una batteria al litio da 3,7 V con caricatore USB o pannello solare. I convertitori DC-DC controllabili ON/OFF con uscita 5V 1A soddisfano le esigenze di vari progetti di energia solare e applicazioni a bassa potenza. Il modulo impiega anche varie funzioni di protezione per batteria, pannello solare e uscita, che migliorano notevolmente la stabilità e la sicurezza dei tuoi progetti solari. Controlla le brevi specifiche per tutti i prodotti della serie Solar Power Manager. Cronologia versioni V1.0: si consiglia vivamente di utilizzare una batteria lipo da 3,7 V con circuiti di protezione per migliorare la sicurezza della batteria. V1.1 (Più recente): è stata aggiunta la protezione da sovracorrente e scarica eccessiva della batteria (BAT IN) per migliorare la sicurezza della batteria. Può essere utilizzato per batterie lipo da 3,7, indipendentemente dal fatto che sia dotato o meno di circuiti di protezione. Panoramica della scheda Solar Power Manager Schema di connessione da 5 V Costruisci un sistema ad energia solare Caratteristiche Algoritmo MPPT a tensione costante, che massimizza l’efficienza del pannello solare Progettato per pannello solare da 5 V Doppia modalità di ricarica: caricatore solare/USB (corrente di carica massima 900 mA) Alimentatore regolato ON/OFF da 5 V per applicazioni a basso consumo Funzioni di protezione completa Connettore USB con guscio ESD Applicazioni Sistema di monitoraggio ambientale solare intelligente Robot alimentato ad energia solare Piccolo lampione solare Banco di energia solare Specifiche IC di gestione dell’energia solare: CN3165 Tensione di ingresso solare (SOLAR IN): 4,5 V~6 V Ingresso batteria (BAT IN): 3,7 V Batteria singola ai polimeri di litio/Li-ion Corrente di carica (USB/SOLAR IN): 900 mA Carica di mantenimento massima, corrente costante, carica trifase a tensione costante Tensione di interruzione carica (USB/SOLAR IN): 4,2 V±1% Alimentazione regolata: 5 V 1 A Efficienza alimentazione regolata (3,7 V BAT IN): 86% al 50% del carico USB/Efficienza carica solare: 73%@3,7 V 900 mA BAT IN Corrente di riposo: <1 mA Temperatura di funzionamento: -40 ℃ ~ 85 ℃ Dimensioni: 33,0 mm*63,0 mm Funzioni di protezione: BAT IN: sovraccarico/sovrascarica/sovracorrente/protezione connessione inversa 5 V/USB OUT: protezione da cortocircuito/sovracorrente/surriscaldamento SOLAR IN: protezione connessione inversa Progetti Progetto 1. Finalmente Ho fatto funzionare i miei caricabatterie solari con il mio pannello solare da 5 V e la batteria LiPo Progetto 2. Sistema di monitoraggio intelligente del contenitore del compost - Basato su 4G IoT e SHT20 Introduzione: L'altro giorno il mio amico mi ha chiesto di aiutarlo a rifare il suo contenitore del compost, vuole un dispositivo che gli permetta di ottenere da remoto la temperatura e l'umidità in tempo reale all'interno. Quindi aggiungo alcune parti elettroniche. Progetto 3. Come realizzare un inverter portatile ad energia solare in breve Introduzione: Realizziamo un inverter funzionale ad energia solare. Elenco di spedizione Gestione energia solare 5 V x1 Ponticello nero da 2,54 mm x1 Pilastro in nylon M3*10 mm x4 Vite in acciaio inossidabile M3*5 mm x4 Aletta di raffreddamento in alluminio nero x1 14*14*7 mm Cuscinetto in silicone conduttivo termico 14*14*0,5 mm x1 Documenti Wiki del prodotto
