Giroscopio a triplo asse SD740 (fuori produzione) – SEN0095

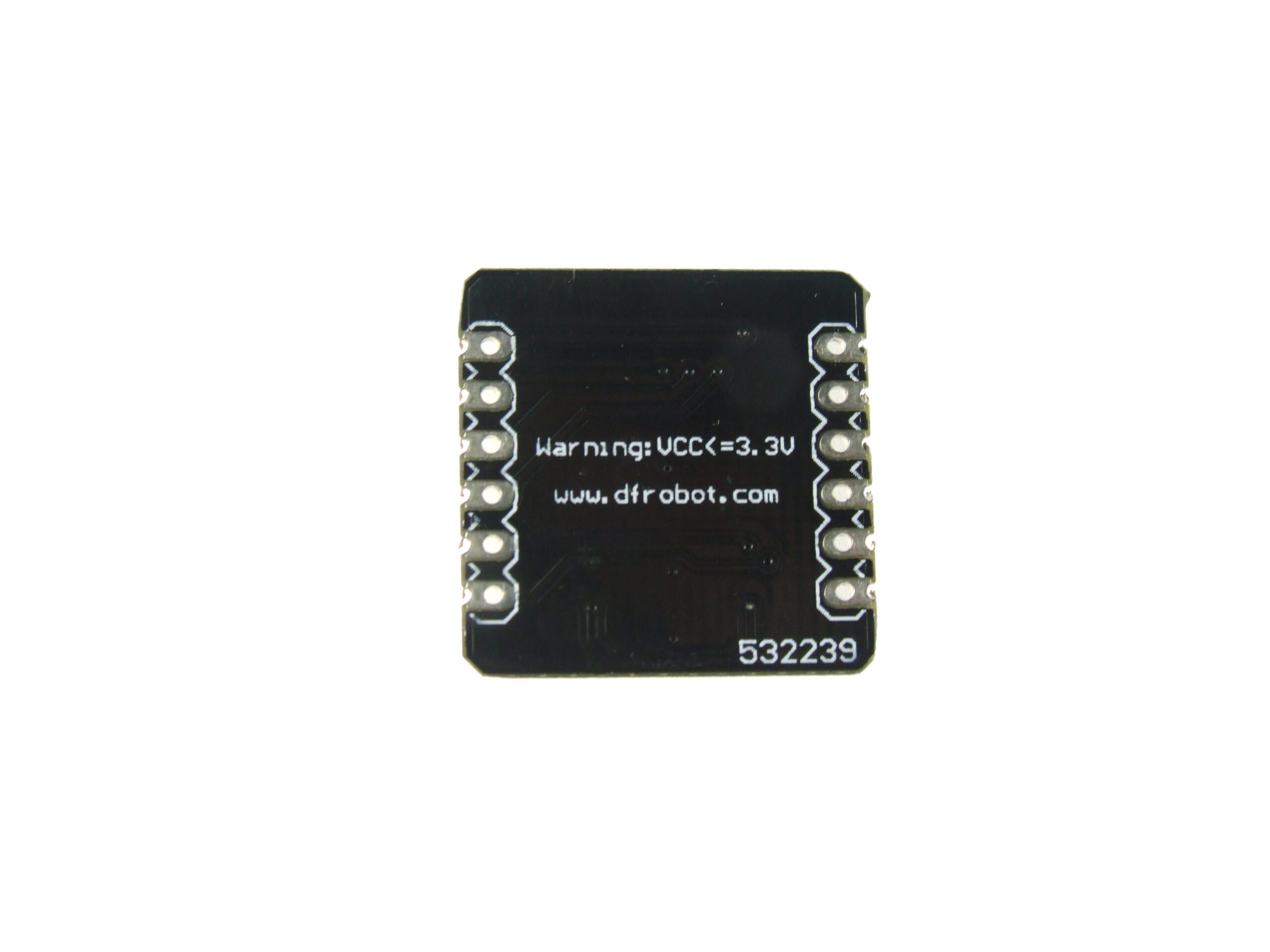

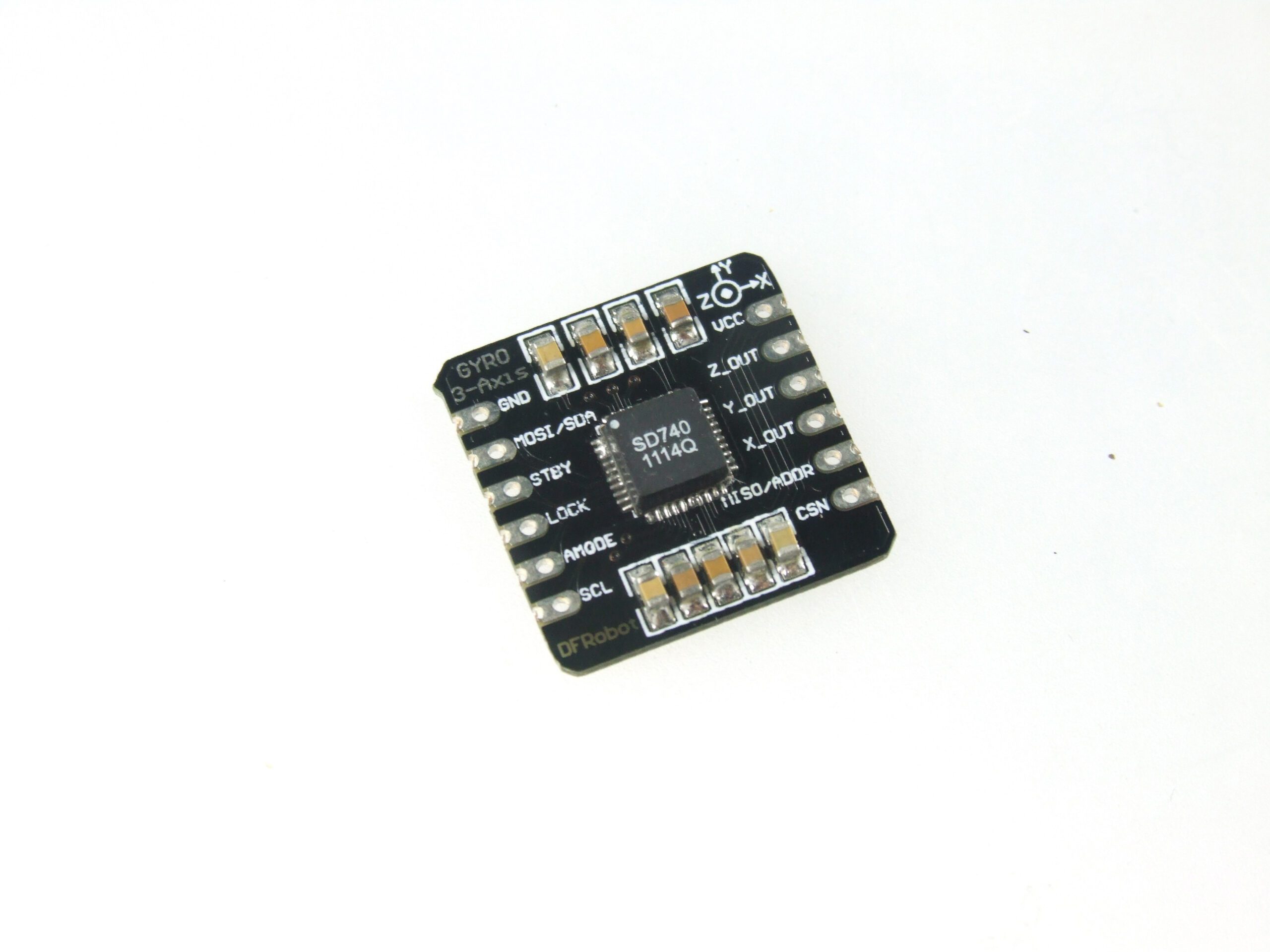

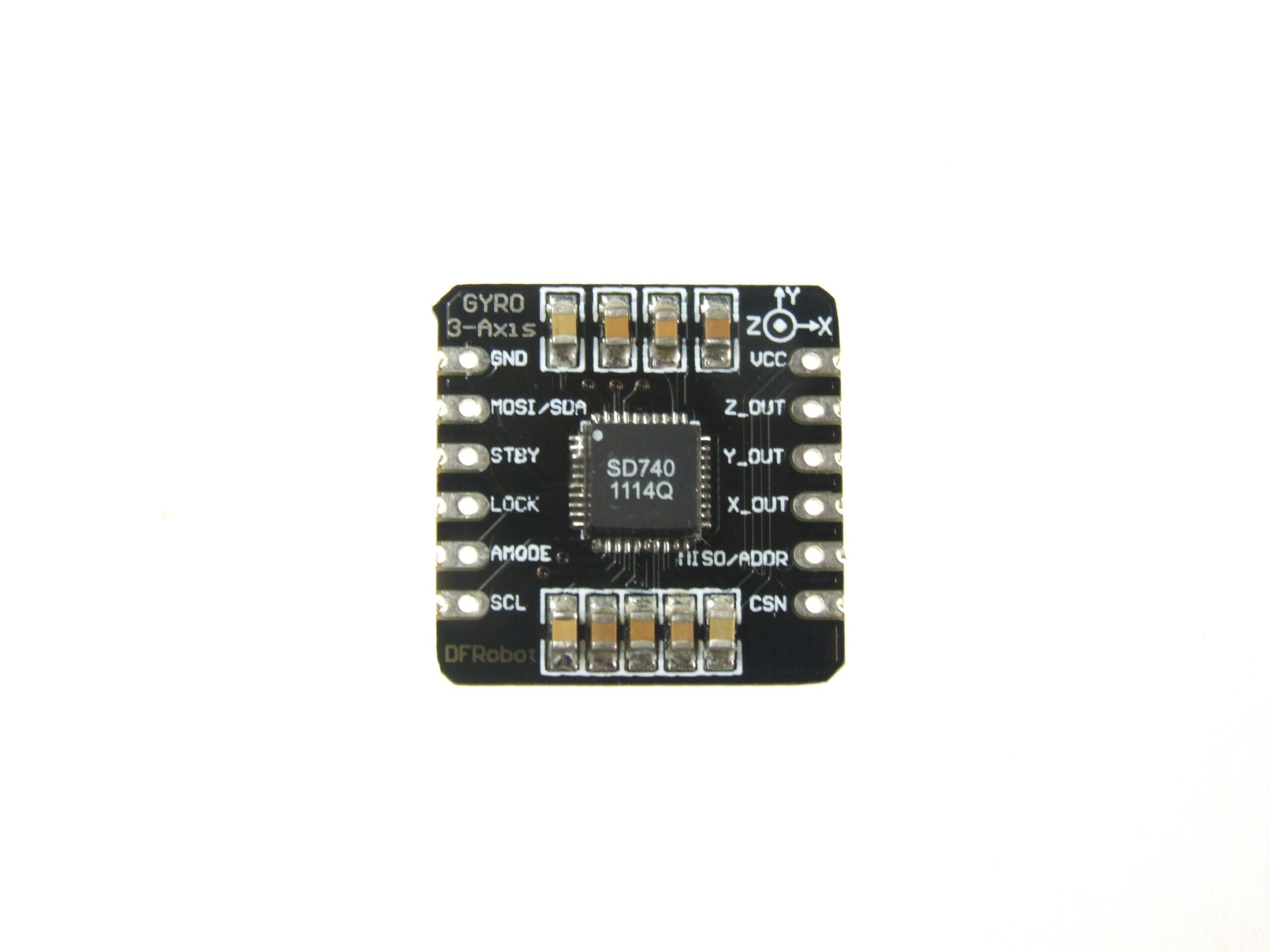

Nota introduttiva: il giroscopio a triplo asse SD740 è ora fuori produzione. Questa è una breakout board per il giroscopio triassiale SD740. Il modulo inerziale SD740 integra un giroscopio microlavorato triassiale insieme ad un ASIC di condizionamento del segnale in tecnologia CMOS da 0,18um. L’ASIC fornisce filtri di uscita configurabili che consentono all’utente di personalizzare sia il guadagno che la larghezza di banda. Anche la distorsione del tasso zero può essere modificata. Gli elementi sensori sono costretti ad una vibrazione primaria. Il giroscopio è dotato di un’uscita primaria con un intervallo di fondo scala di +/-1024 gradi/s (scalabile digitalmente fino a +/-64 gradi/s). Il condizionamento del segnale del giroscopio viene eseguito completamente nel dominio digitale garantendo stabilità e prestazioni del segnale superiori. L’elaborazione del segnale funziona a velocità di dati elevate, con conseguente frequenza di aggiornamento del valore di uscita elevata inferiore a 100us. Il modulo è progettato per funzionare con 3 interfacce: 1. SPI digitale 2. I2C digitale 3. Uscite analogiche I pad di configurazione consentono all’utente di selezionare l’interfaccia corretta. Specifiche Giroscopio a triplo asse SD740 Alimentazione da 2,6 V a 3,3 V, consumo di corrente 5,2 mA, temperatura, intervallo operativo da -40 gradi a +85 gradi, +/-1024 gradi/s, dinamica completa (scalabile digitalmente fino a +/-64 gradi/s) Uscite analogiche metriche rapporti e uscite digitali (SPI e I2C) Bus digitale funzionante da 1,8 V a 3,3 V Completamente calibrato per l’intero funzionamento intervallo di temperatura Autodiagnosi continuamente funzionante Elaborazione completamente digitale per segnali di frequenza e circuiti di controllo del giroscopio Dimensioni: 21x21x3 (mm) (0,83×0,83×0,12 “) Avvertenza: utilizzare solo 3,3 V per alimentare il giroscopio. Documenti File RAR con tutto il giroscopio SD740 a tre assi della lista di spedizione x1
