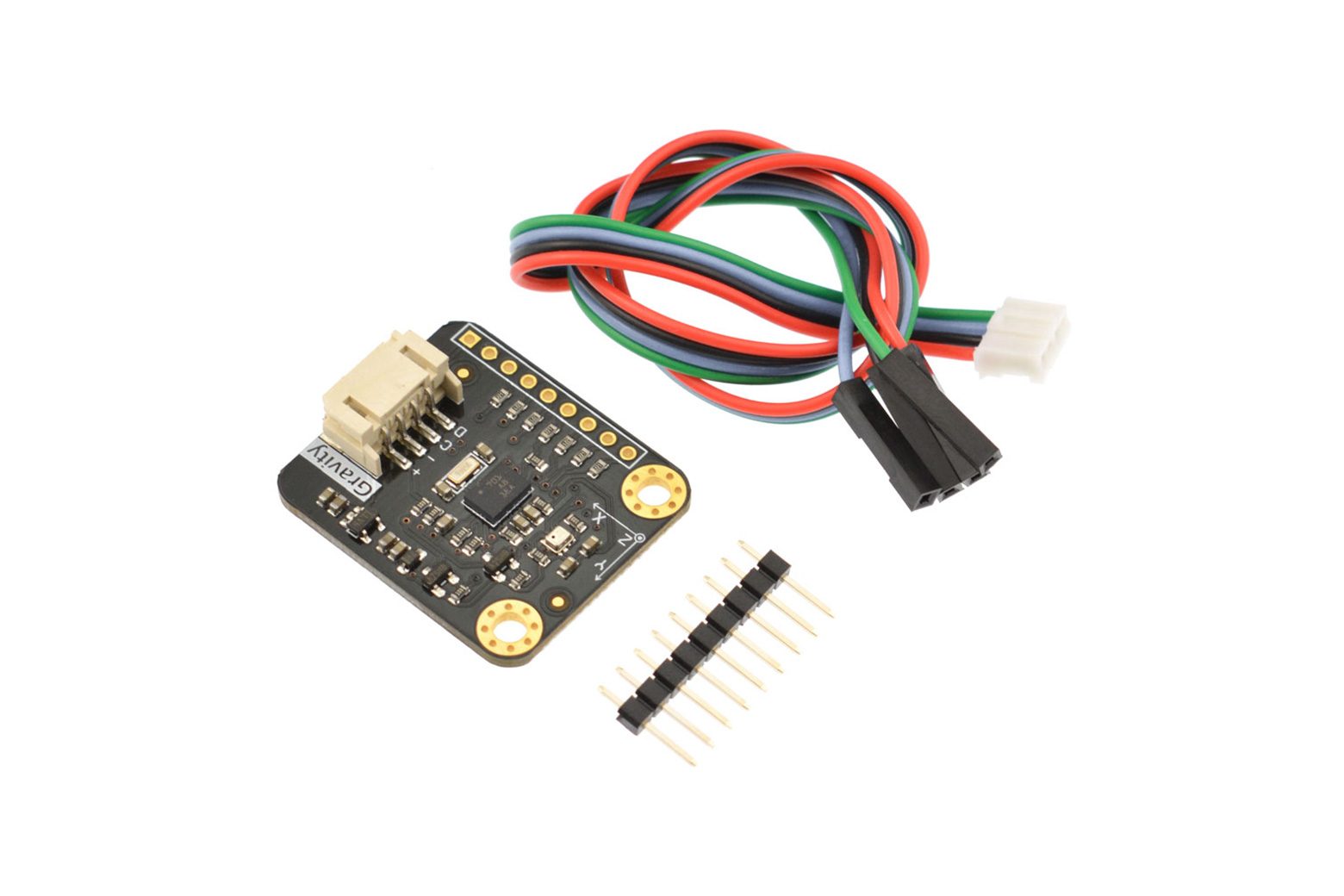

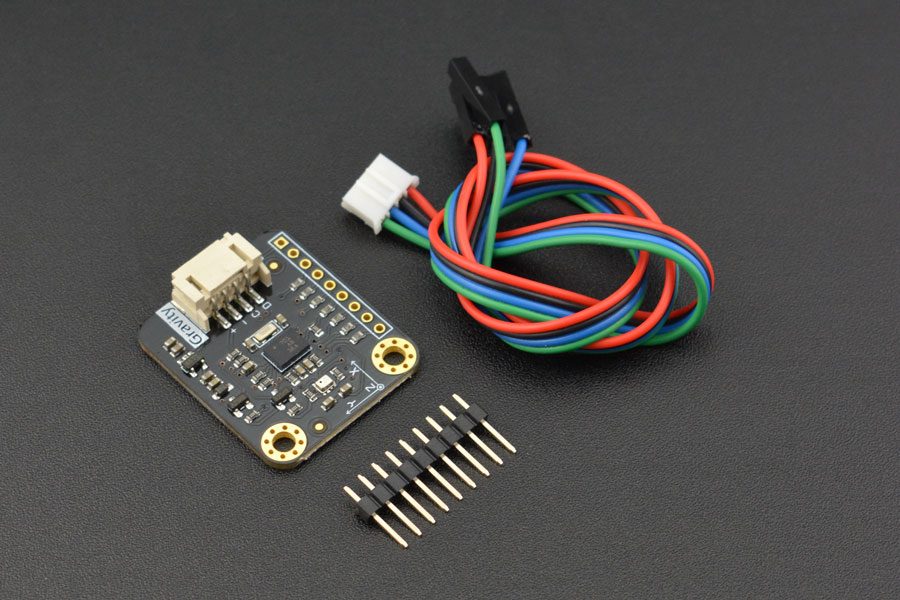

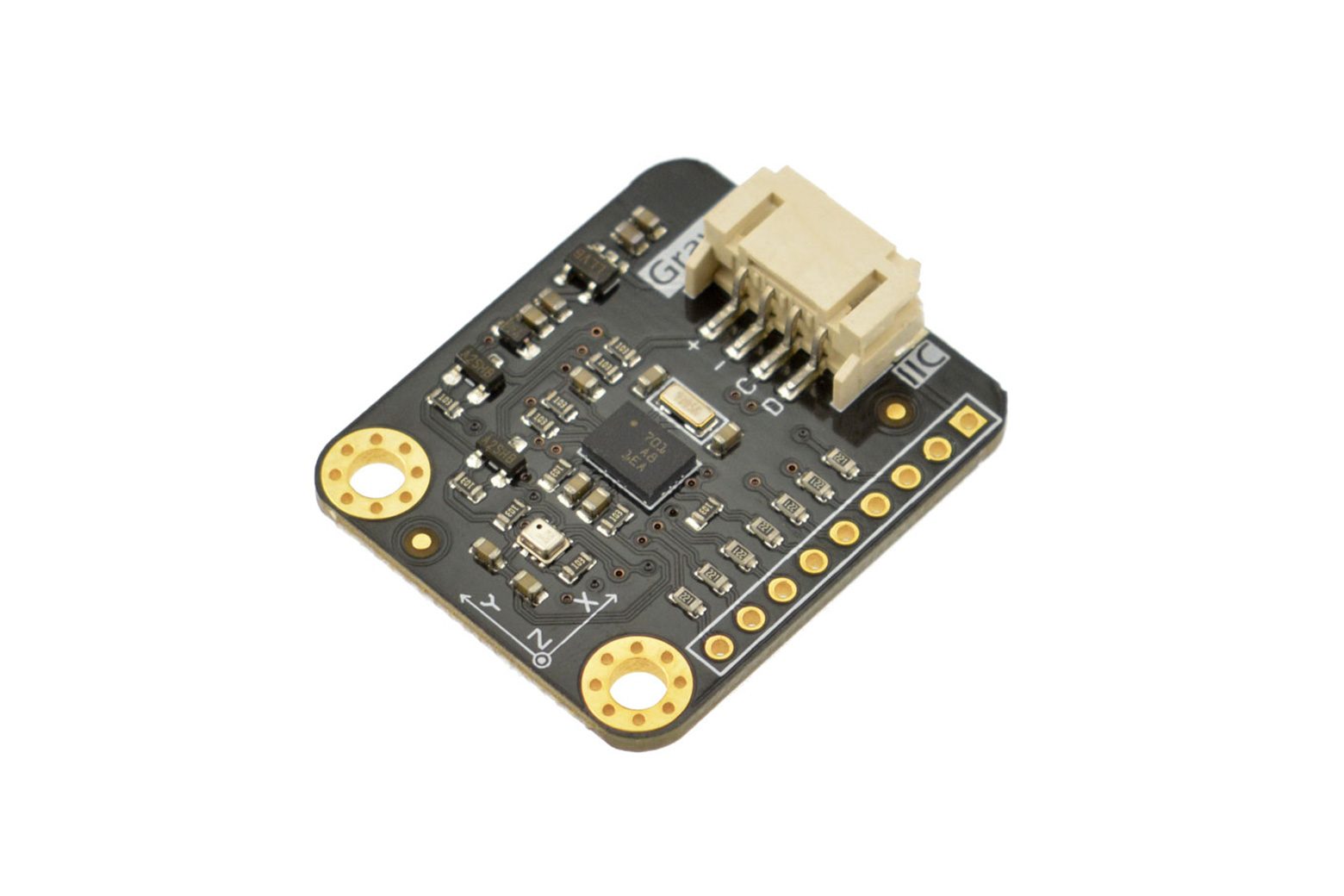

Gravità: 10 DOF IMU AHRS BNO055 + BMP280 – SEN0253

Introduzione BNO055 è un nuovo sensore IC per l’implementazione di un sensore di orientamento assoluto a 9 assi intelligente. Si tratta di un sistema in pacchetto, che integra un accelerometro triassiale a 14 bit, un giroscopio triassiale a 16 bit, un sensore geomagnetico triassiale e un microcontrollore a 32 bit. Con soli 5,2 x 3,8 x 1,1 mm³ è significativamente più piccolo di soluzioni analoghe discrete o system-on-board ed è anche il prodotto hub di sensori di dimensioni più piccole che attualmente supporta Windows 8.1. BNO055 è in grado di fornire non solo dati singoli dei tre tipi di sensori (accelerometro/giroscopio/geomagnetico), ma anche dati integrati, come quaternioni, angoli di Eulero o vettori. Inoltre, l’MCU integrato libera gli utenti dalle complessità dell’elaborazione degli algoritmi, che fornisce supporto applicativo sotto molti aspetti per smartphone, dispositivi indossabili e così via. BMP280 è un sensore di pressione barometrica assoluta appositamente progettato per applicazioni mobili, che può realizzare la misurazione della pressione barometrica e della temperatura (i dati possono essere convertiti in altitudine attraverso la formula specifica). Il modulo sensore è alloggiato in un pacchetto estremamente compatto. Si basa sulla comprovata tecnologia dei sensori di pressione piezoresistivi Bosch, caratterizzata da elevata precisione e linearità, nonché stabilità a lungo termine ed elevata robustezza EMC. Numerose opzioni di funzionamento del dispositivo offrono la massima flessibilità per ottimizzare il dispositivo in termini di consumo energetico, risoluzione e prestazioni del filtro. Ora, questo modulo sensore integra BNO055 e BMP280 su una scheda per combinare i due sensori in un modulo sensore 10DOF. L’interfaccia standard Gravity-I2C facilita il processo di integrazione per i clienti, liberandoli dalle complessità delle soluzioni multivendor in modo che possano dedicare più tempo all’innovazione del prodotto, comprese nuove applicazioni come l’hardware indossabile. È anche la scelta perfetta per la realtà aumentata, i giochi più coinvolgenti, la salute e il fitness personale, la navigazione indoor e qualsiasi altra applicazione che richieda la consapevolezza del contesto. Sensore di orientamento assoluto BNO055 + BMP280. Il miglior sensore! Caratteristiche 10DOF AHRS BNO055: emette i dati del sensore fuso: quaternioni, angoli di Eulero, vettore di rotazione, accelerazione lineare, gravità, direzione. 3 sensori in un unico dispositivo: giroscopio a 16 bit, accelerometro a 14 bit, sensore geomagnetico Gestione intelligente dell’alimentazione: modalità normale, bassa potenza e sospensione disponibili BMP280: sensore di pressione barometrica e temperatura Specifiche Tensione operativa: 3,3 V~5 V CC Corrente operativa: 5 mA Interfaccia Gravity-I2C Temperatura operativa: -40~+80 ℃ Dimensioni del prodotto: 32×27 mm/1,26×1,06″ Accelerometro BNO055: Gamme di accelerazione ±2g/±4g/±8g/±16 Larghezze di banda filtro passa-basso 1kHz~<8Hz Modalità operative: normale, sospensione, basso consumo, standby, sospensione profonda Controllo interruzione su chip: segnale di interruzione attivato dal movimento Giroscopio BNO055: Gamme commutabili da ±125°/s~2000°/s Larghezze di banda filtro passa-basso 523Hz~12Hz Modalità operative: normale, accensione rapida, sospensione profonda, sospensione, risparmio energetico avanzato. Controllo interruzione su chip: segnale di interruzione attivato dal movimento BNO055 Geomagnetico: intervallo del campo magnetico tipico ±1300uT (asse x, y);±2500uT (asse z) Risoluzione del campo magnetico: ~0,3 Nodi operativi: bassa potenza, regolare, regolare potenziata, alta precisione Modalità di alimentazione: normale, sospensione, sospensione, forza Sensore di pressione digitale BMP280: pressione intervallo: 300~1100hPa Precisione relativa: ±0,12hPa（±1m） Precisione assoluta: ±1hPa（±8,33m） Intervallo di temperatura: 0℃~65℃ Risoluzione della temperatura: 0,01℃ Lista di spedizione Gravità: BNO055+BMP280 modulo intelligente 10DOF AHRS (V1.0) x1 Gravità Cavo sensore I2C/UART a 4 pin x1 Documenti Wiki del prodotto
