Gravità: accelerometro a triplo asse – DFR0143

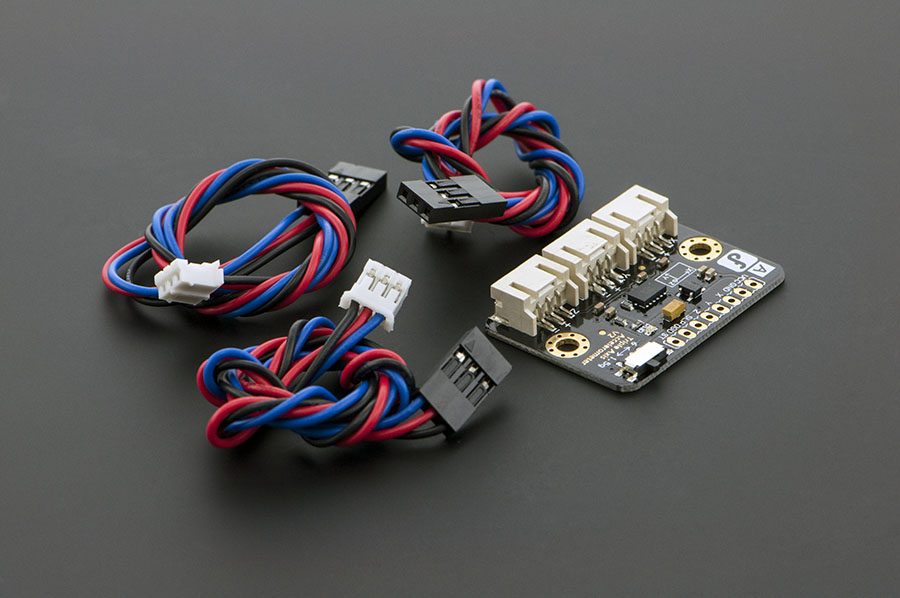

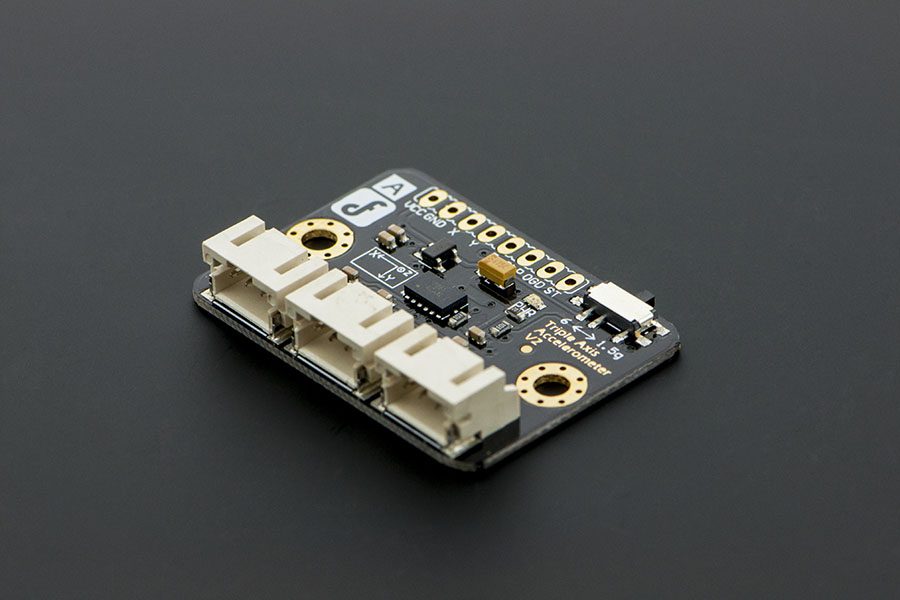

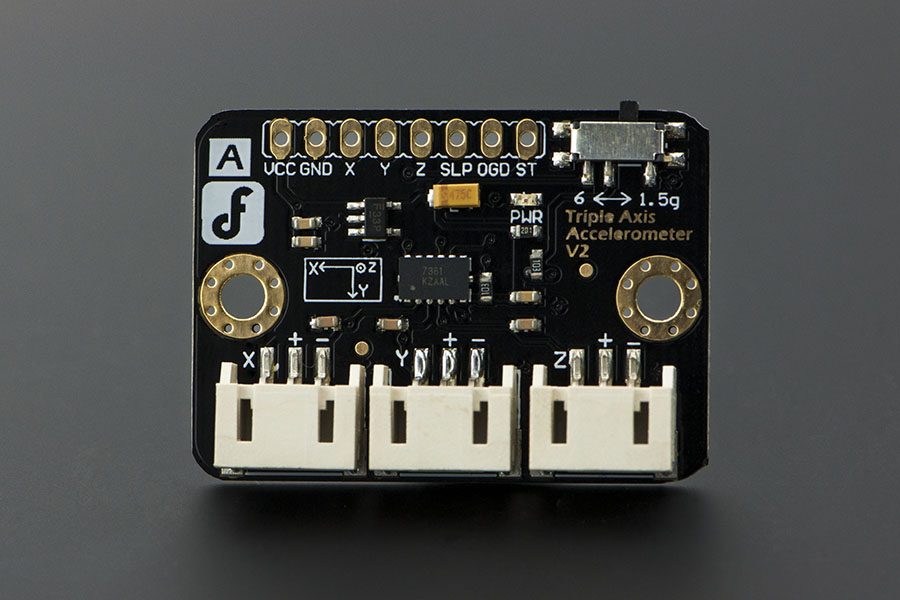

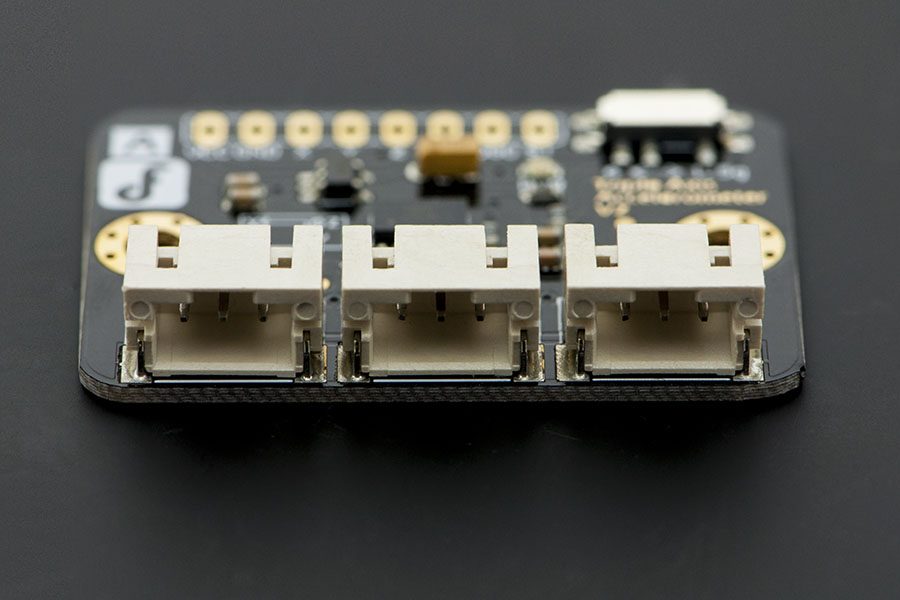

Nota introduttiva: Gravità: accelerometro a triplo asse – MMA7361 (±1,5 g/±6 g) è ora fuori produzione. L’MMA7361 di Freescale è un sensore IMU molto bello con una semplice interfaccia analogica. L’Arduino MMA7361 è un componente da 3,3 V ed emette una tensione analogica per ciascuna delle tre uscite. Questa tensione è proporzionale all’accelerazione misurata e alla tensione di alimentazione (raziometrica). Ha sensibilità selezionabile tramite dip switch. Avrai bisogno di hardware aggiuntivo per convertire questo segnale analogico in uno digitale utilizzabile. L’Arduino è davvero un’ottima opzione per questo. Questa scheda break è progettata appositamente per Arduino che dispone di 3 connettori JST che possono essere facilmente collegati alla nostra scheda di espansione IO/sensore. Avviso: la nuova versione della mappatura dei pin della porta del sensore analogico è stata modificata con le seguenti due funzionalità. Elenco dei miglioramenti Struttura di assemblaggio standard (tempi di 5 mm di distanza centrale tra due fori di montaggio da 3 mm) Interfacce facilmente riconoscibili dei sensori (“A” per analogico e “D” per digitale) Icone per illustrare in modo semplice la funzione del sensore Connettore di alta qualità Superficie dorata ad immersione Applicazioni Misura le informazioni di accelerazione per il tuo robot o altri dispositivi Utilizzo per allarme di pendenza o altri tipi di allarme come shock Specifiche Voltaggio: 3,3-8 V Sensibilità selezionabile: ± 1,5 g/6 g Bassa potenza: 500 μA alla misurazione modalità ， 3μA @standby ； Alta sensibilità: 800 mV/g a 1,5 g； Interfaccia: Uscita analogica Filtro passa basso Dimensioni: 26*37 mm (1,02*1,47″) Peso: 15 grammi Documenti Wiki (accelerometro a triplo asse MMA7361) Schemi MMA7361 Lista di spedizione Gravità: accelerometro a triplo asse – MMA7361 (±1,5 g/±6 g) x1 Cavo analogico x3
