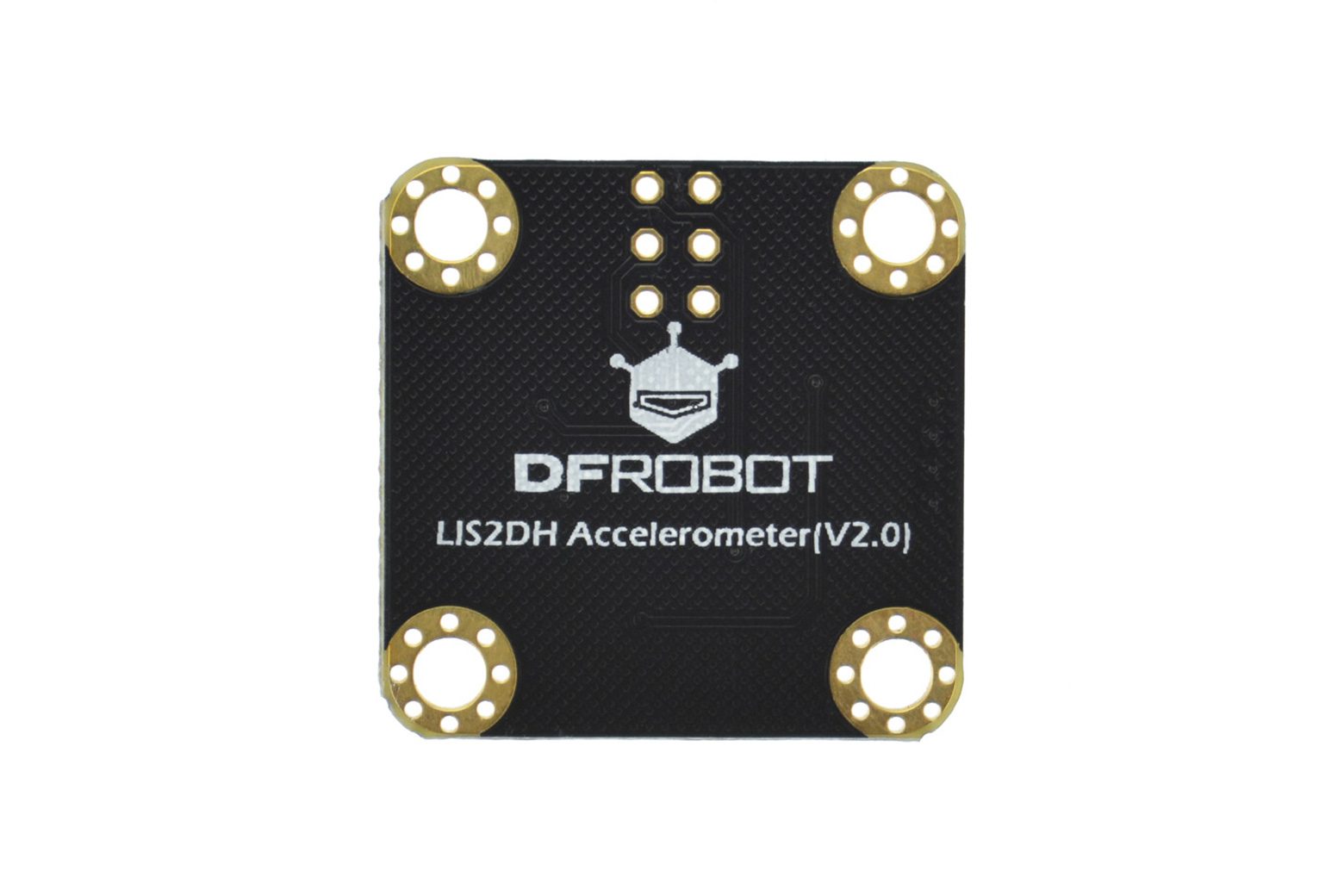

Gravità: accelerometro a triplo asse I2C – SEN0224

Introduzione DFRobot presenta l’accelerometro a triplo asse Arduino a bassissimo consumo! Questo dispositivo si basa su una soluzione di chip MEMS LIS2DH e dispone di una modalità di consumo ultra-ridotta ad alte prestazioni. Il modulo è dotato di un’interfaccia Gravity I2C per una facile integrazione plug and play nei tuoi progetti. Il chip di gestione dell’alimentazione LDO integrato offre un’ampia gamma di tensioni di ingresso, da 3,3 a 5 V. La conversione di livello I2C integrata lo rende compatibile anche con dispositivi da 3,3 e 5 V. Rispetto al tradizionale ADXL345, l’accelerometro LIS2DH presenta vantaggi come maggiore stabilità e consumo energetico più efficiente. La modalità a basso consumo richiede solo 2μA, mentre la modalità normale richiede 11μA. Al massimo il modulo supporta una frequenza di uscita di 5,3 KHz. I livelli di sensibilità sono regolabili su +-2g, +-4g, +-8g o +-16g e il modulo supporta uscite dati a 16 bit. Sono presenti 2 generatori di interruzione programmabili indipendenti per la caduta libera e il rilevamento del movimento, che attiveranno la riattivazione dell’interruzione. Questo modulo ha molte potenziali applicazioni tra cui tecnologia indossabile, orientamento del display e riconoscimento degli impatti. Progetto 1. Come realizzare un orologio intelligente con ESP32? Ho sempre sognato di realizzare un orologio da tavolo che, senza funzioni complesse, fosse solo più piccolo e potesse visualizzare l’ora. Hardware: Gravity I2C OLED-2864 Display Gravity: Accelerometro a triplo asse I2C Beetle BLE – Il più piccolo caricabatteria al litio bluetooth Arduino Batteria agli ioni di litio polimerica da 3,7 V – Guscio da 1000 mA (stampa 3D) Lavagna trasparente acrilica nera Applicazioni Orientamento display attivato dal movimento Controllo delle vibrazioni Pedometro Dispositivi di input per giochi e realtà virtuale Riconoscimento e registrazione degli impatti Caratteristiche Interfaccia plug and play a gravità Consumo estremamente basso (2uA) Veloce tasso di risposta (fino a 400 KHz) Prezzo basso Compatto e facile da installare Specifiche Tensione operativa: 3,3 V ~ 5 V Corrente operativa: 2 uA (modalità a basso consumo 50 Hz ODR) / 11 uA (modalità normale 50 Hz ODR) Interfaccia: interfaccia Gravity-I2C Sensibilità regolabile: ± 2 g / ± 4 g / ± 8 g / ± 16 g Frequenza: 1 Hz ~ 5,3 KHz Uscita dati a 16 bit 2 generatori di interruzioni programmabili indipendenti per rilevamento di caduta libera e movimento Rilevamento dell’orientamento 6D/4D Sensore di temperatura integrato FIFO integrato 1 milione di grammi di elevata resistenza agli urti Temperatura operativa: -40 ℃ ~ +85 ℃ Dimensioni del modulo: 26,2 × 26,2 (mm) /1,03 x 1,03 (pollici) Peso: 12 g Lista di spedizione Gravità: I2C triplo asse Accelerometro – LIS2DH x1 Cavo a gravità a 4 pin x1 Documenti Wiki del prodotto Altri documenti
