Gravità: amplificatore per termocoppia di tipo K a – SEN0656

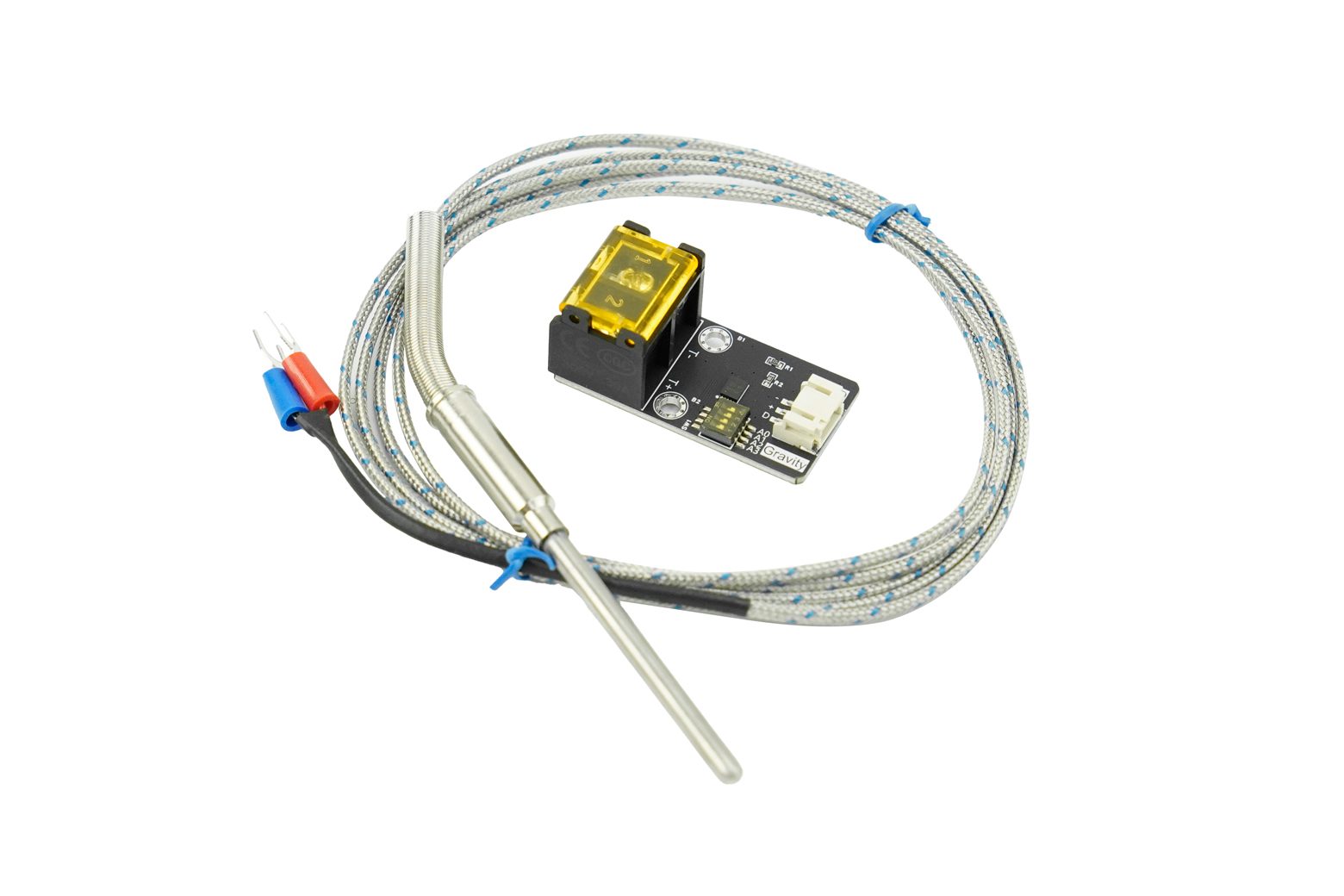

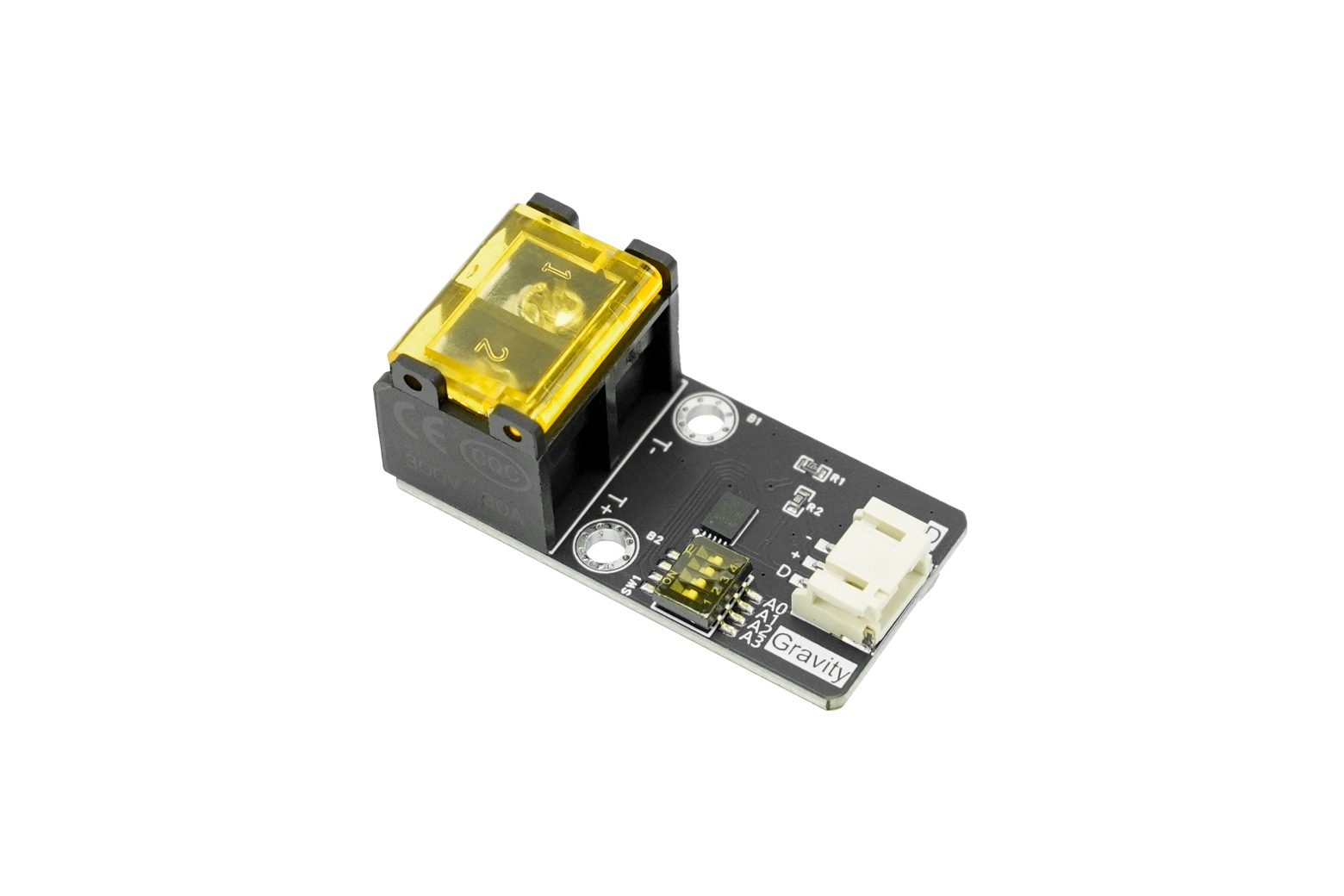

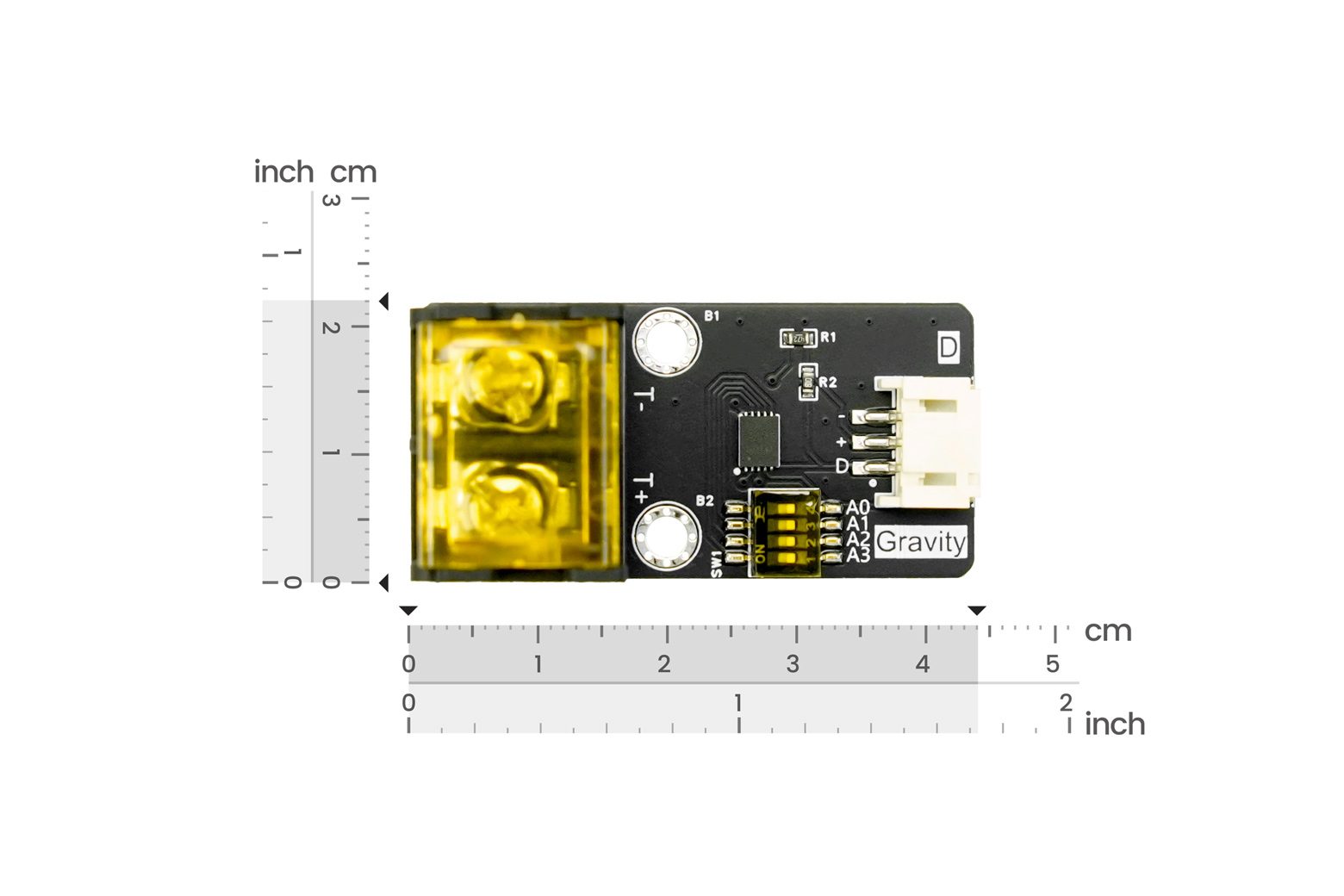

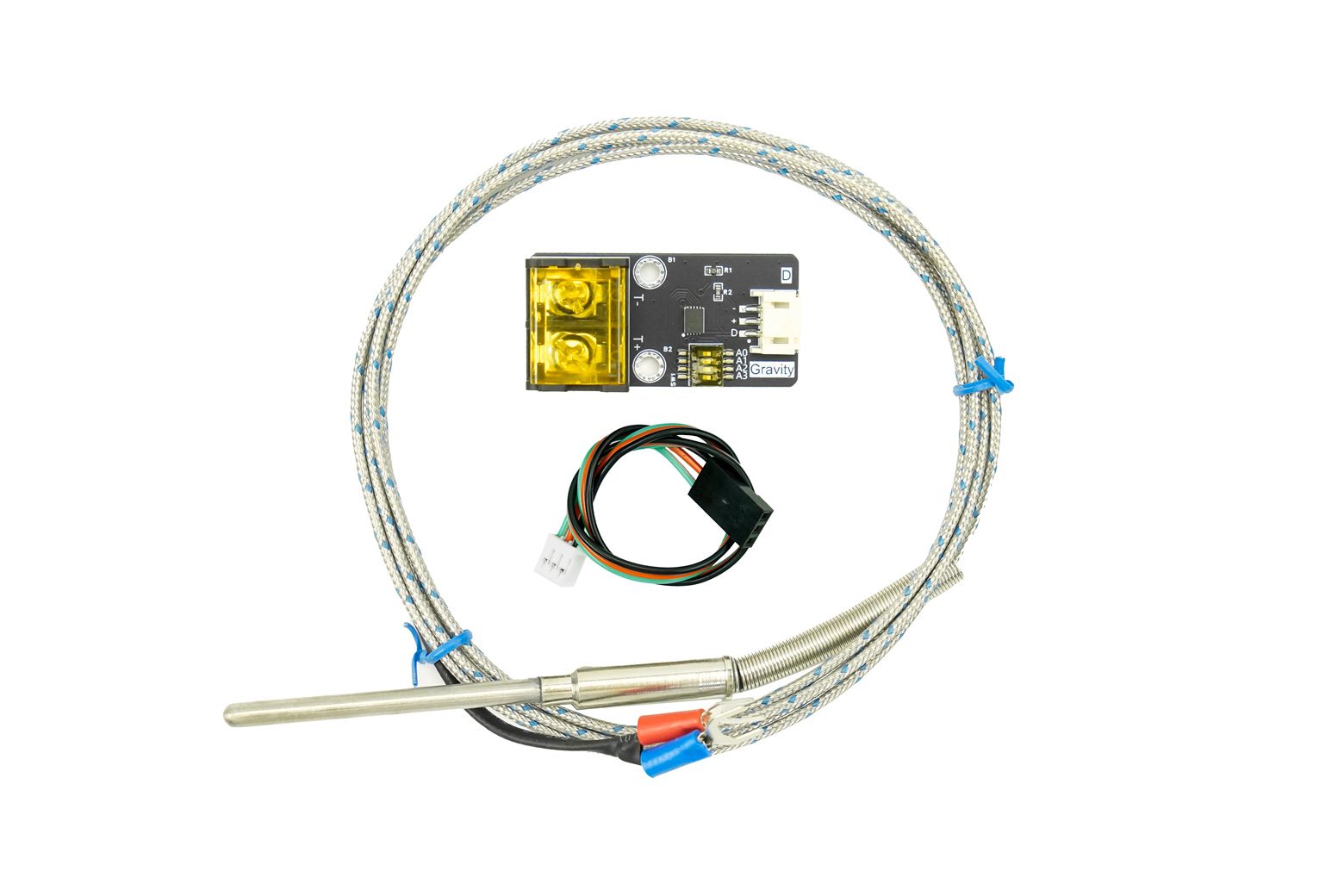

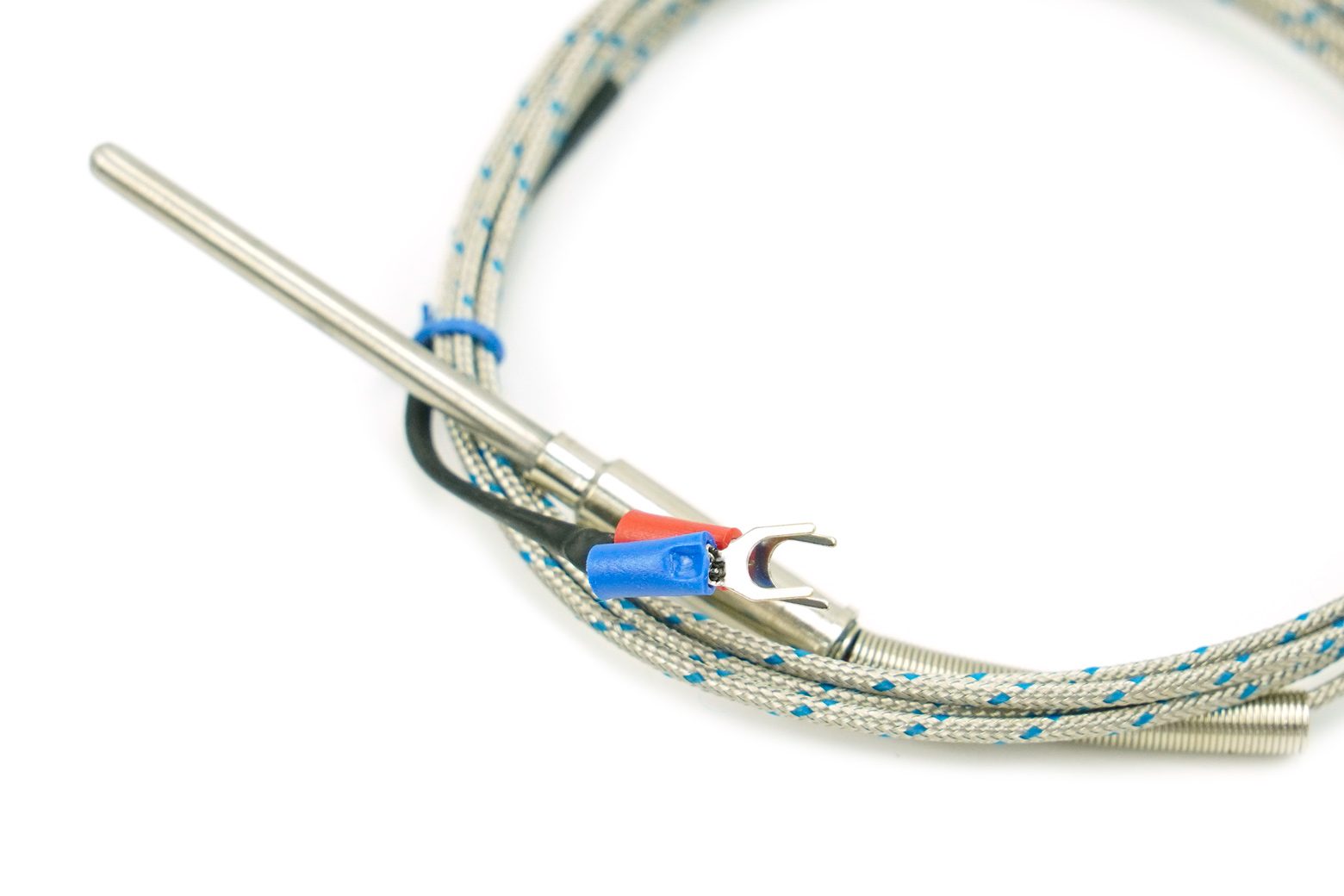

Introduzione Gravity CT1780 è un amplificatore per termocoppia con compensazione della giunzione fredda che rende il monitoraggio di temperature estreme da -270 ℃ a +1372 ℃ semplice e scalabile. Digitalizza accuratamente i segnali provenienti da una termocoppia di tipo K, fornendo una risoluzione di 0,25 ℃ e trasmette i dati su un semplice bus di comunicazione a 1 filo. Questo protocollo 1-Wire consente di collegare a catena più sensori su un’unica linea dati, perfetto per monitorare varie zone in forni industriali, forni per ceramica o analisi scientifiche della fiamma. Un interruttore DIP integrato semplifica ulteriormente l’identificazione dei singoli sensori in una rete multipunto, rendendo gestibili configurazioni complesse. Figura: Schema elettrico dell’amplificatore CT1780 e rilevamento multipunto semplificato Arduino con protocollo 1-Wire Simile al DS18B20 ampiamente adottato, l’amplificatore CT1780 utilizza l’interfaccia di comunicazione 1-Wire. Questo design semplifica drasticamente il cablaggio del sistema, richiedendo solo una singola linea dati per collegare più sensori a un controller host. Questa architettura è ideale per progetti che richiedono il monitoraggio della temperatura su diversi punti distribuiti su un’ampia area, poiché preserva i pin I/O del microcontrollore e riduce la complessità del cablaggio. Identificazione semplice del sensore con il DIP switch integrato Una sfida comune negli array multisensore è identificare quale sensore fisico corrisponde a una specifica lettura di dati. Il CT1780 risolve questo problema integrando un DIP switch integrato. Oltre all’indirizzo univoco a 64 bit inerente al protocollo 1-Wire, questo interruttore consente l’impostazione di un indirizzo semplice definito dall’utente. Quando più unità CT1780 sono collegate in parallelo, questa funzionalità consente un’identificazione visiva diretta del sensore che attualmente fornisce la lettura della temperatura, semplificando i processi di configurazione e debug. Gamma di misurazione ultra ampia per ambienti estremi Progettato per applicazioni termiche esigenti, l’amplificatore supporta l’intera gamma di misurazione della termocoppia di tipo K da -270 ℃ a +1372 ℃. La compensazione integrata della giunzione fredda garantisce un’elevata precisione in tutto questo spettro, ottenendo un errore di misurazione di ≤±2℃ nell’intervallo critico da -200℃ a 700℃. Con una risoluzione a 14 bit (0,25 ℃), il modulo fornisce la precisione necessaria per il controllo e il monitoraggio dei processi in ambienti con temperature estreme. Specifiche Voltaggio in ingresso: 3,3~5,5 V CC Tipo termocoppia: Tipo K Intervallo di misurazione: -270℃~+1372℃ Intervallo di temperatura operativa della scheda amplificatore: -40℃~+125℃、 Risoluzione della misurazione della temperatura: 14 bit/0,25℃ Errore di misurazione della temperatura: ≤±2℃（-200℃~700℃）, ±4℃（700℃~1350℃） Interfaccia di comunicazione: Gravity Bus singolo Dimensioni scheda amplificatore: 44*22mm Gravità: CT1780 Amplificatore termocoppia tipo K a 1 filo * 1 Termocoppia tipo K * 1 Cavo Gravity a 3 pin * 1 Applicazioni Forno a riflusso fai-da-te: costruisci un regolatore di temperatura preciso per la saldatura a montaggio superficiale. Forno per ceramica e ceramica: monitora i profili di cottura dei tronchi per ottenere risultati perfetti. Forgiatura e fusione dei metalli: tieni d’occhio le temperature del forno per progetti di fabbro o fusione. BBQ e affumicatore personalizzati: crea un registratore di temperatura multizona per il massimo controllo sulla tua cucina. Ricerca scientifica: misura con precisione la temperatura della fiamma o le reazioni chimiche in un ambiente di laboratorio. Documenti Wiki del prodotto
