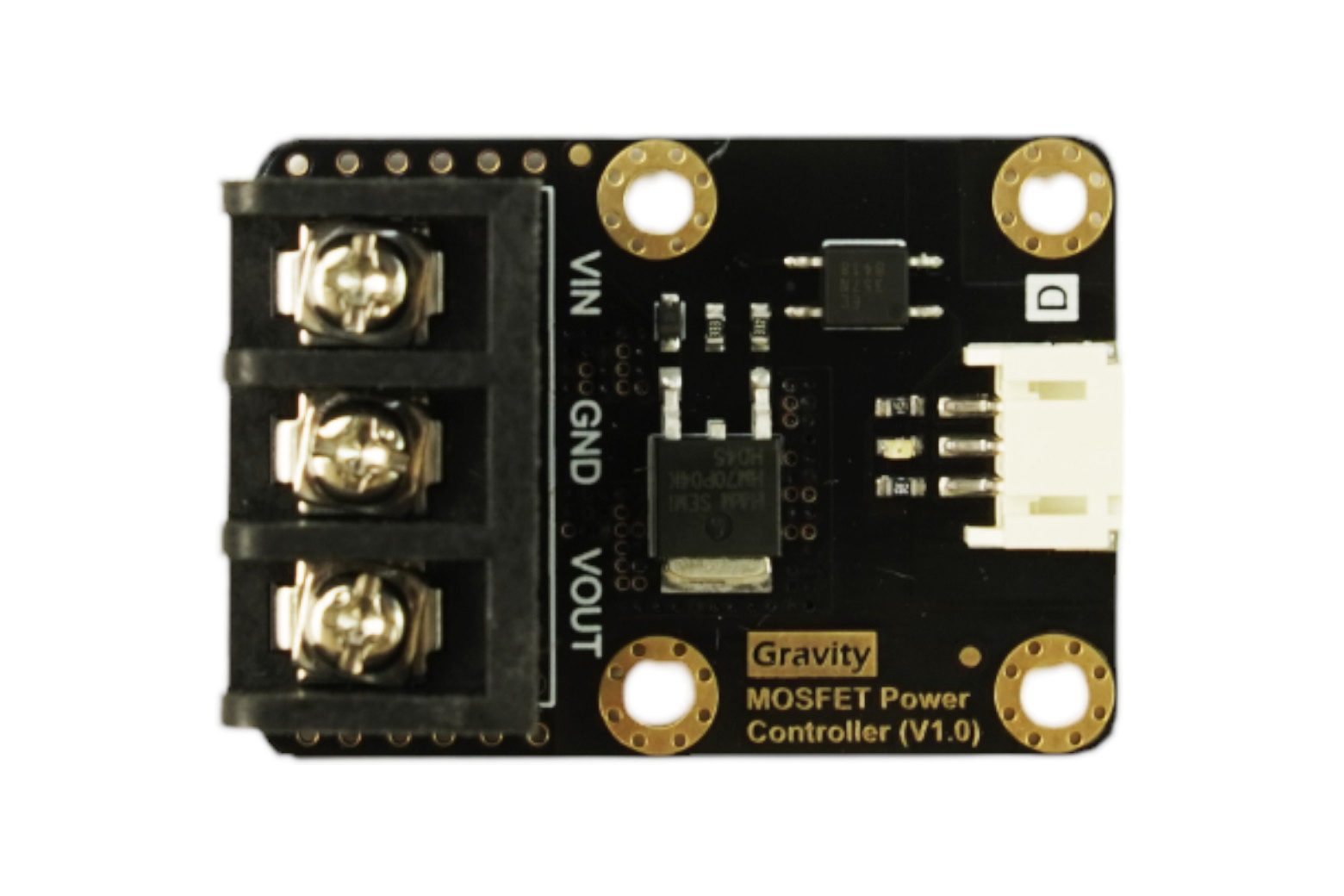

Gravità: controller di potenza MOSFET – DFR0457

Introduzione Nella maggior parte dei progetti Arduino, i relè sono la prima scelta per pilotare dispositivi di grandi dimensioni. È necessaria una certa quantità di corrente per portare la bobina interna al contatto. Ma per alcuni MCU, come Intel Edison, Intel joule, lilypad, Raspberry Pi e altri microcontrollori con una quantità limitata di GPIO corrente, è difficile pilotare uno o più relè contemporaneamente. Il controller di potenza MOSFET è un modulo che può pilotare un dispositivo di grande corrente con GPIO a corrente limitata. Funziona come relè MOSFET o driver MOSFET. Quando gli fornisci un segnale digitale di alto livello (3,3 ~ 10 V), il MOSFET si accende, viceversa. Rispetto al modulo relè, il controller di potenza MOSFET è compatibile con Arduino, Raspberry Pi, Lattepanda e altri microcontrollori, supporta il controllo di potenza logica da 3,3 ~ 10 V. La porta VIN supporta 5~36V; Ingresso alimentazione 0~20 A, se la corrente è superiore a 10 A, si consiglia un dissipatore di calore esterno. E MOSFET supporta il rapido interruttore ON-OFF, la frequenza di commutazione arriva a 1 KHz. Questo è un buon punto per il controllo del robot. Il controller di potenza MOSFET è dotato di un’interfaccia di gravità standard PH2.0-3P. Rende il modulo compatibile con lo scudo di espansione Arduino IO. Plug and play, facile da usare. Nota: funziona solo con corrente continua (DC)! Specifica Tensione operativa VIN: 5 V-36 V CC Corrente operativa VIN: 0 A-20 A (suggerire dissipatore di calore esterno quando la corrente supera 10 A) Tensione operativa logica: 3,3 ~ 10 V CC Segnale di controllo logico: 3,3 ~ 10 V CC Frequenza di commutazione: 0-1 KHz Carattere di commutazione: T (acceso) = 20 us/T (spento) = 50 us Temperatura operativa: -55 ℃ -155 ℃ Interfaccia Tipo: PH2.0-3P Dimensioni: 44*32 mm/ 1,73*1,26 pollici Progetti Progetto 1. Sistema di monitoraggio intelligente del contenitore del compost – Basato su 4G IoT e SHT20 Introduzione: L’altro giorno il mio amico mi ha chiesto di aiutarlo a rifare il suo contenitore del compost, vuole un dispositivo che gli consenta di ottenere da remoto la temperatura e l’umidità in tempo reale all’interno. Quindi aggiungo alcune parti elettroniche. Elenco di spedizione Gravità: Controller di potenza MOSFET x1 Cavo sensore digitale di gravità x1 Documenti Prodotto WIKI
