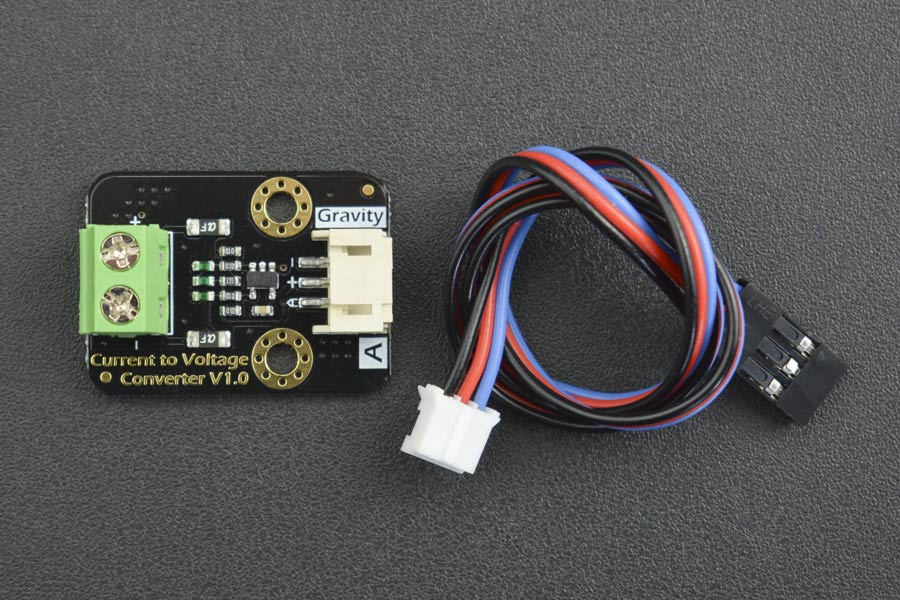

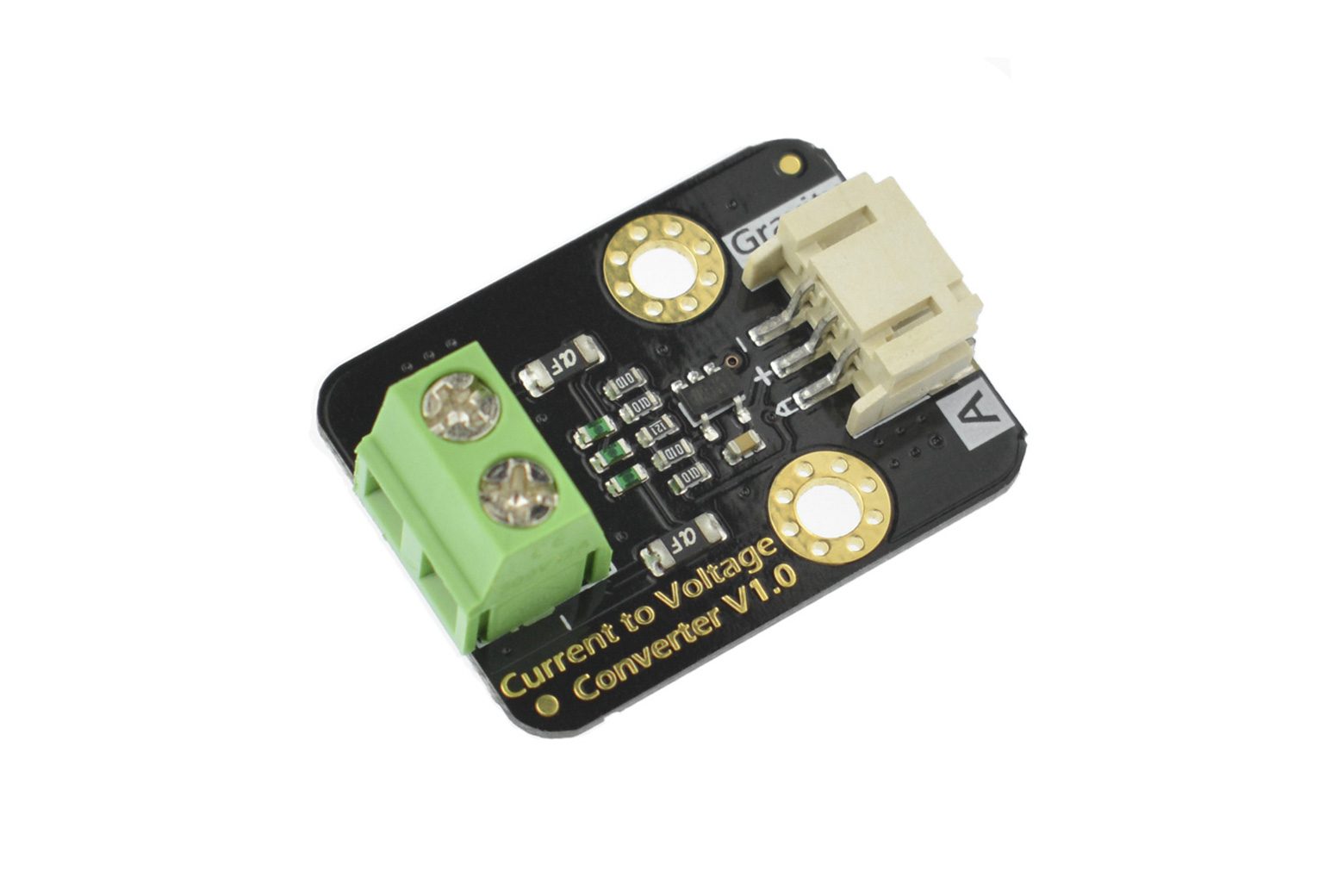

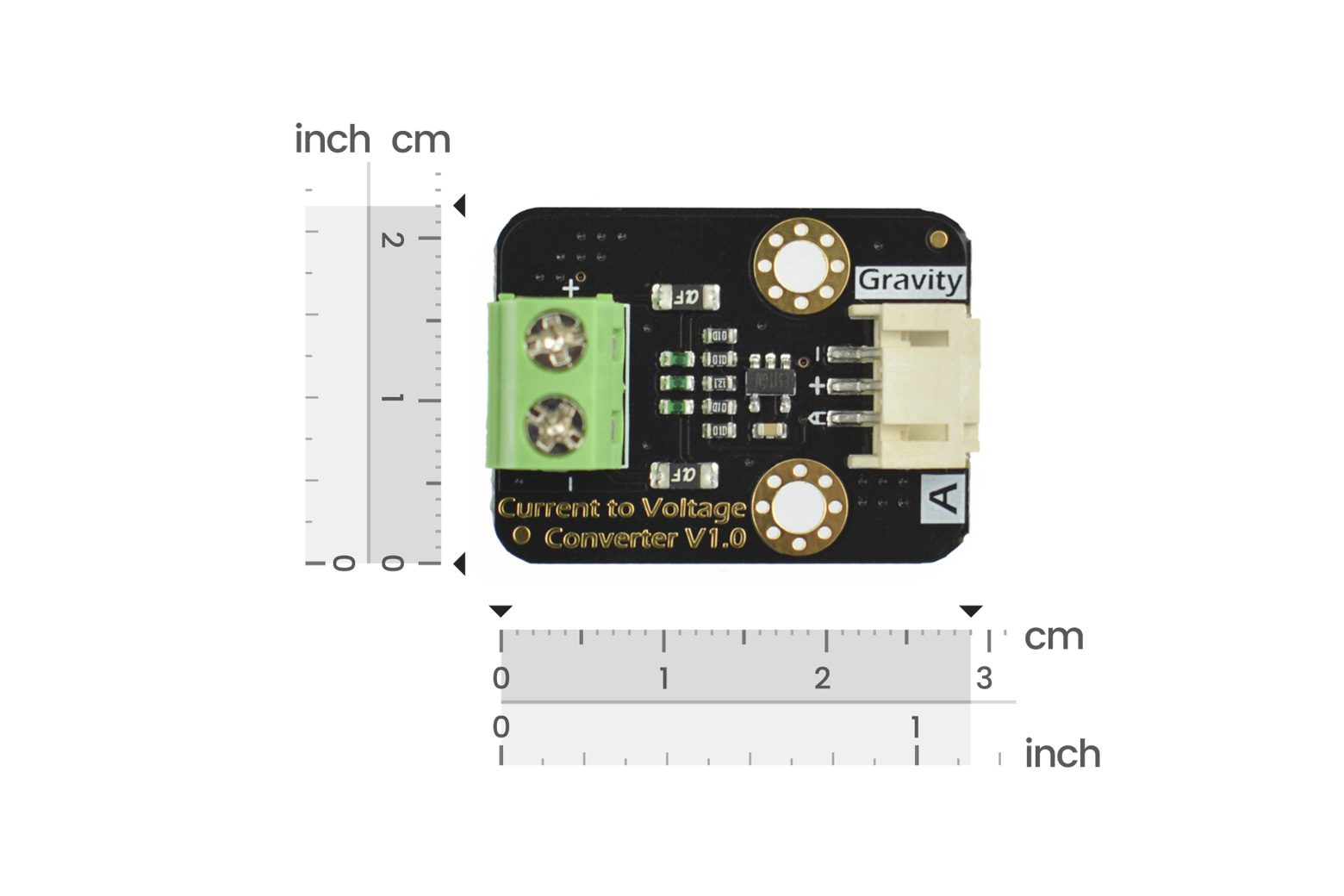

Gravità: convertitore analogico da corrente a – SEN0262

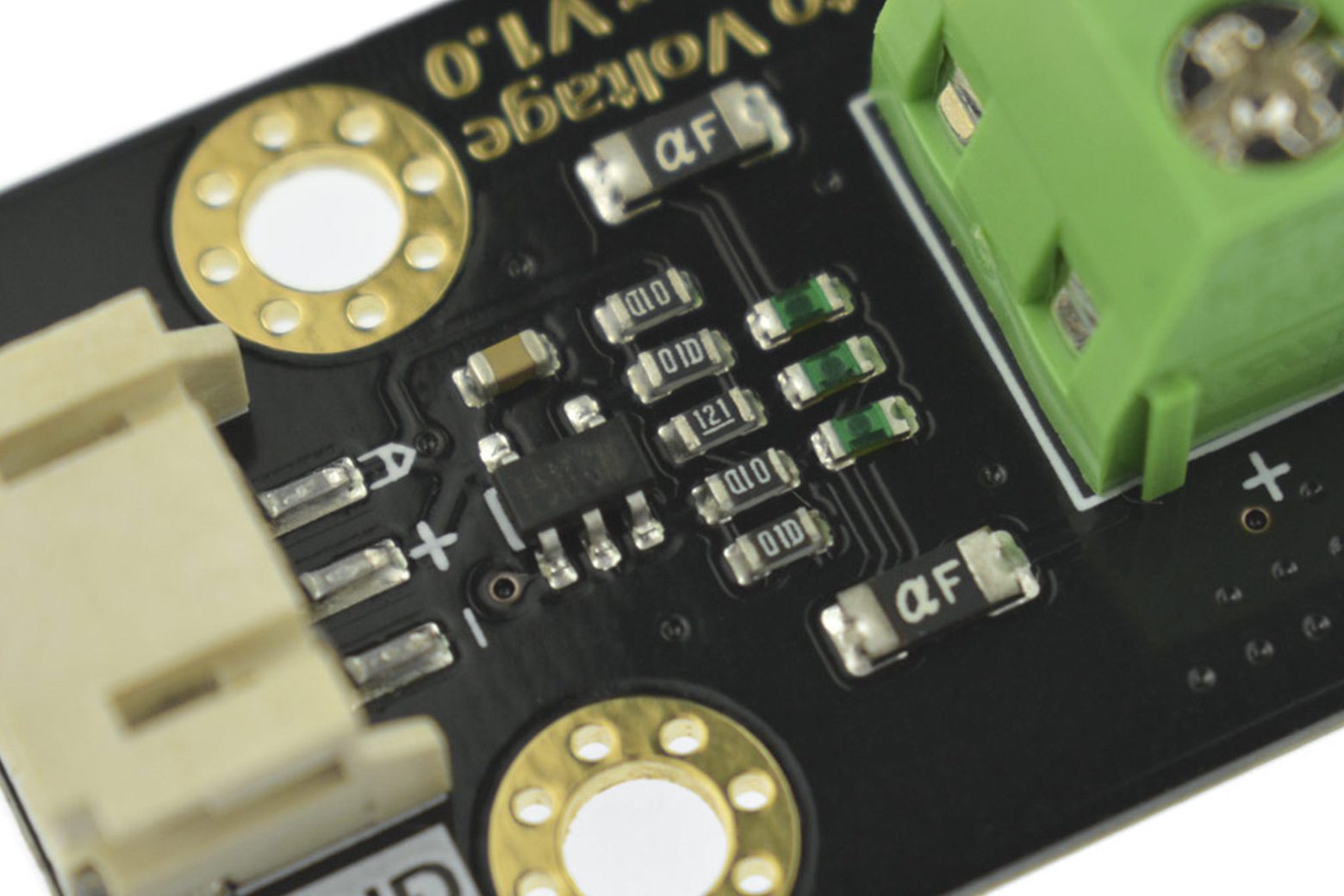

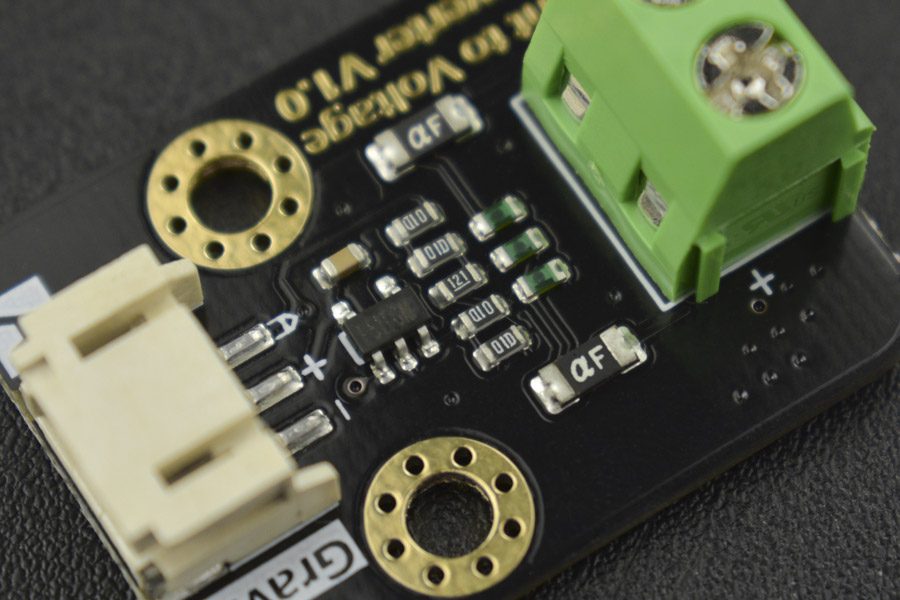

Introduzione Questo modulo è progettato per sensori con uscita di corrente da 4~20 mA. Converte linearmente segnali di corrente da 0~25 mA in segnali di tensione da 0~3 V, consentendo alla scheda di controllo principale di leggere facilmente i segnali di corrente industriale. (Nota: se il sensore emette segnali di tensione da 0-10 V anziché corrente, controllare direttamente [Gravità: modulo ADC ad alta precisione da 0-10 V a 15 bit].) Normalmente, i segnali di corrente inferiori a 4 mA possono essere utilizzati per la diagnosi dei guasti e i segnali di corrente superiori a 20 mA possono essere utilizzati per il rilevamento del sovraccarico. Pertanto, questo modulo è appositamente progettato con un ampio intervallo di rilevamento da 0 a 25 mA ed è compatibile con applicazioni di rilevamento guasti e rilevamento sovraccarico. Questo modulo utilizza un resistore di rilevamento ad alta precisione dello 0,1% e un amplificatore operazionale a deriva zero rail-to-rail a bassissimo rumore, elevata precisione, nessuna necessità di calibrazione, quindi è comodo da usare. Alimentatore di tensione ampia 3,3 V ~ 5,5 V, uscita del segnale di tensione 0 ~ 3 V, compatibile con più schede di controllo principali, adatto a più applicazioni. Suggerimento professionale: desideri una precisione di livello industriale? Le schede Arduino standard hanno solo ADC a 10 bit. Per misurazioni ad alta precisione (risoluzione a 15 bit), consigliamo vivamente di utilizzare questo convertitore insieme al [Gravità: modulo ADC ad alta precisione I2C]. Questa combinazione crea un sistema di lettura professionale da 4-20 mA tramite interfaccia I2C. Caratteristiche Supporta un’ampia tensione di 3,3~5,5 V. Distribuisce un resistore di rilevamento ad alta precisione dello 0,1% e un amplificatore operazionale a deriva zero rail-to-rail a bassissimo rumore, elevata precisione e nessuna necessità di calibrazione. Ampio intervallo di misurazione fino a 0~25 mA, compatibile con la diagnosi dei guasti e le applicazioni di rilevamento del sovraccarico. Specifiche Tensione di alimentazione: 3,3~5,5 V. Intervallo di rilevamento: 0~25 mA CC. @ ADC a 16 bit, ±2% F.S. @ 10 bit Resistenza terminazione ADC: 120Ω Tipo connettore: PH2.0-3P Dimensioni prodotto: 30mm * 22mm (1,18 pollici * 0,87 pollici) Lista di spedizione Convertitore analogico da corrente a tensione x1 Cavo sensore digitale 3 pin x1 Documenti Wiki prodotto Altri documenti
