Gravità: display I2C OLED – DFR0486

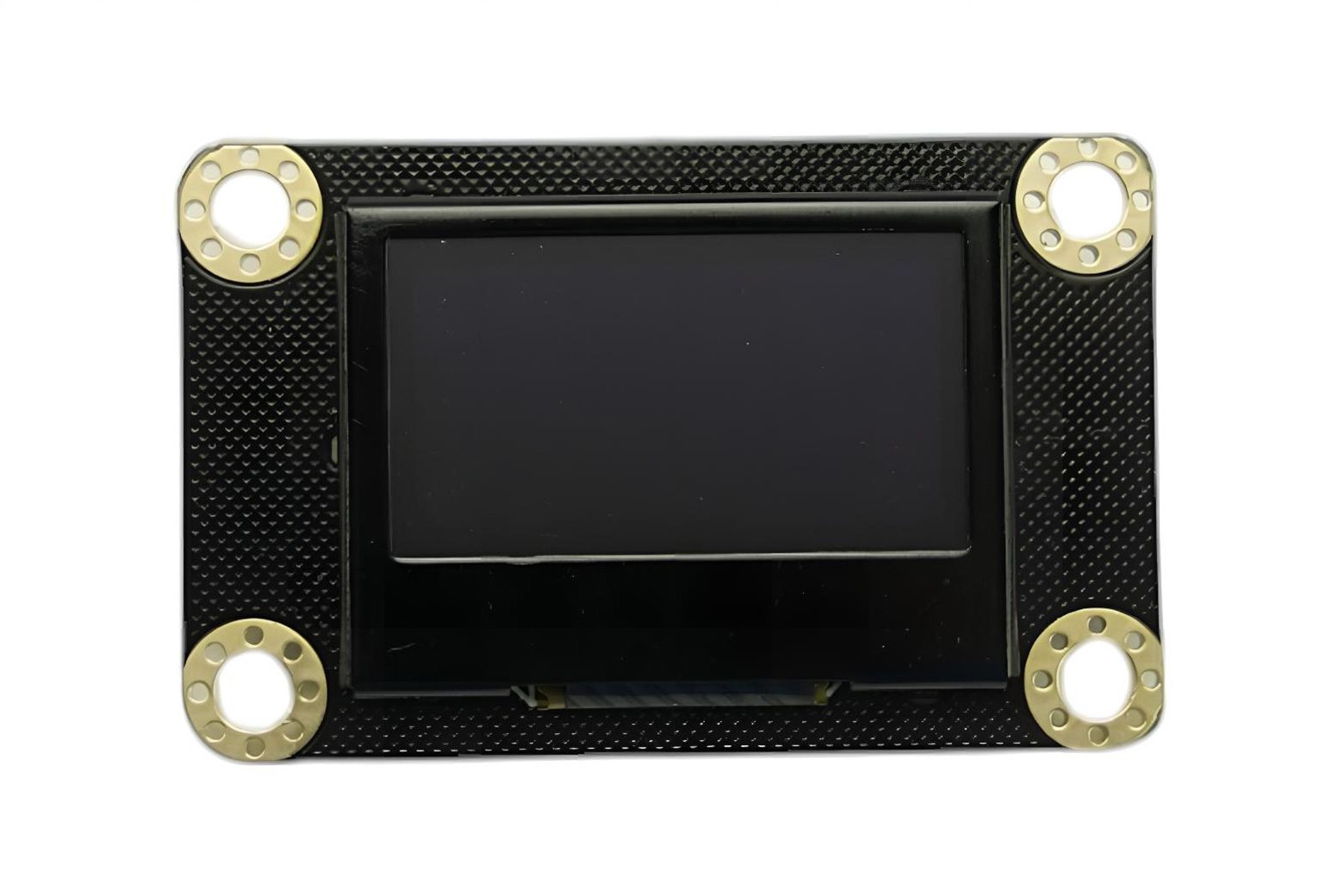

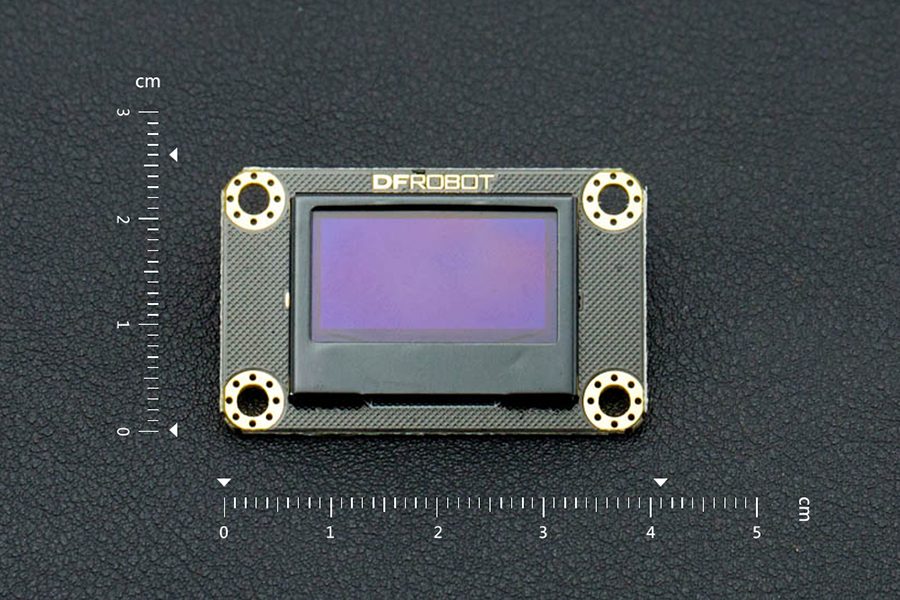

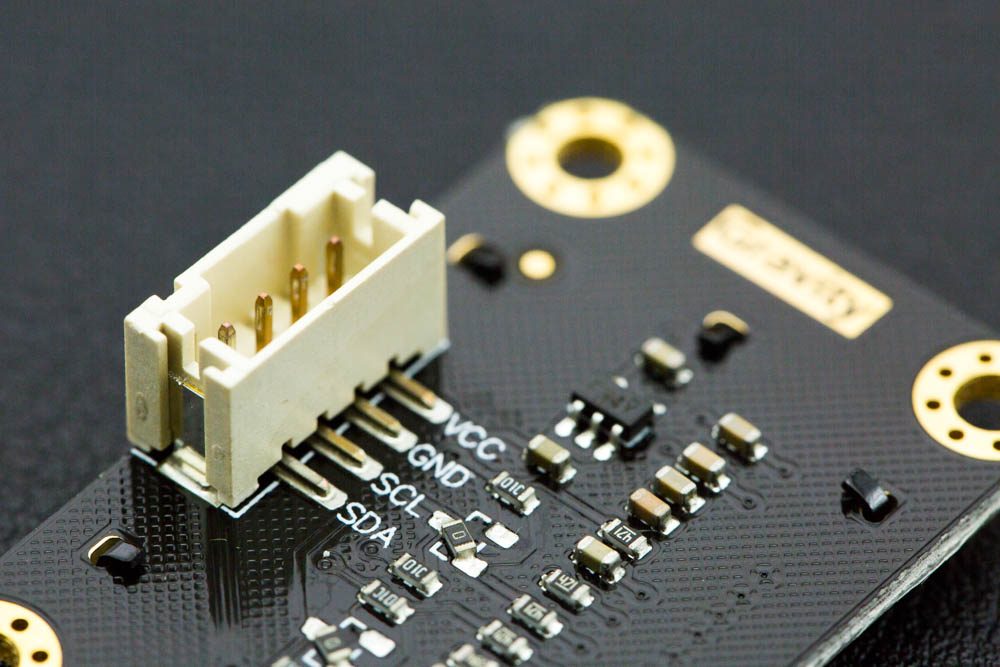

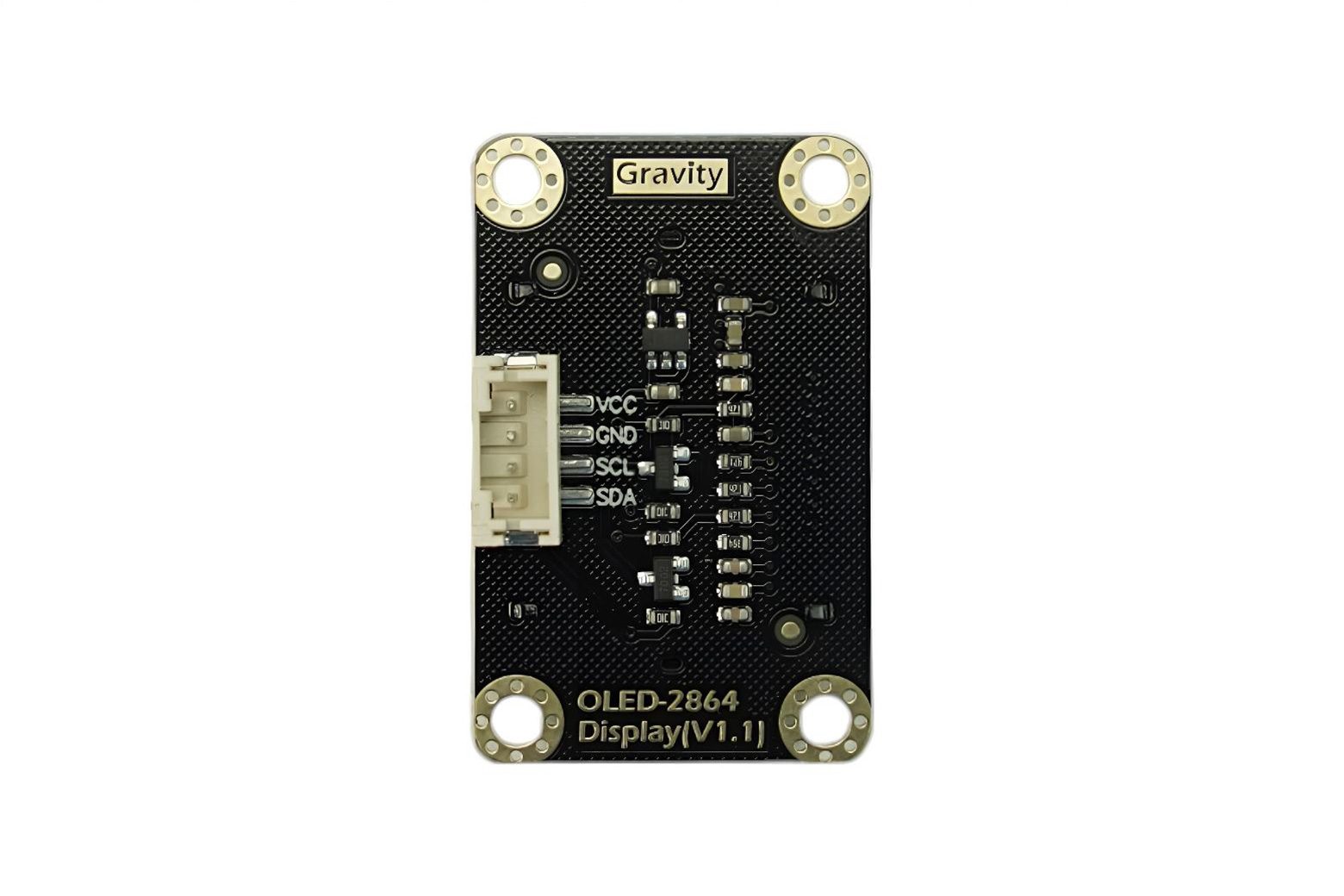

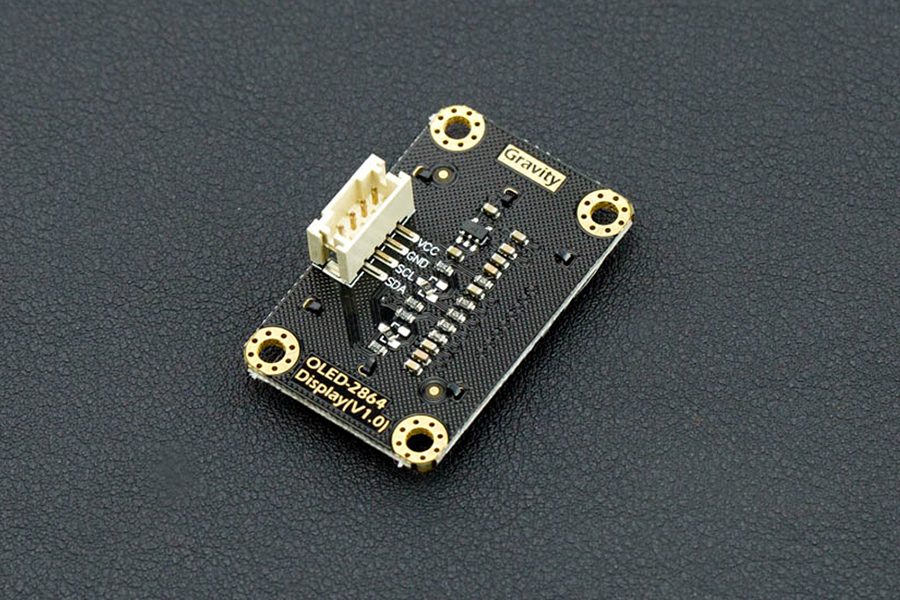

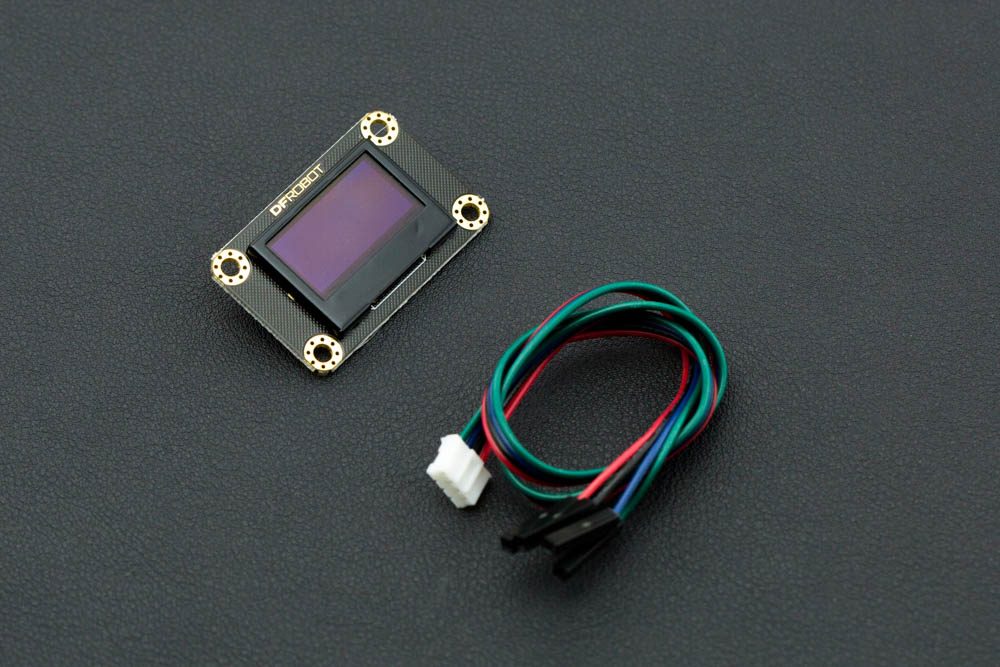

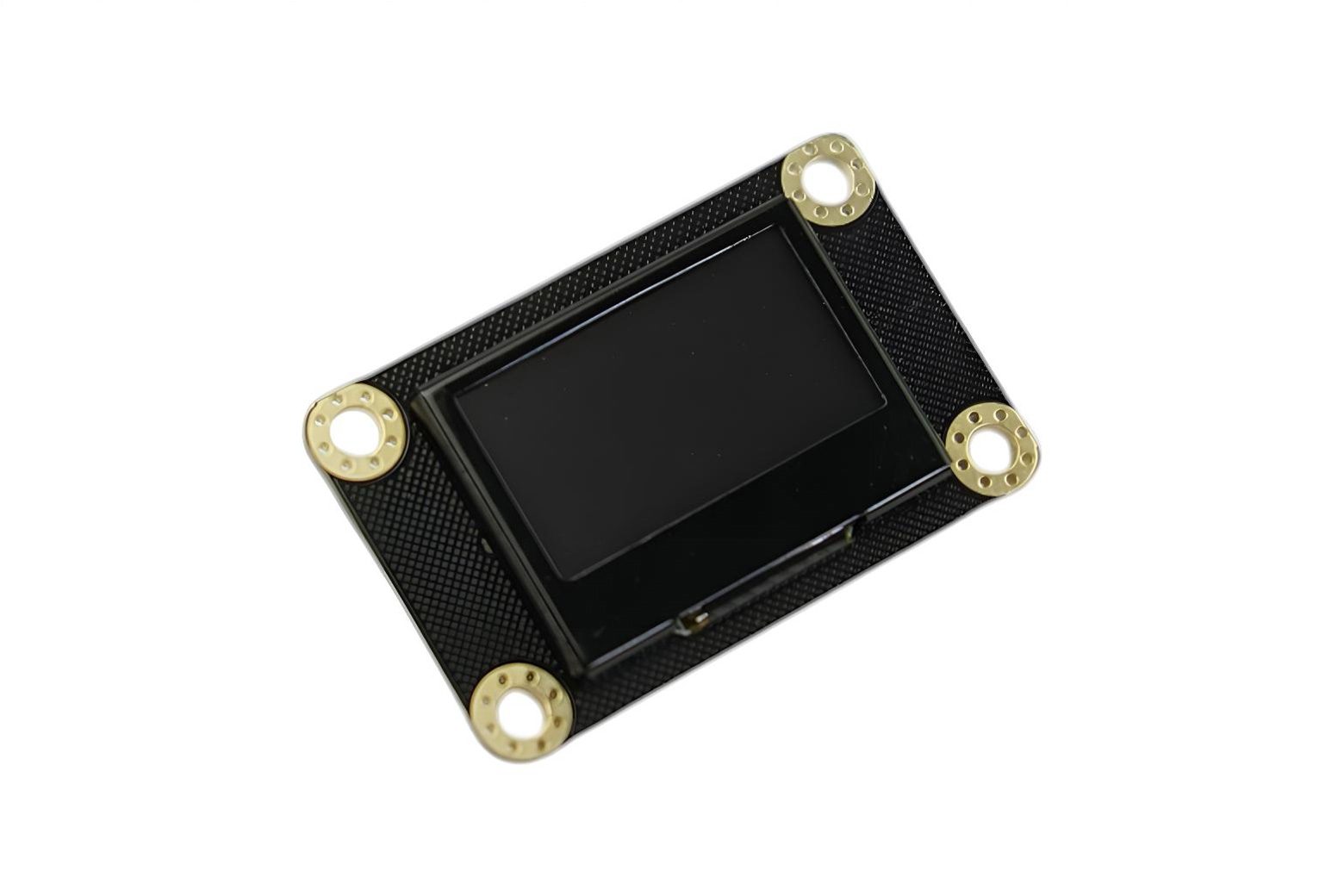

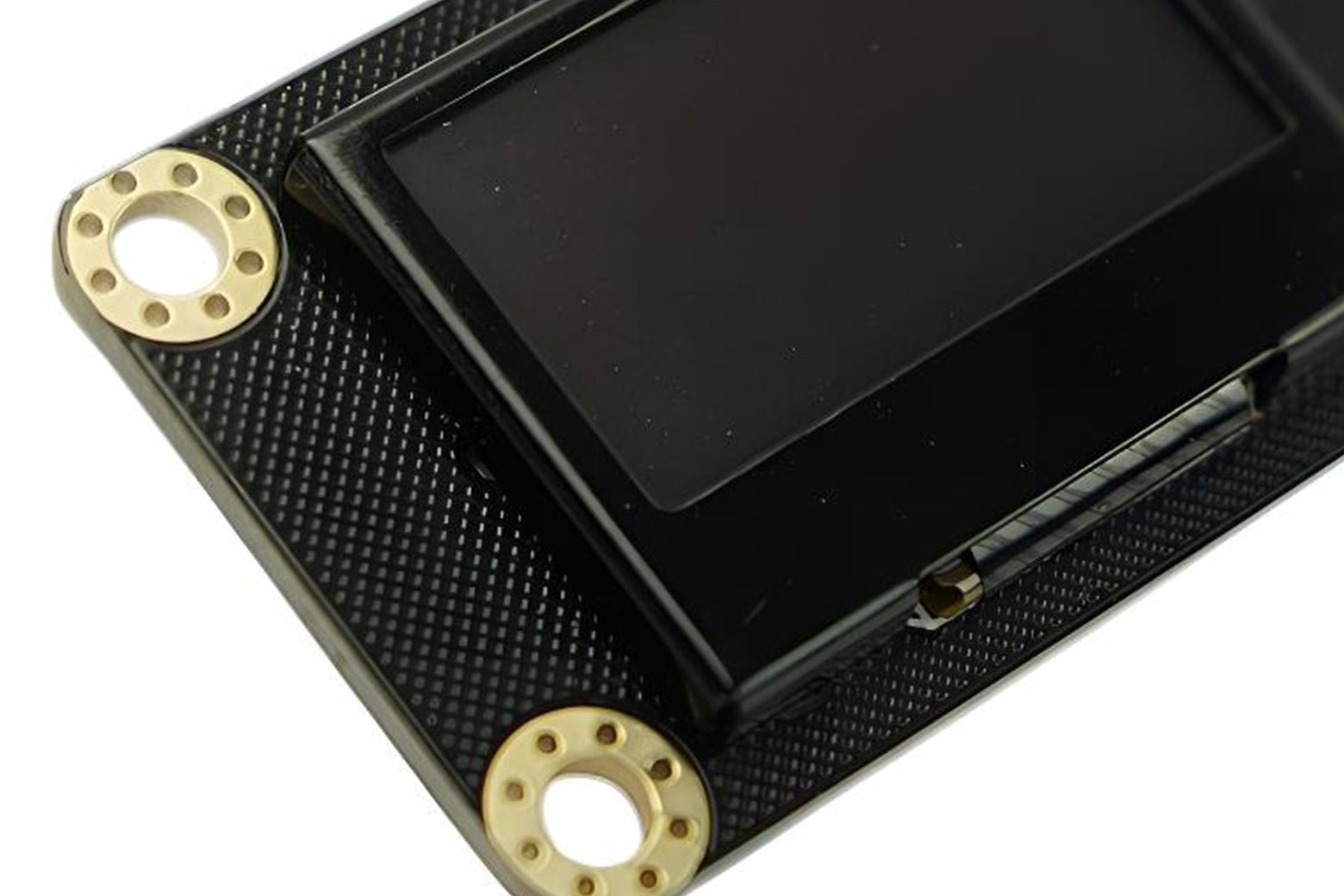

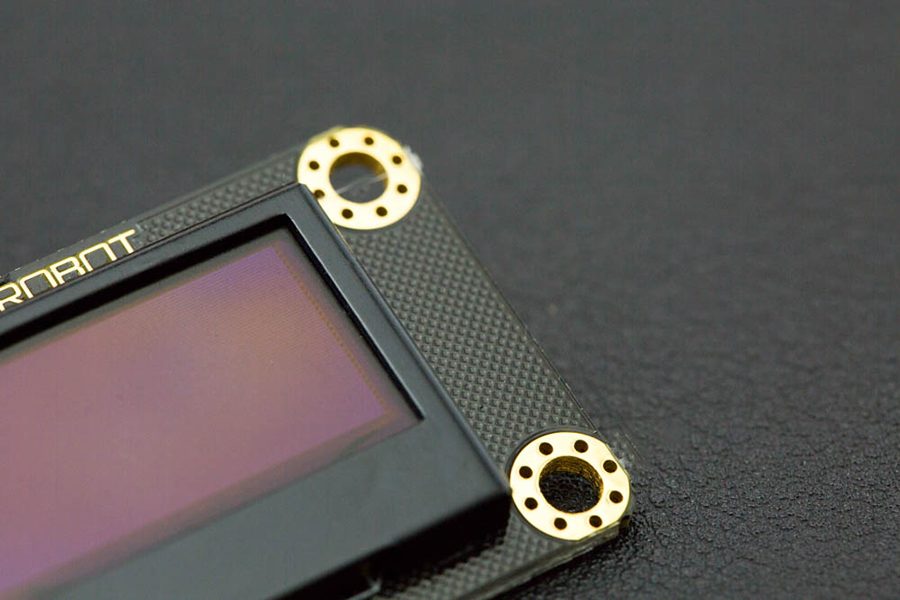

Introduzione Un OLED (diodo organico a emissione di luce) presenta molti vantaggi rispetto ai tradizionali display LCD, tra cui una velocità di risposta più rapida, un profilo più sottile, un consumo energetico inferiore ed un’eccellente resistenza agli urti. Un OLED può essere ampiamente utilizzato nei dispositivi mobili per applicazioni di visualizzazione. Utilizzato insieme a un mini microcontrollore basato su Arduino come Beetle o CurieNano, è un processo semplice per creare una semplice applicazione indossabile. Il nostro display Gravity OLED 128×64 è un modulo display autoluminoso con uno sfondo blu. L’area di visualizzazione è di 0,96″ e utilizza un chip IC SSD1306. Lo schermo OLED supporta la comunicazione I2C e frequenze di aggiornamento fino a 60 Hz. Il modulo utilizza l’interfaccia comune Gravity I2C per un facile utilizzo plug and play, il che significa che puoi collegarlo senza la necessità di cavi, basta collegarlo direttamente al dispositivo. La cornice del display è realizzata in lega di alluminio che protegge lo schermo da graffi e danni. Alle prese con problemi di temporizzazione del codice durante l’utilizzo di un multiplexer I2C e avendo utilizzare un oscilloscopio per le regolazioni? Non preoccuparti più. Gravity: LTC4316 I2C Address Shifter offre una soluzione a livello hardware modificando direttamente l’indirizzo del dispositivo I2C: non sono necessarie modifiche al codice. Gestisce la conversione dell’indirizzo interamente dal lato hardware, consentendo di modificare l’indirizzo fisico I2C tramite un semplice cablaggio Lunetta in metallo per la massima protezione 4 fori di montaggio a vite M3 per una semplice installazione Supporta dispositivi Arduino/Genuino 101 Specifica Tensione operativa: 3,3 V ~ 5 V Colore di sfondo: blu Pixel: 128 colonne X 64 righe Modalità interfaccia: Gravità-I2C Velocità di scansione: 60 fps Luminosità: 60 (tip) cd / m2 Consumo energetico a schermo intero: 22,75 mA Temperatura di lavoro: -30 ℃ ~ +70 ℃ Area display: 21,744 × 10,864 mm / 0,85 x 0,43″ Dimensioni modulo: 41,20 × 26,20 mm / 1,62 x 1,03″ Dimensioni foro di montaggio: 35 x 20 mm/ 1,38 x 0,78″ Peso modulo: 15 g Lista di spedizione Gravità I2C Display OLED-2864 x1 Gravity I2C PH2.0-4P Cavo x1 Documenti Prodotto Wiki Progetti Progetto 1. Come realizzare un contapassi utilizzando la scheda FireBeetle-ESP32 Lo strumento non solo può registrare i passi (e le calorie) in tempo reale, ma mostra l’ora. La particolarità è che il formato di visualizzazione è puntatore. Hardware necessario: Microcontroller IOT FireBeetle ESP32 (supporta Wi-Fi e Bluetooth) FireBeetle Covers-Proto Board Gravity I2C OLED-2864 Display 10 DOF Mems IMU Sensor Project 2. Un contapassi da polso basato sul sensore di movimento BMI160 Recentemente ho acquistato un sensore di movimento inerziale a 6 assi da DFRobot. Quindi mi viene in mente che perché non realizzare un contapassi da braccialetto per calcolare la mia forza fisica. Il materiale di cui potresti aver bisogno: Gravity: sensore di movimento inerziale a 6 assi I2C BMI160 ×1 Beetle – The Smallest Arduino ×1 Gravity I2C OLED-2864 Display ×1 batteria mini-litio da 3,7 V ×1 pulsante ×2 interruttore a levetta ×1 cinturino ×1 Progetto 3. FireBeetle Board-ESP32 Tutorial: riformare un piccolo ventilatore elettrico Lo strumento non solo può registrare i passi (e le calorie) in modo reale tempo, ma mostra tempo. La particolarità è che il formato di visualizzazione è puntatore. Hardware richiesto: Microcontroller IOT FireBeetle ESP32 (supporta Wi-Fi e Bluetooth) × 1 FireBeetle Covers-Gravity I/O Expansion Shield × 1 Gravity: Display I2C OLED-2864 × 1 Sensore di temperatura-umidità BME × 1 Encoder rotativo EC11J × 1 micro servo da 9 g (1,6 kg) × 1 Linea Dupont × 10 Stampante 3D Crust By Overlord × 1 Progetto 4. Come realizzare un orologio intelligente con ESP32? Ho sempre sognato di realizzare un orologio da tavolo che, senza funzioni complesse, fosse solo più piccolo e potesse visualizzare l’ora. Hardware: Gravity I2C OLED-2864 Display Gravity: Accelerometro a triplo asse I2C Beetle BLE – Il più piccolo caricabatteria al litio bluetooth Arduino Batteria agli ioni di litio polimerica da 3,7 V – Guscio da 1000 mA (stampa 3D) Scheda trasparente in acrilico nero Progetto 5. Realizza pulsanti sportivi con ESP32-C3 per farti muovere Introduzione: Un giorno mi viene in mente un’idea, posso trasformare i miei pulsanti arcade in un dispositivo che mi aiuti faccio sport? Non sembra male. Ho deciso di provarlo.
