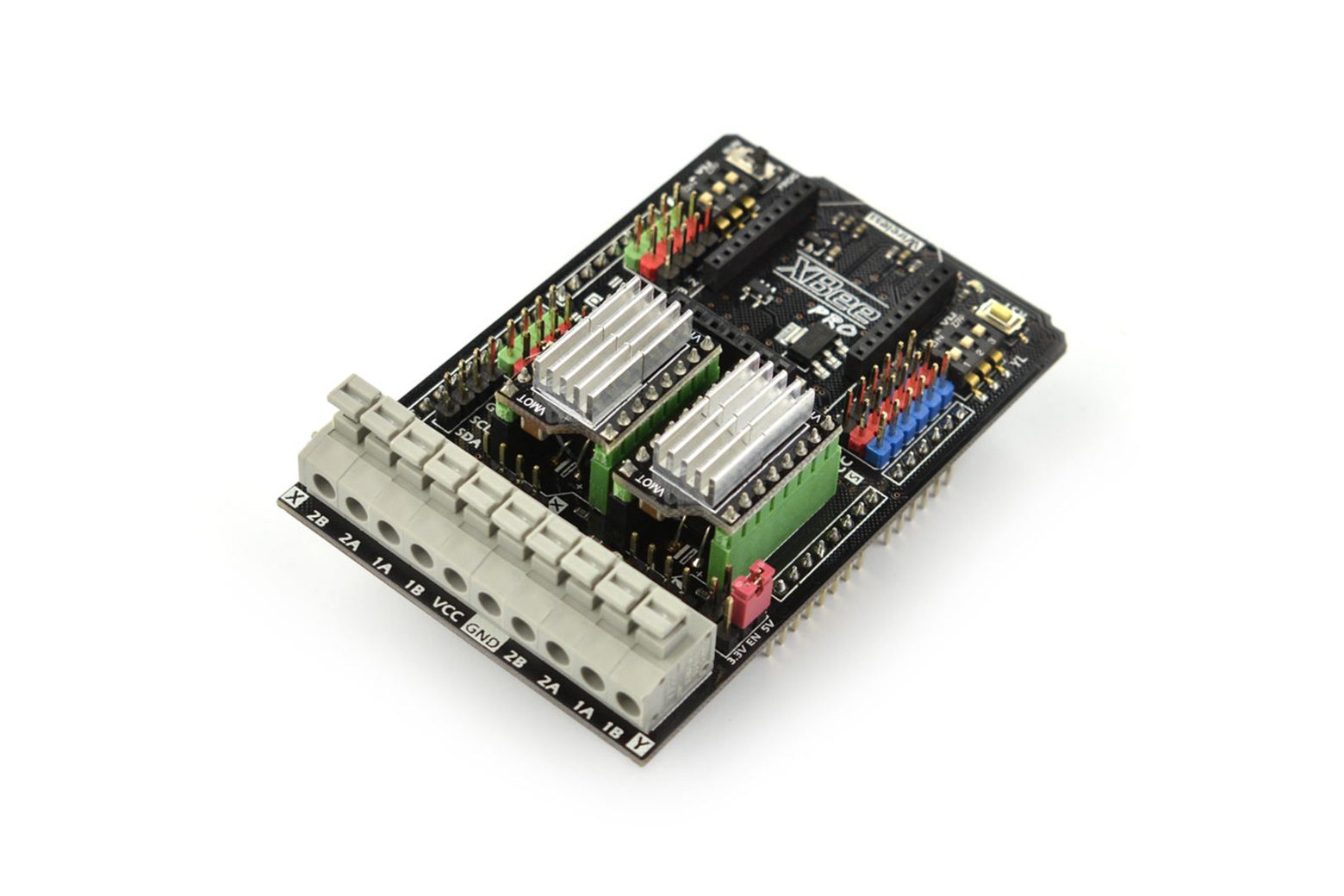

Gravità: doppia schermatura bipolare per motore – DRI0023

Introduzione Vuoi realizzare alcuni progetti con motori passo-passo come uno strumento di disegno, una stampante 3D, una tenda automatica ……? Come tutti sappiamo, i normali motori passo-passo sono difficili da pilotare, ma con questa protezione per motore passo-passo puoi facilmente pilotare 2 motori passo-passo tramite soli 6 pin I/O digitali. Questa scheda è compatibile con Arduino UNO R3. Questo schermo supporta direttamente i moduli Wi-Fi, Bluetooth e RF con fattore di forma Xbee e Xbee ed è facile collegare i cavi tramite terminali PC senza viti. Ogni motore passo-passo è dotato di un interruttore di codice per regolare le modalità di guida per ottenere diverse velocità di rotazione. Le interfacce della scheda includono l’estensione I/O analogico a 6 canali, I/O digitale a 8 canali e I2C. Aggiornamento versione: 1.V2 sostituisce DRV8825 come driver del motore passo-passo, micro stepping più elevato (1/32) 2. Aumenta l’interruttore del segnale di ingresso da 3,3/5 V, compatibile con il microcontrollore da 3,3 V 3. Espandi il driver Abilita pin, supporta la modalità di sospensione Specifica Tensione di ingresso: 8,2-45 V CC Corrente di uscita: 1,6 A (limitata) Tensione di lavoro: 3,3/5 V Perno di guida: D4, D5, D6, D7, D8, D12 Risoluzioni microstep: completa, 1/2, 1/4, 1, 8, 1/16, 1/32 Supporto doppio motore passo-passo bipolare Supporto interfaccia XBee Compatibile con il microcontrollore Arduino UNO R3, Leonardo, Mega Dimensioni: 83 * 55 * 25 mm/3,26 * 2,16 * 0,98 pollici Peso: 48 g Documenti WIKI (Stepper Motor Shield For Arduino) Scheda tecnica DRV8825 Schema dello schermo Schema DRV8825 Versione storica: Schermatura del motore passo-passo per Arduino (A4988) Lista di spedizione SDual Schermatura del motore passo-passo bipolare per Arduino (DRV8825) x1
